Ηλεκτρικοί κινητήρες: Πλήρης οδηγός τύπων, αρχής λειτουργίας, ισχύος, ροπής και εφαρμογών

Ηλεκτρικοί κινητήρες: Πλήρης οδηγός τύπων, αρχής λειτουργίας, ισχύος, ροπής και εφαρμογών

Οι ηλεκτρικοί κινητήρες αποτελούν βασικό στοιχείο των σύγχρονων ηλεκτρομηχανολογικών εγκαταστάσεων. Μετατρέπουν την ηλεκτρική ενέργεια σε μηχανική κίνηση και χρησιμοποιούνται σε αντλίες νερού, κυκλοφορητές θέρμανσης, πιεστικά συγκροτήματα, βιομηχανικά μηχανήματα και πλήθος άλλων εφαρμογών.

Παρότι πολλοί κινητήρες έχουν παρόμοια εξωτερική εμφάνιση, μπορεί να διαφέρουν σημαντικά ως προς την αρχή λειτουργίας, την τροφοδοσία, τον τρόπο εκκίνησης, την απόδοση και τη δυνατότητα ρύθμισης των στροφών τους.

Η σωστή επιλογή κινητήρα δεν εξαρτάται μόνο από την ονομαστική ισχύ του. Απαιτεί αξιολόγηση της ροπής, της ταχύτητας περιστροφής, των συνθηκών φορτίου, του βαθμού απόδοσης, της τροφοδοσίας και του περιβάλλοντος εγκατάστασης.

Στον οδηγό αυτό εξετάζουμε τις βασικές κατηγορίες ηλεκτρικών κινητήρων, τις τεχνικές τους παραμέτρους, τα στοιχεία της πινακίδας χαρακτηριστικών και τις εφαρμογές τους, με ιδιαίτερη έμφαση στις εγκαταστάσεις νερού και θέρμανσης.

1. Τι είναι ο ηλεκτρικός κινητήρας;

Ο ηλεκτρικός κινητήρας είναι μια ηλεκτρομηχανική μηχανή που μετατρέπει ηλεκτρική ενέργεια σε μηχανική.

Η μηχανική ενέργεια εμφανίζεται συνήθως ως περιστροφική κίνηση ενός άξονα.

Ο άξονας μπορεί να μεταφέρει κίνηση σε:

• Φτερωτές αντλιών.

• Κυκλοφορητές.

• Ανεμιστήρες.

• Συμπιεστές.

• Μεταφορικές ταινίες.

• Μειωτήρες.

• Μηχανισμούς κίνησης.

Η μετατροπή βασίζεται στις ηλεκτρομαγνητικές δυνάμεις που αναπτύσσονται στο εσωτερικό της μηχανής.

Δεν μετατρέπεται όλη η ηλεκτρική ενέργεια σε ωφέλιμη μηχανική ισχύ. Ένα μέρος χάνεται κυρίως με τη μορφή θερμότητας και άλλων απωλειών.

2. Βασικά μέρη ενός ηλεκτρικού κινητήρα

Οι κινητήρες διαφέρουν κατασκευαστικά, αλλά πολλοί περιλαμβάνουν κοινά βασικά στοιχεία.

Ορισμένοι κινητήρες διαθέτουν επίσης μόνιμους μαγνήτες, συλλέκτη, ψήκτρες, ηλεκτρονικό μετατροπέα ή ενσωματωμένους αισθητήρες.

Στάτης και δρομέας

Ο στάτης παραμένει ακίνητος, ενώ ο δρομέας περιστρέφεται.

Η ηλεκτρομαγνητική αλληλεπίδρασή τους δημιουργεί τη ροπή που απαιτείται για την κίνηση του φορτίου.

3. Πώς λειτουργεί ένας ηλεκτρικός κινητήρας;

Η βασική αρχή λειτουργίας σχετίζεται με την αλληλεπίδραση ηλεκτρικού ρεύματος και μαγνητικού πεδίου.

Όταν ένα κατάλληλα διαμορφωμένο ηλεκτρικό κύκλωμα δημιουργεί μαγνητικό πεδίο, μπορούν να αναπτυχθούν δυνάμεις που προκαλούν περιστροφή.

Στους κινητήρες εναλλασσόμενου ρεύματος, το μαγνητικό πεδίο μπορεί να μεταβάλλεται ή να περιστρέφεται.

Στους κινητήρες συνεχούς ρεύματος, η απαιτούμενη ηλεκτρομαγνητική αλληλεπίδραση επιτυγχάνεται με διαφορετικούς τρόπους, ανάλογα με την κατασκευή.

Βασική ακολουθία

1. Ο κινητήρας τροφοδοτείται με ηλεκτρική ενέργεια.

2. Δημιουργούνται ή ενεργοποιούνται μαγνητικά πεδία.

3. Αναπτύσσεται ηλεκτρομαγνητική ροπή.

4. Ο δρομέας περιστρέφεται.

5. Η μηχανική ισχύς μεταφέρεται στο φορτίο.

Η ακριβής διαδικασία διαφέρει ανάμεσα στους ασύγχρονους, σύγχρονους και κινητήρες DC.

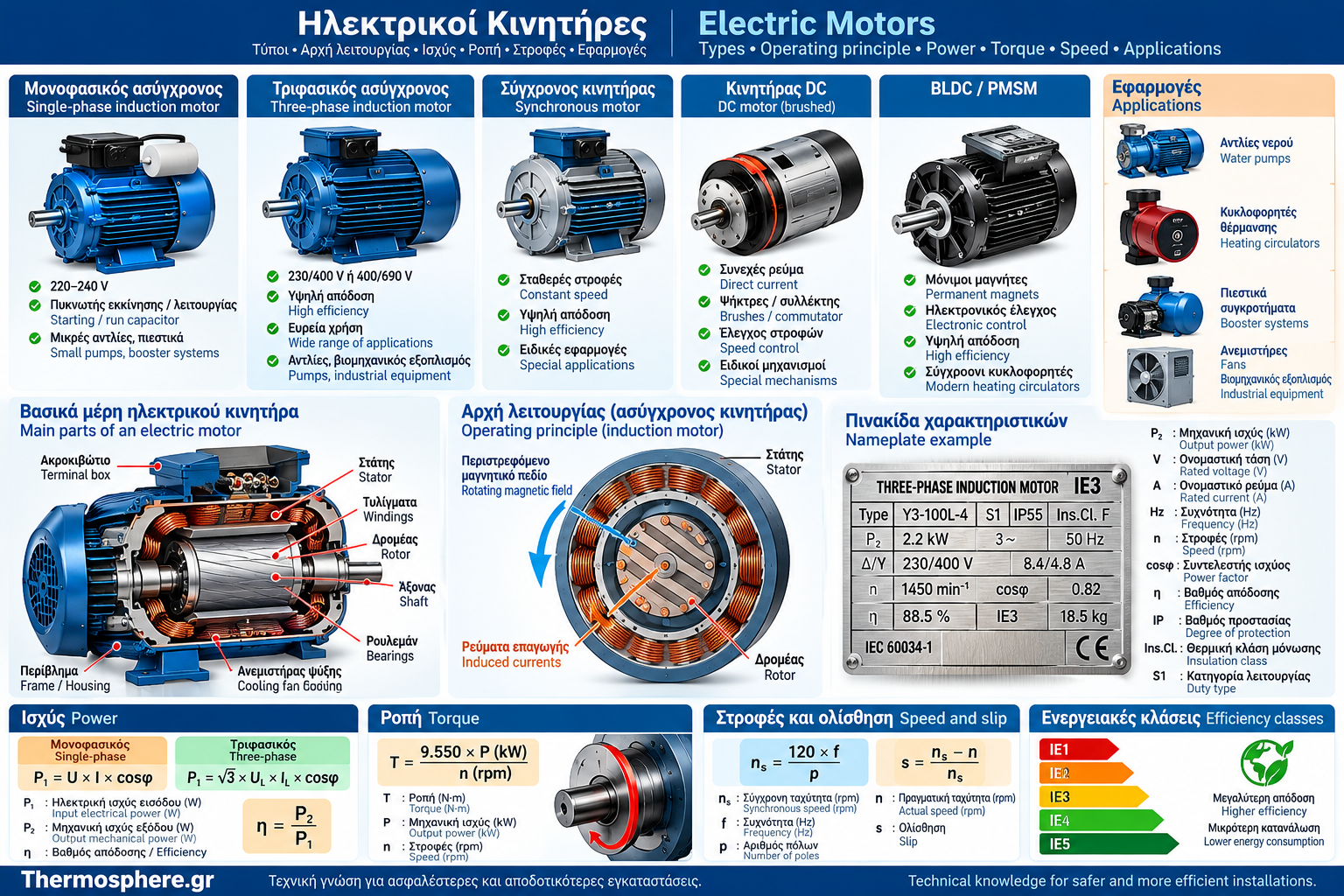

4. Κύριες κατηγορίες ηλεκτρικών κινητήρων

Οι ηλεκτρικοί κινητήρες μπορούν να ταξινομηθούν με βάση την τροφοδοσία και την αρχή λειτουργίας.

Οι ονομασίες BLDC και PMSM συχνά αφορούν συγγενικές τεχνολογίες κινητήρων μόνιμων μαγνητών, με διαφορές κυρίως στον σχεδιασμό και στον τρόπο ηλεκτρονικής οδήγησης.

5. Μονοφασικοί ηλεκτρικοί κινητήρες

Οι μονοφασικοί κινητήρες χρησιμοποιούνται σε εφαρμογές όπου υπάρχει μονοφασική ηλεκτρική τροφοδοσία.

Συνηθισμένες εφαρμογές είναι:

• Μικρές αντλίες νερού.

• Οικιακά πιεστικά.

• Μικρά μηχανήματα.

• Ορισμένοι ανεμιστήρες.

• Βοηθητικός εξοπλισμός.

Ιδιαιτερότητα εκκίνησης

Ένας τυπικός μονοφασικός ασύγχρονος κινητήρας δεν αναπτύσσει από μόνος του την απαιτούμενη ροπή εκκίνησης όταν τροφοδοτείται μόνο το κύριο τύλιγμα από μονοφασική τάση.

Γι’ αυτό χρησιμοποιούνται κατάλληλες διατάξεις δημιουργίας διαφοράς φάσης ή άλλες τεχνικές εκκίνησης.

Συνήθεις διαμορφώσεις

• Κινητήρας με πυκνωτή εκκίνησης.

• Κινητήρας με πυκνωτή λειτουργίας.

• Κινητήρας με πυκνωτή εκκίνησης και λειτουργίας.

• Κινητήρας με βοηθητικό τύλιγμα και διακόπτη εκκίνησης.

Η ακριβής διάταξη εξαρτάται από τον τύπο του κινητήρα.

6. Τριφασικοί ηλεκτρικοί κινητήρες

Οι τριφασικοί κινητήρες χρησιμοποιούνται ευρέως σε εγκαταστάσεις με τριφασική τροφοδοσία.

Η τριφασική παροχή μπορεί να δημιουργήσει περιστρεφόμενο μαγνητικό πεδίο στον στάτη.

Πλεονεκτήματα

• Καλή καταλληλότητα για συνεχή λειτουργία.

• Ευρεία διαθεσιμότητα.

• Μεγάλη ποικιλία ισχύων.

• Δυνατότητα χρήσης ηλεκτρονικών ρυθμιστών στροφών.

• Κατάλληλη λειτουργία σε πολλές βιομηχανικές εφαρμογές.

Συνήθεις εφαρμογές

• Αντλίες νερού.

• Πιεστικά συγκροτήματα.

• Κυκλοφορητές μεγαλύτερης ισχύος.

• Βιομηχανικά μηχανήματα.

• Εγκαταστάσεις επεξεργασίας νερού.

Η σύνδεση και η εκκίνηση εξαρτώνται από τα χαρακτηριστικά της μηχανής και του δικτύου.

7. Ασύγχρονοι κινητήρες επαγωγής

Οι ασύγχρονοι κινητήρες αποτελούν μία από τις πιο διαδεδομένες κατηγορίες ηλεκτρικών κινητήρων.

Στον τριφασικό ασύγχρονο κινητήρα, το περιστρεφόμενο μαγνητικό πεδίο του στάτη επάγει ηλεκτρικά ρεύματα στον δρομέα.

Η αλληλεπίδραση των πεδίων δημιουργεί ροπή.

Γιατί ονομάζεται ασύγχρονος;

Επειδή η ταχύτητα του δρομέα, κατά την κανονική κινητήρια λειτουργία, είναι ελαφρώς μικρότερη από τη σύγχρονη ταχύτητα του περιστρεφόμενου μαγνητικού πεδίου.

Η διαφορά αυτή είναι απαραίτητη για την επαγωγή ρευμάτων στον δρομέα.

Βασικά πλεονεκτήματα

• Σχετικά απλή κατασκευή.

• Μεγάλη αξιοπιστία.

• Ευρεία χρήση.

• Διαθεσιμότητα ανταλλακτικών και τεχνικής υποστήριξης.

8. Κινητήρες βραχυκυκλωμένου κλωβού

Μια πολύ συνηθισμένη κατασκευή ασύγχρονου κινητήρα είναι ο κινητήρας βραχυκυκλωμένου κλωβού.

Ο δρομέας διαθέτει αγώγιμες ράβδους που συνδέονται ηλεκτρικά μεταξύ τους μέσω δακτυλίων στα άκρα τους.

Χαρακτηριστικά

• Δεν απαιτεί ψήκτρες για την τροφοδότηση του δρομέα.

• Διαθέτει ανθεκτική κατασκευή.

• Χρησιμοποιείται σε μεγάλο εύρος εφαρμογών.

• Μπορεί να συνδυαστεί με κατάλληλο inverter/VFD.

Εφαρμογές

Αντλίες, συμπιεστές, μηχανήματα και πολλές άλλες ηλεκτρομηχανολογικές εγκαταστάσεις.

Η ανθεκτική κατασκευή δεν σημαίνει ότι ο κινητήρας μπορεί να λειτουργεί χωρίς κατάλληλη προστασία ή συντήρηση.

9. Σύγχρονοι ηλεκτρικοί κινητήρες

Στους σύγχρονους κινητήρες, ο δρομέας περιστρέφεται συγχρονισμένα με το περιστρεφόμενο μαγνητικό πεδίο του στάτη κατά τη σταθερή σύγχρονη λειτουργία.

Ανάλογα με την τεχνολογία, ο δρομέας μπορεί να χρησιμοποιεί:

• Μόνιμους μαγνήτες.

• Ηλεκτρομαγνητική διέγερση.

• Ειδική μαγνητική γεωμετρία.

Πού χρησιμοποιούνται;

• Εφαρμογές υψηλής απόδοσης.

• Συστήματα ακριβούς ελέγχου.

• Σύγχρονες αντλίες.

• Βιομηχανικές εγκαταστάσεις.

• Συστήματα με ηλεκτρονική οδήγηση.

Πολλοί σύγχρονοι κινητήρες απαιτούν κατάλληλο ηλεκτρονικό σύστημα ελέγχου για την εκκίνηση και τη ρύθμιση της λειτουργίας τους.

10. Κινητήρες συνεχούς ρεύματος (DC)

Οι κινητήρες συνεχούς ρεύματος τροφοδοτούνται από κατάλληλη πηγή DC.

Σε έναν κλασικό κινητήρα DC με ψήκτρες, η μεταγωγή του ρεύματος πραγματοποιείται μέσω συλλέκτη και ψηκτρών.

Πλεονεκτήματα

• Δυνατότητα ρύθμισης στροφών.

• Κατάλληλοι για ορισμένες εφαρμογές ελέγχου.

• Διαφορετικές διαθέσιμες διαμορφώσεις ροπής και ταχύτητας.

Περιορισμοί

Οι κινητήρες με ψήκτρες διαθέτουν εξαρτήματα που υπόκεινται σε φθορά και μπορεί να απαιτούν συντήρηση.

Οι απαιτήσεις εξαρτώνται από τον τύπο και τις συνθήκες λειτουργίας.

11. Κινητήρες BLDC και μόνιμων μαγνητών

Οι κινητήρες BLDC χρησιμοποιούν ηλεκτρονική μεταγωγή αντί για τον μηχανικό συλλέκτη ενός κλασικού κινητήρα DC με ψήκτρες.

Πολλές σχετικές εφαρμογές βασίζονται σε δρομέα με μόνιμους μαγνήτες.

Βασικά χαρακτηριστικά

• Ηλεκτρονικός έλεγχος λειτουργίας.

• Δυνατότητα μεταβολής στροφών.

• Απουσία ψηκτρών μεταγωγής.

• Δυνατότητα υψηλής ενεργειακής απόδοσης.

Σχέση με τους σύγχρονους κυκλοφορητές

Πολλοί σύγχρονοι κυκλοφορητές θέρμανσης χρησιμοποιούν κινητήρες μόνιμων μαγνητών με ηλεκτρονικό έλεγχο.

Στην αγορά συναντάται συχνά ο όρος ECM, δηλαδή electronically commutated motor.

Η τεχνολογία αυτή επιτρέπει την προσαρμογή της λειτουργίας του κυκλοφορητή στις ανάγκες του συστήματος, ανάλογα με τον σχεδιασμό και τις δυνατότητες ελέγχου.

12. Ισχύς ηλεκτρικού κινητήρα

Η ισχύς είναι ένα από τα βασικότερα χαρακτηριστικά ενός κινητήρα.

Πρέπει όμως να διακρίνουμε την ηλεκτρική ισχύ εισόδου από τη μηχανική ισχύ εξόδου.

Ηλεκτρική ισχύς εισόδου

Είναι η ισχύς που απορροφά ο κινητήρας από την ηλεκτρική τροφοδοσία.

Μηχανική ισχύς εξόδου

Είναι η ωφέλιμη μηχανική ισχύς που αποδίδεται στον άξονα.

Για έναν κινητήρα:

η = P₂ / P₁

όπου:

• η: βαθμός απόδοσης.

• P₁: ηλεκτρική ενεργός ισχύς εισόδου.

• P₂: μηχανική ισχύς εξόδου.

Παράδειγμα

Έστω κινητήρας με:

• Ηλεκτρική ισχύ εισόδου: 1.000 W.

• Μηχανική ισχύ εξόδου: 850 W.

Τότε:

η = 850 / 1.000 = 0,85

η = 85%

Η διαφορά αντιστοιχεί στις συνολικές απώλειες μετατροπής ενέργειας.

13. Υπολογισμός ηλεκτρικής ισχύος μονοφασικού και τριφασικού κινητήρα

Για μονοφασική τροφοδοσία με ημιτονοειδή τάση και ρεύμα:

P₁ = U × I × cosφ

όπου:

• U: ενεργός τάση.

• I: ενεργός ένταση ρεύματος.

• cosφ: συντελεστής ισχύος.

Για ισορροπημένο τριφασικό σύστημα με ημιτονοειδή μεγέθη:

P₁ = √3 × Uₗ × Iₗ × cosφ

όπου:

• Uₗ: πολική τάση.

• Iₗ: ρεύμα γραμμής.

Παράδειγμα τριφασικού κινητήρα

Έστω:

• Πολική τάση: 400 V.

• Ρεύμα γραμμής: 5 A.

• Συντελεστής ισχύος: 0,82.

P₁ = √3 × 400 × 5 × 0,82

P₁ ≈ 2.841 W

Η τιμή αυτή είναι η ηλεκτρική ενεργός ισχύς εισόδου στις συγκεκριμένες συνθήκες.

Δεν είναι αυτομάτως η μηχανική ισχύς στον άξονα.

Σε συστήματα με σημαντικές αρμονικές, όπως ορισμένες διατάξεις ηλεκτρονικής οδήγησης, απαιτείται κατάλληλη αξιολόγηση της πραγματικής ενεργού ισχύος και δεν αρκεί πάντοτε η απλή σχέση με το cosφ.

14. Ροπή ηλεκτρικού κινητήρα

Η ροπή εκφράζει την περιστροφική δράση που αναπτύσσει ο κινητήρας.

Μετριέται σε newton-metre (N·m).

Η μηχανική ισχύς συνδέεται με τη ροπή και τη γωνιακή ταχύτητα:

P = T × ω

όπου:

• P: μηχανική ισχύς, σε W.

• T: ροπή, σε N·m.

• ω: γωνιακή ταχύτητα, σε rad/s.

Για περιστροφική ταχύτητα n σε rpm:

T = 9.550 × P / n

όταν η ισχύς P δίνεται σε kW.

Παράδειγμα

Έστω κινητήρας που αποδίδει:

• Μηχανική ισχύ: 1,5 kW.

• Ταχύτητα: 1.450 rpm.

Τότε:

T = 9.550 × 1,5 / 1.450

T ≈ 9,88 N·m

Γιατί έχει σημασία η ροπή;

Ένας κινητήρας πρέπει να αναπτύσσει επαρκή ροπή ώστε να εκκινεί και να κινεί το φορτίο του.

Η ονομαστική ισχύς από μόνη της δεν περιγράφει πλήρως τη συμπεριφορά εκκίνησης.

15. Στροφές κινητήρα και σύγχρονη ταχύτητα

Η ταχύτητα περιστροφής εκφράζεται συνήθως σε στροφές ανά λεπτό, δηλαδή rpm.

Στους κινητήρες AC, η σύγχρονη ταχύτητα του περιστρεφόμενου μαγνητικού πεδίου εξαρτάται από τη συχνότητα και τον αριθμό των πόλων.

nₛ = 120 × f / p

όπου:

• nₛ: σύγχρονη ταχύτητα, σε rpm.

• f: συχνότητα, σε Hz.

• p: αριθμός πόλων.

Παράδειγμα για 50 Hz

Οι πραγματικές στροφές ενός ασύγχρονου κινητήρα σε κινητήρια λειτουργία είναι συνήθως λίγο χαμηλότερες από αυτές τις τιμές.

16. Τι είναι η ολίσθηση ασύγχρονου κινητήρα;

Η ολίσθηση περιγράφει τη σχετική διαφορά ανάμεσα στη σύγχρονη ταχύτητα και την πραγματική ταχύτητα του δρομέα.

s = (nₛ − n) / nₛ

όπου:

• s: ολίσθηση.

• nₛ: σύγχρονη ταχύτητα.

• n: πραγματική ταχύτητα δρομέα.

Παράδειγμα

Για τετραπολικό κινητήρα στα 50 Hz:

nₛ = 1.500 rpm

Αν η πραγματική ταχύτητα είναι 1.450 rpm:

s = (1.500 − 1.450) / 1.500

s = 0,0333

Ολίσθηση ≈ 3,33%

Η ολίσθηση μεταβάλλεται με το φορτίο και τα χαρακτηριστικά του κινητήρα.

Δεν αποτελεί από μόνη της ένδειξη βλάβης.

17. Βαθμός απόδοσης και ενεργειακές κλάσεις IE

Η ενεργειακή απόδοση επηρεάζει το κόστος λειτουργίας ενός κινητήρα.

Για την αξιολόγηση κινητήρων χρησιμοποιούνται κατηγορίες ενεργειακής απόδοσης σύμφωνα με τα εφαρμοστέα πρότυπα.

Συνήθεις κλάσεις

• IE1.

• IE2.

• IE3.

• IE4.

• IE5, για τεχνολογίες και πεδία εφαρμογής που καλύπτονται από τις σχετικές προδιαγραφές.

Οι ονομασίες αυτές δεν σημαίνουν ότι κάθε κινητήρας υπάγεται υποχρεωτικά στο ίδιο σύστημα ταξινόμησης.

Η εφαρμογή εξαρτάται από τον τύπο, την ισχύ και το πεδίο ισχύος του σχετικού προτύπου.

Παράδειγμα ενεργειακής κατανάλωσης

Δύο κινητήρες αποδίδουν την ίδια μηχανική ισχύ:

P₂ = 2,2 kW

Κινητήρας Α:

η = 85%

P₁ = 2,2 / 0,85 ≈ 2,588 kW

Κινητήρας Β:

η = 92%

P₁ = 2,2 / 0,92 ≈ 2,391 kW

Διαφορά:

ΔP ≈ 0,197 kW

Για 3.000 ώρες λειτουργίας ετησίως, με την παραδοχή σταθερής ίδιας μηχανικής ισχύος:

ΔE = 0,197 × 3.000

Εξοικονόμηση ≈ 591 kWh/έτος

Το παράδειγμα είναι ενδεικτικό. Η πραγματική εξοικονόμηση εξαρτάται από το προφίλ φορτίου και τις πραγματικές αποδόσεις.

18. Πινακίδα χαρακτηριστικών ηλεκτρικού κινητήρα

Η πινακίδα χαρακτηριστικών παρέχει σημαντικές πληροφορίες για τη σωστή επιλογή, σύνδεση και προστασία.

Συνήθη στοιχεία

Σημαντική επισήμανση

Οι τιμές στην πινακίδα ισχύουν για τις συνθήκες που καθορίζει ο κατασκευαστής.

Δεν επιτρέπεται να συμπεραίνεται αυθαίρετα η κατάλληλη σύνδεση μόνο από την εμφάνιση των ακροδεκτών.

19. Συνθήκες λειτουργίας, ψύξη και βαθμός προστασίας

Η απόδοση και η διάρκεια ζωής ενός κινητήρα επηρεάζονται σημαντικά από το περιβάλλον εγκατάστασης.

Θερμοκρασία

Υψηλή θερμοκρασία περιβάλλοντος μπορεί να μειώσει τα διαθέσιμα θερμικά περιθώρια.

Ψύξη

Η ψύξη μπορεί να πραγματοποιείται μέσω:

• Φυσικής κυκλοφορίας αέρα.

• Ενσωματωμένου ανεμιστήρα.

• Εξωτερικού συστήματος ψύξης.

• Κυκλοφορίας υγρού σε ειδικές εφαρμογές.

Βαθμός προστασίας IP

Ο βαθμός IP σχετίζεται με την προστασία του περιβλήματος έναντι εισόδου στερεών αντικειμένων και νερού.

Δεν περιγράφει από μόνος του όλες τις απαιτήσεις αντοχής σε διάβρωση, χημικές ουσίες ή υψηλή θερμοκρασία.

Κατηγορία λειτουργίας

Ένας κινητήρας μπορεί να είναι σχεδιασμένος για συνεχή, διακοπτόμενη ή άλλου τύπου λειτουργία.

Η επιλογή πρέπει να λαμβάνει υπόψη τον πραγματικό κύκλο εργασίας.

20. Ηλεκτρικοί κινητήρες σε αντλίες νερού και κυκλοφορητές θέρμανσης

Οι αντλίες αποτελούν μία από τις σημαντικότερες εφαρμογές ηλεκτρικών κινητήρων στο αντικείμενο του Thermosphere.gr.

Αντλίες νερού

Ο κινητήρας περιστρέφει την πτερωτή ή τον αντίστοιχο μηχανισμό της αντλίας.

Η απαιτούμενη μηχανική ισχύς εξαρτάται από τα υδραυλικά χαρακτηριστικά.

Για μια αντλία:

Pₕ = ρ × g × Q × H

όπου:

• Pₕ: υδραυλική ισχύς, σε W.

• ρ: πυκνότητα υγρού, σε kg/m³.

• g: επιτάχυνση βαρύτητας, σε m/s².

• Q: παροχή, σε m³/s.

• H: μανομετρικό ύψος, σε m.

Παράδειγμα

Για νερό με:

• ρ ≈ 1.000 kg/m³.

• g ≈ 9,81 m/s².

• Q = 0,002 m³/s.

• H = 20 m.

Pₕ = 1.000 × 9,81 × 0,002 × 20

Pₕ ≈ 392 W

Αυτή είναι η υδραυλική ισχύς.

Η απαιτούμενη μηχανική ισχύς στον άξονα είναι μεγαλύτερη λόγω απωλειών της αντλίας.

Η ηλεκτρική ισχύς εισόδου είναι επιπλέον επηρεασμένη από την απόδοση του κινητήρα και τυχόν ηλεκτρονικών μετατροπέων.

Κυκλοφορητές θέρμανσης

Οι σύγχρονοι κυκλοφορητές μπορούν να διαθέτουν ηλεκτρονικό έλεγχο στροφών και να προσαρμόζουν τη λειτουργία τους σύμφωνα με το σύστημα.

Ενδεικτικές στρατηγικές είναι:

• Σταθερή διαφορική πίεση.

• Αναλογική διαφορική πίεση.

• Σταθερή ταχύτητα.

• Αυτόματη προσαρμογή, όπου υποστηρίζεται.

Η σωστή επιλογή εξαρτάται από τις απαιτήσεις παροχής και μανομετρικού ύψους του δικτύου.

21. Πώς επιλέγουμε τον κατάλληλο ηλεκτρικό κινητήρα;

Η επιλογή κινητήρα πρέπει να βασίζεται σε περισσότερα στοιχεία από την ονομαστική ισχύ.

Βασικά κριτήρια

1. Απαιτούμενη μηχανική ισχύς.

2. Απαιτούμενη ροπή.

3. Ονομαστική ταχύτητα περιστροφής.

4. Χαρακτηριστικά εκκίνησης του φορτίου.

5. Διαθέσιμη ηλεκτρική τροφοδοσία.

6. Απαιτούμενος τρόπος ελέγχου.

7. Συνθήκες περιβάλλοντος.

8. Κατηγορία λειτουργίας.

9. Απαιτήσεις ενεργειακής απόδοσης.

10. Δυνατότητες προστασίας.

11. Συντήρηση και διαθεσιμότητα υποστήριξης.

12. Συμβατότητα με τον μηχανικό εξοπλισμό.

Παράδειγμα λανθασμένης επιλογής

Ένας κινητήρας μπορεί να έχει επαρκή ονομαστική ισχύ αλλά ανεπαρκή ροπή εκκίνησης για συγκεκριμένο φορτίο.

Αντίστοιχα, ένας κινητήρας με κατάλληλη ισχύ μπορεί να είναι ακατάλληλος για το περιβάλλον εγκατάστασης ή τον προβλεπόμενο κύκλο λειτουργίας.

Η σωστή επιλογή απαιτεί συνδυαστική αξιολόγηση.

22. Συχνές ερωτήσεις για ηλεκτρικούς κινητήρες

1. Ποια είναι η διαφορά μονοφασικού και τριφασικού κινητήρα;

Η βασική διαφορά είναι η ηλεκτρική τροφοδοσία και ο τρόπος δημιουργίας του μαγνητικού πεδίου. Η κατασκευή και η μέθοδος εκκίνησης μπορεί επίσης να διαφέρουν.

2. Τι σημαίνει ασύγχρονος κινητήρας;

Σημαίνει ότι η ταχύτητα του δρομέα διαφέρει από τη σύγχρονη ταχύτητα του περιστρεφόμενου μαγνητικού πεδίου.

3. Τι είναι η ολίσθηση;

Είναι η σχετική διαφορά μεταξύ σύγχρονης και πραγματικής ταχύτητας ενός ασύγχρονου κινητήρα.

4. Τι σημαίνει η ισχύς kW στην πινακίδα;

Στους συνήθεις βιομηχανικούς κινητήρες αναφέρεται κατά κανόνα στην ονομαστική μηχανική ισχύ εξόδου, σύμφωνα με τις προδιαγραφές του κατασκευαστή.

5. Γιατί ένας κινητήρας καταναλώνει περισσότερη ηλεκτρική ισχύ από τη μηχανική που αποδίδει;

Επειδή υπάρχουν ηλεκτρικές, μαγνητικές και μηχανικές απώλειες.

6. Τι είναι η ροπή κινητήρα;

Είναι το μέγεθος που περιγράφει την περιστροφική δράση που αναπτύσσει ο κινητήρας.

7. Μπορεί να αλλάξει η ταχύτητα ενός τριφασικού κινητήρα;

Ναι, σε κατάλληλες εφαρμογές χρησιμοποιούνται συστήματα μεταβολής συχνότητας, όπως inverter/VFD.

8. Τι είναι ένας κινητήρας BLDC;

Είναι κινητήρας που χρησιμοποιεί ηλεκτρονική μεταγωγή αντί για μηχανικές ψήκτρες μεταγωγής.

9. Γιατί οι σύγχρονοι κυκλοφορητές καταναλώνουν συχνά λιγότερη ενέργεια;

Πολλοί χρησιμοποιούν αποδοτικούς κινητήρες και ηλεκτρονικό έλεγχο που προσαρμόζει τη λειτουργία στις ανάγκες του συστήματος.

10. Αρκεί η ονομαστική ισχύς για να επιλέξουμε κινητήρα;

Όχι. Πρέπει επίσης να αξιολογηθούν η ροπή, οι στροφές, η εκκίνηση, η τροφοδοσία, η απόδοση και οι συνθήκες λειτουργίας.

Συμπέρασμα

Οι ηλεκτρικοί κινητήρες αποτελούν βασικό στοιχείο των εγκαταστάσεων νερού, θέρμανσης και ηλεκτρομηχανολογικού εξοπλισμού.

Οι μονοφασικοί και τριφασικοί ασύγχρονοι κινητήρες χρησιμοποιούνται ευρέως, ενώ οι σύγχρονες τεχνολογίες μόνιμων μαγνητών και ηλεκτρονικής οδήγησης προσφέρουν σημαντικές δυνατότητες ελέγχου και ενεργειακής απόδοσης.

Για την κατανόηση και τη σωστή επιλογή ενός κινητήρα πρέπει να διακρίνονται η ηλεκτρική ισχύς εισόδου, η μηχανική ισχύς εξόδου, η ροπή, οι στροφές και ο βαθμός απόδοσης.

Η πινακίδα χαρακτηριστικών αποτελεί βασική πηγή τεχνικών πληροφοριών, αλλά η επιλογή πρέπει να λαμβάνει υπόψη και το πραγματικό φορτίο.

Ο κατάλληλος ηλεκτρικός κινητήρας δεν είναι απλώς εκείνος που έχει αρκετά kW. Είναι εκείνος που μπορεί να εκκινεί, να κινεί και να ελέγχει το συγκεκριμένο φορτίο με ασφάλεια, αξιοπιστία και αποδοτικότητα.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημαντική σημείωση ασφαλείας

Το άρθρο έχει ενημερωτικό και εκπαιδευτικό χαρακτήρα.

Οι ηλεκτρικές συνδέσεις, οι επεμβάσεις σε κινητήρες, οι μετρήσεις και οι εργασίες συντήρησης πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένους και αδειοδοτημένους επαγγελματίες.

Πριν από οποιαδήποτε εργασία πρέπει να εφαρμόζονται οι κατάλληλες διαδικασίες ασφαλούς απομόνωσης. Πρέπει επίσης να λαμβάνονται υπόψη οι κίνδυνοι από κινούμενα μέρη, θερμές επιφάνειες και αποθηκευμένη ενέργεια.

Τεχνικές πηγές και πρότυπα

1. IEC 60034-1 — Rotating Electrical Machines: Rating and Performance.

2. IEC 60034-2-1 — Standard Methods for Determining Losses and Efficiency from Tests.

3. IEC 60034-5 — Degrees of Protection Provided by the Integral Design of Rotating Electrical Machines.

4. IEC 60034-6 — Methods of Cooling.

5. IEC 60034-7 — Classification of Types of Construction, Mounting Arrangements and Terminal Box Position.

6. IEC 60034-12 — Starting Performance of Single-Speed Three-Phase Cage Induction Motors.

7. IEC 60034-30-1 — Efficiency Classes of Line-Operated AC Motors.

8. IEC 60034-30-2 — Efficiency Classes of Variable Speed AC Motors.

9. IEC 60034-14 — Mechanical Vibration of Certain Machines.

10. IEC 61800 Series — Adjustable Speed Electrical Power Drive Systems.

11. IEC 60364 — Low-Voltage Electrical Installations.

12. Κανονισμός (ΕΕ) 2019/1781 — Απαιτήσεις οικολογικού σχεδιασμού για ηλεκτρικούς κινητήρες και συστήματα μεταβλητών στροφών, όπως ισχύει.

13. IEC — International Electrotechnical Commission: https://www.iec.ch/

14. ΕΛΟΤ — Ελληνικός Οργανισμός Τυποποίησης: https://www.elot.gr/

Σημείωση: Η εφαρμογή των προτύπων και των απαιτήσεων ενεργειακής απόδοσης εξαρτάται από τον τύπο κινητήρα, την ισχύ, το πεδίο εφαρμογής, τις ισχύουσες εκδόσεις και τις σχετικές εξαιρέσεις.
