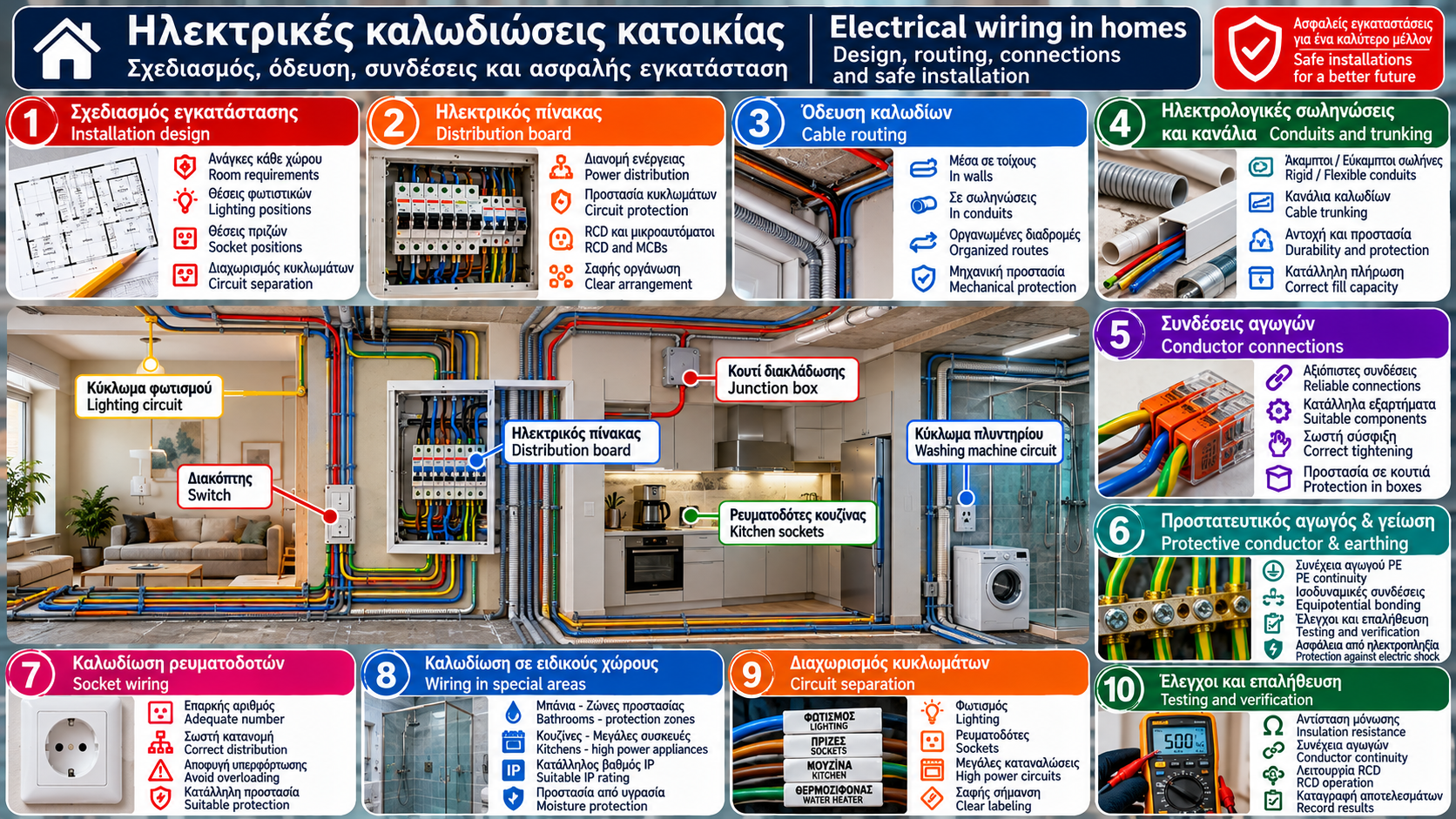

Ηλεκτρικές καλωδιώσεις κατοικίας: Πλήρης οδηγός σχεδιασμού, όδευσης, συνδέσεων και ασφαλούς εγκατάστασης

Ηλεκτρικές καλωδιώσεις κατοικίας: Πλήρης οδηγός σχεδιασμού, όδευσης, συνδέσεων και ασφαλούς εγκατάστασης

Οι ηλεκτρικές καλωδιώσεις αποτελούν τη βασική υποδομή κάθε σύγχρονης κατοικίας. Μέσω αυτών μεταφέρεται η ηλεκτρική ενέργεια από τον πίνακα διανομής προς τα κυκλώματα φωτισμού, τους ρευματοδότες, τις ηλεκτρικές συσκευές και τον μόνιμα εγκατεστημένο εξοπλισμό.

Μια σωστά σχεδιασμένη καλωδίωση πρέπει να εξασφαλίζει όχι μόνο την ομαλή λειτουργία των συσκευών αλλά και την προστασία από ηλεκτροπληξία, υπερθέρμανση, βραχυκύκλωμα και πυρκαγιά.

Η ποιότητα μιας ηλεκτρολογικής εγκατάστασης δεν εξαρτάται αποκλειστικά από το καλώδιο που χρησιμοποιείται. Εξίσου σημαντικά είναι η διαδρομή των αγωγών, η επιλογή των σωληνώσεων, οι ηλεκτρικές συνδέσεις, ο διαχωρισμός των κυκλωμάτων, η προστασία από εξωτερικές επιδράσεις και οι τελικοί έλεγχοι.

Στον οδηγό αυτό εξετάζουμε αναλυτικά τις βασικές αρχές σχεδιασμού και κατασκευής των ηλεκτρικών καλωδιώσεων κατοικίας, με έμφαση στην τεχνική ορθότητα και στις απαιτήσεις ασφαλείας.

1. Τι είναι η ηλεκτρική καλωδίωση μιας κατοικίας;

Η ηλεκτρική καλωδίωση είναι το σύνολο των αγωγών, καλωδίων, σωληνώσεων, διαδρομών, συνδέσεων και εξαρτημάτων που επιτρέπουν τη μεταφορά και διανομή ηλεκτρικής ενέργειας μέσα σε ένα κτίριο.

Περιλαμβάνει, μεταξύ άλλων:

• Τις γραμμές τροφοδοσίας από τον ηλεκτρικό πίνακα.

• Τα κυκλώματα φωτισμού.

• Τα κυκλώματα ρευματοδοτών.

• Τις γραμμές μεγάλων ηλεκτρικών καταναλώσεων.

• Τις καλωδιώσεις ηλεκτρικών συσκευών.

• Τους προστατευτικούς αγωγούς.

• Τα κουτιά διακλάδωσης και σύνδεσης.

• Τα συστήματα μηχανικής προστασίας των καλωδίων.

Η καλωδίωση αποτελεί μέρος μιας ευρύτερης ηλεκτρικής εγκατάστασης και πρέπει να σχεδιάζεται ως ενιαίο σύστημα.

2. Τα βασικά μέρη μιας ηλεκτρικής καλωδίωσης

Μια τυπική εγκατάσταση περιλαμβάνει διαφορετικά στοιχεία με συγκεκριμένες λειτουργίες.

Η επιλογή κάθε στοιχείου εξαρτάται από τις συνθήκες λειτουργίας και τις απαιτήσεις της εγκατάστασης.

3. Σχεδιασμός της καλωδίωσης πριν από την εγκατάσταση

Ο σωστός σχεδιασμός προηγείται κάθε κατασκευαστικής εργασίας.

Πρέπει να καθορίζονται:

1. Οι ηλεκτρικές ανάγκες κάθε χώρου.

2. Οι θέσεις φωτιστικών.

3. Οι θέσεις διακοπτών.

4. Οι θέσεις ρευματοδοτών.

5. Οι μόνιμα εγκατεστημένες ηλεκτρικές συσκευές.

6. Οι διαδρομές των κυκλωμάτων.

7. Οι απαιτήσεις προστασίας.

8. Οι μελλοντικές ανάγκες επέκτασης.

Γιατί είναι σημαντικός ο σχεδιασμός;

Ένας ανεπαρκής σχεδιασμός μπορεί να οδηγήσει σε:

• Υπερβολική χρήση πολύπριζων.

• Μεγάλες διαδρομές καλωδίων.

• Δυσκολία συντήρησης.

• Κακή κατανομή φορτίων.

• Αυξημένο κόστος μελλοντικών αλλαγών.

• Περιορισμένη λειτουργικότητα των χώρων.

Η σωστή μελέτη επιτρέπει την οργανωμένη κατασκευή και διευκολύνει τους μελλοντικούς ελέγχους.

4. Διαχωρισμός ηλεκτρικών κυκλωμάτων

Δεν είναι σωστό όλες οι ηλεκτρικές καταναλώσεις μιας κατοικίας να εξυπηρετούνται από ένα κοινό κύκλωμα.

Η εγκατάσταση πρέπει να διαχωρίζεται σε κατάλληλα κυκλώματα ανάλογα με τη χρήση, το φορτίο και τις απαιτήσεις προστασίας.

Συνήθεις ομάδες κυκλωμάτων

• Φωτισμός.

• Ρευματοδότες γενικής χρήσης.

• Κουζίνα.

• Ηλεκτρικός φούρνος.

• Ηλεκτρικός θερμοσίφωνας.

• Πλυντήριο.

• Αντλία θερμότητας.

• Αντλίες νερού.

• Λοιπός μόνιμος ηλεκτρομηχανολογικός εξοπλισμός.

Ο διαχωρισμός βελτιώνει την επιλεκτική διαχείριση των φορτίων και περιορίζει την έκταση μιας διακοπής.

Παράδειγμα

Αν παρουσιαστεί βλάβη σε ένα κύκλωμα ρευματοδοτών, ο κατάλληλος διαχωρισμός μπορεί να επιτρέψει τη συνέχιση λειτουργίας άλλων ανεξάρτητων κυκλωμάτων.

Η ακριβής οργάνωση προκύπτει από τη μελέτη και όχι από έναν ενιαίο αριθμό κυκλωμάτων για όλες τις κατοικίες.

5. Όδευση ηλεκτρικών καλωδίων μέσα στους τοίχους

Η όδευση είναι η διαδρομή που ακολουθούν οι αγωγοί και τα καλώδια από τον πίνακα έως τα σημεία κατανάλωσης.

Στις χωνευτές εγκαταστάσεις οι διαδρομές τοποθετούνται μέσα σε κατάλληλες κατασκευαστικές υποδομές.

Βασικές αρχές

• Οι διαδρομές πρέπει να σχεδιάζονται οργανωμένα.

• Να αποφεύγονται περιττές αλλαγές κατεύθυνσης.

• Να εξασφαλίζεται κατάλληλη μηχανική προστασία.

• Να λαμβάνονται υπόψη δομικά στοιχεία.

• Να προβλέπεται η δυνατότητα επιθεώρησης όπου απαιτείται.

• Να τηρούνται οι απαιτήσεις διαχωρισμού από άλλα δίκτυα.

Γιατί προτιμώνται οι προβλέψιμες διαδρομές;

Οι σαφείς και τεκμηριωμένες διαδρομές μειώνουν την πιθανότητα μελλοντικής διάτρησης καλωδίων κατά την τοποθέτηση επίπλων ή εξοπλισμού.

Η χάραξη πρέπει να ακολουθεί τις εφαρμοστέες τεχνικές απαιτήσεις και τη μελέτη του έργου.

6. Χωνευτές και εξωτερικές καλωδιώσεις

Υπάρχουν δύο βασικές κατασκευαστικές προσεγγίσεις.

Χωνευτή εγκατάσταση

Οι καλωδιώσεις ενσωματώνονται σε κατάλληλες υποδομές τοίχων, δαπέδων ή άλλων δομικών στοιχείων.

Πλεονεκτήματα:

• Περιορισμένη οπτική παρουσία.

• Προστασία από ορισμένες μηχανικές επιδράσεις.

• Καθαρό αισθητικό αποτέλεσμα.

Περιορισμοί:

• Μεγαλύτερη δυσκολία μετατροπών.

• Ανάγκη σωστής πρόβλεψης κατά την κατασκευή.

• Πιθανές δομικές επεμβάσεις σε επισκευές.

Εμφανής εγκατάσταση

Οι καλωδιώσεις οδεύουν σε κατάλληλα εξωτερικά κανάλια, σωληνώσεις ή άλλα συστήματα στήριξης.

Πλεονεκτήματα:

• Ευκολότερη πρόσβαση.

• Πιο απλές επεκτάσεις.

• Μικρότερη ανάγκη δομικών παρεμβάσεων.

Περιορισμοί:

• Ορατά στοιχεία εγκατάστασης.

• Ανάγκη προσεκτικής μηχανικής προστασίας.

• Απαιτήσεις κατάλληλης στήριξης.

Η επιλογή εξαρτάται από το κτίριο και τις συνθήκες χρήσης.

7. Ηλεκτρολογικές σωληνώσεις και κανάλια καλωδίων

Οι σωληνώσεις και τα κανάλια χρησιμοποιούνται για την οργανωμένη όδευση και προστασία των ηλεκτρικών καλωδίων.

Βασικές κατηγορίες

• Άκαμπτοι ηλεκτρολογικοί σωλήνες.

• Εύκαμπτοι σωλήνες.

• Κυματοειδείς σωλήνες.

• Μεταλλικά συστήματα σωληνώσεων.

• Πλαστικά κανάλια καλωδίων.

• Ειδικά συστήματα για συγκεκριμένες περιβαλλοντικές συνθήκες.

Κριτήρια επιλογής

Η επιλογή πρέπει να λαμβάνει υπόψη:

• Μηχανική αντοχή.

• Θερμοκρασία.

• Υγρασία.

• Αντίσταση σε εξωτερικές επιδράσεις.

• Συμβατότητα με το σύστημα καλωδίωσης.

• Απαιτήσεις πυροπροστασίας.

• Δυνατότητα ασφαλούς τοποθέτησης και συντήρησης.

Η χρήση οποιουδήποτε σωλήνα δεν συνεπάγεται αυτόματα ότι το σύστημα είναι κατάλληλο για κάθε εφαρμογή.

8. Πλήρωση σωληνώσεων και δυνατότητα διέλευσης καλωδίων

Μια σωλήνωση δεν πρέπει να γεμίζει αυθαίρετα με όσους αγωγούς χωρούν γεωμετρικά.

Η επιλογή του μεγέθους της πρέπει να λαμβάνει υπόψη:

• Τον αριθμό αγωγών.

• Τις εξωτερικές διαστάσεις τους.

• Τη διαδρομή.

• Τις καμπύλες.

• Τις συνθήκες εγκατάστασης.

• Την απαγωγή θερμότητας.

• Τις οδηγίες των κατασκευαστών.

Γιατί είναι σημαντικό;

Η υπερβολική συγκέντρωση αγωγών μπορεί να δυσκολέψει την εγκατάσταση και την αντικατάστασή τους.

Επιπλέον, η ομαδοποίηση κυκλωμάτων μπορεί να επηρεάσει τη θερμική συμπεριφορά και την επιτρεπόμενη ένταση ρεύματος.

Δεν αρκεί επομένως μόνο ο έλεγχος του διαθέσιμου χώρου.

9. Κουτιά διακλάδωσης και ηλεκτρικές συνδέσεις

Τα κουτιά διακλάδωσης χρησιμοποιούνται για την προστατευμένη τοποθέτηση ηλεκτρικών συνδέσεων.

Πρέπει να επιλέγονται ανάλογα με:

• Τον αριθμό συνδέσεων.

• Τον απαιτούμενο χώρο.

• Τον τρόπο εγκατάστασης.

• Τις περιβαλλοντικές συνθήκες.

• Τον βαθμό προστασίας που απαιτείται.

Βασικές αρχές

Οι συνδέσεις πρέπει:

• Να πραγματοποιούνται με κατάλληλα πιστοποιημένα εξαρτήματα.

• Να έχουν επαρκή ηλεκτρική και μηχανική αντοχή.

• Να μην καταπονούνται από έλξη.

• Να προστατεύονται από υγρασία και μηχανική βλάβη.

• Να παραμένουν προσβάσιμες όπου αυτό απαιτείται.

Οι πρόχειρες ενώσεις και η αποκλειστική χρήση μονωτικής ταινίας ως μέσου σύνδεσης δεν αποτελούν αποδεκτή τεχνική πρακτική.

10. Σύνδεση ηλεκτρικών αγωγών

Η ποιότητα των συνδέσεων επηρεάζει άμεσα την ασφάλεια και την αξιοπιστία μιας εγκατάστασης.

Μια κακή σύνδεση μπορεί να δημιουργήσει αυξημένη ηλεκτρική αντίσταση.

Η παραγόμενη θερμότητα περιγράφεται από τη σχέση:

P = I² × R

όπου:

• P: ισχύς που μετατρέπεται σε θερμότητα, σε W.

• I: ένταση ρεύματος, σε A.

• R: ηλεκτρική αντίσταση, σε Ω.

Παράδειγμα

Αν μια προβληματική επαφή παρουσιάζει αντίσταση 0,1 Ω και διαρρέεται από 12 A:

P = 12² × 0,1

P = 14,4 W

Αυτή η θερμότητα μπορεί να παράγεται σε πολύ μικρή περιοχή.

Τεχνικές απαιτήσεις

Η σύνδεση πρέπει να είναι συμβατή με:

• Το υλικό του αγωγού.

• Τη διατομή του.

• Τον τύπο του αγωγού.

• Το ρεύμα λειτουργίας.

• Τις οδηγίες του κατασκευαστή.

Η σωστή σύσφιξη και η χρήση κατάλληλων ακροδεκτών ή συνδετήρων είναι κρίσιμες.

11. Χρωματική αναγνώριση ηλεκτρικών αγωγών

Η χρωματική αναγνώριση διευκολύνει την αναγνώριση των αγωγών και μειώνει την πιθανότητα σφαλμάτων.

Στις σύγχρονες εγκαταστάσεις εναλλασσόμενου ρεύματος χρησιμοποιούνται συνήθως οι ακόλουθες χρωματικές αναγνωρίσεις:

Η ακριβής εφαρμογή εξαρτάται από τα σχετικά πρότυπα και το είδος της εγκατάστασης.

Προσοχή: Σε παλαιές ή τροποποιημένες εγκαταστάσεις τα χρώματα δεν αποτελούν ασφαλή απόδειξη της λειτουργίας ενός αγωγού.

Η ταυτοποίηση γίνεται με κατάλληλες επαγγελματικές διαδικασίες.

12. Καλωδίωση κυκλωμάτων φωτισμού

Τα κυκλώματα φωτισμού τροφοδοτούν φωτιστικά σώματα και τα σχετικά συστήματα ελέγχου.

Μπορεί να περιλαμβάνουν:

• Απλούς διακόπτες.

• Διακόπτες εναλλαγής.

• Συστήματα ελέγχου από πολλαπλά σημεία.

• Ρυθμιστές φωτεινότητας.

• Αισθητήρες παρουσίας.

• Έξυπνους ελεγκτές φωτισμού.

Τι πρέπει να προβλέπεται;

• Κατάλληλη διαμόρφωση κυκλωμάτων.

• Συμβατότητα διακοπτών και φορτίων.

• Προστασία των αγωγών.

• Σωστή σύνδεση προστατευτικού αγωγού όπου απαιτείται.

• Πρόσβαση σε σημεία συντήρησης.

Σύγχρονα LED φωτιστικά

Τα LED συστήματα μπορεί να παρουσιάζουν ειδικά χαρακτηριστικά, όπως ρεύματα εκκίνησης και απαιτήσεις συμβατότητας με dimmers.

Ο σχεδιασμός πρέπει να λαμβάνει υπόψη τα πραγματικά χαρακτηριστικά του εξοπλισμού.

13. Καλωδίωση ρευματοδοτών

Οι ρευματοδότες χρησιμοποιούνται για τη σύνδεση φορητών και μετακινούμενων ηλεκτρικών συσκευών.

Η κατανομή τους πρέπει να βασίζεται στη χρήση κάθε χώρου.

Βασικά σημεία σχεδιασμού

• Επαρκής αριθμός ρευματοδοτών.

• Κατάλληλη θέση.

• Αποφυγή συγκέντρωσης μεγάλων φορτίων.

• Προβλεπόμενη προστασία από ηλεκτροπληξία.

• Κατάλληλη επιλογή εξοπλισμού.

• Προστασία από εξωτερικές επιδράσεις.

Γιατί δεν πρέπει να υποκαθιστούν τον σχεδιασμό τα πολύπριζα;

Η μόνιμη χρήση πολλών προεκτάσεων μπορεί να αυξήσει τη μηχανική καταπόνηση των συνδέσεων και να οδηγήσει σε υπερφόρτωση.

Οι ρευματοδότες πρέπει να σχεδιάζονται με βάση τις πραγματικές ανάγκες του χώρου.

14. Ανεξάρτητες γραμμές για μεγάλες ηλεκτρικές καταναλώσεις

Ορισμένες συσκευές απαιτούν ιδιαίτερη αντιμετώπιση λόγω της ηλεκτρικής ισχύος ή των χαρακτηριστικών λειτουργίας τους.

Παραδείγματα:

• Ηλεκτρικοί φούρνοι.

• Ηλεκτρικοί θερμοσίφωνες.

• Αντλίες θερμότητας.

• Ηλεκτρικές αντιστάσεις θέρμανσης.

• Αντλίες νερού.

• Εξοπλισμός υψηλής ισχύος.

Τι εξετάζεται;

Για κάθε συσκευή πρέπει να αξιολογούνται:

1. Η ονομαστική ισχύς.

2. Το ρεύμα λειτουργίας.

3. Το ρεύμα εκκίνησης, όπου υπάρχει.

4. Η απαιτούμενη προστασία.

5. Η διαδρομή της γραμμής.

6. Οι οδηγίες του κατασκευαστή.

7. Οι συνθήκες περιβάλλοντος.

Η ανάγκη ανεξάρτητου κυκλώματος προκύπτει από τις τεχνικές απαιτήσεις και τη μελέτη.

15. Προστατευτικός αγωγός και ισοδυναμικές συνδέσεις

Ο προστατευτικός αγωγός PE αποτελεί σημαντικό στοιχείο των μέτρων προστασίας από ηλεκτροπληξία.

Συμμετέχει στη δημιουργία της προβλεπόμενης διαδρομής ρεύματος σφάλματος και στην αποτελεσματική λειτουργία των κατάλληλων προστατευτικών διατάξεων.

Βασικές αρχές

• Η συνέχεια του προστατευτικού αγωγού πρέπει να εξασφαλίζεται.

• Οι συνδέσεις πρέπει να είναι αξιόπιστες.

• Δεν πρέπει να χρησιμοποιείται ως αγωγός κανονικής λειτουργίας.

• Η διατομή του καθορίζεται από τις εφαρμοστέες απαιτήσεις.

• Οι ισοδυναμικές συνδέσεις πρέπει να σχεδιάζονται κατάλληλα.

Η ύπαρξη αγωγού με πράσινο/κίτρινο χρώμα δεν αποδεικνύει από μόνη της την αποτελεσματικότητα της προστασίας.

Απαιτούνται κατάλληλοι έλεγχοι.

16. Διαχωρισμός καλωδιώσεων ισχύος και ασθενών ρευμάτων

Σε μια κατοικία υπάρχουν συχνά διαφορετικά δίκτυα.

Ενδεικτικά:

• Ηλεκτρική τροφοδοσία 230/400 V.

• Δίκτυα δεδομένων.

• Τηλεπικοινωνιακές γραμμές.

• Συστήματα θυροτηλεόρασης.

• Συστήματα αυτοματισμού.

• Καλωδιώσεις αισθητήρων.

Ο διαχωρισμός των συστημάτων έχει σημασία για:

• Την ηλεκτρική ασφάλεια.

• Τη μείωση ηλεκτρομαγνητικών παρεμβολών.

• Τη συντήρηση.

• Την αναγνώριση κυκλωμάτων.

Μπορούν να χρησιμοποιούνται κοινές σωληνώσεις;

Η δυνατότητα κοινής όδευσης εξαρτάται από τις απαιτήσεις μόνωσης, διαχωρισμού, συμβατότητας και την προβλεπόμενη χρήση των συστημάτων.

Δεν πρέπει να θεωρείται αυτομάτως επιτρεπτή.

17. Καλωδιώσεις σε μπάνια, κουζίνες και χώρους με υγρασία

Οι χώροι με αυξημένη παρουσία νερού απαιτούν ιδιαίτερη προσοχή.

Μπάνια

Πρέπει να λαμβάνονται υπόψη:

• Οι προβλεπόμενες ζώνες προστασίας.

• Η θέση του ηλεκτρικού εξοπλισμού.

• Ο κατάλληλος βαθμός προστασίας IP.

• Οι απαιτήσεις προστασίας από ηλεκτροπληξία.

• Οι ειδικές απαιτήσεις του εφαρμοστέου προτύπου.

Κουζίνες

Στις κουζίνες συνυπάρχουν συχνά:

• Μεγάλα ηλεκτρικά φορτία.

• Νερό.

• Θερμότητα.

• Πολλές ηλεκτρικές συσκευές.

Ο σχεδιασμός πρέπει να λαμβάνει υπόψη τις θέσεις των συσκευών και τις πραγματικές συνθήκες χρήσης.

Βασική αρχή

Δεν υπάρχει μία ενιαία απόσταση ή μία λύση κατάλληλη για κάθε σημείο εγκατάστασης.

Οι απαιτήσεις εξαρτώνται από τον συγκεκριμένο χώρο και τον εξοπλισμό.

18. Καλωδιώσεις κοντά σε σωληνώσεις νερού και θέρμανσης

Οι ηλεκτρικές καλωδιώσεις συχνά συνυπάρχουν με υδραυλικά δίκτυα και εγκαταστάσεις θέρμανσης.

Η συνύπαρξη απαιτεί συντονισμένο σχεδιασμό.

Πιθανοί κίνδυνοι

• Διαρροή νερού.

• Υψηλές θερμοκρασίες.

• Μηχανική καταπόνηση.

• Δυσκολία πρόσβασης.

• Φθορά της μόνωσης.

Τι πρέπει να εξετάζεται;

• Η θέση των δικτύων.

• Οι θερμοκρασίες λειτουργίας.

• Η μηχανική προστασία.

• Οι πιθανές εργασίες συντήρησης.

• Οι εφαρμοστέες απαιτήσεις διαχωρισμού.

Ιδιαίτερη προσοχή χρειάζεται κοντά σε σωληνώσεις ζεστού νερού, λέβητες, κυκλοφορητές και λοιπό θερμικό εξοπλισμό.

19. Προστασία καλωδιώσεων από υπερθέρμανση και πυρκαγιά

Οι ηλεκτρικές καλωδιώσεις πρέπει να επιλέγονται και να εγκαθίστανται ώστε να λειτουργούν εντός των επιτρεπόμενων θερμικών ορίων τους.

Η θερμική συμπεριφορά επηρεάζεται από:

• Το ρεύμα φορτίου.

• Τη διατομή των αγωγών.

• Το υλικό μόνωσης.

• Τη θερμοκρασία περιβάλλοντος.

• Τον τρόπο εγκατάστασης.

• Την ομαδοποίηση κυκλωμάτων.

• Την ποιότητα των συνδέσεων.

Ενδεικτικό παράδειγμα

Δύο καλώδια ίδιας διατομής δεν έχουν απαραίτητα την ίδια επιτρεπόμενη ένταση ρεύματος όταν το ένα βρίσκεται σε συνθήκες ευνοϊκής απαγωγής θερμότητας και το άλλο μέσα σε θερμομονωτικό υλικό.

Γι’ αυτό η επιλογή προστατευτικής διάταξης και καλωδίου πρέπει να εξετάζεται ως ενιαίο τεχνικό πρόβλημα.

Πυροπροστασία

Σε ειδικές εφαρμογές μπορεί να απαιτούνται συγκεκριμένες επιδόσεις καλωδίων ως προς την αντίδραση στη φωτιά ή τη διατήρηση λειτουργίας.

Οι απαιτήσεις καθορίζονται από τη χρήση του κτιρίου και το εφαρμοστέο κανονιστικό πλαίσιο.

20. Συνηθισμένα λάθη στις ηλεκτρικές καλωδιώσεις

Ορισμένα κατασκευαστικά λάθη μπορούν να επηρεάσουν σημαντικά την ασφάλεια.

Η σωστή κατασκευή προϋποθέτει επαγγελματική εγκατάσταση και επαλήθευση.

21. Έλεγχοι μετά την ολοκλήρωση της καλωδίωσης

Μια καλωδίωση δεν θεωρείται ασφαλής μόνο επειδή λειτουργούν τα φώτα και οι πρίζες.

Πριν από τη θέση σε λειτουργία απαιτείται η κατάλληλη αρχική επαλήθευση σύμφωνα με το εφαρμοστέο πρότυπο και τις σχετικές απαιτήσεις.

Ενδεικτικοί έλεγχοι

• Οπτική επιθεώρηση.

• Συνέχεια προστατευτικών αγωγών.

• Αντίσταση μόνωσης.

• Πολικότητα.

• Έλεγχος προστασίας με αυτόματη διακοπή τροφοδοσίας.

• Έλεγχος λειτουργίας RCD.

• Έλεγχοι γείωσης, όπου εφαρμόζονται.

• Λειτουργικές δοκιμές.

• Καταγραφή αποτελεσμάτων.

Η ακριβής σειρά και το είδος των ελέγχων εξαρτώνται από το σύστημα γείωσης, τη διάταξη και τις απαιτήσεις της εγκατάστασης.

Γιατί είναι απαραίτητοι;

Ορισμένα σοβαρά προβλήματα δεν γίνονται αντιληπτά κατά τη συνηθισμένη χρήση.

Η επαλήθευση επιτρέπει τον εντοπισμό τους πριν από την κανονική λειτουργία.

22. Συχνές ερωτήσεις για τις ηλεκτρικές καλωδιώσεις

1. Ποια είναι η διαφορά μεταξύ καλωδίου και καλωδίωσης;

Το καλώδιο είναι ένα ηλεκτρικό προϊόν που περιλαμβάνει έναν ή περισσότερους αγωγούς. Η καλωδίωση είναι το συνολικό σύστημα εγκατάστασης και διασύνδεσής τους.

2. Είναι καλύτερη η χωνευτή ή η εμφανής καλωδίωση;

Δεν υπάρχει μία καλύτερη λύση για όλες τις περιπτώσεις. Η επιλογή εξαρτάται από το κτίριο, τη χρήση, την πρόσβαση και τις τεχνικές απαιτήσεις.

3. Μπορούν όλες οι πρίζες να συνδεθούν στο ίδιο κύκλωμα;

Ο αριθμός και η κατανομή των κυκλωμάτων πρέπει να προκύπτουν από τη μελέτη φορτίων και τις απαιτήσεις προστασίας.

4. Μπορούν να περνούν πολλά καλώδια από την ίδια σωλήνωση;

Μόνο εφόσον πληρούνται οι απαιτήσεις χώρου, θερμικής συμπεριφοράς, συμβατότητας και εγκατάστασης.

5. Πρέπει τα κουτιά διακλάδωσης να είναι προσβάσιμα;

Η προσβασιμότητα εξαρτάται από τον τύπο σύνδεσης, τον εξοπλισμό και τις εφαρμοστέες απαιτήσεις. Δεν επιτρέπεται να αποκρύπτονται αυθαίρετα συνδέσεις που απαιτούν πρόσβαση.

6. Γιατί υπερθερμαίνεται μια ηλεκτρική σύνδεση;

Πιθανές αιτίες είναι η αυξημένη αντίσταση επαφής, η υπερφόρτωση και η χρήση ακατάλληλων εξαρτημάτων.

7. Είναι ασφαλές να βασιζόμαστε αποκλειστικά στα χρώματα των αγωγών;

Όχι. Ιδίως σε παλαιές εγκαταστάσεις, η λειτουργία κάθε αγωγού πρέπει να επιβεβαιώνεται επαγγελματικά.

8. Χρειάζεται ειδική καλωδίωση για αντλία θερμότητας;

Οι απαιτήσεις εξαρτώνται από την ηλεκτρική ισχύ, τα χαρακτηριστικά της συσκευής, την προστασία και τις οδηγίες του κατασκευαστή.

9. Πότε πρέπει να αντικαθίστανται οι παλιές καλωδιώσεις;

Όταν οι έλεγχοι δείχνουν προβλήματα ασφαλείας, φθορά, ακαταλληλότητα ή αδυναμία κάλυψης των απαιτήσεων. Η ηλικία από μόνη της δεν αποτελεί πλήρη τεχνική διάγνωση.

10. Μπορώ να πραγματοποιήσω μόνος μου αλλαγές στην καλωδίωση;

Οι ηλεκτρολογικές εργασίες και οι σχετικοί έλεγχοι πρέπει να εκτελούνται από κατάλληλα καταρτισμένους και αδειοδοτημένους επαγγελματίες, σύμφωνα με τις ισχύουσες απαιτήσεις.

Συμπέρασμα

Οι ηλεκτρικές καλωδιώσεις κατοικίας αποτελούν ένα ολοκληρωμένο τεχνικό σύστημα που απαιτεί προσεκτικό σχεδιασμό, σωστή επιλογή υλικών, κατάλληλες διαδρομές και αξιόπιστες ηλεκτρικές συνδέσεις.

Η ασφάλεια δεν εξαρτάται μόνο από τη διατομή των καλωδίων. Εξαρτάται επίσης από τον τρόπο εγκατάστασης, την προστασία των αγωγών, τη διαμόρφωση των κυκλωμάτων και την αποτελεσματικότητα των μέτρων προστασίας.

Οι σωστές οδεύσεις διευκολύνουν τη συντήρηση. Οι κατάλληλες συνδέσεις μειώνουν τον κίνδυνο υπερθέρμανσης. Ο ορθός διαχωρισμός κυκλωμάτων βελτιώνει τη λειτουργικότητα. Οι τελικοί έλεγχοι επιβεβαιώνουν ότι έχουν εφαρμοστεί οι προβλεπόμενες απαιτήσεις.

Μια ποιοτική ηλεκτρική καλωδίωση δεν είναι απλώς μια εγκατάσταση που λειτουργεί. Είναι μια εγκατάσταση που έχει σχεδιαστεί, κατασκευαστεί και ελεγχθεί ώστε να λειτουργεί με ασφάλεια.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημαντική σημείωση ασφαλείας

Το άρθρο έχει ενημερωτικό και εκπαιδευτικό χαρακτήρα. Δεν αποτελεί οδηγία εκτέλεσης ηλεκτρολογικών εργασιών από μη ειδικούς. Ο σχεδιασμός, η εγκατάσταση, οι τροποποιήσεις και οι έλεγχοι ηλεκτρικών εγκαταστάσεων πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένους και αδειοδοτημένους επαγγελματίες.

Τεχνικές πηγές και πρότυπα

1. ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.

2. IEC 60364-4-41 — Protection Against Electric Shock.

3. IEC 60364-4-43 — Protection Against Overcurrent.

4. IEC 60364-5-52 — Selection and Erection of Wiring Systems.

5. IEC 60364-5-54 — Earthing Arrangements and Protective Conductors.

6. IEC 60364-6 — Verification.

7. IEC 60364-7-701 — Locations Containing a Bath or Shower.

8. IEC 61386 — Conduit Systems for Cable Management.

9. IEC 60670 — Boxes and Enclosures for Electrical Accessories.

10. IEC 60529 — Degrees of Protection Provided by Enclosures (IP Code).

11. IEC 60445 — Identification of Equipment Terminals and Conductor Terminations.

12. ΕΛΟΤ — Ελληνικός Οργανισμός Τυποποίησης: https://www.elot.gr/

13. IEC — International Electrotechnical Commission: https://www.iec.ch/
