Γεωθερμική αντλία θερμότητας: Λειτουργία, εγκατάσταση, κόστος και πλεονεκτήματα

Γεωθερμική αντλία θερμότητας: Λειτουργία, εγκατάσταση, κόστος και πλεονεκτήματα

Οι γεωθερμικές αντλίες θερμότητας αποτελούν μια τεχνολογία θέρμανσης που αξιοποιεί τη θερμική ενέργεια του εδάφους ή, σε κατάλληλες εφαρμογές, των υπόγειων υδάτων.

Σε αντίθεση με μια αντλία θερμότητας αέρα-νερού, η οποία αντλεί θερμότητα από τον εξωτερικό αέρα, ένα γεωθερμικό σύστημα μπορεί να χρησιμοποιεί το έδαφος ως θερμική πηγή.

Η σχετικά σταθερή θερμοκρασία του υπεδάφους σε επαρκές βάθος μπορεί να προσφέρει ευνοϊκές συνθήκες λειτουργίας, ιδιαίτερα κατά τη χειμερινή περίοδο.

Ωστόσο, η γεωθερμία απαιτεί προσεκτικό σχεδιασμό, κατάλληλο διαθέσιμο χώρο ή γεωτρήσεις και σημαντική αρχική επένδυση.

1. Τι είναι η γεωθερμική αντλία θερμότητας;

Η γεωθερμική αντλία θερμότητας είναι ένα σύστημα που μεταφέρει θερμότητα από το έδαφος ή άλλη κατάλληλη θερμική πηγή προς το κύκλωμα θέρμανσης ενός κτιρίου.

Η λειτουργία της βασίζεται στον ψυκτικό κύκλο, όπως και στις υπόλοιπες αντλίες θερμότητας.

Η διαφορά βρίσκεται κυρίως στην πηγή από την οποία αντλείται θερμότητα.

Ένα τυπικό κλειστό γεωθερμικό σύστημα περιλαμβάνει:

• Γεωεναλλάκτη μέσα στο έδαφος.

• Κύκλωμα μεταφοράς θερμότητας.

• Αντλία θερμότητας.

• Κυκλοφορητές.

• Εναλλάκτες θερμότητας.

• Σύστημα ελέγχου.

• Δίκτυο θέρμανσης του κτιρίου.

2. Πώς λειτουργεί;

Κατά τη λειτουργία θέρμανσης, ένα κατάλληλο υγρό κυκλοφορεί μέσα στον γεωεναλλάκτη και απορροφά θερμότητα από το έδαφος.

Η θερμότητα μεταφέρεται στον εξατμιστή της αντλίας θερμότητας.

Ο συμπιεστής αυξάνει το επίπεδο θερμοκρασίας του ψυκτικού μέσου, επιτρέποντας τη μεταφορά θερμότητας στο νερό της εγκατάστασης.

Το θερμό νερό μπορεί στη συνέχεια να τροφοδοτήσει:

• Ενδοδαπέδια θέρμανση.

• Κατάλληλα σώματα καλοριφέρ.

• Fan coils.

• Δοχείο ζεστού νερού χρήσης, εφόσον το υποστηρίζει το σύστημα.

Η γεωθερμική αντλία δεν παράγει θερμότητα με καύση. Χρησιμοποιεί ηλεκτρική ενέργεια για να μεταφέρει θερμότητα.

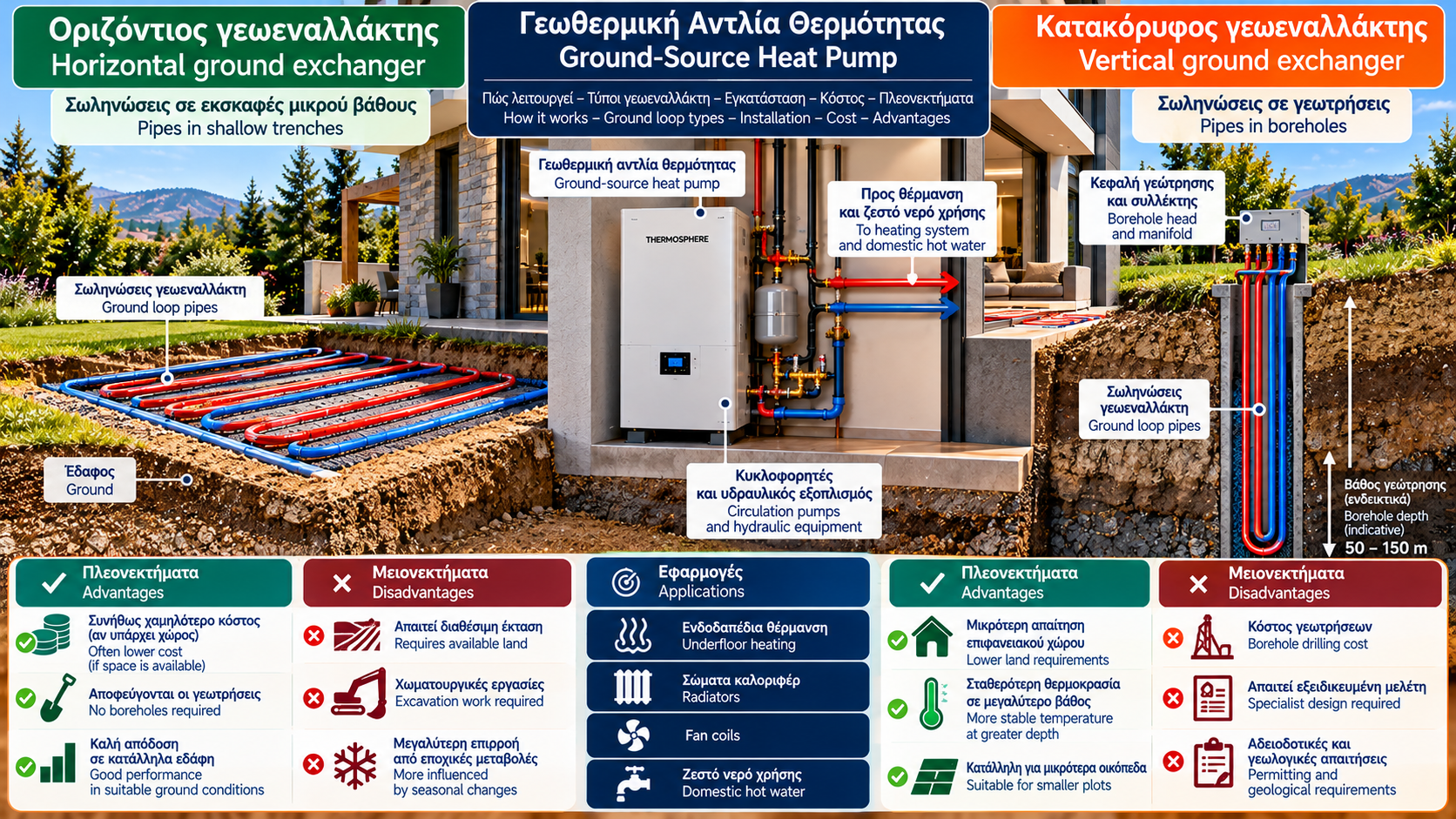

3. Τύποι γεωθερμικών συστημάτων

Οι βασικές κατηγορίες περιλαμβάνουν:

Οριζόντιους γεωεναλλάκτες: Σωληνώσεις τοποθετημένες σε εκσκαφές σχετικά μικρού βάθους.

Κατακόρυφους γεωεναλλάκτες: Σωληνώσεις που τοποθετούνται σε γεωτρήσεις.

Συστήματα ανοικτού κυκλώματος: Αξιοποίηση κατάλληλων υπόγειων υδάτων, με τις απαιτούμενες άδειες και τεχνικές προϋποθέσεις.

Η επιλογή εξαρτάται από το οικόπεδο, τη γεωλογία, τις θερμικές ανάγκες και το κανονιστικό πλαίσιο.

4. Οριζόντιος γεωεναλλάκτης

Σε ένα οριζόντιο σύστημα, σωληνώσεις τοποθετούνται μέσα στο έδαφος σε εκσκαφές.

Η απαιτούμενη επιφάνεια εξαρτάται από:

• Τις θερμικές ανάγκες του κτιρίου.

• Τη θερμική αγωγιμότητα του εδάφους.

• Την υγρασία του εδάφους.

• Το βάθος τοποθέτησης.

• Την απόσταση μεταξύ σωληνώσεων.

• Τη διάρκεια λειτουργίας του συστήματος.

Πλεονεκτήματα

• Αποφεύγονται συνήθως οι βαθιές γεωτρήσεις.

• Μπορεί να είναι οικονομικότερη λύση όταν υπάρχει κατάλληλος χώρος.

• Η εγκατάσταση είναι προσβάσιμη κατά τη φάση των εκσκαφών.

Μειονεκτήματα

• Χρειάζεται διαθέσιμη έκταση.

• Απαιτούνται χωματουργικές εργασίες.

• Η θερμική συμπεριφορά επηρεάζεται περισσότερο από τις εποχικές μεταβολές κοντά στην επιφάνεια.

• Πρέπει να λαμβάνονται υπόψη μελλοντικές χρήσεις του οικοπέδου.

5. Κατακόρυφος γεωεναλλάκτης

Στον κατακόρυφο γεωεναλλάκτη χρησιμοποιούνται γεωτρήσεις στις οποίες τοποθετούνται σωληνώσεις μεταφοράς θερμότητας.

Το απαιτούμενο βάθος και ο αριθμός των γεωτρήσεων καθορίζονται από τη μελέτη.

Δεν υπάρχει ένα συγκεκριμένο βάθος που να είναι κατάλληλο για κάθε εγκατάσταση.

Πλεονεκτήματα

• Μικρότερη απαίτηση επιφανειακού χώρου.

• Αξιοποίηση βαθύτερων εδαφικών στρωμάτων.

• Δυνατότητα εφαρμογής σε ορισμένα οικόπεδα όπου δεν επαρκεί ο χώρος για οριζόντιο σύστημα.

Μειονεκτήματα

• Κόστος γεωτρήσεων.

• Ανάγκη εξειδικευμένης μελέτης.

• Απαιτήσεις πρόσβασης γεωτρύπανου.

• Πιθανές αδειοδοτικές και γεωλογικές δυσκολίες.

6. Τι είναι το ανοικτό γεωθερμικό κύκλωμα;

Τα ανοικτά συστήματα μπορούν να αξιοποιούν υπόγεια ύδατα ως θερμική πηγή.

Η λειτουργία τους προϋποθέτει κατάλληλη παροχή, ποιότητα νερού και συμμόρφωση με τις απαιτήσεις άντλησης και διάθεσης ή επανεισαγωγής.

Δεν είναι κατάλληλα για κάθε περιοχή.

Πριν από οποιαδήποτε εφαρμογή απαιτείται αξιολόγηση υδρογεωλογικών και περιβαλλοντικών δεδομένων.

7. Γιατί η γεωθερμία μπορεί να έχει υψηλή απόδοση;

Η θερμοκρασία του εδάφους σε κατάλληλο βάθος μεταβάλλεται συνήθως λιγότερο από τη θερμοκρασία του εξωτερικού αέρα.

Έτσι, κατά τη χειμερινή περίοδο, η θερμική πηγή μπορεί να βρίσκεται σε ευνοϊκότερη θερμοκρασία από τον αέρα.

Αυτό μπορεί να μειώνει τη θερμοκρασιακή ανύψωση που απαιτείται από τον ψυκτικό κύκλο.

Η πραγματική απόδοση εξαρτάται από:

• Τη θερμοκρασία της πηγής.

• Τη θερμοκρασία προσαγωγής.

• Τον σχεδιασμό του γεωεναλλάκτη.

• Την κατανάλωση των κυκλοφορητών.

• Τη συμπεριφορά σε μερικό φορτίο.

• Τον εποχιακό έλεγχο του συστήματος.

Μια σωστά σχεδιασμένη γεωθερμική εγκατάσταση μπορεί να επιτύχει υψηλή εποχιακή απόδοση, αλλά αυτό δεν είναι εγγυημένο σε κάθε έργο.

8. Γεωθερμική ή αέρα-νερού;

Η σύγκριση πρέπει να γίνεται με συγκεκριμένα μοντέλα και ισοδύναμες θερμικές ανάγκες.

9. Πόσο κοστίζει μια γεωθερμική αντλία θερμότητας;

Το κόστος δεν περιορίζεται στην αγορά της αντλίας.

Μια ολοκληρωμένη εγκατάσταση μπορεί να περιλαμβάνει:

1. Μελέτη θερμικών απωλειών.

2. Γεωλογική ή γεωτεχνική αξιολόγηση.

3. Μελέτη γεωεναλλάκτη.

4. Εκσκαφές ή γεωτρήσεις.

5. Σωληνώσεις και συλλέκτες.

6. Αντλία θερμότητας.

7. Κυκλοφορητές και υδραυλικό εξοπλισμό.

8. Ηλεκτρική εγκατάσταση.

9. Δοκιμές στεγανότητας.

10. Θέση σε λειτουργία.

Οι γεωτρήσεις ή οι εκσκαφές μπορούν να αποτελούν σημαντικό μέρος της επένδυσης.

Δεν είναι αξιόπιστο να δίνεται μία ενιαία τιμή εγκατάστασης χωρίς στοιχεία του οικοπέδου και του κτιρίου.

10. Πότε συμφέρει οικονομικά;

Η οικονομική αξιολόγηση πρέπει να εξετάζει το συνολικό κόστος στον χρόνο.

Αυτό περιλαμβάνει:

• Αρχική επένδυση.

• Ετήσια ηλεκτρική κατανάλωση.

• Κόστος συντήρησης.

• Πιθανές επισκευές.

• Διάρκεια χρήσης.

• Κόστος χρηματοδότησης.

• Τυχόν διαθέσιμα προγράμματα ενίσχυσης.

Η γεωθερμία μπορεί να είναι ελκυστική σε έργα με σημαντική ετήσια ζήτηση θέρμανσης και κατάλληλες συνθήκες εδάφους.

Ωστόσο, το υψηλότερο αρχικό κόστος μπορεί να περιορίζει την οικονομική ελκυστικότητα σε μικρές κατοικίες ή σε κτίρια με χαμηλή κατανάλωση.

11. Χρειάζεται άδεια για γεωτρήσεις;

Οι απαιτήσεις εξαρτώνται από τη χώρα, την περιοχή, το είδος του γεωθερμικού συστήματος και το βάθος ή τη χρήση των γεωτρήσεων.

Στην Ελλάδα, οι διαδικασίες πρέπει να εξετάζονται με βάση το ισχύον κανονιστικό πλαίσιο και τις αρμόδιες αρχές.

Ιδιαίτερα στα ανοικτά συστήματα, η χρήση υπόγειων υδάτων μπορεί να συνεπάγεται πρόσθετες αδειοδοτικές υποχρεώσεις.

Πριν από την έναρξη εργασιών απαιτείται έλεγχος των ισχυουσών απαιτήσεων από αρμόδιο μηχανικό.

12. Είναι κατάλληλη για μονοκατοικία;

Μια γεωθερμική αντλία μπορεί να είναι κατάλληλη για μονοκατοικία όταν:

• Υπάρχει διαθέσιμος χώρος ή δυνατότητα γεωτρήσεων.

• Οι γεωλογικές συνθήκες είναι κατάλληλες.

• Η ετήσια ζήτηση θέρμανσης δικαιολογεί την επένδυση.

• Υπάρχει κατάλληλος χώρος για τον εξοπλισμό.

• Η μελέτη επιβεβαιώνει την τεχνική και οικονομική σκοπιμότητα.

Δεν είναι απαραίτητα η καλύτερη επιλογή για κάθε κατοικία.

13. Μπορεί να συνδεθεί με σώματα καλοριφέρ;

Ναι, εφόσον η αντλία μπορεί να καλύψει τις απαιτούμενες θερμοκρασίες και την ισχύ του συστήματος.

Η απόδοση μπορεί να μειώνεται όταν απαιτούνται υψηλές θερμοκρασίες προσαγωγής.

Για αυτό, πριν από την εγκατάσταση πρέπει να εξετάζεται η επάρκεια των σωμάτων.

14. Είναι κατάλληλη για ενδοδαπέδια θέρμανση;

Η ενδοδαπέδια θέρμανση μπορεί να αποτελεί ιδιαίτερα κατάλληλο σύστημα διανομής για γεωθερμικές αντλίες.

Οι σχετικά χαμηλές θερμοκρασίες προσαγωγής μπορούν να ευνοούν την ενεργειακή απόδοση.

Ωστόσο, η επιτυχία εξαρτάται από τη σωστή διαστασιολόγηση τόσο της αντλίας όσο και του γεωεναλλάκτη.

15. Τι συντήρηση χρειάζεται;

Η συντήρηση εξαρτάται από το μοντέλο και τον τύπο εγκατάστασης.

Μπορεί να περιλαμβάνει:

• Έλεγχο λειτουργίας της αντλίας.

• Έλεγχο κυκλοφορητών.

• Έλεγχο πιέσεων.

• Επιθεώρηση υδραυλικών συνδέσεων.

• Έλεγχο κατάστασης υγρού γεωεναλλάκτη.

• Έλεγχο φίλτρων.

• Έλεγχο αυτοματισμών.

Σε ανοικτά συστήματα μπορεί να απαιτούνται επιπλέον έλεγχοι ποιότητας νερού, εναλλακτών και εξοπλισμού άντλησης.

16. Πέντε συχνά λάθη

1. Επιλογή χωρίς μελέτη γεωεναλλάκτη.
Ο ανεπαρκής γεωεναλλάκτης μπορεί να οδηγήσει σε προβλήματα απόδοσης.

2. Υποτίμηση γεωλογικών συνθηκών.
Το έδαφος δεν έχει παντού τις ίδιες θερμικές ιδιότητες.

3. Σύγκριση μόνο της τιμής της αντλίας.
Οι χωματουργικές εργασίες και οι γεωτρήσεις επηρεάζουν σημαντικά το συνολικό κόστος.

4. Αγνόηση κατανάλωσης κυκλοφορητών.
Η συνολική εποχιακή απόδοση πρέπει να λαμβάνει υπόψη τη βοηθητική ηλεκτρική κατανάλωση.

5. Εγκατάσταση χωρίς έλεγχο αδειοδοτήσεων.
Οι απαιτούμενες εγκρίσεις πρέπει να εξετάζονται πριν από τις εργασίες.

17. Συχνές ερωτήσεις

Η γεωθερμική αντλία λειτουργεί τον χειμώνα;

Ναι, εφόσον έχει σχεδιαστεί σωστά και λειτουργεί εντός των τεχνικών της ορίων.

Χρειάζεται πάντα γεώτρηση;

Όχι. Τα οριζόντια κλειστά συστήματα χρησιμοποιούν εκσκαφές αντί βαθιών γεωτρήσεων.

Είναι πιο οικονομική από μια αντλία αέρα-νερού;

Μπορεί να έχει υψηλότερη εποχιακή απόδοση σε ορισμένες συνθήκες, αλλά η συνολική οικονομική σύγκριση εξαρτάται από το αρχικό κόστος και τη χρήση.

Πόσο βαθιά πρέπει να γίνει η γεώτρηση;

Το βάθος καθορίζεται από τη μελέτη και τις γεωλογικές συνθήκες.

Μπορεί να χρησιμοποιηθεί σε μικρό οικόπεδο;

Ενδέχεται, με κατάλληλο κατακόρυφο σύστημα, εφόσον επιτρέπεται και είναι τεχνικά εφικτό.

Χρειάζεται ειδική συντήρηση;

Ναι, σύμφωνα με τις οδηγίες του κατασκευαστή και τις ανάγκες του γεωθερμικού κυκλώματος.

Συμπέρασμα

Οι γεωθερμικές αντλίες θερμότητας μπορούν να αποτελέσουν αποδοτική λύση θέρμανσης αξιοποιώντας τη θερμική ενέργεια του εδάφους.

Η σχετικά σταθερή θερμοκρασία της πηγής μπορεί να προσφέρει λειτουργικά πλεονεκτήματα, αλλά η εγκατάσταση απαιτεί σωστή μελέτη, γεωλογική αξιολόγηση και σημαντική αρχική επένδυση.

Η γεωθερμία αξίζει να εξετάζεται όταν οι συνθήκες του οικοπέδου, οι θερμικές ανάγκες και η οικονομική ανάλυση δικαιολογούν τη λύση.
