Gas Train φυσικού αερίου: Εξαρτήματα, λειτουργία και διατάξεις ασφαλείας

Gas Train φυσικού αερίου: Εξαρτήματα, λειτουργία και διατάξεις ασφαλείας

Το Gas Train αποτελεί ένα από τα σημαντικότερα υποσυστήματα μιας εγκατάστασης καύσης φυσικού αερίου. Χρησιμοποιείται για την κατάλληλη προετοιμασία, τον έλεγχο και την ασφαλή παροχή του καυσίμου προς τον καυστήρα.

Συναντάται σε βιομηχανικούς λέβητες, ατμογεννήτριες, φούρνους, ξηραντήρια και άλλες θερμικές εφαρμογές.

Ένα σωστά σχεδιασμένο Gas Train δεν εξασφαλίζει μόνο την απαιτούμενη πίεση και παροχή. Συμμετέχει επίσης στις λειτουργίες ασφαλούς απομόνωσης, επιτήρησης πίεσης και ελεγχόμενης εκκίνησης του καυστήρα.

1. Τι είναι το Gas Train;

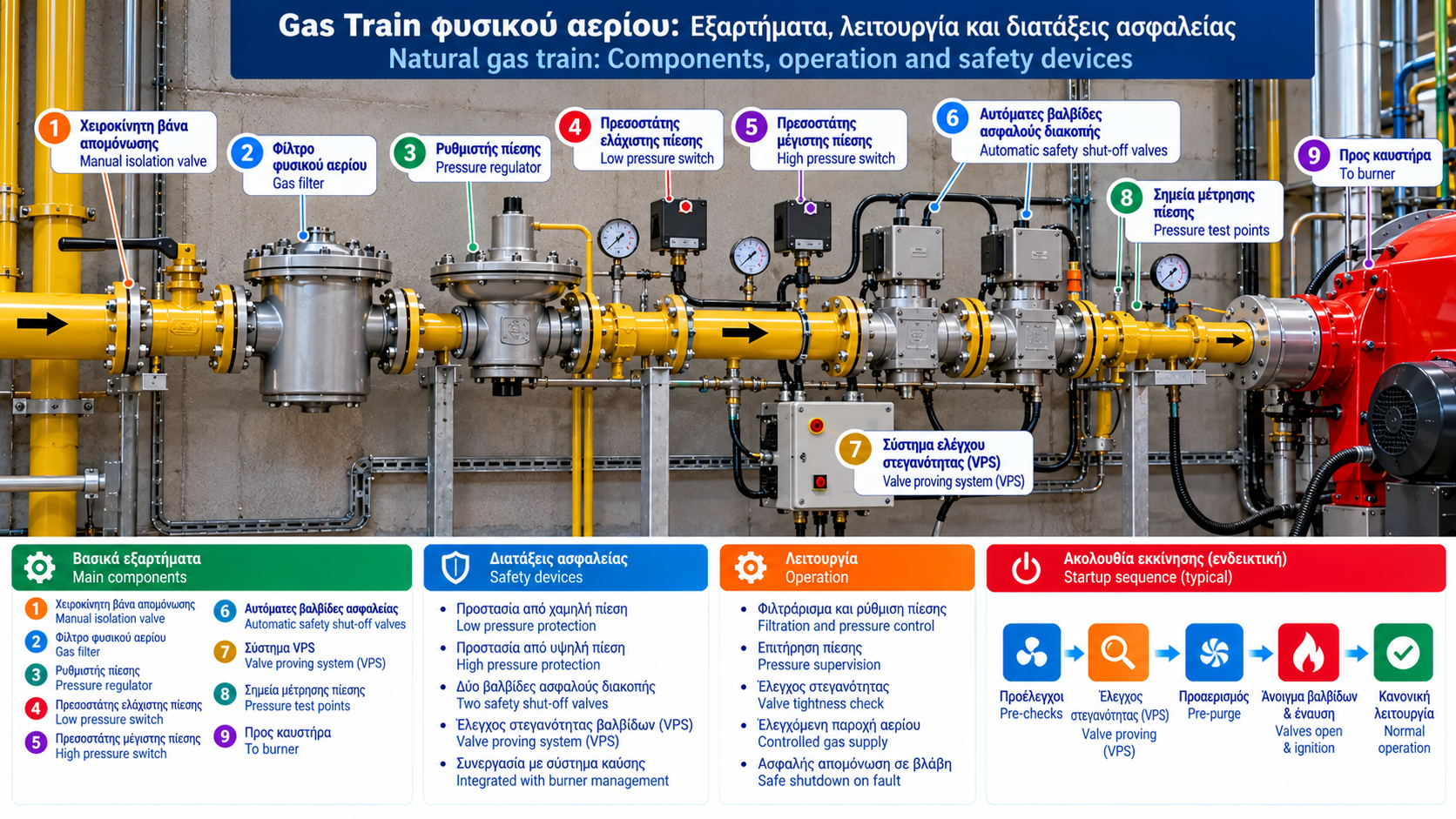

Ο όρος Gas Train περιγράφει ένα συγκρότημα εξαρτημάτων που εγκαθίστανται στη γραμμή τροφοδοσίας αερίου ενός καυστήρα.

Ανάλογα με την εφαρμογή, το συγκρότημα μπορεί να περιλαμβάνει:

• Χειροκίνητη βάνα απομόνωσης.

• Φίλτρο φυσικού αερίου.

• Ρυθμιστή πίεσης.

• Πρεσοστάτη ελάχιστης πίεσης.

• Πρεσοστάτη μέγιστης πίεσης.

• Αυτόματες βαλβίδες ασφαλούς διακοπής.

• Σύστημα ελέγχου στεγανότητας βαλβίδων (Valve Proving System – VPS).

• Σημεία μέτρησης πίεσης.

• Συστήματα ελέγχου και αυτοματισμού.

Η ακριβής διάταξη εξαρτάται από την ισχύ του καυστήρα, τις πιέσεις λειτουργίας, την κατηγορία της εφαρμογής και τις απαιτήσεις του συστήματος ασφαλείας.

Δεν διαθέτουν όλα τα Gas Train τα ίδια εξαρτήματα ή την ίδια σειρά τοποθέτησης.

2. Ποιος είναι ο βασικός σκοπός του Gas Train;

Το Gas Train εκτελεί τρεις κύριες λειτουργίες.

Προετοιμασία καυσίμου: Συμβάλλει στη συγκράτηση σωματιδίων και στη διαμόρφωση κατάλληλων συνθηκών πίεσης.

Έλεγχος τροφοδοσίας: Επιτρέπει την ελεγχόμενη παροχή αερίου προς τον καυστήρα σύμφωνα με τη λογική λειτουργίας.

Ασφαλής απομόνωση: Διακόπτει την παροχή όταν απαιτείται από το σύστημα διαχείρισης καύσης ή από τις διατάξεις προστασίας.

Η ασφαλής λειτουργία προκύπτει από τη συνεργασία όλων των εξαρτημάτων και όχι από μία μόνο βαλβίδα.

3. Χειροκίνητη βάνα απομόνωσης

Η χειροκίνητη βάνα χρησιμοποιείται για την απομόνωση της γραμμής αερίου κατά τις προβλεπόμενες διαδικασίες.

Πρέπει να είναι κατάλληλη για φυσικό αέριο, την πίεση λειτουργίας και τις συνθήκες της εγκατάστασης.

Η θέση της καθορίζεται από τη μελέτη και τις απαιτήσεις προσβασιμότητας.

Η χειροκίνητη βάνα δεν υποκαθιστά τις αυτόματες διατάξεις ασφαλούς διακοπής του καυστήρα.

4. Φίλτρο φυσικού αερίου

Το φίλτρο συγκρατεί στερεά σωματίδια που ενδέχεται να μεταφέρονται με το αέριο.

Προστατεύει εξαρτήματα όπως ρυθμιστές και βαλβίδες από ρύπους που μπορούν να επηρεάσουν τη λειτουργία τους.

Καθώς αυξάνεται η ρύπανση, μπορεί να αυξάνεται και η πτώση πίεσης στο φίλτρο.

Η διαφορική πίεση περιγράφεται από τη σχέση:

ΔP = Pπριν − Pμετά

Η αξιολόγηση της τιμής γίνεται σε συνδυασμό με την πραγματική παροχή και τα δεδομένα του κατασκευαστή.

Δεν υπάρχει μία ενιαία επιτρεπόμενη πτώση πίεσης για όλα τα φίλτρα.

5. Ρυθμιστής πίεσης φυσικού αερίου

Ο ρυθμιστής διαμορφώνει την πίεση εξόδου ώστε να ανταποκρίνεται στις απαιτήσεις της κατάντη εγκατάστασης.

Για παράδειγμα, ένα Gas Train μπορεί να τροφοδοτείται από δίκτυο με υψηλότερη πίεση από αυτή που απαιτεί ο καυστήρας.

Ο ρυθμιστής επιλέγεται με βάση:

• Την ελάχιστη και μέγιστη πίεση εισόδου.

• Την απαιτούμενη πίεση εξόδου.

• Την παροχή αερίου.

• Τη συμπεριφορά σε μεταβολές φορτίου.

• Τις απαιτήσεις ακρίβειας και ασφαλείας.

Η πτώση πίεσης εξόδου όταν αυξάνεται η παροχή ονομάζεται συχνά pressure droop και πρέπει να αξιολογείται σύμφωνα με τις καμπύλες λειτουργίας του συγκεκριμένου ρυθμιστή.

6. Πρεσοστάτης ελάχιστης πίεσης

Ο πρεσοστάτης ελάχιστης πίεσης επιτηρεί εάν η πίεση αερίου βρίσκεται πάνω από το προβλεπόμενο όριο.

Εάν η πίεση μειωθεί υπερβολικά, η διάταξη μπορεί να εμποδίσει την εκκίνηση ή να προκαλέσει ασφαλή διακοπή μέσω του συστήματος ελέγχου.

Η συμπεριφορά εξαρτάται από τον σχεδιασμό του καυστήρα.

Η ρύθμιση του πρεσοστάτη δεν πρέπει να αλλάζει αυθαίρετα για να παρακαμφθεί ένα πρόβλημα χαμηλής πίεσης.

7. Πρεσοστάτης μέγιστης πίεσης

Ο πρεσοστάτης μέγιστης πίεσης επιτηρεί την υπέρβαση ενός καθορισμένου ορίου.

Μπορεί να ενεργοποιεί προστατευτική διακοπή όταν η πίεση είναι μεγαλύτερη από την επιτρεπόμενη.

Η ανάγκη εγκατάστασης, η θέση και η ρύθμισή του εξαρτώνται από την εφαρμογή και την αξιολόγηση κινδύνων.

Δεν πρέπει να συγχέεται με έναν μηχανικό ρυθμιστή πίεσης ή με μια ανεξάρτητη διάταξη προστασίας υπερπίεσης.

8. Αυτόματες βαλβίδες ασφαλούς διακοπής

Οι αυτόματες βαλβίδες ασφαλούς διακοπής αποτελούν κρίσιμο μέρος του συστήματος προστασίας.

Σε πολλές διατάξεις χρησιμοποιούνται δύο αυτόματες βαλβίδες σε σειρά.

Η λειτουργία τους ελέγχεται από το σύστημα διαχείρισης καύσης.

Σε περίπτωση προστατευτικής διακοπής ή απώλειας της απαιτούμενης ενέργειας ελέγχου, οι κατάλληλα επιλεγμένες βαλβίδες επιστρέφουν στην προβλεπόμενη ασφαλή κατάσταση.

Η ακριβής αρχιτεκτονική και οι απαιτήσεις εξαρτώνται από τα εφαρμοστέα πρότυπα και τη συγκεκριμένη εγκατάσταση.

9. Τι είναι το Valve Proving System (VPS);

Το Valve Proving System χρησιμοποιείται για τον έλεγχο στεγανότητας των αυτόματων βαλβίδων διακοπής, όταν απαιτείται από τον σχεδιασμό.

Ένα σύστημα VPS μπορεί να αξιολογεί τη συμπεριφορά πίεσης στον ενδιάμεσο χώρο μεταξύ δύο βαλβίδων.

Η διαδικασία ελέγχου εξαρτάται από την τεχνολογία και τη λογική του συστήματος.

Εάν ο έλεγχος αποτύχει, το σύστημα μπορεί να εμποδίσει την εκκίνηση και να δώσει ένδειξη βλάβης.

Το VPS δεν αντικαθιστά τη δοκιμή στεγανότητας ολόκληρου του δικτύου φυσικού αερίου.

10. Σημεία μέτρησης πίεσης

Τα κατάλληλα σημεία μέτρησης επιτρέπουν την αξιολόγηση της συμπεριφοράς του Gas Train.

Ανάλογα με τη διάταξη, μπορεί να υπάρχουν σημεία:

• Πριν και μετά το φίλτρο.

• Πριν και μετά τον ρυθμιστή.

• Στην είσοδο των αυτόματων βαλβίδων.

• Σε προβλεπόμενο σημείο κοντά στον καυστήρα.

Οι μετρήσεις πρέπει να πραγματοποιούνται με κατάλληλα όργανα από αρμόδιο προσωπικό.

Η σύγκριση μετρήσεων υπό φορτίο είναι ιδιαίτερα χρήσιμη για τη διάγνωση προβλημάτων παροχής.

11. Πώς λειτουργεί το Gas Train κατά την εκκίνηση;

Η ακολουθία λειτουργίας καθορίζεται από το σύστημα διαχείρισης καύσης (Burner Management System – BMS) και τις απαιτήσεις της εγκατάστασης.

Μια ενδεικτική ακολουθία είναι:

1. Εντολή εκκίνησης.

2. Έλεγχος απαιτούμενων προϋποθέσεων ασφαλείας.

3. Έλεγχος στεγανότητας βαλβίδων, όπου προβλέπεται και σύμφωνα με την εγκεκριμένη ακολουθία.

4. Προαερισμός του θαλάμου καύσης, όπου απαιτείται.

5. Μετάβαση στη θέση έναυσης.

6. Ελεγχόμενη παροχή καυσίμου και έναυση.

7. Επιβεβαίωση παρουσίας φλόγας.

8. Μετάβαση σε κανονική λειτουργία.

9. Συνεχής επιτήρηση των κρίσιμων παραμέτρων.

Η ακριβής σειρά μπορεί να διαφέρει. Ο έλεγχος VPS, για παράδειγμα, μπορεί να πραγματοποιείται σε διαφορετική φάση ανάλογα με το πιστοποιημένο σύστημα.

12. Τι συμβαίνει σε περίπτωση βλάβης;

Εάν ενεργοποιηθεί μια κρίσιμη προστασία, το BMS εκτελεί την προβλεπόμενη ενέργεια ασφαλείας.

Ανάλογα με το συμβάν, μπορεί να προκύψει:

• Αναστολή εκκίνησης.

• Ασφαλής διακοπή λειτουργίας.

• Κλείσιμο αυτόματων βαλβίδων.

• Προστατευτικό κλείδωμα (lockout).

• Ενεργοποίηση συναγερμού.

Η συμπεριφορά καθορίζεται από τη λογική ασφαλείας και τις απαιτήσεις του κατασκευαστή.

Η επαναλαμβανόμενη επαναφορά μιας βλάβης χωρίς διερεύνηση της αιτίας δεν αποτελεί ορθή πρακτική.

13. Πώς γίνεται η επιλογή μεγέθους Gas Train;

Η ονομαστική διάμετρος σύνδεσης δεν αρκεί για την επιλογή του συγκροτήματος.

Πρέπει να εξετάζονται:

• Η μέγιστη απαιτούμενη παροχή αερίου.

• Η ελάχιστη και μέγιστη πίεση τροφοδοσίας.

• Η απαιτούμενη πίεση στον καυστήρα.

• Οι απώλειες πίεσης κάθε εξαρτήματος.

• Τα χαρακτηριστικά του ρυθμιστή.

• Η ικανότητα παροχής των βαλβίδων.

• Η κατηγορία και οι απαιτήσεις ασφαλείας.

Ένα Gas Train με κατάλληλη ονομαστική διάμετρο μπορεί παρ’ όλα αυτά να είναι ανεπαρκές εάν οι συνολικές απώλειες πίεσης είναι υπερβολικές.

14. Παράδειγμα επιλογής Gas Train

Ας εξετάσουμε έναν υποθετικό βιομηχανικό καυστήρα θερμικής εισόδου 1.000 kW.

Με υποθετική κατώτερη θερμογόνο δύναμη φυσικού αερίου 10 kWh/Nm³, η εκτιμώμενη παροχή είναι:

Q = 1.000 / 10 = 100 Nm³/h

Η τιμή αποτελεί αρχική εκτίμηση παροχής καυσίμου για τις συγκεκριμένες παραδοχές.

Για την πραγματική επιλογή πρέπει να ελεγχθούν οι συνθήκες αναφοράς, η διαθέσιμη πίεση, η πτώση πίεσης των εξαρτημάτων και οι απαιτήσεις του καυστήρα.

Δεν είναι δυνατόν να επιλεγεί αξιόπιστα το Gas Train μόνο από την τιμή των 100 Nm³/h.

15. Gas Train και σύστημα αυτοματισμού

Το Gas Train συνεργάζεται με το BMS μέσω ηλεκτρικών σημάτων και εντολών.

Ανάλογα με τη διάταξη, το σύστημα μπορεί να παρακολουθεί:

• Κατάσταση πρεσοστατών.

• Εντολές και επιβεβαιώσεις βαλβίδων, όπου παρέχονται.

• Κατάσταση VPS.

• Επιβεβαίωση φλόγας.

• Ακολουθία εκκίνησης.

• Ενεργοποιήσεις προστασιών.

Σε βιομηχανικές εγκαταστάσεις, οι πληροφορίες αυτές μπορούν να μεταφέρονται σε SCADA για παρακολούθηση και καταγραφή.

Το SCADA δεν υποκαθιστά τις απαιτούμενες ανεξάρτητες λειτουργίες ασφαλείας.

16. Συνηθισμένα προβλήματα Gas Train

Ο πίνακας παρουσιάζει ενδεικτικές πιθανότητες και όχι οριστικές διαγνώσεις.

17. Συντήρηση και έλεγχοι ασφαλείας

Η συντήρηση ενός Gas Train πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες των κατασκευαστών και τις απαιτήσεις της εγκατάστασης.

Μπορεί να περιλαμβάνει:

• Επιθεώρηση εξαρτημάτων και συνδέσεων.

• Προβλεπόμενους ελέγχους στεγανότητας.

• Αξιολόγηση φίλτρου.

• Έλεγχο λειτουργίας ρυθμιστή.

• Έλεγχο πρεσοστατών.

• Έλεγχο αυτόματων βαλβίδων.

• Έλεγχο VPS, όπου υπάρχει.

• Επαλήθευση αλληλομανδαλώσεων ασφαλείας.

• Καταγραφή αποτελεσμάτων.

Οι δοκιμές πραγματοποιούνται μόνο από εξουσιοδοτημένο προσωπικό με εγκεκριμένες διαδικασίες.

Δεν παρακάμπτονται πρεσοστάτες, βαλβίδες ή άλλες διατάξεις προστασίας για να συνεχίσει η λειτουργία του καυστήρα.

18. Σχετικά τεχνικά πρότυπα

Ανάλογα με την εφαρμογή, σημαντικές τεχνικές αναφορές περιλαμβάνουν:

• EN 676: Αυτόματοι καυστήρες εξαναγκασμένου ελκυσμού για αέρια καύσιμα.

• EN 88-1: Ρυθμιστές πίεσης και συναφείς διατάξεις ασφαλείας για συσκευές αερίου, εντός του πεδίου εφαρμογής του προτύπου.

• EN 161: Αυτόματες βαλβίδες διακοπής για καυστήρες και συσκευές αερίου.

• EN 1643: Συστήματα ελέγχου στεγανότητας αυτόματων βαλβίδων διακοπής.

• EN 1854: Διατάξεις επιτήρησης πίεσης για καυστήρες και συσκευές αερίου.

• EN 15001-1: Σχεδιασμός και κατασκευή εγκαταστάσεων αερίου εντός του πεδίου εφαρμογής του.

Η εφαρμογή κάθε προτύπου πρέπει να επιβεβαιώνεται σύμφωνα με την εγκατάσταση, την κατηγορία του εξοπλισμού και το ισχύον κανονιστικό πλαίσιο.

Συμπέρασμα

Το Gas Train αποτελεί κρίσιμο μέρος της ασφαλούς λειτουργίας ενός βιομηχανικού καυστήρα φυσικού αερίου.

Το φίλτρο προστατεύει τα κατάντη εξαρτήματα, ο ρυθμιστής διαμορφώνει την πίεση, οι πρεσοστάτες επιτηρούν τα προβλεπόμενα όρια και οι αυτόματες βαλβίδες εξασφαλίζουν την απαιτούμενη απομόνωση καυσίμου.

Η σωστή επιλογή, η συνεργασία με το BMS και η προβλεπόμενη συντήρηση είναι απαραίτητες για την αξιόπιστη λειτουργία.

Η τεχνική μελέτη, οι ρυθμίσεις, οι δοκιμές και οι επεμβάσεις σε Gas Train πραγματοποιούνται αποκλειστικά από αρμόδιο προσωπικό.
