Φίλτρα πεπιεσμένου αέρα: Τύποι, λειτουργία και σωστή επιλογή
Ο πεπιεσμένος αέρας χρησιμοποιείται σε βιομηχανικούς αυτοματισμούς, πνευματικά εργαλεία, συστήματα ελέγχου και παραγωγικές διεργασίες. Ωστόσο, ακόμη και όταν ο αεροσυμπιεστής λειτουργεί κανονικά, ο παραγόμενος αέρας μπορεί να περιέχει ρύπους που επηρεάζουν την ποιότητα και την αξιοπιστία της εγκατάστασης.
Οι βασικές κατηγορίες ρύπων είναι τα στερεά σωματίδια, το νερό και το λάδι. Ανάλογα με την εφαρμογή, μπορεί επίσης να απαιτείται έλεγχος μικροβιολογικών ή άλλων αέριων ρύπων.
Η σωστή επεξεργασία πεπιεσμένου αέρα βασίζεται σε συνδυασμό διαχωρισμού συμπυκνωμάτων, φίλτρων και ξηραντών, με προδιαγραφές που καθορίζονται από τις πραγματικές απαιτήσεις της εγκατάστασης.
Γιατί χρειάζονται φίλτρα πεπιεσμένου αέρα
Τα στερεά σωματίδια μπορεί να προέρχονται από τον ατμοσφαιρικό αέρα, τη διάβρωση των σωληνώσεων και τη φθορά εξαρτημάτων.
Το νερό μπορεί να εμφανίζεται ως υδρατμός, υγρό συμπύκνωμα ή αερόλυμα. Τα συμβατικά φίλτρα δεν αντικαθιστούν τον ξηραντή, καθώς δεν εξασφαλίζουν από μόνα τους το απαιτούμενο σημείο δρόσου.
Το λάδι μπορεί να βρίσκεται στον αέρα ως υγρό αερόλυμα ή ως ατμός. Η διάκριση είναι ουσιαστική, επειδή διαφορετικές τεχνολογίες απαιτούνται για την απομάκρυνσή τους.
Η ανεπαρκής διήθηση μπορεί να προκαλέσει δυσλειτουργίες βαλβίδων, φθορά πνευματικών εξαρτημάτων, επιμόλυνση προϊόντων και αυξημένες ανάγκες συντήρησης.
Φίλτρα στερεών σωματιδίων
Τα φίλτρα σωματιδίων συγκρατούν στερεούς ρύπους μέσω κατάλληλων στοιχείων διήθησης.
Χρησιμοποιούνται για την προστασία ρυθμιστών, βαλβίδων, οργάνων και άλλων εξαρτημάτων.
Η απόδοση εξαρτάται από το μέγεθος των σωματιδίων, τη δομή του φίλτρου, την παροχή και τις συνθήκες λειτουργίας.
Δεν αρκεί να επιλέγεται ένα φίλτρο αποκλειστικά από μια ονομαστική τιμή σε μικρόμετρα. Πρέπει να εξετάζονται η πιστοποιημένη απόδοση, η επιτρεπόμενη παροχή και η πτώση πίεσης.
Φίλτρα συσσωμάτωσης
Τα φίλτρα συσσωμάτωσης, γνωστά ως coalescing filters, χρησιμοποιούνται κυρίως για την απομάκρυνση λεπτών υγρών αερολυμάτων νερού και λαδιού.
Τα μικροσκοπικά σταγονίδια συγκρατούνται και συνενώνονται μέσα στο φίλτρο, σχηματίζοντας μεγαλύτερες σταγόνες που αποστραγγίζονται.
Η αποτελεσματική λειτουργία απαιτεί κατάλληλη ταχύτητα ροής, σωστή εγκατάσταση και λειτουργική αποστράγγιση.
Τα φίλτρα συσσωμάτωσης δεν προορίζονται για την απομάκρυνση υδρατμών ή ατμών λαδιού.
Φίλτρα ενεργού άνθρακα
Τα φίλτρα ενεργού άνθρακα χρησιμοποιούν προσρόφηση για τη μείωση ορισμένων αέριων οργανικών ρύπων, συμπεριλαμβανομένων ατμών λαδιού.
Συνήθως τοποθετούνται μετά από κατάλληλη προδιήθηση και απομάκρυνση υγρών αερολυμάτων, ώστε να προστατεύεται το προσροφητικό υλικό.
Η απόδοση εξαρτάται από τη συγκέντρωση ρύπων, τη θερμοκρασία, την υγρασία, τον χρόνο επαφής και την κατάσταση του υλικού.
Η χρήση ενεργού άνθρακα δεν καθιστά αυτομάτως τον πεπιεσμένο αέρα κατάλληλο για αναπνοή, τρόφιμα ή φαρμακευτική παραγωγή.
Διαχωριστές συμπυκνωμάτων
Οι διαχωριστές νερού απομακρύνουν το υγρό συμπύκνωμα από τη ροή του αέρα, συχνά μέσω φυγοκεντρικής δράσης ή αλλαγής κατεύθυνσης.
Συνήθως εγκαθίστανται μετά τον μεταψύκτη ή σε κατάλληλα σημεία του συστήματος.
Πρέπει να διαθέτουν αξιόπιστη αποστράγγιση και να λειτουργούν εντός των προδιαγραφών παροχής.
Δεν αντικαθιστούν τους ξηραντές, καθώς δεν απομακρύνουν επαρκώς τους υδρατμούς.
ISO 8573-1 και ποιότητα πεπιεσμένου αέρα
Το ISO 8573-1 καθορίζει κλάσεις καθαρότητας για σωματίδια, νερό και λάδι.
Η ποιότητα περιγράφεται με τρεις ανεξάρτητες κλάσεις, συνήθως με τη σειρά σωματίδια : νερό : λάδι.
Για παράδειγμα, η ένδειξη ISO 8573-1 [2:4:2] περιγράφει τις αντίστοιχες απαιτήσεις καθαρότητας.
Η κλάση νερού 4 αντιστοιχεί σε σημείο δρόσου υπό πίεση έως +3°C, ενώ η κλάση νερού 2 αντιστοιχεί σε σημείο δρόσου έως -40°C.
Η τελική επιλογή φίλτρων πρέπει να βασίζεται στις απαιτήσεις της εφαρμογής και όχι σε μια γενική υπόσχεση «καθαρού αέρα».
Σωστή σειρά εγκατάστασης

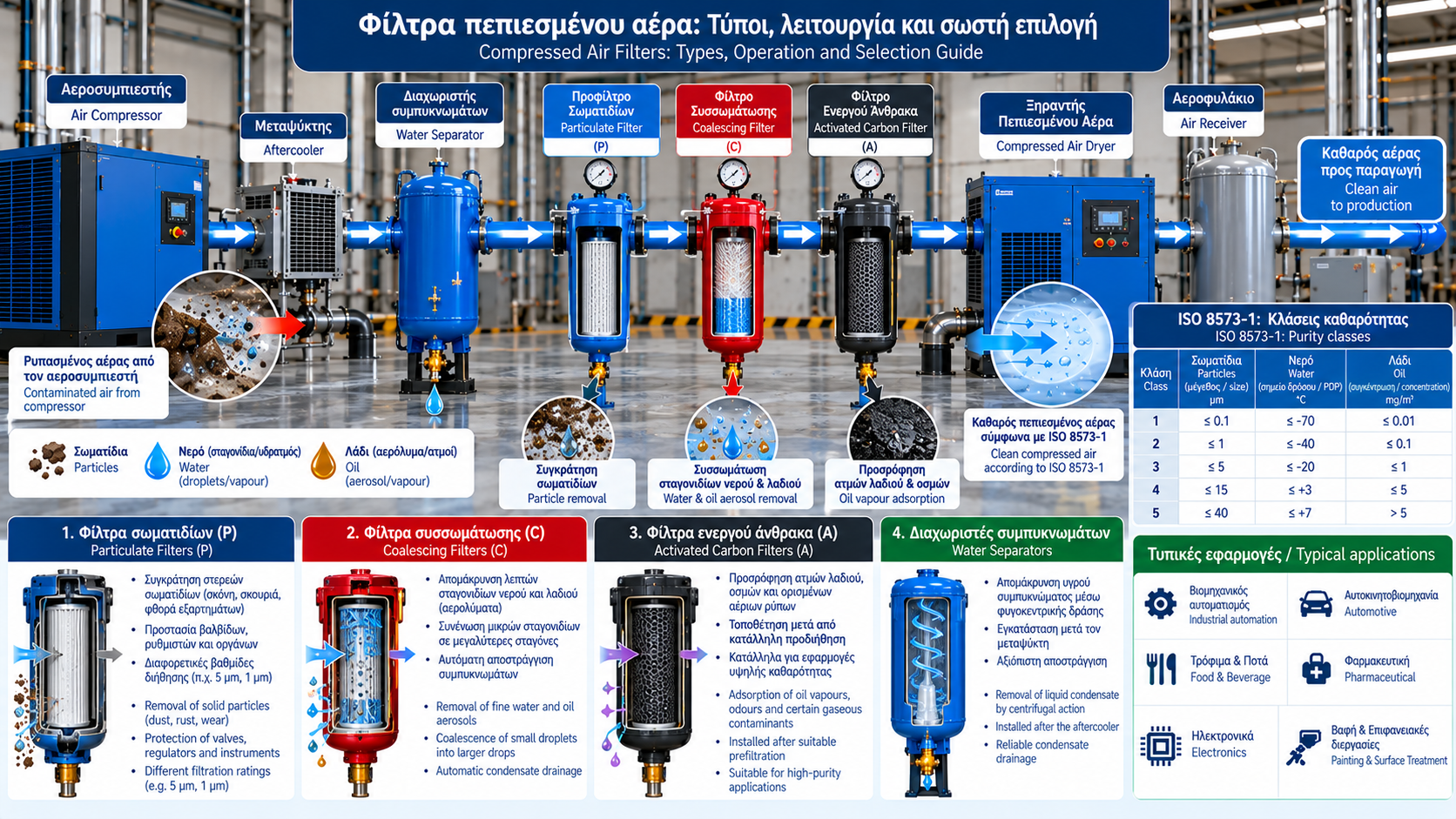

Μια ενδεικτική εγκατάσταση μπορεί να περιλαμβάνει αεροσυμπιεστή, μεταψύκτη, διαχωριστή συμπυκνωμάτων, αεροφυλάκιο, προφίλτρο, ξηραντή και τελικά φίλτρα.
Η ακριβής σειρά εξαρτάται από τον τύπο του ξηραντή, το είδος των ρύπων και τις οδηγίες του κατασκευαστή.
Οι προσροφητικοί ξηραντές συχνά απαιτούν κατάλληλη προδιήθηση για προστασία του προσροφητικού υλικού και μεταφίλτρα για τη συγκράτηση πιθανής σκόνης προσροφητικού.
Σε εγκαταστάσεις με ψυκτικούς ξηραντές, η θέση των φίλτρων καθορίζεται από τον σχεδιασμό του συστήματος και την επιθυμητή ποιότητα αέρα.
Πτώση πίεσης και κατανάλωση ενέργειας
Κάθε φίλτρο δημιουργεί αντίσταση στη ροή του αέρα.
Όταν η πτώση πίεσης αυξάνεται λόγω ρύπανσης ή ακατάλληλης διαστασιολόγησης, μπορεί να απαιτείται υψηλότερη πίεση παραγωγής για να διατηρηθεί η αναγκαία πίεση στα σημεία χρήσης.
Αυτό ενδέχεται να αυξήσει την ηλεκτρική κατανάλωση του συστήματος.
Η παρακολούθηση της διαφορικής πίεσης βοηθά στον εντοπισμό φραγμένων στοιχείων, αλλά η αντικατάσταση πρέπει να ακολουθεί και τα όρια χρόνου ή διάρκειας ζωής του κατασκευαστή.
Πώς επιλέγεται το κατάλληλο φίλτρο
Η επιλογή ξεκινά από την απαιτούμενη ποιότητα αέρα και τους ρύπους που πρέπει να απομακρυνθούν.
Ακολουθεί η αξιολόγηση της πραγματικής παροχής, της πίεσης, της θερμοκρασίας, της συγκέντρωσης ρύπων και της επιτρεπόμενης πτώσης πίεσης.
Οι ονομαστικές παροχές των κατασκευαστών ισχύουν σε συγκεκριμένες συνθήκες αναφοράς. Όταν αυτές διαφέρουν, απαιτείται κατάλληλη διόρθωση.
Για εφαρμογές υψηλής καθαρότητας πρέπει να εξετάζεται η τεκμηριωμένη απόδοση των φίλτρων σύμφωνα με τα σχετικά μέρη της σειράς ISO 12500.
Συντήρηση και συνηθισμένα προβλήματα
Η συντήρηση περιλαμβάνει επιθεώρηση της διαφορικής πίεσης, έλεγχο αποστραγγίσεων, αντικατάσταση στοιχείων και έλεγχο στεγανότητας.
Συνηθισμένα προβλήματα είναι η υπερβολική πτώση πίεσης, η μεταφορά συμπυκνωμάτων, η φθορά στοιχείων και η λειτουργία εκτός επιτρεπόμενων συνθηκών.
Πριν από οποιαδήποτε εργασία απαιτείται ασφαλής απομόνωση και αποσυμπίεση του εξοπλισμού.
Η επιλογή ανταλλακτικών πρέπει να ακολουθεί τις τεχνικές προδιαγραφές του κατασκευαστή.
Συμπέρασμα
Τα φίλτρα πεπιεσμένου αέρα αποτελούν ουσιαστικό μέρος της βιομηχανικής επεξεργασίας αέρα.
Τα φίλτρα σωματιδίων, τα φίλτρα συσσωμάτωσης και τα φίλτρα ενεργού άνθρακα αντιμετωπίζουν διαφορετικές μορφές ρύπανσης και δεν είναι εναλλάξιμα.
Η σωστή επιλογή απαιτεί σαφείς προδιαγραφές ποιότητας, κατάλληλη διαστασιολόγηση, ελεγχόμενη πτώση πίεσης και συστηματική συντήρηση.
