Fan Coils και ενδοδαπέδια με αντλία θερμότητας: Πώς λειτουργεί ο συνδυασμός

Η αντλία θερμότητας μπορεί να τροφοδοτήσει διαφορετικούς τύπους υδραυλικών τερματικών μονάδων θέρμανσης. Δύο χαρακτηριστικές επιλογές είναι η ενδοδαπέδια θέρμανση και οι μονάδες Fan Coil.

Η ενδοδαπέδια μεταφέρει θερμότητα στον χώρο μέσω της μεγάλης επιφάνειας του δαπέδου, ενώ τα Fan Coils χρησιμοποιούν εναλλάκτη νερού-αέρα και ανεμιστήρα για να θερμάνουν τον αέρα του δωματίου.

Ο συνδυασμός τους μπορεί να προσφέρει ευελιξία στον σχεδιασμό μιας κατοικίας ή ενός επαγγελματικού χώρου.

Ωστόσο, οι δύο τεχνολογίες έχουν διαφορετικά χαρακτηριστικά λειτουργίας και δεν μπορούν πάντα να συνδεθούν χωρίς πρόσθετο υδραυλικό εξοπλισμό.

Στον οδηγό αυτό εξετάζουμε πώς λειτουργεί ο συνδυασμός Fan Coils και ενδοδαπέδιας θέρμανσης με μία αντλία θερμότητας, ποιες θερμοκρασίες απαιτούνται και τι πρέπει να προσέξει ο μελετητής.

1. Πώς λειτουργεί η ενδοδαπέδια θέρμανση;

Η υδραυλική ενδοδαπέδια θέρμανση αποτελείται από σωληνώσεις τοποθετημένες μέσα ή κάτω από την κατασκευή του δαπέδου.

Το θερμό νερό κυκλοφορεί μέσα στις σωληνώσεις και μεταφέρει θερμότητα στην επιφάνεια του δαπέδου.

Από εκεί η θερμότητα αποδίδεται στον χώρο μέσω ακτινοβολίας και φυσικής συναγωγής.

Επειδή η επιφάνεια θέρμανσης είναι μεγάλη, το σύστημα μπορεί να λειτουργεί με σχετικά χαμηλή θερμοκρασία νερού.

Σε πολλές κατοικίες χρησιμοποιούνται θερμοκρασίες προσαγωγής περίπου 30–40°C, ανάλογα με τις θερμικές απώλειες και τα χαρακτηριστικά της εγκατάστασης.

Η ενδοδαπέδια θέρμανση προσφέρει ομοιόμορφη κατανομή θερμότητας, αλλά τα συμβατικά συστήματα με τσιμεντοκονία παρουσιάζουν σχετικά αργή θερμική απόκριση.

2. Πώς λειτουργούν τα Fan Coils;

Τα Fan Coils είναι υδραυλικές τερματικές μονάδες που περιλαμβάνουν έναν εναλλάκτη θερμότητας και έναν ανεμιστήρα.

Το ζεστό νερό από την αντλία θερμότητας κυκλοφορεί στον εναλλάκτη.

Ο ανεμιστήρας μεταφέρει αέρα μέσα από τον εναλλάκτη και τον διοχετεύει θερμότερο στον χώρο.

Σε αντίθεση με την ενδοδαπέδια, τα Fan Coils μπορούν να ανταποκριθούν σχετικά γρήγορα στις αλλαγές της θερμοκρασίας του δωματίου.

Η θερμική ισχύς τους εξαρτάται από:

• Τη θερμοκρασία προσαγωγής του νερού.

• Την παροχή νερού.

• Την παροχή αέρα.

• Τη θερμοκρασία του χώρου.

• Τα χαρακτηριστικά του εναλλάκτη.

• Την ταχύτητα λειτουργίας του ανεμιστήρα.

Δεν έχουν όλα τα Fan Coils την ίδια απόδοση σε χαμηλές θερμοκρασίες νερού.

Γι' αυτό η επιλογή τους πρέπει να βασίζεται στους πίνακες απόδοσης του κατασκευαστή για τις πραγματικές συνθήκες σχεδιασμού.

3. Μπορεί μία αντλία θερμότητας να τροφοδοτεί και τα δύο συστήματα;

Ναι. Μία κατάλληλα διαστασιολογημένη αντλία θερμότητας μπορεί να τροφοδοτεί τόσο ενδοδαπέδια θέρμανση όσο και Fan Coils.

Υπάρχουν δύο βασικές προσεγγίσεις.

Κοινή θερμοκρασία προσαγωγής

Αν τα Fan Coils έχουν επιλεγεί ώστε να αποδίδουν την απαιτούμενη θερμική ισχύ στην ίδια χαμηλή θερμοκρασία νερού με την ενδοδαπέδια, μπορεί να χρησιμοποιηθεί κοινή θερμοκρασία προσαγωγής.

Για παράδειγμα, μια εγκατάσταση μπορεί να σχεδιαστεί ώστε και τα δύο συστήματα να λειτουργούν με προσαγωγή περίπου 35°C.

Αυτό προϋποθέτει ότι τα Fan Coils αποδίδουν επαρκή ισχύ στις συγκεκριμένες συνθήκες.

Δεν αρκεί να αναφέρεται απλώς ότι μια μονάδα είναι συμβατή με αντλία θερμότητας.

Διαφορετικές θερμοκρασίες προσαγωγής

Σε άλλες εγκαταστάσεις, τα Fan Coils μπορεί να απαιτούν υψηλότερη θερμοκρασία νερού από την ενδοδαπέδια.

Τότε μπορεί να χρησιμοποιηθεί ξεχωριστό κύκλωμα χαμηλότερης θερμοκρασίας για το δάπεδο, με κατάλληλη διάταξη ανάμειξης και ελέγχου.

Η υδραυλική διαμόρφωση εξαρτάται από τη μελέτη και τις προδιαγραφές της αντλίας θερμότητας.

4. Παράδειγμα λειτουργίας σε διώροφη κατοικία

Ας εξετάσουμε μια κατοικία με δύο ορόφους.

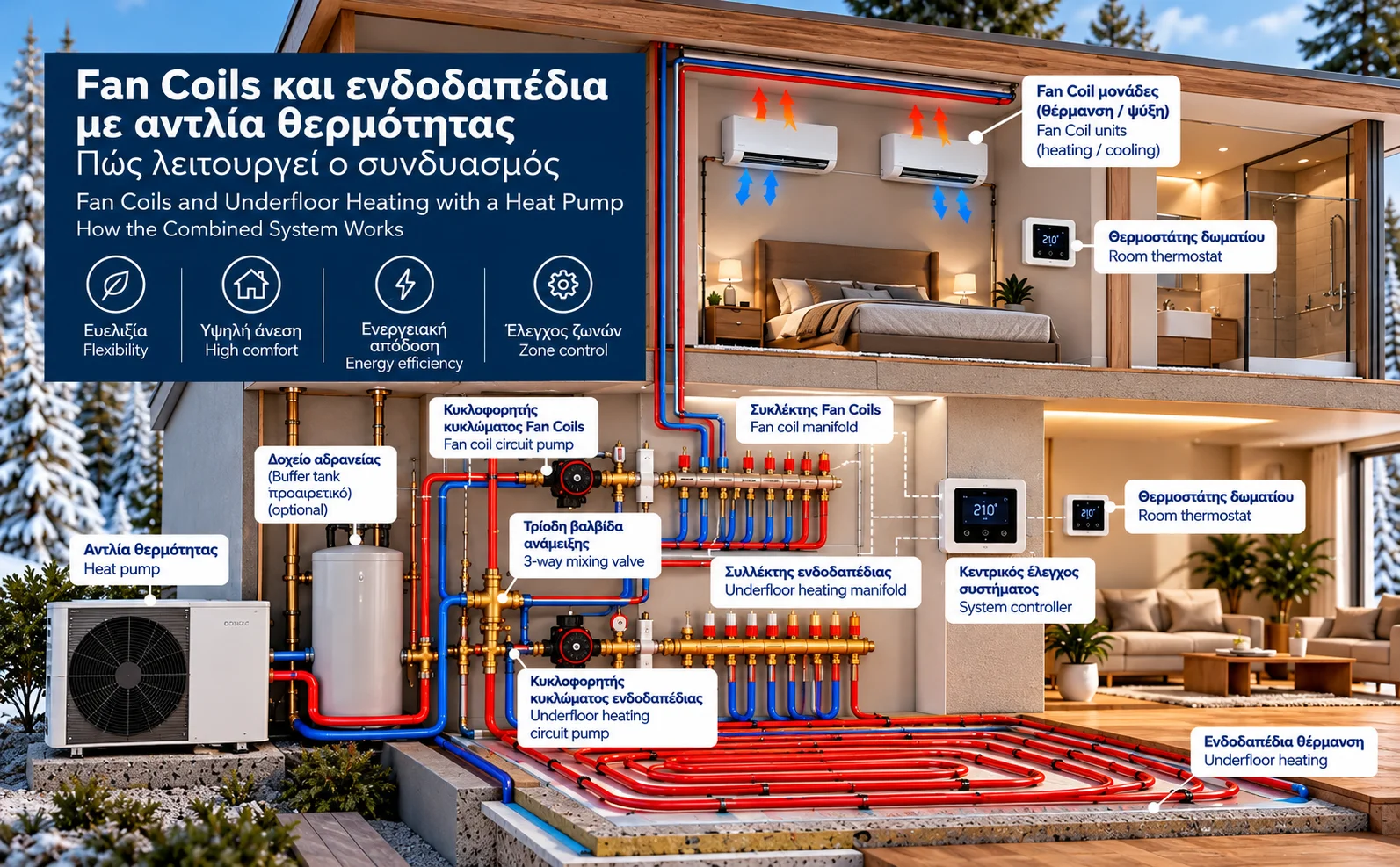

Στο ισόγειο εγκαθίσταται ενδοδαπέδια θέρμανση, ενώ στον πρώτο όροφο τοποθετούνται Fan Coils.

Η αντλία θερμότητας παράγει ζεστό νερό και το διοχετεύει στο δίκτυο θέρμανσης.

Το κύκλωμα του ισογείου τροφοδοτεί τον συλλέκτη της ενδοδαπέδιας, ο οποίος κατανέμει το νερό στις σωληνώσεις του δαπέδου.

Το κύκλωμα του πρώτου ορόφου τροφοδοτεί τα Fan Coils.

Κάθε σύστημα μπορεί να διαθέτει ξεχωριστό έλεγχο ζωνών.

Αν τα Fan Coils απαιτούν διαφορετική θερμοκρασία προσαγωγής, η εγκατάσταση πρέπει να σχεδιαστεί ώστε να εξασφαλίζονται οι κατάλληλες συνθήκες λειτουργίας για κάθε κύκλωμα.

Η κοινή πηγή θερμότητας δεν σημαίνει ότι όλα τα κυκλώματα πρέπει να έχουν τις ίδιες παροχές ή τους ίδιους αυτοματισμούς.

5. Ποιες θερμοκρασίες νερού χρειάζονται;

Οι θερμοκρασίες λειτουργίας εξαρτώνται από τη μελέτη.

Ενδεικτικά:

Οι παραπάνω τιμές δεν αποτελούν καθολικές προδιαγραφές.

Η πραγματική απαιτούμενη θερμοκρασία εξαρτάται από το φορτίο του χώρου και την απόδοση των τερματικών μονάδων.

Για την αντλία θερμότητας, η διατήρηση χαμηλής θερμοκρασίας προσαγωγής είναι γενικά ευνοϊκή για την ενεργειακή απόδοση.

6. Χρειάζεται δοχείο αδρανείας;

Το δοχείο αδρανείας δεν είναι υποχρεωτικό σε κάθε εγκατάσταση.

Η ανάγκη του εξαρτάται από:

• Τον ελάχιστο απαιτούμενο όγκο νερού.

• Την ελάχιστη παροχή της αντλίας θερμότητας.

• Τις απαιτήσεις απόψυξης.

• Τον αριθμό των ζωνών.

• Τη λειτουργία των βαλβίδων.

• Τη στρατηγική ελέγχου της εγκατάστασης.

Σε συστήματα όπου πολλές ζώνες μπορούν να κλείνουν ανεξάρτητα, πρέπει να εξασφαλίζεται ότι η αντλία θερμότητας διατηρεί τις απαιτούμενες συνθήκες κυκλοφορίας.

Ανάλογα με τον σχεδιασμό, μπορεί να απαιτείται δοχείο αδρανείας ή άλλη κατάλληλη υδραυλική λύση.

Η επιλογή πρέπει να ακολουθεί τις οδηγίες του κατασκευαστή.

7. Ο ρόλος των κυκλοφορητών και των συλλεκτών

Οι κυκλοφορητές εξασφαλίζουν τη μεταφορά του νερού μέσα στα κυκλώματα.

Ο συλλέκτης της ενδοδαπέδιας κατανέμει το νερό στις επιμέρους ζώνες.

Τα Fan Coils μπορούν να συνδέονται σε ξεχωριστό δίκτυο διανομής με κατάλληλες βαλβίδες ελέγχου.

Η υδραυλική μελέτη πρέπει να λαμβάνει υπόψη:

• Τις απαιτούμενες παροχές.

• Τις απώλειες πίεσης.

• Την εξισορρόπηση των κυκλωμάτων.

• Την αποφυγή ανεπιθύμητων αλληλεπιδράσεων.

• Τη διατήρηση της ελάχιστης παροχής της αντλίας θερμότητας.

Δεν απαιτείται υποχρεωτικά ξεχωριστός κυκλοφορητής για κάθε ομάδα τερματικών μονάδων. Αυτό εξαρτάται από το υδραυλικό διάγραμμα.

8. Πώς λειτουργούν οι θερμοστάτες;

Η ενδοδαπέδια θέρμανση και τα Fan Coils μπορούν να ελέγχονται ανεξάρτητα.

Για παράδειγμα, ένας θερμοστάτης στο ισόγειο μπορεί να ελέγχει τις ζώνες της ενδοδαπέδιας, ενώ διαφορετικοί θερμοστάτες στον πρώτο όροφο ελέγχουν τα Fan Coils.

Οι αυτοματισμοί πρέπει να συνεργάζονται με την αντλία θερμότητας.

Είναι σημαντικό να αποφεύγονται καταστάσεις όπου όλες οι βαλβίδες κλείνουν, ενώ η αντλία θερμότητας εξακολουθεί να απαιτεί κυκλοφορία νερού.

Η αντιστάθμιση μπορεί να προσαρμόζει τη θερμοκρασία προσαγωγής σύμφωνα με τις εξωτερικές συνθήκες.

9. Πλεονεκτήματα του συνδυασμού

Ευελιξία εγκατάστασης

Η ενδοδαπέδια μπορεί να χρησιμοποιηθεί σε χώρους όπου επιδιώκεται ομοιόμορφη θερμική άνεση, ενώ τα Fan Coils μπορούν να εξυπηρετούν χώρους με διαφορετικές απαιτήσεις.

Διαφορετική θερμική απόκριση

Τα Fan Coils αντιδρούν σχετικά γρήγορα στις μεταβολές θερμοκρασίας.

Η ενδοδαπέδια προσφέρει πιο αργή αλλά σταθερή θερμική απόκριση.

Δυνατότητα λειτουργίας με μία πηγή θερμότητας

Μία αντλία θερμότητας μπορεί να εξυπηρετεί διαφορετικές ζώνες, εφόσον η εγκατάσταση έχει σχεδιαστεί κατάλληλα.

Ενεργειακή απόδοση

Όταν και τα δύο συστήματα λειτουργούν αποτελεσματικά με χαμηλές θερμοκρασίες νερού, η αντλία θερμότητας μπορεί να επιτύχει ευνοϊκές συνθήκες λειτουργίας.

10. Μειονεκτήματα και τεχνικές δυσκολίες

Ο συνδυασμός παρουσιάζει και ορισμένες προκλήσεις.

Πιο σύνθετη υδραυλική εγκατάσταση: Ενδέχεται να απαιτούνται επιπλέον κυκλώματα, βαλβίδες και αυτοματισμοί.

Διαφορετικές θερμοκρασιακές απαιτήσεις: Αν τα Fan Coils απαιτούν υψηλότερη προσαγωγή, μπορεί να μειωθεί η απόδοση της αντλίας θερμότητας.

Διαφορετική θερμική αδράνεια: Η ενδοδαπέδια αντιδρά πιο αργά από τα Fan Coils.

Ανάγκη σωστού ελέγχου: Οι ζώνες πρέπει να λειτουργούν χωρίς να δημιουργούν προβλήματα ελάχιστης παροχής ή συχνών εκκινήσεων.

Θόρυβος Fan Coils: Ο ανεμιστήρας παράγει θόρυβο, ο οποίος πρέπει να λαμβάνεται υπόψη κατά την επιλογή της μονάδας.

11. Συχνά λάθη στον σχεδιασμό

Επιλογή Fan Coils μόνο από την ονομαστική ισχύ

Η ονομαστική ισχύς μπορεί να αναφέρεται σε θερμοκρασίες νερού διαφορετικές από εκείνες της πραγματικής εγκατάστασης.

Πρέπει να ελέγχεται η απόδοση στις συνθήκες σχεδιασμού.

Υπερβολικά υψηλή προσαγωγή

Η επιλογή υψηλής θερμοκρασίας για να καλυφθούν οι ανάγκες των Fan Coils μπορεί να μειώσει τη συνολική απόδοση της αντλίας θερμότητας.

Απουσία υδραυλικής εξισορρόπησης

Χωρίς σωστή ρύθμιση, ορισμένα κυκλώματα μπορεί να λαμβάνουν μεγαλύτερη παροχή από όση χρειάζονται.

Λανθασμένος έλεγχος ζωνών

Η ανεξάρτητη λειτουργία θερμοστατών και βαλβίδων πρέπει να συντονίζεται με τις απαιτήσεις της πηγής θερμότητας.

12. Συχνές ερωτήσεις

Μπορούν τα Fan Coils και η ενδοδαπέδια να λειτουργούν ταυτόχρονα;

Ναι, εφόσον η αντλία θερμότητας και το υδραυλικό δίκτυο έχουν σχεδιαστεί για το συνολικό φορτίο και τις απαιτούμενες παροχές.

Χρειάζονται δύο αντλίες θερμότητας;

Όχι απαραίτητα. Μία κατάλληλη αντλία θερμότητας μπορεί να τροφοδοτεί και τα δύο συστήματα.

Χρειάζεται πάντα τρίοδη βαλβίδα;

Όχι. Αν τα δύο συστήματα λειτουργούν σωστά στην ίδια θερμοκρασία προσαγωγής, μπορεί να μη χρειάζεται ανάμειξη.

Είναι οικονομικότερος ο συνδυασμός;

Δεν είναι απαραίτητα οικονομικότερος από μια εγκατάσταση με ένα μόνο είδος τερματικών μονάδων. Η οικονομική απόδοση εξαρτάται από τη μελέτη, τη θερμοκρασία προσαγωγής, τη χρήση και το κόστος εγκατάστασης.

Συμπέρασμα

Ο συνδυασμός Fan Coils και ενδοδαπέδιας θέρμανσης με μία αντλία θερμότητας μπορεί να αποτελέσει μια ευέλικτη λύση για κατοικίες και επαγγελματικά κτίρια.

Η επιτυχία της εγκατάστασης εξαρτάται από τη σωστή επιλογή τερματικών μονάδων, τις θερμοκρασίες λειτουργίας, τον υδραυλικό σχεδιασμό και τους αυτοματισμούς.

Ιδιαίτερη σημασία έχει η επιλογή Fan Coils που μπορούν να καλύπτουν τις θερμικές ανάγκες του χώρου με όσο το δυνατόν χαμηλότερη θερμοκρασία νερού.

Με σωστή μελέτη και εγκατάσταση, τα δύο συστήματα μπορούν να συνεργάζονται αποτελεσματικά με μία κοινή πηγή θερμότητας.
