Εξατμιστής, συμπυκνωτής και εκτονωτική βαλβίδα αντλίας θερμότητας: Λειτουργία και προβλήματα
Μια αντλία θερμότητας μεταφέρει θερμότητα μέσω ενός κλειστού ψυκτικού κυκλώματος. Εκτός από τον συμπιεστή, τρία εξαρτήματα έχουν καθοριστικό ρόλο: ο εξατμιστής, ο συμπυκνωτής και η εκτονωτική βαλβίδα.
Ο εξατμιστής επιτρέπει στο ψυκτικό μέσο να απορροφήσει θερμότητα, ο συμπυκνωτής επιτρέπει την απόδοσή της και η εκτονωτική βαλβίδα ρυθμίζει τη ροή του ψυκτικού προς την πλευρά χαμηλής πίεσης.
Η σωστή συνεργασία τους επηρεάζει την ενεργειακή απόδοση, τη σταθερότητα λειτουργίας και τη διάρκεια ζωής της εγκατάστασης.

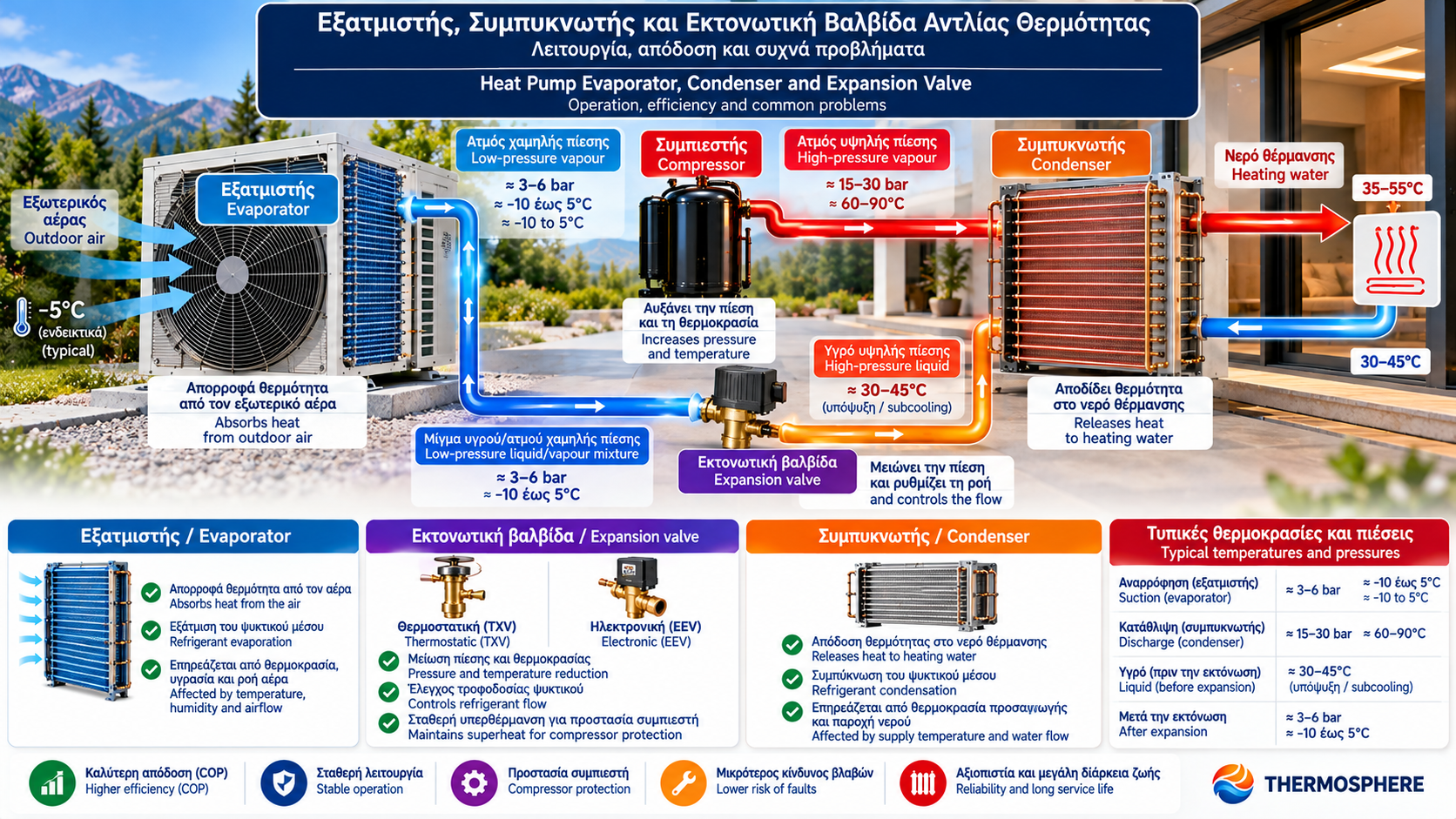

1. Πώς συνεργάζονται τα τρία εξαρτήματα;
Σε μια αντλία θερμότητας αέρα-νερού, κατά τη λειτουργία θέρμανσης, η διαδικασία περιλαμβάνει:
Εξατμιστή: Το ψυκτικό απορροφά θερμότητα από τον εξωτερικό αέρα και εξατμίζεται.
Συμπιεστή: Ο ψυκτικός ατμός συμπιέζεται, αυξάνοντας την πίεση και τη θερμοκρασία του.
Συμπυκνωτή: Το ψυκτικό αποδίδει θερμότητα στο νερό της θέρμανσης και συμπυκνώνεται.
Εκτονωτική βαλβίδα: Η πίεση του ψυκτικού μειώνεται πριν επιστρέψει στον εξατμιστή.
Η διαδικασία επαναλαμβάνεται όσο η μονάδα λειτουργεί.
Στις αναστρέψιμες αντλίες θερμότητας, οι λειτουργικοί ρόλοι των εναλλακτών μπορούν να αντιστρέφονται, για παράδειγμα κατά την απόψυξη.
2. Τι είναι ο εξατμιστής;
Ο εξατμιστής είναι ο εναλλάκτης στον οποίο το ψυκτικό μέσο απορροφά θερμότητα από μια πηγή.
Σε μια αντλία θερμότητας αέρα-νερού που λειτουργεί σε θέρμανση, ο εξωτερικός εναλλάκτης λειτουργεί συνήθως ως εξατμιστής.
Ο ανεμιστήρας οδηγεί εξωτερικό αέρα μέσα από την επιφάνειά του. Το ψυκτικό, που βρίσκεται σε χαμηλότερη θερμοκρασία, απορροφά θερμότητα.
Η απορρόφηση θερμότητας επιτρέπει στο ψυκτικό να εξατμιστεί.
Ακόμη και όταν ο εξωτερικός αέρας είναι κρύος, μπορεί να μεταφερθεί θερμότητα προς το ψυκτικό, εφόσον υπάρχει η κατάλληλη θερμοκρασιακή διαφορά.
3. Γιατί ο εξατμιστής επηρεάζει την απόδοση;
Η αποτελεσματικότητα της μεταφοράς θερμότητας εξαρτάται από:
Την επιφάνεια του εναλλάκτη.
Τη ροή του αέρα.
Την καθαριότητα των πτερυγίων.
Την εξωτερική θερμοκρασία.
Την υγρασία.
Τη θερμοκρασία εξάτμισης.
Τη λειτουργία του ανεμιστήρα.
Όταν ο εξατμιστής δεν απορροφά επαρκή θερμότητα, η απόδοση μπορεί να μειωθεί.
Η συσσώρευση πάγου ή ρύπων περιορίζει τη μεταφορά θερμότητας και μπορεί να αυξήσει την απαιτούμενη ηλεκτρική κατανάλωση.
4. Γιατί δημιουργείται πάγος στον εξατμιστή;
Σε ψυχρές και υγρές συνθήκες, η επιφάνεια του εξωτερικού εναλλάκτη μπορεί να βρίσκεται κάτω από το σημείο πήξης.
Η υγρασία του αέρα μπορεί τότε να παγώσει επάνω στα πτερύγια.
Η δημιουργία πάγου σε συγκεκριμένες συνθήκες είναι φυσιολογικό φαινόμενο για πολλές αντλίες θερμότητας αέρα-νερού.
Η μονάδα χρησιμοποιεί κύκλους απόψυξης για να απομακρύνει τον πάγο.
Πρόβλημα υπάρχει όταν η απόψυξη δεν πραγματοποιείται σωστά ή ο πάγος παραμένει υπερβολικά.
Πιθανές αιτίες περιλαμβάνουν προβλήματα αισθητήρων, ανεμιστήρα, αποστράγγισης ή ψυκτικού κυκλώματος.
5. Τι είναι ο συμπυκνωτής;
Ο συμπυκνωτής είναι ο εναλλάκτης στον οποίο το ψυκτικό μέσο αποδίδει θερμότητα και μετατρέπεται από ατμό σε υγρό.
Στην αντλία θερμότητας αέρα-νερού, κατά τη λειτουργία θέρμανσης, ο συμπυκνωτής μεταφέρει θερμότητα στο νερό του υδραυλικού κυκλώματος.
Σε πολλές μονάδες χρησιμοποιούνται πλακοειδείς εναλλάκτες θερμότητας, ενώ σε άλλες εφαρμόζονται διαφορετικές κατασκευές.
Ο συμπυκνωτής δεν πρέπει να συγχέεται με το δοχείο αδρανείας ή το δοχείο ζεστού νερού χρήσης.
6. Πώς επηρεάζει ο συμπυκνωτής τον COP;
Η θερμοκρασία του νερού θέρμανσης επηρεάζει την απαιτούμενη θερμοκρασία συμπύκνωσης.
Όταν ζητάμε υψηλότερη θερμοκρασία προσαγωγής, ο συμπιεστής χρειάζεται γενικά να λειτουργήσει με μεγαλύτερη θερμοκρασιακή ανύψωση.
Αυτό συνήθως μειώνει τον COP.
Για παράδειγμα, μια μονάδα μπορεί να λειτουργεί αποδοτικότερα με προσαγωγή 35°C σε σχέση με προσαγωγή 55°C, όταν οι υπόλοιπες συνθήκες είναι συγκρίσιμες.
Η πραγματική διαφορά πρέπει να επιβεβαιώνεται από τα τεχνικά δεδομένα της συγκεκριμένης συσκευής.
7. Τι προβλήματα μπορεί να εμφανίσει ο συμπυκνωτής;
Πιθανές δυσλειτουργίες περιλαμβάνουν:
Επικαθίσεις ή ρύπανση στην πλευρά του νερού.
Ανεπαρκή παροχή νερού.
Εγκλωβισμένο αέρα στο υδραυλικό κύκλωμα.
Ανεπιθύμητες απώλειες πίεσης.
Προβλήματα αισθητήρων.
Εσωτερική διαρροή εναλλάκτη, σε σπανιότερες περιπτώσεις.
Μειωμένη μεταφορά θερμότητας μπορεί να οδηγήσει σε υψηλότερες θερμοκρασίες συμπύκνωσης, προστατευτικές διακοπές ή ανεπαρκή θέρμανση.
Η σωστή διάγνωση πρέπει να ξεχωρίζει τα προβλήματα του εναλλάκτη από εκείνα του κυκλοφορητή ή της συνολικής εγκατάστασης.
8. Τι είναι η εκτονωτική βαλβίδα;
Η εκτονωτική βαλβίδα είναι διάταξη που επιτρέπει στο ψυκτικό να περάσει από την πλευρά υψηλής πίεσης προς την πλευρά χαμηλής πίεσης.
Κατά την εκτόνωση μειώνεται η πίεση του ψυκτικού και μεταβάλλεται η θερμοκρασιακή του κατάσταση.
Η βαλβίδα ελέγχει επίσης την τροφοδοσία ψυκτικού προς τον εξατμιστή.
Η σωστή ρύθμιση είναι σημαντική ώστε ο εξατμιστής να αξιοποιείται αποτελεσματικά χωρίς να επιστρέφει ανεπιθύμητη ποσότητα υγρού στον συμπιεστή.
9. Θερμοστατική και ηλεκτρονική εκτονωτική βαλβίδα
Θερμοστατική εκτονωτική βαλβίδα — TXV
Η θερμοστατική εκτονωτική βαλβίδα ρυθμίζει τη ροή του ψυκτικού με μηχανισμό που ανταποκρίνεται στις συνθήκες υπερθέρμανσης.
Χρησιμοποιείται σε διάφορες ψυκτικές εφαρμογές.
Ηλεκτρονική εκτονωτική βαλβίδα — EEV
Η ηλεκτρονική εκτονωτική βαλβίδα ελέγχεται από το ηλεκτρονικό σύστημα της μονάδας.
Μπορεί να προσαρμόζει το άνοιγμά της με βάση δεδομένα αισθητήρων και αλγορίθμους ελέγχου.
Σε πολλές σύγχρονες αντλίες θερμότητας με μεταβλητή ισχύ, η EEV συμβάλλει στον ακριβέστερο έλεγχο της τροφοδοσίας ψυκτικού σε διαφορετικές συνθήκες.
Η παρουσία EEV δεν εγγυάται από μόνη της καλύτερη απόδοση χωρίς σωστό σχεδιασμό και ρύθμιση.
10. Τι είναι η υπερθέρμανση ψυκτικού;
Η υπερθέρμανση (superheat) είναι η διαφορά ανάμεσα στην πραγματική θερμοκρασία του ψυκτικού ατμού και στη θερμοκρασία κορεσμού που αντιστοιχεί στην πίεσή του.
Χρησιμοποιείται ως σημαντική παράμετρος ελέγχου και διάγνωσης του ψυκτικού κυκλώματος.
Η κατάλληλη υπερθέρμανση βοηθά στην ορθή τροφοδοσία του εξατμιστή και στην προστασία του συμπιεστή.
Δεν υπάρχει μία σωστή τιμή υπερθέρμανσης για κάθε συσκευή και κάθε κατάσταση λειτουργίας.
11. Τι είναι η υπόψυξη;
Η υπόψυξη (subcooling) είναι η διαφορά ανάμεσα στη θερμοκρασία κορεσμού στην πλευρά υψηλής πίεσης και στην πραγματική θερμοκρασία του υγρού ψυκτικού.
Η παράμετρος αυτή χρησιμοποιείται στην αξιολόγηση της λειτουργίας ορισμένων ψυκτικών κυκλωμάτων.
Η ερμηνεία της εξαρτάται από την αρχιτεκτονική της συσκευής, το ψυκτικό μέσο και τις οδηγίες του κατασκευαστή.
Οι μετρήσεις πρέπει να γίνονται από εξειδικευμένο τεχνικό.
12. Ποια συμπτώματα δείχνουν πιθανή δυσλειτουργία;
Σύμπτωμα | Πιθανές αιτίες |
Μειωμένη θέρμανση | Ρύπανση εναλλάκτη, ανεπαρκής παροχή, δυσλειτουργία ψυκτικού κυκλώματος |
Συχνές αποψύξεις | Συνθήκες υγρασίας, περιορισμένη ροή αέρα, αισθητήρες ή άλλες δυσλειτουργίες |
Υψηλή πίεση λειτουργίας | Περιορισμένη απόδοση συμπυκνωτή, πρόβλημα παροχής νερού ή άλλη αιτία |
Χαμηλή απόδοση εξατμιστή | Πάγος, ρύποι, ανεμιστήρας ή λανθασμένη τροφοδοσία ψυκτικού |
Ασταθής λειτουργία | Αισθητήρες, εκτονωτική βαλβίδα, έλεγχος ή μεταβαλλόμενες συνθήκες |
Τα συμπτώματα δεν αποτελούν από μόνα τους οριστική διάγνωση.
13. Μπορεί μια βουλωμένη εκτονωτική βαλβίδα να προκαλέσει βλάβη;
Μια δυσλειτουργία ή απόφραξη της εκτονωτικής διάταξης μπορεί να περιορίσει την παροχή ψυκτικού.
Αυτό μπορεί να οδηγήσει σε ανεπαρκή τροφοδοσία του εξατμιστή, χαμηλότερη θερμική απόδοση ή προστατευτικές διακοπές.
Παρόμοια συμπτώματα μπορεί να εμφανιστούν και από άλλες αιτίες.
Η αντικατάσταση της βαλβίδας χωρίς προηγούμενη διάγνωση δεν αποτελεί σωστή πρακτική.
14. Πώς συντηρούνται οι εναλλάκτες;
Η συντήρηση εξαρτάται από τον τύπο της μονάδας και τις οδηγίες του κατασκευαστή.
Εξωτερικός εναλλάκτης
Ελέγχονται:
Η καθαριότητα των πτερυγίων.
Η ελεύθερη ροή αέρα.
Η κατάσταση του ανεμιστήρα.
Η απομάκρυνση νερών απόψυξης.
Τυχόν εμφανείς μηχανικές φθορές.
Εναλλάκτης νερού
Ελέγχονται:
Η ποιότητα του νερού.
Τα φίλτρα και οι διαχωριστές ρύπων.
Η παροχή νερού.
Οι ενδείξεις πίεσης και θερμοκρασίας.
Τυχόν σημάδια διαρροής.
Επεμβάσεις καθαρισμού στο εσωτερικό του εναλλάκτη πρέπει να γίνονται μόνο με εγκεκριμένες μεθόδους.
15. Πότε χρειάζεται εξειδικευμένος τεχνικός;
Απαιτείται τεχνικός όταν:
Εμφανίζονται επαναλαμβανόμενα σφάλματα ψυκτικού κυκλώματος.
Η μονάδα σταματά λόγω πιέσεων ή θερμοκρασιών.
Υπάρχουν ενδείξεις διαρροής ψυκτικού.
Ο εξατμιστής παγώνει ασυνήθιστα και δεν αποψύχεται σωστά.
Υπάρχει υποψία δυσλειτουργίας εκτονωτικής βαλβίδας.
Απαιτείται άνοιγμα του ψυκτικού κυκλώματος.
Οι εργασίες στο ψυκτικό κύκλωμα απαιτούν κατάλληλη κατάρτιση, εξοπλισμό και τις προβλεπόμενες πιστοποιήσεις ή άδειες.
Ιδιαίτερη προσοχή χρειάζεται σε εύφλεκτα ψυκτικά όπως το R290.
16. Συχνές ερωτήσεις
Είναι ο εξατμιστής και ο συμπυκνωτής το ίδιο εξάρτημα;
Είναι και οι δύο εναλλάκτες θερμότητας, αλλά επιτελούν διαφορετικές λειτουργίες ανάλογα με τη φάση λειτουργίας του συστήματος.
Γιατί ο εξωτερικός εναλλάκτης παγώνει;
Επειδή η επιφάνειά του μπορεί να βρίσκεται κάτω από το σημείο πήξης σε συνθήκες υψηλής υγρασίας. Η ελεγχόμενη απόψυξη αποτελεί φυσιολογική λειτουργία.
Τι κάνει η εκτονωτική βαλβίδα;
Μειώνει την πίεση του ψυκτικού και ρυθμίζει την τροφοδοσία προς τον εξατμιστή.
Είναι καλύτερη η ηλεκτρονική εκτονωτική βαλβίδα;
Προσφέρει δυνατότητες ακριβούς ηλεκτρονικού ελέγχου, αλλά η συνολική απόδοση εξαρτάται από τη σχεδίαση και τις ρυθμίσεις της μονάδας.
Μπορώ να καθαρίσω μόνος μου τον εξατμιστή;
Μόνο εφόσον το επιτρέπει ρητά το εγχειρίδιο και χωρίς επεμβάσεις σε ηλεκτρικά, μηχανικά ή ψυκτικά μέρη.
Μπορεί ένας βρόμικος εναλλάκτης να αυξήσει την κατανάλωση;
Ναι. Η περιορισμένη μεταφορά θερμότητας μπορεί να μειώσει την απόδοση και να αυξήσει την κατανάλωση για την ίδια θερμική απαίτηση.
Συμπέρασμα
Ο εξατμιστής, ο συμπυκνωτής και η εκτονωτική βαλβίδα είναι απαραίτητα στοιχεία του ψυκτικού κυκλώματος.
Ο εξατμιστής απορροφά θερμότητα, ο συμπυκνωτής την αποδίδει και η εκτονωτική βαλβίδα ρυθμίζει την εκτόνωση και την τροφοδοσία του ψυκτικού.
Η σωστή λειτουργία των τριών εξαρτημάτων συμβάλλει στην ενεργειακή απόδοση, στην προστασία του συμπιεστή και στην αξιοπιστία της αντλίας θερμότητας.
