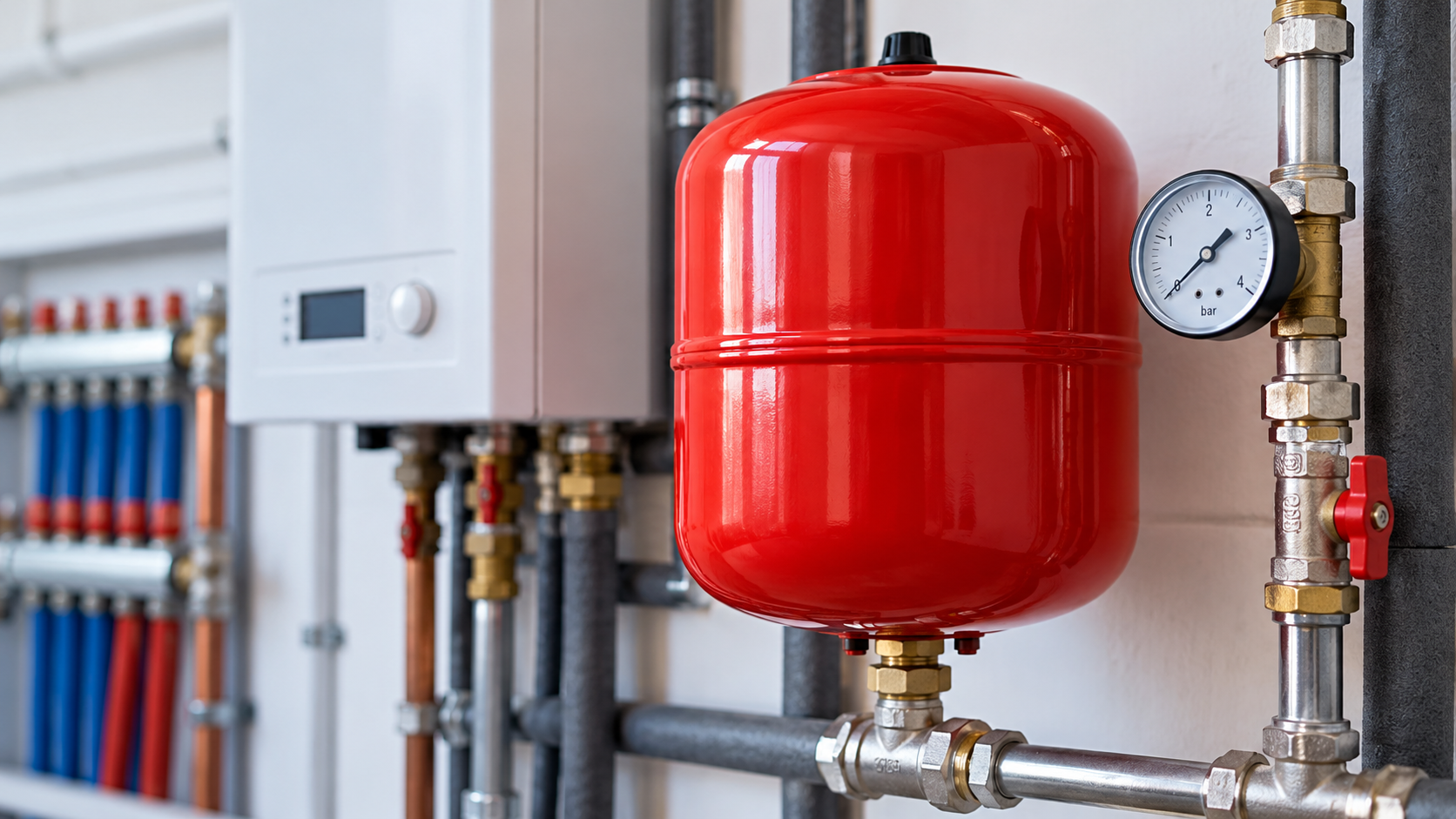

Γιατί είναι σημαντική η σωστή επιλογή δοχείου διαστολής;
Το δοχείο διαστολής αποτελεί βασικό εξάρτημα κάθε κλειστού κυκλώματος θέρμανσης. Ο ρόλος του είναι να απορροφά την αύξηση του όγκου του νερού όταν αυτό θερμαίνεται, περιορίζοντας την άνοδο της πίεσης.
Η επιλογή του σωστού δοχείου δεν εξαρτάται μόνο από την ισχύ του λέβητα ή τα τετραγωνικά της κατοικίας. Καθοριστικό ρόλο παίζουν ο συνολικός όγκος νερού της εγκατάστασης, η θερμοκρασία λειτουργίας, το στατικό ύψος και οι πιέσεις του κυκλώματος.
Ένα δοχείο με ανεπαρκή χωρητικότητα μπορεί να προκαλεί μεγάλες μεταβολές πίεσης, ακόμη και όταν όλα τα υπόλοιπα εξαρτήματα λειτουργούν κανονικά.
1. Τι συμβαίνει όταν το δοχείο διαστολής είναι μικρό;
Καθώς θερμαίνεται το νερό, ο όγκος του αυξάνεται. Επειδή το κύκλωμα είναι κλειστό, η επιπλέον ποσότητα πρέπει να απορροφηθεί από το δοχείο διαστολής.
Αν η διαθέσιμη χωρητικότητα είναι ανεπαρκής, μπορεί να παρατηρηθούν:
Μεγάλη αύξηση της πίεσης όταν λειτουργεί η θέρμανση.
Άνοιγμα της βαλβίδας ασφαλείας και αποβολή νερού.
Πτώση της πίεσης όταν η εγκατάσταση κρυώνει.
Συχνή ανάγκη συμπλήρωσης νερού.
Επαναλαμβανόμενες διακοπές λειτουργίας λόγω χαμηλής πίεσης.
Τα ίδια συμπτώματα μπορεί να εμφανιστούν και από λανθασμένη προπίεση ή βλάβη της μεμβράνης. Επομένως, δεν σημαίνουν απαραίτητα ότι χρειάζεται μεγαλύτερο δοχείο.
2. Ποια στοιχεία χρειάζονται για τον υπολογισμό;
Πριν επιλέξουμε δοχείο διαστολής, πρέπει να γνωρίζουμε πέντε βασικά στοιχεία.
Συνολικός όγκος νερού
Υπολογίζουμε το νερό που περιέχεται:
Στον λέβητα ή στην αντλία θερμότητας.
Στα θερμαντικά σώματα ή στην ενδοδαπέδια θέρμανση.
Στις σωληνώσεις.
Στους συλλέκτες και στα υπόλοιπα υδραυλικά εξαρτήματα.
Σε τυχόν δοχείο αδρανείας (buffer tank).
Μια εγκατάσταση με μεγάλο buffer tank μπορεί να χρειάζεται σημαντικά μεγαλύτερο δοχείο διαστολής από μια άλλη με λέβητα ίδιας ισχύος.
Θερμοκρασία λειτουργίας
Όσο περισσότερο θερμαίνεται το νερό, τόσο περισσότερο διαστέλλεται.
Για παράδειγμα, η μεταβολή του όγκου από τους 10°C στους 80°C είναι περίπου 2,9%. Σε χαμηλότερες θερμοκρασίες λειτουργίας, η διαστολή είναι μικρότερη.
Στατικό ύψος εγκατάστασης
Το στατικό ύψος είναι η κατακόρυφη απόσταση από το σημείο σύνδεσης του δοχείου μέχρι το υψηλότερο σημείο του κυκλώματος.
Επηρεάζει την ελάχιστη πίεση που απαιτείται ώστε η εγκατάσταση να παραμένει σωστά γεμάτη.
Πίεση πλήρωσης και προπίεση
Η πίεση πλήρωσης αφορά το νερό της εγκατάστασης, ενώ η προπίεση αφορά το αέριο στο εσωτερικό του δοχείου.
Οι δύο τιμές σχετίζονται, αλλά δεν είναι το ίδιο πράγμα. Πρέπει να καθορίζονται σύμφωνα με το στατικό ύψος, τις απαιτήσεις του συστήματος και τις οδηγίες του κατασκευαστή.
Μέγιστη επιτρεπόμενη πίεση
Η εγκατάσταση διαθέτει συγκεκριμένα όρια πίεσης και βαλβίδα ασφαλείας.
Ο υπολογισμός πρέπει να εξασφαλίζει ότι η πίεση κατά τη θέρμανση παραμένει κάτω από το επιτρεπόμενο όριο, με το κατάλληλο περιθώριο ασφαλείας.
3. Πόσα λίτρα πρέπει να είναι το δοχείο διαστολής;
Δεν υπάρχει μία χωρητικότητα κατάλληλη για όλες τις εγκαταστάσεις.
Ένας λέβητας 24 kW μπορεί να συνδέεται με ένα μικρό κύκλωμα λίγων θερμαντικών σωμάτων ή με μια μεγαλύτερη εγκατάσταση που περιλαμβάνει πολλές σωληνώσεις και δοχείο αδρανείας.
Παρότι η ισχύς του λέβητα είναι χρήσιμο στοιχείο, δεν αρκεί για την επιλογή δοχείου.
Η χωρητικότητα πρέπει να προκύπτει από τη διαστολή του συνολικού όγκου νερού και την πραγματική ικανότητα απορρόφησης του δοχείου στις πιέσεις λειτουργίας.
4. Παράδειγμα υπολογισμού χωρητικότητας
Ας εξετάσουμε ένα απλοποιημένο παράδειγμα κλειστής εγκατάστασης θέρμανσης.
Δεδομένα:
Συνολικός όγκος νερού: 200 λίτρα.
Αρχική θερμοκρασία: 10°C.
Μέγιστη θερμοκρασία: 80°C.
Συντελεστής διαστολής: περίπου 2,9%.
Προπίεση δοχείου: 1,0 bar.
Μέγιστη πίεση υπολογισμού: 2,5 bar.
Βήμα 1: Υπολογισμός διαστολής νερού
Ο επιπλέον όγκος νερού υπολογίζεται ως εξής:
200 × 0,029 = 5,8 λίτρα
Άρα, κατά τη θέρμανση, το νερό αυξάνει τον όγκο του περίπου κατά 5,8 λίτρα.
Βήμα 2: Υπολογισμός της ικανότητας απορρόφησης
Το δοχείο δεν μπορεί να απορροφήσει νερό ίσο με ολόκληρη την ονομαστική χωρητικότητά του, επειδή μέρος του εσωτερικού του καταλαμβάνεται από συμπιεσμένο αέριο.
Για έναν απλοποιημένο θεωρητικό υπολογισμό χρησιμοποιούμε απόλυτες πιέσεις.
Η προπίεση 1,0 bar αντιστοιχεί περίπου σε 2,0 bar απόλυτης πίεσης και η μέγιστη πίεση 2,5 bar αντιστοιχεί περίπου σε 3,5 bar απόλυτης πίεσης.
Εφόσον η αρχική πίεση νερού θεωρηθεί ίση με την προπίεση, το θεωρητικό ποσοστό απορρόφησης είναι:
1 − (2,0 / 3,5) = 0,429
Δηλαδή περίπου 42,9% της ονομαστικής χωρητικότητας.
Βήμα 3: Θεωρητική ελάχιστη χωρητικότητα
5,8 / 0,429 = 13,5 λίτρα περίπου
Το αποτέλεσμα αυτό είναι μόνο η θεωρητική ελάχιστη χωρητικότητα με τις συγκεκριμένες παραδοχές.
Δεν περιλαμβάνει απαραίτητη εφεδρεία νερού, ανοχές και πρόσθετα περιθώρια σχεδιασμού. Επίσης, αν η πραγματική πίεση πλήρωσης είναι μεγαλύτερη από την προπίεση, η διαθέσιμη απορρόφηση μεταβάλλεται.
Επομένως, στην πράξη εξετάζεται μεγαλύτερο τυποποιημένο δοχείο, με τελική διαστασιολόγηση σύμφωνα με τις απαιτήσεις της εγκατάστασης και τα στοιχεία του κατασκευαστή.
Σημαντικό: Το παράδειγμα εξηγεί τη μέθοδο υπολογισμού. Δεν αποτελεί οδηγία επιλογής συγκεκριμένου δοχείου για πραγματική εγκατάσταση.
5. Πώς επηρεάζει η προπίεση τη λειτουργία;
Η προπίεση είναι η πίεση του αερίου που βρίσκεται πίσω από τη μεμβράνη του δοχείου.
Όταν το νερό θερμαίνεται και διαστέλλεται, εισέρχεται στο δοχείο και συμπιέζει το αέριο. Με αυτόν τον τρόπο περιορίζεται η αύξηση της πίεσης στο κύκλωμα.
Αν η προπίεση είναι λανθασμένη, μειώνεται η αποτελεσματική ικανότητα απορρόφησης.
Η εργοστασιακή τιμή δεν είναι απαραίτητα σωστή για κάθε εγκατάσταση.
Για αξιόπιστη μέτρηση, η πλευρά νερού του δοχείου πρέπει να έχει αποσυμπιεστεί κατάλληλα. Η μέτρηση ενώ το δοχείο βρίσκεται υπό πίεση νερού δεν δείχνει απαραίτητα την πραγματική προπίεση.
Ο έλεγχος και η ρύθμιση πρέπει να γίνονται από κατάλληλα εκπαιδευμένο τεχνικό.
6. Είναι καλύτερο ένα μεγαλύτερο δοχείο διαστολής;
Ένα μεγαλύτερο δοχείο μπορεί να απορροφά μεγαλύτερη ποσότητα διαστελλόμενου νερού και να περιορίζει περισσότερο τις διακυμάνσεις πίεσης.
Αυτό όμως δεν σημαίνει ότι πρέπει να επιλέγουμε αυθαίρετα τη μεγαλύτερη διαθέσιμη χωρητικότητα.
Πρέπει να ελέγχονται:
Η συμβατότητα με το υγρό του κυκλώματος.
Η μέγιστη πίεση και θερμοκρασία λειτουργίας.
Η κατάλληλη προπίεση.
Η σωστή υδραυλική σύνδεση.
Ο διαθέσιμος χώρος και η πρόσβαση για συντήρηση.
Ένα μεγαλύτερο δοχείο δεν διορθώνει βλάβες άλλων εξαρτημάτων, όπως έναν αυτόματο πλήρωσης που δεν κλείνει σωστά.
7. Ενσωματωμένο ή εξωτερικό δοχείο διαστολής;
Πολλοί επιτοίχιοι λέβητες διαθέτουν ενσωματωμένο δοχείο διαστολής.
Η χωρητικότητά του έχει επιλεγεί για συγκεκριμένες συνθήκες λειτουργίας και έναν προβλεπόμενο όγκο εγκατάστασης.
Όταν το κύκλωμα περιέχει περισσότερο νερό, το ενσωματωμένο δοχείο ενδέχεται να μην επαρκεί.
Σε αυτές τις περιπτώσεις μπορεί να εξεταστεί η προσθήκη εξωτερικού δοχείου, εφόσον το επιτρέπουν οι προδιαγραφές του συστήματος.
Η σύνδεση και η ρύθμιση πρέπει να σχεδιάζονται από αρμόδιο τεχνικό.
8. Τα συνηθέστερα λάθη στην επιλογή
Επιλογή αποκλειστικά με βάση τα kW του λέβητα. Η ισχύς δεν καθορίζει από μόνη της τον όγκο νερού.
Παράβλεψη του buffer tank. Ο πρόσθετος όγκος νερού επηρεάζει τη συνολική διαστολή.
Χρήση της εργοστασιακής προπίεσης χωρίς έλεγχο. Η σωστή τιμή εξαρτάται από την εγκατάσταση.
Υπολογισμός μόνο της διαστολής του νερού. Η ονομαστική χωρητικότητα του δοχείου πρέπει να είναι μεγαλύτερη από τον όγκο διαστολής.
Αγνόηση των ορίων πίεσης. Η μέγιστη πίεση λειτουργίας και η βαλβίδα ασφαλείας αποτελούν βασικές παραμέτρους.
Αντικατάσταση δοχείου χωρίς διάγνωση. Η άνοδος της πίεσης μπορεί να οφείλεται και σε άλλη βλάβη.
9. Συχνές ερωτήσεις
Αρκεί ένα δοχείο διαστολής 8 λίτρων για μια κατοικία;
Εξαρτάται από τον συνολικό όγκο νερού, τις θερμοκρασίες και τις πιέσεις λειτουργίας. Δεν μπορεί να καθοριστεί μόνο από τα τετραγωνικά ή την ισχύ του λέβητα.
Μπορώ να προσθέσω δεύτερο δοχείο διαστολής;
Σε αρκετές εγκαταστάσεις είναι εφικτή η προσθήκη δεύτερου δοχείου, εφόσον η σύνδεση, οι προπιέσεις και τα χαρακτηριστικά των δοχείων είναι κατάλληλα.
Αν η πίεση ανεβαίνει στα 3 bar, φταίει το δοχείο;
Μπορεί να φταίει, αλλά όχι απαραίτητα. Χρειάζεται έλεγχος της προπίεσης, της μεμβράνης, της χωρητικότητας και άλλων πιθανών αιτιών, όπως η διάταξη πλήρωσης.
Χρειάζεται διαφορετικός υπολογισμός για αντλία θερμότητας;
Οι βασικές αρχές είναι ίδιες για τα κλειστά κυκλώματα. Ωστόσο, πρέπει να ληφθούν υπόψη οι θερμοκρασίες λειτουργίας, ο συνολικός όγκος νερού και η ενδεχόμενη παρουσία αντιψυκτικού υγρού.
Κάθε πότε πρέπει να ελέγχεται το δοχείο;
Ο έλεγχος πρέπει να γίνεται σύμφωνα με το πρόγραμμα συντήρησης του κατασκευαστή και τις ανάγκες της εγκατάστασης. Η επαναλαμβανόμενη απώλεια πίεσης ή η μεγάλη άνοδός της κατά τη θέρμανση απαιτεί τεχνική διερεύνηση.
Συμπέρασμα
Η σωστή επιλογή δοχείου διαστολής είναι απαραίτητη για τη σταθερή και ασφαλή λειτουργία ενός κλειστού κυκλώματος θέρμανσης.
Δεν αρκεί να γνωρίζουμε τα kW του λέβητα. Πρέπει να υπολογίζουμε τον συνολικό όγκο νερού, τη θερμική διαστολή και την πραγματική ικανότητα απορρόφησης στις πιέσεις λειτουργίας.
Η τελική επιλογή και ρύθμιση πρέπει να επιβεβαιώνονται από αρμόδιο τεχνικό, σύμφωνα με τις προδιαγραφές του κατασκευαστή και τις απαιτήσεις της εγκατάστασης.
