# Επιλογή και Διαστασιολόγηση Βιομηχανικών Αντλιών: Παροχή, Μανομετρικό, BEP και NPSH

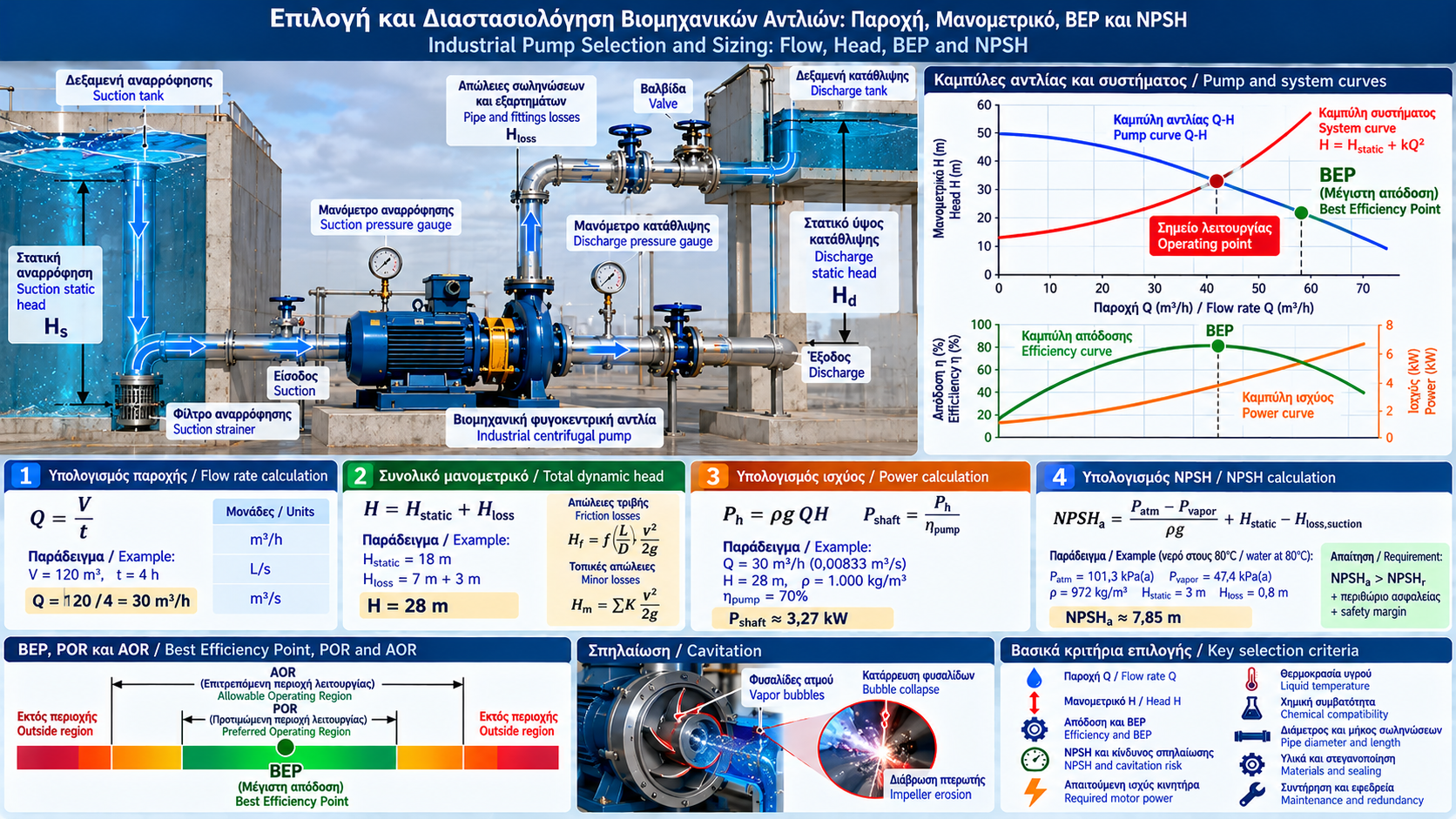

## Εισαγωγή

Η σωστή επιλογή μιας βιομηχανικής αντλίας αποτελεί βασική προϋπόθεση για την αξιόπιστη και οικονομική λειτουργία μιας εγκατάστασης.

Μια αντλία που έχει επιλεγεί με ανεπαρκή παροχή ή μανομετρικό μπορεί να μην καλύπτει τις απαιτήσεις της διεργασίας. Αντίθετα, μια υπερβολικά μεγάλη αντλία μπορεί να λειτουργεί μακριά από το βέλτιστο σημείο απόδοσης, καταναλώνοντας περισσότερη ενέργεια και παρουσιάζοντας αυξημένες καταπονήσεις.

Η διαστασιολόγηση απαιτεί συνδυασμό υδραυλικών υπολογισμών, χαρακτηριστικών καμπυλών και αξιολόγησης των πραγματικών συνθηκών λειτουργίας.

Στο άρθρο παρουσιάζονται οι βασικές παράμετροι επιλογής, πρακτικά παραδείγματα και συνηθισμένα σφάλματα.

## 1. Τα βασικά δεδομένα πριν από την επιλογή

Πριν επιλεγεί μια αντλία πρέπει να είναι γνωστά:

- Η απαιτούμενη κανονική και μέγιστη παροχή.

- Η πίεση στην αναρρόφηση και στην κατάθλιψη.

- Οι υψομετρικές διαφορές.

- Το μήκος και η διάμετρος σωληνώσεων.

- Οι απώλειες από βαλβίδες, φίλτρα και εξαρτήματα.

- Η θερμοκρασία του υγρού.

- Η πυκνότητα και το ιξώδες.

- Η παρουσία στερεών ή αερίων.

- Η χημική συμβατότητα.

- Το πρόγραμμα λειτουργίας και οι απαιτήσεις εφεδρείας.

Τα δεδομένα πρέπει να εξετάζονται για όλες τις σημαντικές καταστάσεις λειτουργίας και όχι μόνο για ένα θεωρητικό ονομαστικό σημείο.

## 2. Υπολογισμός απαιτούμενης παροχής

Η ογκομετρική παροχή εκφράζει τον όγκο υγρού που μεταφέρεται ανά μονάδα χρόνου.

Q = V / t.

Όπου:

Q = ογκομετρική παροχή.

V = όγκος υγρού.

t = χρόνος.

Παράδειγμα:

Μια εγκατάσταση πρέπει να μεταφέρει 120 m³ νερού σε 4 ώρες.

Q = 120 / 4 = 30 m³/h.

Επομένως, η μέση απαιτούμενη παροχή είναι 30 m³/h.

Αν η διεργασία απαιτεί μεγαλύτερη στιγμιαία παροχή, η αντλία πρέπει να επιλεγεί με βάση αυτή την απαίτηση και όχι αποκλειστικά με βάση τον ημερήσιο μέσο όρο.

## 3. Τι είναι το συνολικό μανομετρικό ύψος;

Το συνολικό μανομετρικό ύψος (Total Dynamic Head – TDH) εκφράζει την ενέργεια ανά μονάδα βάρους που πρέπει να προσθέσει η αντλία στο υγρό.

Για μεταφορά μεταξύ δύο δεξαμενών, μια γενική μορφή της εξίσωσης ενέργειας είναι:

Hpump = (P2 − P1)/(ρg) + (z2 − z1) + (v2² − v1²)/(2g) + Hloss.

Όπου:

P1, P2 = πιέσεις στα σημεία αναφοράς.

z1, z2 = υψόμετρα.

v1, v2 = ταχύτητες ροής.

Hloss = συνολικές υδραυλικές απώλειες.

Για δύο μεγάλες ανοικτές δεξαμενές, με αμελητέες ταχύτητες στις ελεύθερες επιφάνειες, η σχέση απλοποιείται:

Hpump ≈ Hstatic + Hloss.

Το στατικό ύψος δεν πρέπει να συγχέεται με το συνολικό απαιτούμενο μανομετρικό.

## 4. Απώλειες τριβής σωληνώσεων

Η ροή μέσα στις σωληνώσεις δημιουργεί απώλειες ενέργειας.

Για ευθύγραμμο σωλήνα χρησιμοποιείται συχνά η εξίσωση Darcy–Weisbach:

Hf = f × (L/D) × (v²/2g).

Όπου:

f = συντελεστής τριβής Darcy.

L = μήκος σωλήνα.

D = εσωτερική διάμετρος.

v = μέση ταχύτητα ροής.

g = επιτάχυνση βαρύτητας.

Ο συντελεστής τριβής εξαρτάται από τον αριθμό Reynolds και τη σχετική τραχύτητα του σωλήνα.

Οι τοπικές απώλειες υπολογίζονται από:

Hminor = ΣK × (v²/2g).

Στους υπολογισμούς πρέπει να περιλαμβάνονται βαλβίδες, γωνίες, φίλτρα, αντεπιστροφές και άλλα εξαρτήματα.

## 5. Παράδειγμα υπολογισμού μανομετρικού

Έστω εγκατάσταση μεταφοράς νερού μεταξύ δύο ανοικτών δεξαμενών.

Δεδομένα:

- Απαιτούμενη παροχή: 30 m³/h.

- Υψομετρική διαφορά: 18 m.

- Απώλειες σωληνώσεων στη συγκεκριμένη παροχή: 7 m.

- Τοπικές απώλειες: 3 m.

Συνολικό μανομετρικό:

H = 18 + 7 + 3.

H = 28 m.

Η αντλία πρέπει να μπορεί να αποδίδει 30 m³/h σε συνολικό μανομετρικό περίπου 28 m.

Η επιλογή γίνεται με βάση την πραγματική καμπύλη Q-H και όχι μόνο την ονομαστική τιμή που αναγράφεται στην πινακίδα.

## 6. Καμπύλη αντλίας Q-H

Η χαρακτηριστική καμπύλη Q-H δείχνει τη σχέση μεταξύ παροχής και μανομετρικού σε συγκεκριμένες στροφές και διάμετρο πτερωτής.

Σε πολλές φυγοκεντρικές αντλίες, το μανομετρικό μειώνεται όσο αυξάνεται η παροχή.

Η καμπύλη χρησιμοποιείται για να διαπιστωθεί εάν η αντλία μπορεί να καλύψει το απαιτούμενο σημείο λειτουργίας.

Πρέπει να ελέγχονται επίσης οι επιτρεπόμενες περιοχές συνεχούς λειτουργίας που ορίζει ο κατασκευαστής.

## 7. Καμπύλη συστήματος και πραγματικό σημείο λειτουργίας

Η καμπύλη συστήματος περιγράφει το μανομετρικό που απαιτείται σε κάθε παροχή.

Σε ένα απλό σύστημα με σταθερό στατικό ύψος και κυρίαρχες τυρβώδεις απώλειες, μπορεί να προσεγγιστεί από:

Hsystem = Hstatic + kQ².

Όπου k είναι συντελεστής που εκφράζει τις απώλειες της εγκατάστασης.

Το πραγματικό σημείο λειτουργίας είναι η τομή της καμπύλης αντλίας με την καμπύλη συστήματος.

Αν αλλάξει η θέση μιας βαλβίδας, η κατάσταση ενός φίλτρου ή η στάθμη μιας δεξαμενής, το σημείο λειτουργίας μπορεί να μετακινηθεί.

## 8. Τι είναι το BEP;

Το BEP (Best Efficiency Point) είναι το σημείο μέγιστης απόδοσης της αντλίας για συγκεκριμένη διάμετρο πτερωτής και ταχύτητα περιστροφής.

Κοντά στο BEP, η αντλία λειτουργεί συνήθως με ευνοϊκότερες υδραυλικές συνθήκες.

Η παρατεταμένη λειτουργία πολύ μακριά από αυτό μπορεί να συνδέεται με:

- Αυξημένες ακτινικές ή αξονικές καταπονήσεις.

- Εσωτερική ανακυκλοφορία.

- Κραδασμούς.

- Αυξημένη θερμική επιβάρυνση.

- Μειωμένη διάρκεια ζωής στεγανοποιήσεων και εδράνων.

Το BEP δεν αποτελεί το μοναδικό κριτήριο επιλογής. Πρέπει να εξετάζεται η επιτρεπόμενη περιοχή λειτουργίας του συγκεκριμένου μοντέλου.

## 9. POR και AOR

Σε πολλές βιομηχανικές εφαρμογές χρησιμοποιούνται δύο έννοιες:

POR – Preferred Operating Region.

AOR – Allowable Operating Region.

Η POR περιγράφει την προτιμώμενη περιοχή λειτουργίας κοντά στο BEP, σύμφωνα με τα κριτήρια του σχετικού προτύπου και του κατασκευαστή.

Η AOR περιγράφει την ευρύτερη περιοχή μέσα στην οποία επιτρέπεται η λειτουργία υπό συγκεκριμένους περιορισμούς.

Δεν υπάρχει ένα ενιαίο ποσοστό παροχής γύρω από το BEP που να εφαρμόζεται σε κάθε τύπο αντλίας.

## 10. Υπολογισμός απαιτούμενης ισχύος

Η υδραυλική ισχύς υπολογίζεται από:

Ph = ρgQH.

Η απαιτούμενη ισχύς στον άξονα είναι:

Pshaft = Ph / ηpump.

Όπου:

ρ = πυκνότητα σε kg/m³.

g = 9,81 m/s².

Q = παροχή σε m³/s.

H = μανομετρικό σε m.

ηpump = απόδοση αντλίας.

Η ηλεκτρική ισχύς εισόδου είναι μεγαλύτερη από την ισχύ στον άξονα, επειδή υπάρχουν απώλειες στον κινητήρα και ενδεχομένως στον μετατροπέα συχνότητας.

## 11. Παράδειγμα υπολογισμού ισχύος

Δεδομένα:

Παροχή: 30 m³/h.

Μανομετρικό: 28 m.

Πυκνότητα νερού: 1.000 kg/m³.

Απόδοση αντλίας: 70%.

Μετατροπή παροχής:

Q = 30 / 3.600 = 0,008333 m³/s.

Υδραυλική ισχύς:

Ph = 1.000 × 9,81 × 0,008333 × 28.

Ph ≈ 2,29 kW.

Ισχύς στον άξονα:

Pshaft = 2,29 / 0,70.

Pshaft ≈ 3,27 kW.

Εάν η απόδοση του κινητήρα στο συγκεκριμένο φορτίο είναι 90%:

Pelectrical ≈ 3,27 / 0,90.

Pelectrical ≈ 3,63 kW.

Οι τιμές είναι ενδεικτικές.

Η ονομαστική ισχύς κινητήρα πρέπει να επιλέγεται με έλεγχο της απαιτούμενης ισχύος σε ολόκληρη την προβλεπόμενη περιοχή λειτουργίας, του τρόπου εκκίνησης και των προδιαγραφών του κατασκευαστή.

## 12. Τι είναι το NPSH;

Το NPSH (Net Positive Suction Head) είναι βασική παράμετρος για την αξιολόγηση των συνθηκών αναρρόφησης.

Διακρίνεται σε:

NPSHa – Net Positive Suction Head Available.

NPSHr ή NPSH3 – τιμή που προκύπτει από δοκιμές ή προδιαγραφές της αντλίας.

Το NPSHa προσδιορίζεται από τις πραγματικές συνθήκες της εγκατάστασης.

Το NPSH3 είναι συνήθως η τιμή NPSH στην οποία παρατηρείται πτώση μανομετρικού κατά 3% κατά την καθορισμένη δοκιμή. Δεν αποτελεί όριο πλήρους απουσίας σπηλαίωσης.

Για ασφαλή επιλογή απαιτείται κατάλληλο περιθώριο NPSH σύμφωνα με την εφαρμογή και τις οδηγίες του κατασκευαστή.

## 13. Υπολογισμός NPSHa

Για ανοικτή δεξαμενή αναρρόφησης:

NPSHa = (Patm − Pvapor)/(ρg) + Hstatic − Hloss,suction.

Όπου:

Patm = απόλυτη ατμοσφαιρική πίεση.

Pvapor = πίεση ατμοποίησης του υγρού.

Hstatic = διαφορά στάθμης υγρού από τον άξονα αναρρόφησης, θετική όταν η στάθμη είναι υψηλότερα.

Hloss,suction = απώλειες στη γραμμή αναρρόφησης.

Η εξίσωση ισχύει με τις συνήθεις παραδοχές για τη συγκεκριμένη γεωμετρία και το σημείο αναφοράς της αντλίας.

## 14. Παράδειγμα NPSHa

Έστω ανοικτή δεξαμενή με νερό περίπου 80°C.

Ενδεικτικά δεδομένα:

Ατμοσφαιρική πίεση: 101,3 kPa(a).

Πίεση ατμοποίησης στους 80°C: περίπου 47,4 kPa(a).

Πυκνότητα νερού: περίπου 972 kg/m³.

Στατικό ύψος πάνω από την αντλία: 3 m.

Απώλειες αναρρόφησης: 0,8 m.

Υπολογισμός:

NPSHa = (101.300 − 47.400)/(972 × 9,81) + 3 − 0,8.

NPSHa ≈ 5,65 + 2,2.

NPSHa ≈ 7,85 m.

Αν ο κατασκευαστής δίνει NPSH3 = 4 m στο συγκεκριμένο σημείο λειτουργίας, η αριθμητική διαφορά είναι περίπου 3,85 m.

Αυτό δεν αρκεί από μόνο του για την τελική έγκριση. Πρέπει να ελεγχθούν το απαιτούμενο περιθώριο, οι μεταβολές στάθμης, θερμοκρασίας και παροχής, καθώς και οι συνθήκες εκκίνησης.

## 15. Σπηλαίωση: Αιτίες και συνέπειες

Η σπηλαίωση εμφανίζεται όταν η τοπική πίεση μειώνεται αρκετά ώστε να δημιουργηθούν φυσαλίδες ατμού μέσα στο υγρό.

Οι φυσαλίδες μπορούν να καταρρεύσουν σε περιοχές υψηλότερης πίεσης, προκαλώντας:

- Φθορά πτερωτής.

- Θόρυβο.

- Κραδασμούς.

- Αστάθεια παροχής.

- Μείωση απόδοσης.

- Αυξημένη καταπόνηση εδράνων και στεγανοποιήσεων.

Συνηθισμένες αιτίες:

- Χαμηλή στάθμη αναρρόφησης.

- Υψηλή θερμοκρασία υγρού.

- Φραγμένα φίλτρα.

- Υπερβολικές απώλειες στη σωλήνωση αναρρόφησης.

- Λειτουργία σε ακατάλληλη παροχή.

- Λανθασμένη επιλογή αντλίας.

## 16. Πώς περιορίζεται ο κίνδυνος σπηλαίωσης;

Τα βασικά μέτρα περιλαμβάνουν:

- Αύξηση διαθέσιμου στατικού ύψους αναρρόφησης όπου είναι εφικτό.

- Μείωση απωλειών στη γραμμή αναρρόφησης.

- Σωστή διάμετρο σωλήνα.

- Αποφυγή περιττών περιορισμών και απότομων γεωμετρικών μεταβολών.

- Καθαρισμό φίλτρων.

- Έλεγχο θερμοκρασίας.

- Επιλογή αντλίας με κατάλληλα χαρακτηριστικά NPSH.

- Λειτουργία εντός της επιτρεπόμενης περιοχής παροχής.

Η αντιμετώπιση πρέπει να βασίζεται σε μετρήσεις και όχι μόνο στον θόρυβο της αντλίας.

## 17. Ρύθμιση παροχής με μετατροπέα συχνότητας

Ο μετατροπέας συχνότητας (VFD) επιτρέπει τη μεταβολή της ταχύτητας περιστροφής.

Για την ίδια αντλία, με σταθερή διάμετρο πτερωτής και σε συνθήκες όπου ισχύουν οι νόμοι ομοιότητας:

Q2/Q1 ≈ n2/n1.

H2/H1 ≈ (n2/n1)².

P2/P1 ≈ (n2/n1)³.

Όπου n είναι η ταχύτητα περιστροφής.

Οι σχέσεις είναι προσεγγιστικές και δεν σημαίνουν ότι η πραγματική ηλεκτρική κατανάλωση κάθε εγκατάστασης ακολουθεί ακριβώς κυβικό νόμο.

Ιδιαίτερα σε συστήματα με σημαντικό στατικό ύψος, η εξοικονόμηση εξαρτάται από την καμπύλη του συστήματος και την πραγματική απόδοση.

## 18. Παράδειγμα μεταβολής στροφών

Έστω αντλία που λειτουργεί στις 1.500 rpm.

Η ταχύτητα μειώνεται στις 1.350 rpm.

Λόγος στροφών:

r = 1.350 / 1.500 = 0,90.

Με βάση τους νόμους ομοιότητας:

Q2/Q1 ≈ 0,90.

H2/H1 ≈ 0,81.

P2/P1 ≈ 0,729.

Άρα η θεωρητική ισχύς στον άξονα στο αντίστοιχο ομόλογο σημείο μειώνεται περίπου κατά 27,1%.

Αυτό δεν αποτελεί εγγυημένη εξοικονόμηση ηλεκτρικής ενέργειας στην πραγματική εγκατάσταση.

Απαιτείται έλεγχος της νέας τομής καμπύλης αντλίας και καμπύλης συστήματος.

## 19. Επιλογή υλικών και στεγανοποίησης

Η αντλία πρέπει να είναι συμβατή με το αντλούμενο υγρό.

Εξετάζονται:

- Θερμοκρασία.

- Πίεση.

- pH.

- Περιεκτικότητα σε χλωριόντα.

- Διαβρωτικότητα.

- Παρουσία στερεών.

- Ιξώδες.

- Επικινδυνότητα διαρροής.

Τα υλικά μπορεί να περιλαμβάνουν χυτοσίδηρο, ανοξείδωτο χάλυβα, ειδικά κράματα ή κατάλληλα πολυμερή, ανάλογα με την εφαρμογή.

Η επιλογή μηχανικού στυπιοθλίπτη και ελαστομερών πρέπει να γίνεται σύμφωνα με τη χημική συμβατότητα και τις θερμοκρασιακές προδιαγραφές.

## 20. Συνήθη λάθη στη διαστασιολόγηση

Τα συνηθέστερα λάθη είναι:

1. Επιλογή αντλίας μόνο από τη διάμετρο σωλήνα.

2. Χρήση μόνο του στατικού ύψους χωρίς απώλειες τριβής.

3. Υπερβολική προσαύξηση παροχής και μανομετρικού.

4. Παράβλεψη του NPSH.

5. Λειτουργία πολύ μακριά από το BEP.

6. Επιλογή κινητήρα χωρίς έλεγχο της μέγιστης απαιτούμενης ισχύος.

7. Αγνόηση μεταβολών στάθμης και πίεσης.

8. Μη αξιολόγηση θερμοκρασίας και ιξώδους.

9. Λανθασμένη επιλογή υλικών.

10. Παράβλεψη των απαιτήσεων συντήρησης.

## 21. Τελικός τεχνικός έλεγχος

Πριν από την προμήθεια μιας βιομηχανικής αντλίας πρέπει να επιβεβαιώνονται:

- Το σημείο σχεδιασμού Q-H.

- Οι ελάχιστες και μέγιστες συνθήκες λειτουργίας.

- Η θέση του σημείου λειτουργίας σε σχέση με το BEP.

- Η επιτρεπόμενη περιοχή λειτουργίας.

- Το διαθέσιμο NPSH και το απαιτούμενο περιθώριο.

- Η απαιτούμενη ισχύς κινητήρα.

- Η συμβατότητα υλικών και στεγανοποιήσεων.

- Οι απαιτήσεις εγκατάστασης.

- Η δυνατότητα συντήρησης.

- Η συνολική ενεργειακή απόδοση.

## Συμπέρασμα

Η επιλογή και διαστασιολόγηση μιας βιομηχανικής αντλίας είναι διαδικασία που απαιτεί ολοκληρωμένη υδραυλική αξιολόγηση.

Η σωστή παροχή και το συνολικό μανομετρικό αποτελούν την αφετηρία, αλλά δεν επαρκούν από μόνα τους.

Οι χαρακτηριστικές καμπύλες, το BEP, η επιτρεπόμενη περιοχή λειτουργίας, το NPSH, η ισχύς κινητήρα και η χημική συμβατότητα πρέπει να αξιολογούνται συνδυαστικά.

Μια τεχνικά σωστή επιλογή μειώνει την ενεργειακή κατανάλωση, περιορίζει τις βλάβες και βελτιώνει τη διάρκεια ζωής του εξοπλισμού.
