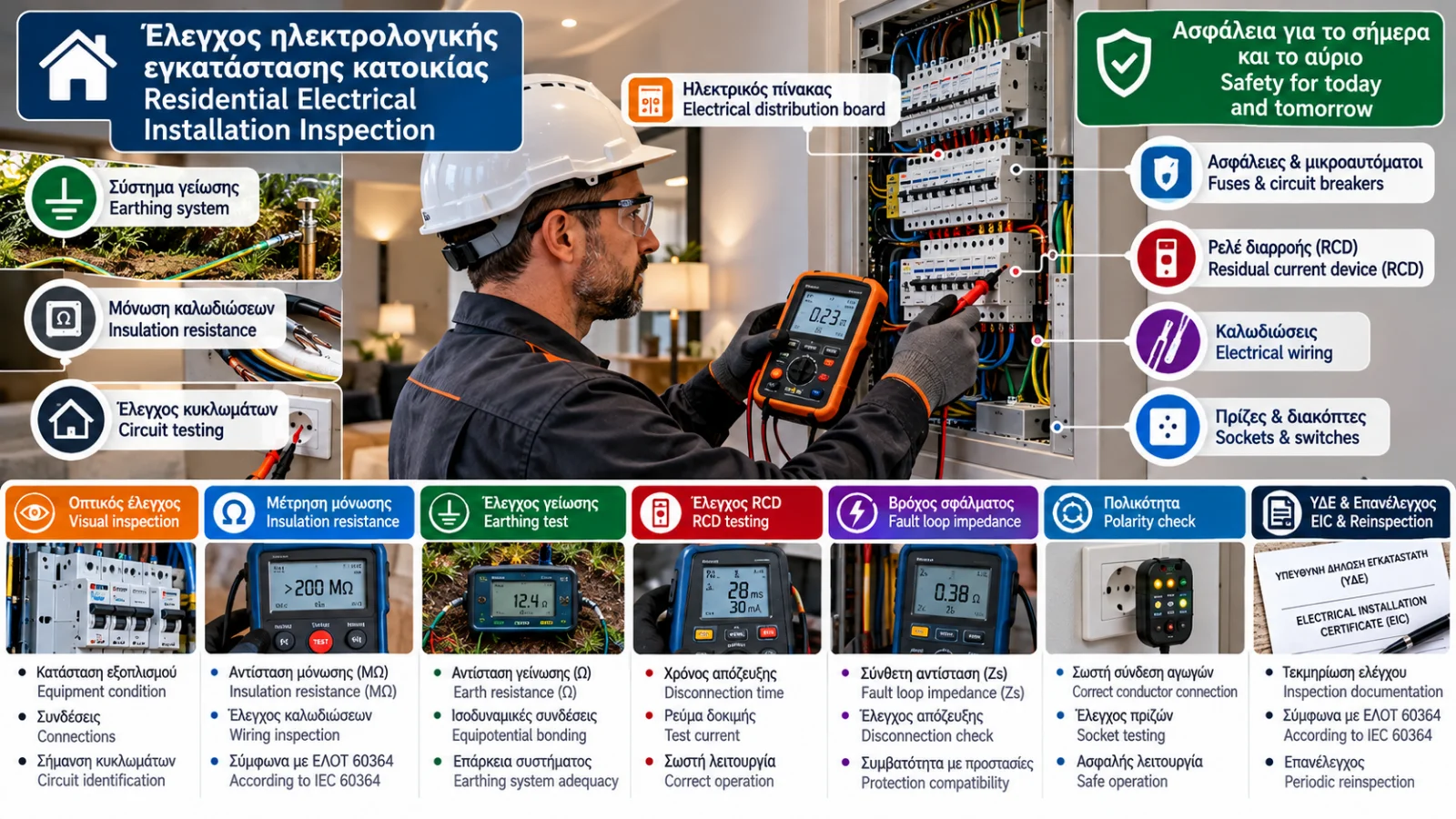

Έλεγχος ηλεκτρολογικής εγκατάστασης κατοικίας: Πλήρης οδηγός για μετρήσεις, ασφάλεια και ΥΔΕ

Η ηλεκτρολογική εγκατάσταση αποτελεί μία από τις σημαντικότερες υποδομές μιας κατοικίας. Τροφοδοτεί τον φωτισμό, τις ηλεκτρικές συσκευές, τη θέρμανση, τις αντλίες και τον υπόλοιπο ηλεκτρικό εξοπλισμό που χρησιμοποιούμε καθημερινά.

Ωστόσο, το γεγονός ότι τα φώτα ανάβουν και οι πρίζες λειτουργούν δεν σημαίνει απαραίτητα ότι η εγκατάσταση είναι ασφαλής.

Προβλήματα όπως η ανεπαρκής γείωση, η φθαρμένη μόνωση, οι λανθασμένες συνδέσεις και οι ακατάλληλες προστατευτικές διατάξεις μπορεί να μην παρουσιάζουν εμφανή συμπτώματα.

Ο ολοκληρωμένος ηλεκτρολογικός έλεγχος επιτρέπει την αξιολόγηση της κατάστασης της εγκατάστασης και την επαλήθευση των μέτρων προστασίας.

Στον οδηγό αυτό εξετάζουμε τι περιλαμβάνει ένας επαγγελματικός ηλεκτρολογικός έλεγχος, ποιες μετρήσεις πραγματοποιούνται, πώς αξιολογούνται τα αποτελέσματα και τι ισχύει για την Υπεύθυνη Δήλωση Εγκαταστάτη (ΥΔΕ).

1. Τι είναι ο έλεγχος ηλεκτρολογικής εγκατάστασης;

Ο ηλεκτρολογικός έλεγχος είναι μια οργανωμένη διαδικασία επιθεώρησης, δοκιμών και μετρήσεων που πραγματοποιείται για να διαπιστωθεί κατά πόσο μια ηλεκτρική εγκατάσταση συμμορφώνεται με τις εφαρμοστέες απαιτήσεις ασφαλείας.

Δεν περιορίζεται στον ηλεκτρικό πίνακα.

Μπορεί να περιλαμβάνει:

• Την παροχή και την ηλεκτρική διανομή.

• Τον γενικό ηλεκτρικό πίνακα.

• Τους υποπίνακες.

• Τις ηλεκτρικές γραμμές.

• Τις πρίζες και τους διακόπτες.

• Τους αγωγούς προστασίας.

• Το σύστημα γείωσης.

• Τις προστατευτικές διατάξεις.

• Τις σταθερά συνδεδεμένες ηλεκτρικές συσκευές.

• Τα κυκλώματα εξωτερικών χώρων.

Ο έλεγχος πρέπει να πραγματοποιείται από επαγγελματία με τα απαιτούμενα προσόντα και δικαιώματα.

2. Γιατί είναι απαραίτητος;

Μια εγκατάσταση μπορεί να παρουσιάζει ηλεκτρικούς κινδύνους χωρίς να έχει προηγηθεί κάποια εμφανής βλάβη.

Για παράδειγμα:

• Μια πρίζα μπορεί να λειτουργεί χωρίς αποτελεσματική σύνδεση στον αγωγό προστασίας.

• Ένα καλώδιο μπορεί να έχει υποστεί φθορά στη μόνωσή του.

• Ένας διακόπτης διαφορικού ρεύματος μπορεί να μην ανταποκρίνεται σωστά.

• Μια γραμμή μπορεί να προστατεύεται από ακατάλληλη ασφάλεια.

• Μια ηλεκτρική σύνδεση μπορεί να υπερθερμαίνεται λόγω κακής επαφής.

Ο επαγγελματικός έλεγχος βοηθά στον εντοπισμό τέτοιων καταστάσεων πριν εξελιχθούν σε σοβαρά προβλήματα.

3. Ποια είδη ηλεκτρολογικών ελέγχων υπάρχουν;

Αρχικός έλεγχος

Πραγματοποιείται πριν από την αρχική θέση σε λειτουργία μιας νέας εγκατάστασης, ώστε να επαληθευτεί η συμμόρφωσή της με τις σχετικές απαιτήσεις.

Τακτικός επανέλεγχος

Πραγματοποιείται σε υφιστάμενες εγκαταστάσεις, σύμφωνα με τις εφαρμοστέες απαιτήσεις και την κατηγορία χρήσης τους.

Σκοπός του είναι να αξιολογηθεί η κατάσταση της εγκατάστασης μετά από μια περίοδο λειτουργίας.

Έκτακτος έλεγχος

Μπορεί να απαιτηθεί όταν υπάρχουν ειδικές περιστάσεις, όπως:

• Σημαντικές τροποποιήσεις.

• Επεκτάσεις κυκλωμάτων.

• Ηλεκτρικό ατύχημα.

• Πυρκαγιά.

• Σοβαρή ηλεκτρική βλάβη.

• Ενδείξεις επικίνδυνης λειτουργίας.

Η ακριβής έκταση και η υποχρεωτικότητα του ελέγχου καθορίζονται από τις ισχύουσες διατάξεις και τις συνθήκες της εγκατάστασης.

4. Πώς ξεκινά ο ηλεκτρολογικός έλεγχος;

Πριν από τις μετρήσεις, ο ηλεκτρολόγος εξετάζει τα διαθέσιμα στοιχεία της εγκατάστασης.

Αυτά μπορεί να περιλαμβάνουν:

• Προηγούμενη ΥΔΕ.

• Μονογραμμικά σχέδια.

• Σχέδια ηλεκτρικού πίνακα.

• Πρωτόκολλα προηγούμενων ελέγχων.

• Πληροφορίες για τροποποιήσεις.

• Χαρακτηριστικά ηλεκτρικής παροχής.

• Καταγραφή των υφιστάμενων κυκλωμάτων.

Στη συνέχεια πραγματοποιείται οπτική επιθεώρηση.

Η επιθεώρηση αυτή είναι σημαντική επειδή ορισμένα προβλήματα δεν μπορούν να διαπιστωθούν αποκλειστικά με ηλεκτρικές μετρήσεις.

5. Έλεγχος ηλεκτρικού πίνακα

Ο ηλεκτρικός πίνακας αποτελεί το κεντρικό σημείο διανομής και προστασίας της ηλεκτρικής εγκατάστασης.

Κατά τον έλεγχο εξετάζονται, μεταξύ άλλων:

• Η γενική διάταξη του πίνακα.

• Η κατάσταση του περιβλήματος.

• Η καταλληλότητα των μικροαυτόματων διακοπτών.

• Οι διατάξεις διαφορικού ρεύματος.

• Η αναγνώριση των κυκλωμάτων.

• Η κατάσταση των αγωγών και των συνδέσεων.

• Οι αγωγοί ουδετέρου και προστασίας.

• Η ύπαρξη κατάλληλων καλυμμάτων.

• Η προστασία από άμεση επαφή.

• Η συμβατότητα των προστατευτικών διατάξεων με τα κυκλώματα.

Γιατί ελέγχονται οι ασφάλειες;

Η ασφάλεια ή ο μικροαυτόματος διακόπτης πρέπει να είναι κατάλληλος για τα χαρακτηριστικά του κυκλώματος που προστατεύει.

Μια διάταξη με μεγαλύτερο ονομαστικό ρεύμα δεν αποτελεί απαραίτητα καλύτερη λύση.

Αν η προστασία είναι ακατάλληλη, υπάρχει κίνδυνος να μην προστατεύεται επαρκώς η καλωδίωση σε συνθήκες υπερφόρτωσης ή σφάλματος.

6. Έλεγχος γείωσης

Η γείωση αποτελεί θεμελιώδες στοιχείο της ηλεκτρικής προστασίας.

Η αποτελεσματικότητά της αξιολογείται σε συνδυασμό με το σύστημα γείωσης της εγκατάστασης και τις προστατευτικές διατάξεις.

Τι εξετάζεται;

Ανάλογα με την εγκατάσταση, ο ηλεκτρολόγος μπορεί να ελέγξει:

• Την κατάσταση της διάταξης γείωσης.

• Τη σύνδεση των αγωγών προστασίας.

• Τη συνέχεια των προστατευτικών αγωγών.

• Τις απαιτούμενες ισοδυναμικές συνδέσεις.

• Την αντίσταση του ηλεκτροδίου γείωσης, όπου απαιτείται.

• Την αποτελεσματικότητα της προστασίας από ηλεκτροπληξία.

Τι είναι η αντίσταση γείωσης;

Η αντίσταση γείωσης εκφράζει ένα χαρακτηριστικό της ηλεκτρικής σύνδεσης του ηλεκτροδίου γείωσης με τη γη.

Η αξιολόγησή της εξαρτάται από το σύστημα γείωσης και τον τρόπο προστασίας.

Δεν υπάρχει μία καθολική τιμή αντίστασης που να αποδεικνύει από μόνη της ότι κάθε κατοικία είναι ασφαλής.

Για παράδειγμα, σε σύστημα TT με προστασία μέσω RCD, η επαλήθευση της προστασίας συνδέεται με την αντίσταση γείωσης και τα χαρακτηριστικά της προστατευτικής διάταξης.

Επομένως, το αποτέλεσμα μιας μέτρησης πρέπει πάντα να ερμηνεύεται στο πλαίσιο της συνολικής εγκατάστασης.

7. Έλεγχος συνέχειας αγωγών προστασίας

Ο αγωγός προστασίας, γνωστός ως PE, συνδέει τα σχετικά αγώγιμα μέρη της εγκατάστασης με το σύστημα προστασίας.

Ο έλεγχος συνέχειας αποσκοπεί στην επαλήθευση ότι οι απαιτούμενες ηλεκτρικές συνδέσεις είναι συνεχείς.

Μπορεί να αφορά:

• Πρίζες.

• Μεταλλικά περιβλήματα εξοπλισμού.

• Αγωγούς προστασίας.

• Ισοδυναμικές συνδέσεις.

• Σημεία διανομής.

Γιατί δεν αρκεί μια απλή ένδειξη τάσης;

Η παρουσία τάσης σε μια πρίζα δεν αποδεικνύει ότι ο αγωγός προστασίας είναι σωστά συνδεδεμένος.

Για τον λόγο αυτό χρησιμοποιούνται κατάλληλα όργανα και μέθοδοι επαλήθευσης.

Οι μετρήσεις συνέχειας πραγματοποιούνται με τις προβλεπόμενες διαδικασίες ασφαλούς απομόνωσης της εγκατάστασης.

8. Μέτρηση αντίστασης μόνωσης

Η μόνωση των ηλεκτρικών αγωγών περιορίζει την ανεπιθύμητη διέλευση ηλεκτρικού ρεύματος μεταξύ διαφορετικών αγώγιμων μερών.

Με την πάροδο του χρόνου μπορεί να επηρεαστεί από:

• Θερμοκρασία.

• Υγρασία.

• Μηχανικές καταπονήσεις.

• Γήρανση υλικών.

• Ακατάλληλες επεμβάσεις.

• Περιβαλλοντικές συνθήκες.

Τι ελέγχει η μέτρηση;

Η μέτρηση αντίστασης μόνωσης χρησιμοποιείται για την αξιολόγηση της κατάστασης της μόνωσης μεταξύ των προβλεπόμενων αγωγών.

Το αποτέλεσμα εκφράζεται συνήθως σε μεγαώμ (MΩ).

Πώς αξιολογείται;

Η απαιτούμενη ελάχιστη αντίσταση και η τάση δοκιμής εξαρτώνται από την ονομαστική τάση του κυκλώματος και τις εφαρμοστέες απαιτήσεις.

Για παράδειγμα, στο IEC 60364-6 προβλέπονται συγκεκριμένες τάσεις δοκιμής και ελάχιστες τιμές αντίστασης μόνωσης ανά κατηγορία κυκλώματος.

Η δοκιμή δεν πρέπει να πραγματοποιείται αυθαίρετα σε συνδεδεμένες ηλεκτρονικές συσκευές, καθώς η τάση δοκιμής μπορεί να προκαλέσει βλάβη σε ευαίσθητο εξοπλισμό.

Ο ηλεκτρολόγος επιλέγει την κατάλληλη διαδικασία και αποσυνδέει ή προστατεύει τον εξοπλισμό όπου απαιτείται.

9. Έλεγχος ρελέ διαρροής (RCD)

Το ρελέ διαρροής, ή διακόπτης διαφορικού ρεύματος, αποτελεί σημαντικό μέτρο προστασίας.

Η λειτουργία του βασίζεται στην ανίχνευση διαφοράς μεταξύ των ρευμάτων που διέρχονται από τους ενεργούς αγωγούς του προστατευόμενου κυκλώματος.

Όταν πληρούνται οι συνθήκες ενεργοποίησης, η διάταξη αποσυνδέει την τροφοδότηση.

Τι περιλαμβάνει ο επαγγελματικός έλεγχος;

Ο έλεγχος μπορεί να περιλαμβάνει:

• Επιβεβαίωση του τύπου RCD.

• Έλεγχο ονομαστικού διαφορικού ρεύματος.

• Έλεγχο συμβατότητας με την εγκατάσταση.

• Λειτουργική δοκιμή.

• Μέτρηση χρόνου απόζευξης.

• Δοκιμές με κατάλληλα ρεύματα ελέγχου.

Τι σημαίνει RCD 30 mA;

Η ένδειξη 30 mA αναφέρεται στο ονομαστικό διαφορικό ρεύμα λειτουργίας της διάταξης.

Δεν σημαίνει ότι κάθε διαρροή ακριβώς 30 mA προκαλεί πάντοτε απόζευξη στον ίδιο χρόνο, ανεξάρτητα από τις συνθήκες.

Η συμπεριφορά αξιολογείται σύμφωνα με τον τύπο της διάταξης, το πρότυπο προϊόντος και τις σχετικές απαιτήσεις δοκιμών.

Αρκεί το κουμπί TEST;

Το κουμπί TEST ελέγχει μια βασική λειτουργία της διάταξης σύμφωνα με τον σχεδιασμό της.

Δεν αντικαθιστά τον ολοκληρωμένο έλεγχο με κατάλληλο όργανο.

Επίσης, ένα RCD δεν υποκαθιστά τη γείωση ή την προστασία από υπερένταση.

10. Μέτρηση σύνθετης αντίστασης βρόχου σφάλματος

Η μέτρηση βρόχου σφάλματος χρησιμοποιείται για την επαλήθευση συγκεκριμένων συνθηκών προστασίας έναντι ηλεκτροπληξίας.

Η σύνθετη αντίσταση του βρόχου σφάλματος συνήθως συμβολίζεται ως Zs.

Τι είναι ο βρόχος σφάλματος;

Όταν παρουσιαστεί ένα ηλεκτρικό σφάλμα, το ρεύμα σφάλματος ακολουθεί μια διαδρομή επιστροφής προς την πηγή.

Τα χαρακτηριστικά αυτής της διαδρομής επηρεάζουν το ρεύμα σφάλματος και τη λειτουργία των προστατευτικών διατάξεων.

Γιατί είναι σημαντική η μέτρηση;

Σε συστήματα όπου η προστασία βασίζεται στην αυτόματη διακοπή της τροφοδότησης, πρέπει να επαληθεύεται ότι πληρούνται οι απαιτούμενες συνθήκες απόζευξης.

Η αξιολόγηση εξαρτάται από:

• Το σύστημα γείωσης.

• Τη σύνθετη αντίσταση βρόχου.

• Τα χαρακτηριστικά της προστατευτικής διάταξης.

• Τον απαιτούμενο χρόνο απόζευξης.

Η αποδοχή ενός αποτελέσματος δεν βασίζεται σε μία κοινή τιμή για όλες τις εγκαταστάσεις.

11. Έλεγχος πολικότητας

Η πολικότητα αφορά τη σωστή σύνδεση των ενεργών αγωγών στα ηλεκτρικά κυκλώματα και εξαρτήματα.

Ο έλεγχος αποσκοπεί στην επαλήθευση ότι:

• Οι μονοπολικές προστατευτικές διατάξεις βρίσκονται στους κατάλληλους αγωγούς.

• Οι διακόπτες διακόπτουν τον προβλεπόμενο αγωγό.

• Οι πρίζες και τα εξαρτήματα έχουν συνδεθεί σύμφωνα με τις απαιτήσεις του συστήματος.

• Δεν υπάρχουν επικίνδυνες λανθασμένες συνδέσεις.

Η σωστή πολικότητα αποτελεί μέρος της συνολικής επαλήθευσης της εγκατάστασης.

12. Έλεγχος τάσης και πτώσης τάσης

Η τάση τροφοδότησης αποτελεί βασικό ηλεκτρικό μέγεθος.

Ωστόσο, η παρουσία ονομαστικής τάσης σε ένα σημείο δεν αποδεικνύει από μόνη της την ασφάλεια του κυκλώματος.

Τι είναι η πτώση τάσης;

Καθώς το ηλεκτρικό ρεύμα διέρχεται από τους αγωγούς, δημιουργείται πτώση τάσης λόγω της σύνθετης αντίστασής τους.

Η πτώση τάσης επηρεάζεται από:

• Το μήκος της γραμμής.

• Τη διατομή των αγωγών.

• Το υλικό του αγωγού.

• Το ρεύμα φορτίου.

• Τα χαρακτηριστικά του κυκλώματος.

Γιατί έχει σημασία;

Υπερβολική πτώση τάσης μπορεί να επηρεάσει τη λειτουργία ηλεκτρικών συσκευών και εξοπλισμού.

Ο έλεγχος γίνεται με κατάλληλες μετρήσεις ή υπολογισμούς, σύμφωνα με τις εφαρμοστέες απαιτήσεις.

13. Έλεγχος τριφασικής εγκατάστασης

Σε κατοικίες με τριφασική παροχή απαιτούνται πρόσθετοι έλεγχοι όπου είναι σχετικοί.

Μπορεί να εξετάζονται:

• Η παρουσία των τριών φάσεων.

• Οι τάσεις μεταξύ φάσεων.

• Οι τάσεις φάσης προς ουδέτερο.

• Η κατανομή των φορτίων.

• Η ακολουθία φάσεων.

• Η κατάσταση του ουδετέρου.

• Η καταλληλότητα των προστατευτικών διατάξεων.

Η ακολουθία φάσεων έχει ιδιαίτερη σημασία σε ορισμένες εφαρμογές ηλεκτροκινητήρων.

Η κατανομή φορτίων μπορεί επίσης να επηρεάζει την αποδοτική λειτουργία της εγκατάστασης.

14. Έλεγχος πριζών και ηλεκτρικών κυκλωμάτων

Οι πρίζες αποτελούν σημεία καθημερινής χρήσης και πρέπει να περιλαμβάνονται στην κατάλληλη διαδικασία επιθεώρησης και επαλήθευσης.

Ο ηλεκτρολόγος εξετάζει, ανάλογα με τις ανάγκες:

• Την κατάσταση του εξαρτήματος.

• Την ορθή σύνδεση.

• Τη συνέχεια του αγωγού προστασίας.

• Την ύπαρξη φθοράς.

• Την προστασία του κυκλώματος.

• Την καταλληλότητα για τον χώρο εγκατάστασης.

Πρίζες σε υγρούς και εξωτερικούς χώρους

Σε μπάνια, αυλές και άλλους χώρους με ιδιαίτερες συνθήκες, απαιτείται έλεγχος της καταλληλότητας του εξοπλισμού και της συμμόρφωσης με τις ειδικές απαιτήσεις.

Δεν αρκεί να υπάρχει απλώς ένα κάλυμμα ή μια στεγανή πρίζα.

15. Ποια όργανα χρησιμοποιεί ο ηλεκτρολόγος;

Ο ολοκληρωμένος έλεγχος απαιτεί κατάλληλο εξοπλισμό.

Η επιλογή των οργάνων και των μεθόδων πρέπει να είναι κατάλληλη για την εγκατάσταση.

Για επαλήθευση ηλεκτρικών εγκαταστάσεων, η σειρά IEC 61557 περιλαμβάνει σχετικές απαιτήσεις για εξοπλισμό δοκιμών και μετρήσεων.

16. Πώς αξιολογούνται τα αποτελέσματα;

Ένα αποτέλεσμα μέτρησης δεν μπορεί πάντοτε να χαρακτηριστεί «καλό» ή «κακό» χωρίς πρόσθετα στοιχεία.

Για παράδειγμα:

Η αξιολόγηση πρέπει να γίνεται συνολικά.

Μία μεμονωμένη μέτρηση δεν αρκεί για να πιστοποιήσει την ασφάλεια ολόκληρης της εγκατάστασης.

17. Τι είναι η Υπεύθυνη Δήλωση Εγκαταστάτη (ΥΔΕ);

Η Υπεύθυνη Δήλωση Εγκαταστάτη είναι η προβλεπόμενη τεκμηρίωση που συνδέεται με τον έλεγχο και τη συμμόρφωση της ηλεκτρικής εγκατάστασης.

Στην Ελλάδα, η διαδικασία διέπεται από το ισχύον κανονιστικό πλαίσιο.

Ανάλογα με την περίπτωση, ο φάκελος τεκμηρίωσης περιλαμβάνει τα προβλεπόμενα σχέδια, πρωτόκολλα και λοιπά στοιχεία.

Είναι η ΥΔΕ απλώς ένα πιστοποιητικό;

Ο όρος «πιστοποιητικό ηλεκτρολόγου» χρησιμοποιείται συχνά στην καθημερινή γλώσσα.

Ωστόσο, η ΥΔΕ δεν πρέπει να αντιμετωπίζεται ως ένα απλό έγγραφο χωρίς τεχνικό υπόβαθρο.

Η σύνταξή της συνδέεται με τις απαιτούμενες διαδικασίες ελέγχου και τεκμηρίωσης.

Ποιος εκδίδει ΥΔΕ;

Η ΥΔΕ εκδίδεται από επαγγελματία που διαθέτει τα απαιτούμενα δικαιώματα σύμφωνα με την ισχύουσα νομοθεσία.

18. Κάθε πότε χρειάζεται επανέλεγχος;

Η συχνότητα επανελέγχου εξαρτάται από την κατηγορία και τη χρήση της εγκατάστασης, καθώς και από το εφαρμοστέο κανονιστικό πλαίσιο.

Για τις συνήθεις κατοικίες στην Ελλάδα προβλέπεται, κατά κανόνα, μέγιστο διάστημα τακτικού επανελέγχου δέκα ετών.

Ωστόσο, ειδικές περιστάσεις, αλλαγές χρήσης, σημαντικές τροποποιήσεις ή άλλες απαιτήσεις μπορεί να επιβάλλουν νωρίτερο έλεγχο.

Ο ιδιοκτήτης πρέπει να συμβουλεύεται την ισχύουσα νομοθεσία, τα στοιχεία της προηγούμενης ΥΔΕ και τον αρμόδιο ηλεκτρολόγο.

19. Πότε χρειάζεται έλεγχος πριν από την προγραμματισμένη ημερομηνία;

Υπάρχουν περιπτώσεις στις οποίες δεν είναι σωστό να περιμένουμε τον επόμενο τακτικό επανέλεγχο.

Ενδεικτικά:

• Επαναλαμβανόμενες διακοπές από προστατευτικές διατάξεις.

• Αίσθηση ηλεκτρικού ρεύματος σε μεταλλικές συσκευές.

• Υπερθέρμανση πριζών.

• Οσμή καμένου.

• Σπινθηρισμοί.

• Εμφανής φθορά καλωδίων.

• Προσθήκη σημαντικών ηλεκτρικών φορτίων.

• Εργασίες ανακαίνισης.

• Εισροή νερού σε ηλεκτρικά εξαρτήματα.

• Αμφιβολίες για την κατάσταση της γείωσης.

Αν υπάρχει άμεσος κίνδυνος, η χρήση του επηρεαζόμενου εξοπλισμού πρέπει να διακόπτεται με ασφαλή τρόπο και να ζητείται επαγγελματική βοήθεια.

20. Τι γίνεται αν ο έλεγχος εντοπίσει προβλήματα;

Ο ηλεκτρολόγος αξιολογεί τα ευρήματα και προσδιορίζει τις απαιτούμενες διορθωτικές ενέργειες.

Ανάλογα με τη σοβαρότητα μπορεί να απαιτείται:

• Αντικατάσταση φθαρμένων εξαρτημάτων.

• Διόρθωση λανθασμένων συνδέσεων.

• Αποκατάσταση αγωγών προστασίας.

• Αναβάθμιση προστατευτικών διατάξεων.

• Επισκευή ηλεκτρικών γραμμών.

• Βελτίωση της διάταξης γείωσης.

• Τροποποίηση ηλεκτρικού πίνακα.

• Πρόσθετες μετρήσεις.

Μετά την αποκατάσταση πραγματοποιούνται οι απαραίτητες επαναληπτικές δοκιμές.

Η εγκατάσταση δεν πρέπει να θεωρείται ασφαλής μόνο και μόνο επειδή εξαφανίστηκε ένα εμφανές σύμπτωμα.

21. Συνηθισμένα λάθη κατά την αξιολόγηση μιας εγκατάστασης

«Αφού λειτουργούν οι πρίζες, όλα είναι εντάξει»

Η κανονική λειτουργία δεν αποδεικνύει τη συμμόρφωση με τις απαιτήσεις ασφαλείας.

«Αφού υπάρχει ρελέ διαρροής, δεν χρειάζεται άλλος έλεγχος»

Το RCD αποτελεί ένα μόνο μέρος της συνολικής προστασίας.

«Η γείωση είναι καλή επειδή η πρίζα έχει επαφές γείωσης»

Η ύπαρξη επαφών δεν αποδεικνύει αποτελεσματική σύνδεση.

«Όσο μεγαλύτερη η ασφάλεια, τόσο καλύτερα»

Η προστατευτική διάταξη πρέπει να επιλέγεται σύμφωνα με τα χαρακτηριστικά του κυκλώματος.

«Μια απλή μέτρηση τάσης αρκεί»

Η επαλήθευση απαιτεί διαφορετικές δοκιμές και μετρήσεις.

«Ένα παλιό πιστοποιητικό αποδεικνύει ότι η εγκατάσταση παραμένει ασφαλής»

Η κατάσταση μιας εγκατάστασης μπορεί να μεταβληθεί λόγω φθοράς, χρήσης ή τροποποιήσεων.

22. Συχνές ερωτήσεις

Πόση ώρα διαρκεί ένας ηλεκτρολογικός έλεγχος;

Εξαρτάται από το μέγεθος της κατοικίας, τον αριθμό κυκλωμάτων, την πρόσβαση στα σημεία ελέγχου και την κατάσταση της εγκατάστασης.

Πρέπει να διακοπεί το ρεύμα;

Ορισμένες δοκιμές απαιτούν ασφαλή απομόνωση της εγκατάστασης, ενώ άλλες πραγματοποιούνται υπό διαφορετικές συνθήκες. Ο ηλεκτρολόγος καθορίζει τη διαδικασία.

Μπορεί να γίνει έλεγχος μόνο με ένα πολύμετρο;

Όχι ολοκληρωμένα. Οι προβλεπόμενες δοκιμές απαιτούν κατάλληλες μεθόδους και όργανα.

Τι σημαίνει αν πέφτει συνέχεια το ρελέ διαρροής;

Μπορεί να υπάρχει πρόβλημα σε συσκευή, καλωδίωση ή άλλο μέρος της εγκατάστασης. Απαιτείται διερεύνηση.

Μπορεί μια παλιά εγκατάσταση να είναι ασφαλής;

Η ηλικία από μόνη της δεν αποδεικνύει την κατάσταση μιας εγκατάστασης. Απαιτείται κατάλληλη αξιολόγηση και συμμόρφωση με τις εφαρμοστέες απαιτήσεις.

Χρειάζεται ΥΔΕ μετά από ανακαίνιση;

Εξαρτάται από την έκταση των ηλεκτρολογικών εργασιών και τις ισχύουσες απαιτήσεις. Ο αρμόδιος ηλεκτρολόγος πρέπει να αξιολογήσει την περίπτωση.

Είναι αρκετός ένας έλεγχος του ηλεκτρικού πίνακα;

Όχι. Ένας ολοκληρωμένος έλεγχος μπορεί να απαιτεί επιθεώρηση και μετρήσεις σε ολόκληρη την εγκατάσταση.

Πώς καταλαβαίνω ότι η γείωση είναι σωστή;

Η αποτελεσματικότητά της επαληθεύεται με κατάλληλες δοκιμές και αξιολόγηση από επαγγελματία.

Μπορώ να κάνω μόνος μου τις μετρήσεις;

Οι επαγγελματικοί έλεγχοι απαιτούν τεχνική κατάρτιση, κατάλληλο εξοπλισμό και ασφαλείς διαδικασίες. Δεν πρέπει να επιχειρούνται από μη εξουσιοδοτημένα ή μη κατάλληλα εκπαιδευμένα άτομα.

Συμπέρασμα

Ο έλεγχος ηλεκτρολογικής εγκατάστασης κατοικίας δεν αποτελεί μια απλή τυπική διαδικασία.

Είναι μια ολοκληρωμένη τεχνική αξιολόγηση που συνδυάζει οπτική επιθεώρηση, ηλεκτρικές δοκιμές, μετρήσεις και τεκμηρίωση.

Η εξέταση του ηλεκτρικού πίνακα, της γείωσης, της μόνωσης, των αγωγών προστασίας και των διατάξεων διαφορικού ρεύματος συμβάλλει στην επαλήθευση των μέτρων ασφαλείας.

Παράλληλα, ο έλεγχος βρόχου σφάλματος, πολικότητας και των υπόλοιπων χαρακτηριστικών της εγκατάστασης επιτρέπει την αξιολόγηση της συμμόρφωσης με τις εφαρμοστέες τεχνικές απαιτήσεις.

Η ΥΔΕ και οι προβλεπόμενοι επανέλεγχοι αποτελούν σημαντικά στοιχεία της τεχνικής τεκμηρίωσης και της ασφαλούς λειτουργίας μιας κατοικίας.

Η πραγματική ηλεκτρολογική ασφάλεια δεν αποδεικνύεται από το ότι μια εγκατάσταση λειτουργεί, αλλά από το ότι έχει ελεγχθεί και αξιολογηθεί σωστά.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημαντική σημείωση: Το άρθρο παρέχει ενημερωτικές τεχνικές πληροφορίες. Δεν υποκαθιστά τον επαγγελματικό έλεγχο, την ηλεκτρολογική μελέτη ή τις απαιτήσεις της ισχύουσας νομοθεσίας. Οι ηλεκτρολογικές μετρήσεις και εργασίες πρέπει να πραγματοποιούνται από κατάλληλα εξουσιοδοτημένους επαγγελματίες.

Τεχνικές πηγές

1. ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.

2. IEC 60364-6 — Low-voltage electrical installations: Verification.

3. IEC 60364-4-41 — Protection against electric shock.

4. IEC 60364-5-54 — Earthing arrangements and protective conductors.

5. IEC 61557 — Electrical safety in low-voltage distribution systems: Equipment for testing, measuring or monitoring protective measures.

6. ΕΛΟΤ — https://www.elot.gr/

7. ΔΕΔΔΗΕ — https://www.deddie.gr/
