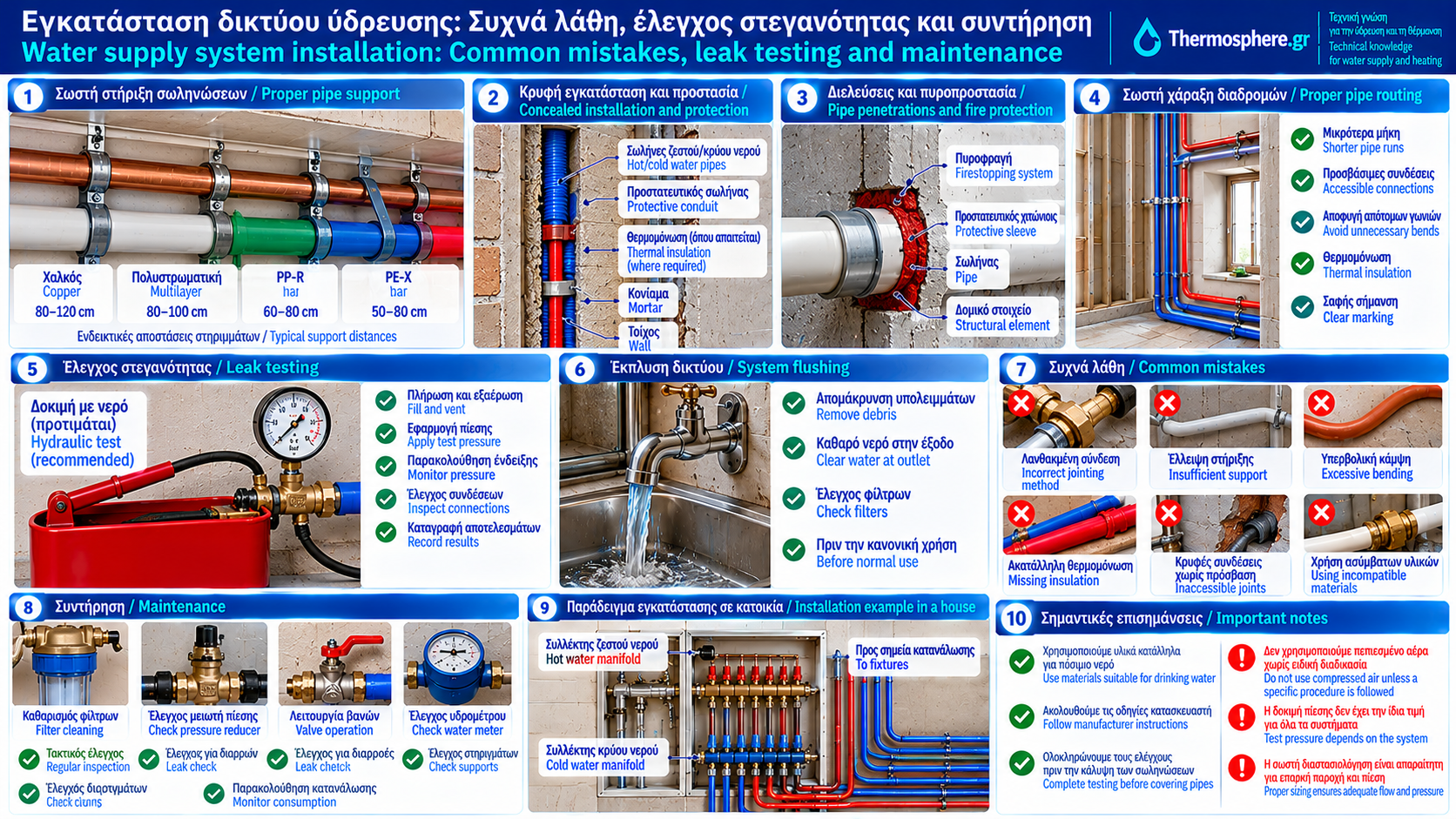

Εγκατάσταση δικτύου ύδρευσης: Συχνά λάθη, έλεγχος στεγανότητας και συντήρηση
Η σωστή εγκατάσταση ενός δικτύου ύδρευσης είναι καθοριστική για την ασφαλή και αξιόπιστη λειτουργία του κτιρίου. Ακόμη και όταν χρησιμοποιούνται ποιοτικοί σωλήνες και εξαρτήματα, λάθη κατά την τοποθέτηση μπορούν να προκαλέσουν διαρροές, θορύβους, πτώση πίεσης και πρόωρες αστοχίες.
Ιδιαίτερη σημασία έχουν η επιλογή συμβατών υλικών, η σωστή στήριξη των σωληνώσεων, η προστασία των συνδέσεων και η πραγματοποίηση των προβλεπόμενων δοκιμών πριν από την κάλυψη των εγκαταστάσεων.
Η εγκατάσταση δεν ολοκληρώνεται με την τελευταία σύνδεση. Ακολουθούν ο έλεγχος στεγανότητας, η έκπλυση, η επιθεώρηση και η παράδοση του δικτύου.
Στον τεχνικό οδηγό του Thermosphere.gr παρουσιάζουμε τις βασικές αρχές σωστής εγκατάστασης, τα συνηθέστερα σφάλματα και τις διαδικασίες που συμβάλλουν στη μακροχρόνια αξιοπιστία ενός δικτύου ύδρευσης.
1. Τι περιλαμβάνει η εγκατάσταση δικτύου ύδρευσης;
Η κατασκευή ενός δικτύου ύδρευσης περιλαμβάνει περισσότερα στάδια από την τοποθέτηση σωλήνων.
Τα βασικά είναι:
Μελέτη και διαστασιολόγηση.
Επιλογή σωληνώσεων και εξαρτημάτων.
Χάραξη διαδρομών.
Τοποθέτηση στηριγμάτων και προστατευτικών διατάξεων.
Κατασκευή συνδέσεων.
Εγκατάσταση βανών και συσκευών ελέγχου.
Δοκιμές στεγανότητας.
Έκπλυση και κατάλληλες διαδικασίες υγιεινής.
Έλεγχος λειτουργίας.
Τεκμηρίωση και παράδοση.
Κάθε στάδιο επηρεάζει την τελική ποιότητα.
2. Γιατί χρειάζεται σωστή χάραξη σωληνώσεων;
Η διαδρομή των σωληνώσεων πρέπει να σχεδιάζεται πριν αρχίσουν οι εργασίες.
Στόχος είναι να αποφεύγονται περιττά μήκη, δύσκολα προσβάσιμες συνδέσεις και σημεία με αυξημένο κίνδυνο μηχανικής καταπόνησης.
Κατά τη χάραξη εξετάζονται:
Η θέση των υδραυλικών συσκευών.
Οι διαθέσιμοι χώροι διέλευσης.
Η πρόσβαση σε βάνες και συλλέκτες.
Η θερμομόνωση.
Οι διελεύσεις από τοίχους και δάπεδα.
Η προστασία από διάτρηση κατά μελλοντικές εργασίες.
Οι απαιτήσεις πυροπροστασίας των δομικών στοιχείων.
Οι σωληνώσεις δεν πρέπει να τοποθετούνται αυθαίρετα μέσα σε φέροντα στοιχεία του κτιρίου.
3. Πώς γίνεται η σωστή στήριξη των σωλήνων;
Τα στηρίγματα συγκρατούν τις σωληνώσεις και περιορίζουν ανεπιθύμητες μετακινήσεις.
Η απόσταση μεταξύ στηριγμάτων εξαρτάται από:
Το υλικό.
Την εξωτερική διάμετρο.
Τη θερμοκρασία λειτουργίας.
Τον προσανατολισμό της σωλήνωσης.
Το βάρος του σωλήνα και του νερού.
Τις οδηγίες του κατασκευαστή.
Ανεπαρκής στήριξη μπορεί να προκαλέσει κάμψη, κραδασμούς και καταπόνηση συνδέσεων.
Αντίθετα, υπερβολικά άκαμπτη στερέωση μπορεί να εμποδίσει τη φυσιολογική θερμική μετακίνηση.
Χρειάζεται σωστή διάκριση μεταξύ σταθερών και ολισθηρών σημείων στήριξης, όπου προβλέπονται.
4. Γιατί πρέπει να προβλέπεται η θερμική διαστολή;
Οι σωλήνες μεταβάλλουν τις διαστάσεις τους όταν αλλάζει η θερμοκρασία.
Η μεταβολή αυτή είναι ιδιαίτερα σημαντική σε δίκτυα ζεστού νερού χρήσης.
Εάν η σωλήνωση δεν έχει δυνατότητα να παραλάβει τη διαστολή της, μπορεί να εμφανιστούν:
Παραμορφώσεις.
Τριγμοί.
Καταπόνηση συνδέσμων.
Μετακινήσεις στηριγμάτων.
Βλάβες σε σημεία διέλευσης.
Η πρόβλεψη εξαρτάται από το υλικό και τη γεωμετρία του δικτύου.
Οι οδηγίες εγκατάστασης του κατασκευαστή αποτελούν βασικό σημείο αναφοράς.
5. Τι προσέχουμε στις κρυφές σωληνώσεις;
Σε εγκαταστάσεις μέσα σε τοίχους ή δάπεδα απαιτείται ιδιαίτερη προσοχή.
Πρέπει να εξετάζονται:
Η προστασία από μηχανικές βλάβες.
Η συμβατότητα με κονιάματα και άλλα δομικά υλικά.
Η δυνατότητα θερμικής μετακίνησης.
Η μόνωση όπου απαιτείται.
Η θέση και προσβασιμότητα των συνδέσεων.
Η καταγραφή της πραγματικής διαδρομής.
Δεν επιτρέπεται κάθε τύπος σύνδεσης να εγκιβωτίζεται χωρίς πρόσβαση.
Η δυνατότητα κρυφής εγκατάστασης πρέπει να επιβεβαιώνεται για το συγκεκριμένο σύστημα.
Πριν καλυφθούν οι σωληνώσεις, πρέπει να ολοκληρωθούν οι προβλεπόμενοι έλεγχοι.
6. Πώς προστατεύονται οι σωληνώσεις στις διελεύσεις;
Όταν ένας σωλήνας περνά από τοίχο ή δάπεδο, μπορεί να χρειάζεται κατάλληλο προστατευτικό χιτώνιο.
Το χιτώνιο συμβάλλει στην αποφυγή άμεσης μηχανικής επαφής με αιχμηρά δομικά στοιχεία και μπορεί να επιτρέπει τις προβλεπόμενες μετακινήσεις.
Στις διελεύσεις από πυράντοχα δομικά στοιχεία απαιτείται κατάλληλο πιστοποιημένο σύστημα πυροφραγής, σύμφωνα με τη μελέτη πυροπροστασίας.
Η απλή πλήρωση ενός κενού με οποιοδήποτε υλικό δεν εξασφαλίζει ισοδύναμη πυραντίσταση.
7. Γιατί είναι απαραίτητη η θερμομόνωση;
Η μόνωση των σωληνώσεων ζεστού νερού μειώνει τις θερμικές απώλειες.
Στις σωληνώσεις κρύου νερού μπορεί να απαιτείται μόνωση για τον περιορισμό της θέρμανσης του νερού και, ανάλογα με τις συνθήκες, της επιφανειακής συμπύκνωσης.
Η επιλογή μόνωσης εξαρτάται από:
Τη θερμοκρασία λειτουργίας.
Το περιβάλλον εγκατάστασης.
Την υγρασία.
Τη διάμετρο σωλήνα.
Τις ενεργειακές και υγειονομικές απαιτήσεις.
Οι σωληνώσεις ζεστού και κρύου νερού πρέπει να διατάσσονται έτσι ώστε να περιορίζεται η ανεπιθύμητη μεταφορά θερμότητας μεταξύ τους.
8. Ποια είναι τα συχνότερα λάθη στις συνδέσεις;
Πολλές αστοχίες εντοπίζονται σε συνδέσεις και εξαρτήματα.
Συνηθισμένα λάθη είναι:
Χρήση ασύμβατων σωλήνων και εξαρτημάτων.
Λανθασμένο βάθος εισαγωγής.
Ακατάλληλο εργαλείο πρεσαρίσματος.
Ελλιπής προετοιμασία άκρων.
Λανθασμένη θερμοσυγκόλληση.
Υπερβολική σύσφιξη σπειρωμάτων.
Κακή ευθυγράμμιση.
Μηχανική φόρτιση των συνδέσεων.
Η μέθοδος συναρμολόγησης πρέπει να ακολουθεί τις προδιαγραφές του συγκεκριμένου συστήματος.
9. Γιατί πρέπει να υπάρχουν βάνες απομόνωσης;
Οι βάνες επιτρέπουν τη διακοπή παροχής σε επιμέρους τμήματα του δικτύου.
Η κατάλληλη κατανομή τους διευκολύνει:
Τη συντήρηση.
Την αντικατάσταση συσκευών.
Την επισκευή διαρροών.
Την απομόνωση βλαβών.
Οι βάνες πρέπει να είναι προσβάσιμες και, όπου χρειάζεται, να φέρουν σαφή σήμανση.
Μια βάνα που έχει καλυφθεί μόνιμα από δομικά υλικά δεν εξυπηρετεί αποτελεσματικά τον σκοπό της.
10. Τι είναι ο έλεγχος στεγανότητας;
Ο έλεγχος στεγανότητας αποσκοπεί στη διαπίστωση ότι το δίκτυο δεν παρουσιάζει ανεπιθύμητες διαρροές υπό τις προβλεπόμενες συνθήκες δοκιμής.
Αποτελεί σημαντικό στάδιο πριν από την παράδοση της εγκατάστασης.
Η διαδικασία καθορίζεται από:
Το υλικό των σωληνώσεων.
Το σύστημα συνδέσεων.
Τις οδηγίες του κατασκευαστή.
Τις εφαρμοστέες τεχνικές προδιαγραφές.
Τις απαιτήσεις της εγκατάστασης.
Δεν υπάρχει μία καθολική πίεση ή διάρκεια δοκιμής που να εφαρμόζεται ανεξαιρέτως σε κάθε σύστημα.
11. Πώς πραγματοποιείται μια δοκιμή στεγανότητας;
Η ακριβής διαδικασία πρέπει να καθορίζεται από την εφαρμοστέα προδιαγραφή.
Σε γενικές γραμμές, περιλαμβάνει:
Επιβεβαίωση ολοκλήρωσης των συνδέσεων.
Έλεγχο καταλληλότητας των εξαρτημάτων για τη δοκιμή.
Απομόνωση συσκευών που δεν επιτρέπεται να εκτεθούν στην πίεση δοκιμής.
Πλήρωση και εξαέρωση, όταν προβλέπεται υδραυλική δοκιμή.
Εφαρμογή της καθορισμένης πίεσης με κατάλληλο εξοπλισμό.
Παρακολούθηση των προβλεπόμενων ενδείξεων.
Επιθεώρηση συνδέσεων και εμφανών τμημάτων.
Καταγραφή αποτελεσμάτων.
Οι διαδικασίες δοκιμής πρέπει να λαμβάνουν υπόψη τη θερμοκρασία, την ελαστική συμπεριφορά των πλαστικών σωλήνων και τις απαιτήσεις σταθεροποίησης.
Η μεταβολή της ένδειξης του μανομέτρου δεν αποδεικνύει από μόνη της διαρροή, χωρίς αξιολόγηση των συνθηκών δοκιμής.
12. Μπορεί να γίνει δοκιμή με πεπιεσμένο αέρα;
Ο πεπιεσμένος αέρας αποθηκεύει σημαντική ενέργεια και μπορεί να προκαλέσει σοβαρό τραυματισμό σε περίπτωση αστοχίας.
Δεν πρέπει να χρησιμοποιείται ως αυθαίρετη εναλλακτική μιας υδραυλικής δοκιμής.
Όταν επιτρέπεται πνευματική δοκιμή, απαιτείται ειδική εγκεκριμένη διαδικασία, κατάλληλος εξοπλισμός, μέτρα αποκλεισμού και καταρτισμένο προσωπικό.
Για κάθε σύστημα πρέπει να ακολουθούνται οι σχετικές προδιαγραφές και οι οδηγίες του κατασκευαστή.
13. Γιατί χρειάζεται έκπλυση του δικτύου;
Κατά την εγκατάσταση μπορεί να εισέλθουν στις σωληνώσεις:
Σκόνη.
Ρινίσματα.
Υπολείμματα κοπής.
Μικροσωματίδια.
Ξένα σώματα.
Η έκπλυση αποσκοπεί στην απομάκρυνση τέτοιων υπολειμμάτων πριν από την κανονική χρήση.
Σε δίκτυα πόσιμου νερού η έκπλυση και οι τυχόν πρόσθετες διαδικασίες καθαρισμού ή απολύμανσης πρέπει να ακολουθούν τις εφαρμοστέες απαιτήσεις.
Η χρήση ακατάλληλων χημικών ή συγκεντρώσεων μπορεί να προκαλέσει βλάβες και να θέσει σε κίνδυνο την ποιότητα του νερού.
14. Τι είναι το υδραυλικό πλήγμα;
Το υδραυλικό πλήγμα είναι μια απότομη μεταβολή της πίεσης που μπορεί να προκύψει όταν αλλάζει γρήγορα η ταχύτητα ροής.
Μπορεί να εμφανιστεί, για παράδειγμα, όταν κλείνει απότομα μια ηλεκτροβάνα.
Πιθανές συνέπειες είναι:
Έντονοι θόρυβοι.
Κραδασμοί.
Καταπόνηση σωληνώσεων.
Βλάβες εξαρτημάτων.
Η αντιμετώπιση μπορεί να απαιτεί έλεγχο ταχυτήτων, πίεσης, στήριξης και κατάλληλες διατάξεις προστασίας.
Η τοποθέτηση ενός εξαρτήματος χωρίς διάγνωση δεν εξασφαλίζει οριστική λύση.
15. Πώς εντοπίζονται προβλήματα μετά την εγκατάσταση;
Η διάγνωση αρχίζει με τον προσδιορισμό του συμπτώματος.
Χαμηλή πίεση σε μία βρύση
Πιθανές αιτίες:
Φραγμένο φίλτρο εξόδου.
Πρόβλημα τοπικής βάνας.
Περιορισμός στη σύνδεση.
Χαμηλή πίεση σε ολόκληρο το κτίριο
Πιθανές αιτίες:
Πρόβλημα τροφοδοσίας.
Μεγάλες απώλειες δικτύου.
Βλάβη μειωτή πίεσης.
Ανεπαρκής λειτουργία πιεστικού.
Υγρασία σε τοίχο
Μπορεί να οφείλεται σε διαρροή σωλήνα, αλλά και σε συμπύκνωση ή άλλη πηγή υγρασίας.
Απαιτείται έλεγχος πριν από οποιαδήποτε επέμβαση.
16. Ποια είναι τα βασικά σημεία προληπτικής συντήρησης;
Η συντήρηση ενός δικτύου ύδρευσης μπορεί να περιλαμβάνει:
Έλεγχο εμφανών σωληνώσεων.
Επιθεώρηση συνδέσεων.
Έλεγχο βανών απομόνωσης.
Συντήρηση φίλτρων.
Έλεγχο μειωτών πίεσης.
Παρακολούθηση ασυνήθιστης κατανάλωσης.
Έλεγχο στηριγμάτων.
Επιθεώρηση θερμομόνωσης.
Συντήρηση πιεστικών συγκροτημάτων.
Έλεγχο διατάξεων προστασίας από επιστροφή ροής.
Η συχνότητα καθορίζεται από τις προδιαγραφές, τη χρήση και τις συνθήκες της εγκατάστασης.
17. Πώς βοηθά το υδρόμετρο στον εντοπισμό διαρροής;
Το υδρόμετρο μπορεί να χρησιμοποιηθεί ως αρχική ένδειξη ανεπιθύμητης κατανάλωσης.
Εφόσον όλες οι γνωστές καταναλώσεις έχουν σταματήσει, συνεχής καταγραφή ροής μπορεί να υποδηλώνει διαρροή ή άλλη μη αναγνωρισμένη κατανάλωση.
Πρέπει όμως να λαμβάνονται υπόψη συσκευές με αυτόματη λειτουργία, δεξαμενές πλήρωσης και άλλοι καταναλωτές.
Η ένδειξη του υδρομέτρου δεν προσδιορίζει από μόνη της τη θέση ή την αιτία της απώλειας.
18. Γιατί έχει σημασία η υγιεινή του νερού;
Η εγκατάσταση πρέπει να προστατεύει το νερό από επιμόλυνση και δυσμενείς συνθήκες παραμονής.
Σημαντικές αρχές είναι:
Χρήση κατάλληλων υλικών για πόσιμο νερό.
Προστασία από επιστροφή ροής.
Αποφυγή περιττών νεκρών κλάδων.
Περιορισμός στασιμότητας.
Σωστή διαχείριση θερμοκρασιών.
Συντήρηση δεξαμενών και συσκευών όπου υπάρχουν.
Οι απαιτήσεις διαχείρισης κινδύνου, συμπεριλαμβανομένου του κινδύνου Legionella σε κατάλληλες εγκαταστάσεις, εξαρτώνται από το είδος του κτιρίου και το εφαρμοστέο πλαίσιο.
19. Τι πρέπει να περιλαμβάνει η παράδοση της εγκατάστασης;
Μια οργανωμένη παράδοση μπορεί να περιλαμβάνει:
Σχέδιο πραγματικής εγκατάστασης.
Καταγραφή υλικών και εξαρτημάτων.
Πρωτόκολλο δοκιμών.
Οδηγίες λειτουργίας.
Θέσεις κεντρικών και τοπικών βανών.
Οδηγίες συντήρησης.
Στοιχεία εξοπλισμού και εγγυήσεων.
Καταγραφή τυχόν ειδικών απαιτήσεων.
Η τεκμηρίωση βοηθά σε μελλοντικές επισκευές και περιορίζει τον κίνδυνο τυχαίας διάτρησης κρυφών σωληνώσεων.
20. Συχνές ερωτήσεις
Πρέπει να γίνεται δοκιμή στεγανότητας πριν κλείσουν οι τοίχοι;
Ναι, οι προβλεπόμενες δοκιμές πρέπει να ολοκληρώνονται πριν καλυφθούν κρίσιμα τμήματα της εγκατάστασης, σύμφωνα με τις απαιτήσεις του συστήματος.
Πόσα bar πρέπει να έχει η δοκιμή πίεσης;
Η πίεση δοκιμής εξαρτάται από τις εφαρμοστέες προδιαγραφές, το υλικό και τον κατασκευαστή. Δεν υπάρχει μία γενική τιμή για κάθε εγκατάσταση.
Γιατί ακούγονται χτυπήματα όταν κλείνει μια βρύση;
Πιθανή αιτία είναι το υδραυλικό πλήγμα. Χρειάζεται έλεγχος πίεσης, ταχύτητας ροής και στήριξης.
Μπορούν να κρυφτούν όλες οι συνδέσεις μέσα στον τοίχο;
Όχι απαραίτητα. Η καταλληλότητα κρυφής εγκατάστασης εξαρτάται από τον τύπο σύνδεσης και τις προδιαγραφές του συστήματος.
Χρειάζονται μόνωση οι σωλήνες κρύου νερού;
Ανάλογα με το περιβάλλον και τις απαιτήσεις, μπορεί να χρειάζεται προστασία από θέρμανση του νερού και συμπύκνωση.
Κάθε πότε χρειάζεται συντήρηση;
Δεν υπάρχει ενιαίο πρόγραμμα για όλα τα κτίρια. Η συχνότητα εξαρτάται από τα εξαρτήματα, τη χρήση, τις οδηγίες κατασκευαστών και τις εφαρμοστέες απαιτήσεις.
Συμπέρασμα
Η αξιοπιστία ενός δικτύου ύδρευσης εξαρτάται τόσο από τη σωστή μελέτη όσο και από την ποιότητα της εγκατάστασης.
Η κατάλληλη στήριξη, η πρόβλεψη θερμικής διαστολής, οι συμβατές συνδέσεις, οι δοκιμές στεγανότητας και η προληπτική συντήρηση μειώνουν τον κίνδυνο αστοχιών.
Ένα δίκτυο ύδρευσης θεωρείται ολοκληρωμένο όταν έχει εγκατασταθεί, ελεγχθεί, τεκμηριωθεί και παραδοθεί με ασφάλεια.
Τεχνικές πηγές και περαιτέρω ανάγνωση
EN 806-1: Specifications for installations inside buildings conveying water for human consumption — General.
EN 806-2: Design.
EN 806-4: Installation.
EN 806-5: Operation and maintenance.
EN 1717: Protection against pollution of potable water installations by backflow.
EN ISO 15874: Polypropylene piping systems.
EN ISO 15875: Crosslinked polyethylene piping systems.
EN ISO 21003: Multilayer piping systems.
CEN-CENELEC: https://www.cencenelec.eu/
Η εφαρμογή των προτύπων πρέπει να συνδυάζεται με τους εθνικούς κανονισμούς, τις απαιτήσεις του παρόχου και τις οδηγίες των κατασκευαστών.
Σημείωση ασφαλείας: Οι δοκιμές πίεσης, οι τροποποιήσεις δικτύων και οι διαδικασίες καθαρισμού ή απολύμανσης πρέπει να εκτελούνται από κατάλληλα καταρτισμένο προσωπικό, με εγκεκριμένες διαδικασίες και εξοπλισμό.
