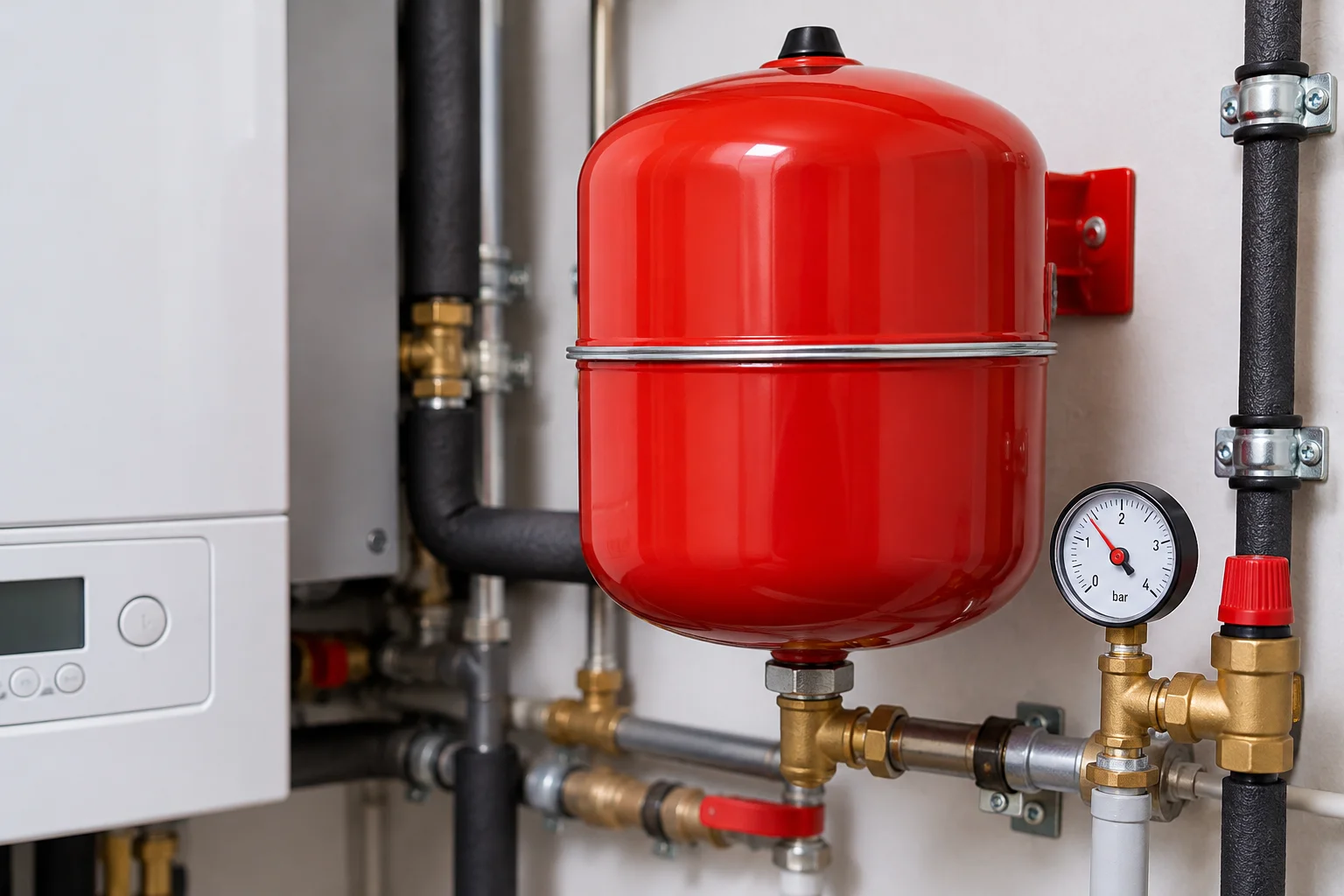

Το δοχείο διαστολής είναι βασικό εξάρτημα κάθε κλειστού κυκλώματος θέρμανσης. Απορροφά την αύξηση του όγκου του νερού όταν αυτό θερμαίνεται και περιορίζει τις μεταβολές της πίεσης.
Όταν το δοχείο δεν λειτουργεί σωστά, η πίεση μπορεί να ανεβαίνει υπερβολικά, να ενεργοποιείται η βαλβίδα ασφαλείας και να απαιτείται συχνή συμπλήρωση νερού.
Στον οδηγό αυτό εξετάζουμε τη λειτουργία του δοχείου διαστολής, τις συνηθέστερες βλάβες, τη σωστή προφόρτιση και τη διαδικασία τεχνικού ελέγχου.
Πώς λειτουργεί το δοχείο διαστολής
Στα συνηθισμένα δοχεία διαστολής κλειστών κυκλωμάτων, μια ελαστική μεμβράνη διαχωρίζει δύο χώρους:
Την πλευρά του νερού, που συνδέεται με το κύκλωμα θέρμανσης.
Την πλευρά του αερίου, η οποία διαθέτει συγκεκριμένη πίεση προφόρτισης.
Όταν το νερό θερμαίνεται, ο όγκος του αυξάνεται. Μέρος του εισέρχεται στο δοχείο, συμπιέζοντας το αέριο.
Όταν το κύκλωμα κρυώσει, το αέριο διαστέλλεται και ωθεί το νερό πίσω στην εγκατάσταση.
Έτσι, το δοχείο διαστολής περιορίζει τις μεταβολές πίεσης κατά τη λειτουργία της θέρμανσης.
Ποια πίεση πρέπει να έχει το δοχείο διαστολής;
Δεν υπάρχει μία τιμή προφόρτισης κατάλληλη για όλες τις εγκαταστάσεις.
Η σωστή πίεση εξαρτάται από:
Το στατικό ύψος του δικτύου.
Τη θέση εγκατάστασης του δοχείου.
Την ελάχιστη απαιτούμενη πίεση του συστήματος.
Την πίεση πλήρωσης.
Τις προδιαγραφές του λέβητα ή της αντλίας θερμότητας.
Τις οδηγίες του κατασκευαστή.
Ως υδροστατική προσέγγιση, κάθε 10 μέτρα ύψους στήλης νερού αντιστοιχούν σε περίπου 1 bar.
Προσοχή: Η πίεση προφόρτισης του δοχείου και η πίεση πλήρωσης της εγκατάστασης είναι διαφορετικά μεγέθη. Δεν πρέπει να συγχέονται.
Ποια είναι τα συμπτώματα χαλασμένου δοχείου διαστολής;
1. Η πίεση ανεβαίνει υπερβολικά όταν ζεσταίνεται ο λέβητας
Μια μικρή αύξηση της πίεσης κατά τη θέρμανση είναι φυσιολογική.
Αν όμως η πίεση αυξάνεται απότομα και πλησιάζει το όριο ενεργοποίησης της βαλβίδας ασφαλείας, πρέπει να ελεγχθεί το δοχείο διαστολής.
Πιθανές αιτίες είναι η απώλεια προφόρτισης, η αστοχία της μεμβράνης, η ανεπαρκής χωρητικότητα ή η φραγμένη σύνδεση με το κύκλωμα.
2. Η βαλβίδα ασφαλείας αποβάλλει νερό
Η βαλβίδα ασφαλείας προστατεύει την εγκατάσταση από υπερβολική πίεση.
Σε πολλές οικιακές εγκαταστάσεις χρησιμοποιούνται βαλβίδες 3 bar, αλλά η προβλεπόμενη πίεση ανοίγματος εξαρτάται από τον εξοπλισμό.
Αν η βαλβίδα αποβάλλει νερό επανειλημμένα κατά τη θέρμανση, χρειάζεται έλεγχος της συνολικής εγκατάστασης και του δοχείου διαστολής.
Η έξοδος της βαλβίδας ασφαλείας δεν πρέπει ποτέ να φράσσεται.
3. Η πίεση πέφτει όταν κρυώνει η εγκατάσταση
Ένα χαρακτηριστικό σενάριο είναι:
Η πίεση είναι κανονική όταν το κύκλωμα είναι κρύο.
Κατά τη θέρμανση αυξάνεται υπερβολικά.
Η βαλβίδα ασφαλείας αποβάλλει νερό.
Μετά την ψύξη η πίεση εμφανίζεται πολύ χαμηλή.
Η συνεχής συμπλήρωση νερού δεν αντιμετωπίζει την αιτία και μπορεί να επιβαρύνει το κύκλωμα με οξυγόνο και άλατα.
4. Το δοχείο έχει χάσει την προφόρτισή του
Η σταδιακή απώλεια αερίου μπορεί να μειώσει την ωφέλιμη χωρητικότητα του δοχείου.
Αυτό δεν σημαίνει απαραίτητα ότι έχει καταστραφεί η μεμβράνη. Σε ορισμένες περιπτώσεις, μετά από κατάλληλο έλεγχο, η προφόρτιση μπορεί να αποκατασταθεί.
5. Έχει αστοχήσει η μεμβράνη
Αν η μεμβράνη διαρραγεί, το νερό μπορεί να περάσει στην πλευρά του αερίου.
Η εμφάνιση νερού από τη βαλβίδα αερίου αποτελεί ισχυρή ένδειξη αστοχίας της μεμβράνης.
Ανάλογα με τον τύπο του δοχείου, μπορεί να απαιτείται αντικατάσταση ολόκληρου του εξαρτήματος ή της μεμβράνης, εφόσον αυτή είναι αντικαταστάσιμη.
Γιατί γεμίζει νερό το δοχείο διαστολής;
Η παρουσία νερού στην πλευρά του κυκλώματος είναι φυσιολογική.
Πρόβλημα υπάρχει όταν το δοχείο χάνει την ικανότητά του να απορροφά επαρκώς τη θερμική διαστολή.
Αυτό μπορεί να συμβεί λόγω:
Απώλειας προφόρτισης.
Αστοχίας της μεμβράνης.
Λανθασμένης ρύθμισης.
Ανεπαρκούς χωρητικότητας.
Κλειστής βάνας ή απόφραξης στη σύνδεση.
Επομένως, το ότι ένα δοχείο περιέχει νερό δεν αποδεικνύει από μόνο του βλάβη.
Πώς γίνεται ο σωστός έλεγχος προφόρτισης;
Η προφόρτιση μετριέται αξιόπιστα μόνο όταν η πλευρά του νερού στο δοχείο έχει αποσυμπιεστεί κατάλληλα.
Ο τεχνικός ακολουθεί διαδικασία που περιλαμβάνει:
Ασφαλή διακοπή λειτουργίας και ψύξη του συστήματος, όπου απαιτείται.
Κατάλληλη απομόνωση του δοχείου ή του σχετικού τμήματος του κυκλώματος.
Πλήρη αποσυμπίεση της πλευράς νερού του δοχείου.
Μέτρηση της πίεσης αερίου με κατάλληλο μανόμετρο.
Έλεγχο για πιθανή αστοχία της μεμβράνης.
Σύγκριση της προφόρτισης με τις απαιτήσεις της εγκατάστασης.
Αποκατάσταση της λειτουργίας και έλεγχο της συμπεριφοράς της πίεσης.
Η απλή προσθήκη αέρα ενώ η πλευρά του νερού βρίσκεται υπό πίεση δεν αποτελεί σωστή μέθοδο ρύθμισης.
Ο έλεγχος και η ρύθμιση πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο τεχνικό.
Μπορεί το δοχείο διαστολής να είναι πολύ μικρό;
Ναι. Ακόμη και ένα δοχείο σε καλή μηχανική κατάσταση μπορεί να έχει ανεπαρκή χωρητικότητα.
Η σωστή διαστασιολόγηση εξαρτάται από:
Τον συνολικό όγκο νερού της εγκατάστασης.
Το εύρος θερμοκρασιών λειτουργίας.
Τις πιέσεις προφόρτισης και πλήρωσης.
Τη μέγιστη επιτρεπόμενη πίεση.
Το στατικό ύψος.
Τη χρήση αντιψυκτικού, όπου εφαρμόζεται.
Η επιλογή μόνο με βάση την ισχύ του λέβητα σε kW δεν επαρκεί.
Πότε χρειάζεται αντικατάσταση;
Η αντικατάσταση εξετάζεται όταν:
Έχει επιβεβαιωθεί αστοχία μη αντικαταστάσιμης μεμβράνης.
Υπάρχει σημαντική διάβρωση ή μηχανική φθορά.
Το δοχείο δεν μπορεί να διατηρήσει την απαιτούμενη προφόρτιση.
Η χωρητικότητά του δεν επαρκεί για την εγκατάσταση.
Η απόφαση πρέπει να βασίζεται σε τεχνική αξιολόγηση και όχι μόνο στην ηλικία του δοχείου.
Μπορεί να φταίει κάτι άλλο εκτός από το δοχείο;
Ναι. Αν η πίεση αυξάνεται ακόμη και όταν το σύστημα δεν θερμαίνεται, πρέπει να εξεταστούν και άλλες πιθανές αιτίες.
Ενδεικτικά:
Προβληματική βάνα ή αυτόματος πλήρωσης.
Επικοινωνία με κύκλωμα υψηλότερης πίεσης μέσω εναλλάκτη.
Ελαττωματικό μανόμετρο.
Αντίστοιχα, όταν η πίεση μειώνεται συνεχώς, πρέπει να αποκλειστούν διαρροές από σωληνώσεις, σώματα, συνδέσεις και βαλβίδες.
Συχνές ερωτήσεις
Πόσα bar πρέπει να έχει το δοχείο διαστολής;
Η σωστή προφόρτιση καθορίζεται από το στατικό ύψος, την πίεση πλήρωσης και τις προδιαγραφές της εγκατάστασης. Δεν υπάρχει μία καθολική τιμή.
Γιατί ανεβαίνει η πίεση όταν ανάβει η θέρμανση;
Το νερό διαστέλλεται όταν θερμαίνεται. Αν το δοχείο δεν διαθέτει επαρκή ωφέλιμη χωρητικότητα, η πίεση μπορεί να αυξηθεί υπερβολικά.
Πώς καταλαβαίνω ότι έχει τρυπήσει η μεμβράνη;
Νερό από τη βαλβίδα αερίου αποτελεί ισχυρή ένδειξη αστοχίας, αλλά η κατάσταση πρέπει να επιβεβαιώνεται με κατάλληλο τεχνικό έλεγχο.
Μπορώ να φουσκώσω μόνος μου το δοχείο;
Δεν συνιστάται χωρίς τεχνική κατάρτιση. Απαιτείται ασφαλής απομόνωση και αποσυμπίεση της πλευράς νερού, καθώς και σωστός προσδιορισμός της προφόρτισης.
Κάθε πότε χρειάζεται έλεγχος;
Σύμφωνα με τις οδηγίες του κατασκευαστή και το πρόγραμμα συντήρησης της εγκατάστασης. Έκτακτος έλεγχος απαιτείται όταν παρατηρούνται ασυνήθιστες μεταβολές πίεσης.
Συμπέρασμα
Το δοχείο διαστολής προστατεύει το κλειστό κύκλωμα θέρμανσης από υπερβολικές μεταβολές πίεσης.
Η απότομη αύξηση πίεσης κατά τη θέρμανση, η εκροή από τη βαλβίδα ασφαλείας και η μεγάλη πτώση πίεσης μετά την ψύξη είναι ενδείξεις που απαιτούν έλεγχο.
Η σωστή διάγνωση βασίζεται σε μετρήσεις, έλεγχο της εγκατάστασης και εφαρμογή των οδηγιών του κατασκευαστή — όχι σε αυθαίρετη συμπλήρωση αέρα ή αντικατάσταση εξαρτημάτων.
Τεχνικές αναφορές
EN 12828 — Heating systems in buildings: Design for water-based heating systems.
Οδηγίες εγκατάστασης και συντήρησης του κατασκευαστή του δοχείου διαστολής.
Τεχνικές προδιαγραφές του λέβητα ή της αντλίας θερμότητας.
Σημείωση ασφαλείας: Το άρθρο έχει ενημερωτικό χαρακτήρα. Εργασίες απομόνωσης, αποσυμπίεσης και ρύθμισης εξοπλισμού θέρμανσης πρέπει να εκτελούνται από κατάλληλα καταρτισμένο τεχνικό.
