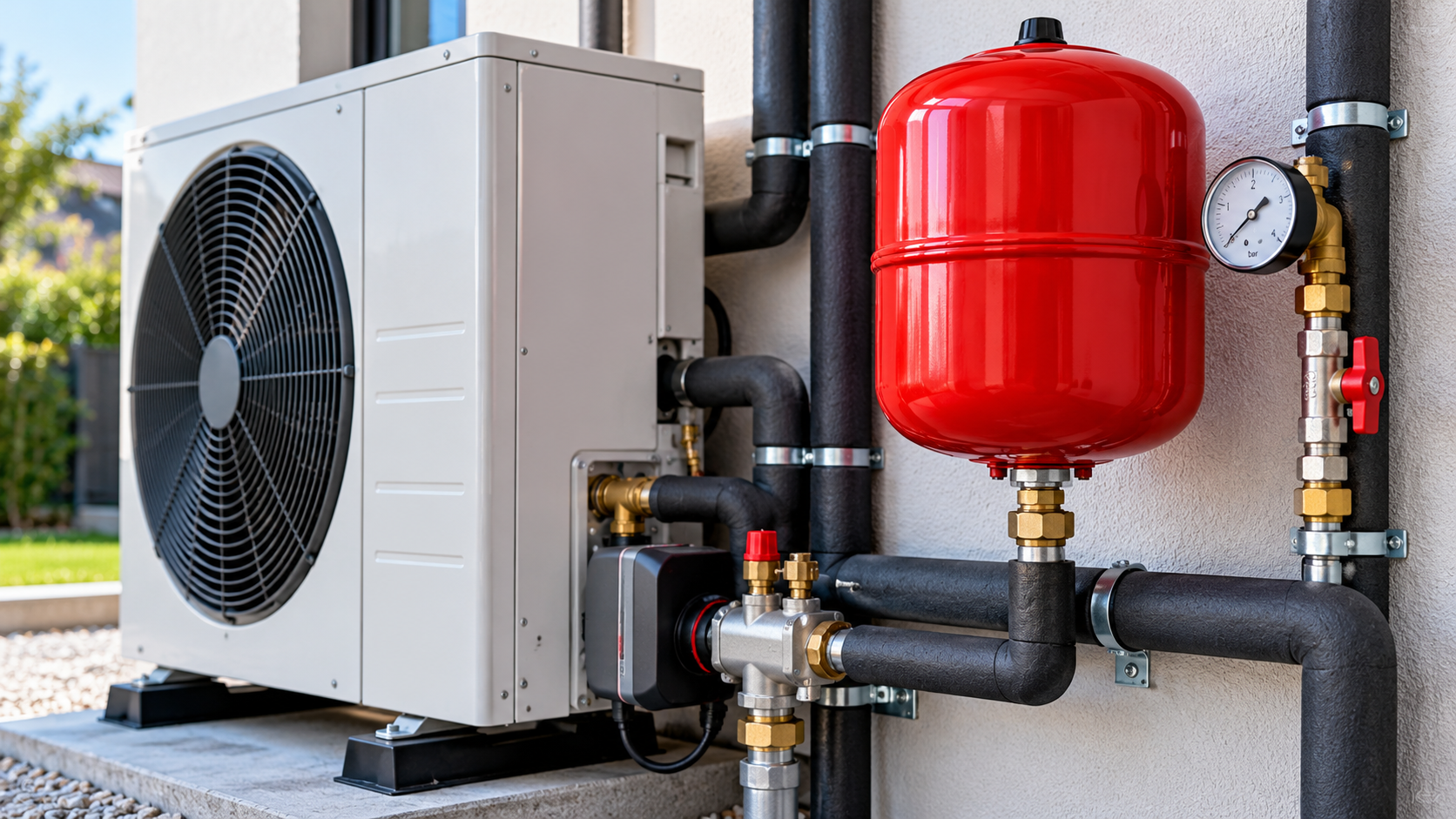

Δοχείο διαστολής σε αντλία θερμότητας: Γιατί είναι απαραίτητο;
Το δοχείο διαστολής αποτελεί βασικό εξάρτημα ενός κλειστού υδραυλικού κυκλώματος αντλίας θερμότητας. Η λειτουργία του είναι να απορροφά τις μεταβολές του όγκου του νερού καθώς αλλάζει η θερμοκρασία, συμβάλλοντας στη διατήρηση της πίεσης μέσα στα επιτρεπόμενα όρια.
Στις εγκαταστάσεις με αντλίες θερμότητας, η σωστή επιλογή του δοχείου έχει ιδιαίτερη σημασία. Πολλά συστήματα λειτουργούν σε χαμηλότερες θερμοκρασίες από τους συμβατικούς λέβητες, ενώ συχνά περιλαμβάνουν ενδοδαπέδια θέρμανση, fan coils, μεγάλα δίκτυα σωληνώσεων ή δοχεία αδρανείας (buffer tanks).
Η απαιτούμενη χωρητικότητα δεν εξαρτάται αποκλειστικά από την ισχύ της αντλίας θερμότητας. Καθορίζεται κυρίως από τον συνολικό όγκο νερού, τις θερμοκρασίες λειτουργίας, το στατικό ύψος και τις πιέσεις του κυκλώματος.
1. Πώς λειτουργεί το δοχείο διαστολής;
Στο εσωτερικό ενός δοχείου διαστολής με μεμβράνη υπάρχουν δύο χώροι: ο ένας επικοινωνεί με το νερό της εγκατάστασης και ο άλλος περιέχει αέριο υπό πίεση.
Όταν η θερμοκρασία του νερού αυξάνεται, αυξάνεται και ο όγκος του. Το επιπλέον νερό εισέρχεται στο δοχείο και συμπιέζει το αέριο, περιορίζοντας την άνοδο της πίεσης.
Όταν το νερό κρυώνει, μειώνεται ο όγκος του και το συμπιεσμένο αέριο ωθεί μέρος του νερού πίσω στο κύκλωμα.
Αυτός ο μηχανισμός βοηθά στη σταθερότητα της πίεσης, αλλά δεν αντικαθιστά τη βαλβίδα ασφαλείας ή τις υπόλοιπες διατάξεις προστασίας της εγκατάστασης.
2. Έχουν όλες οι αντλίες θερμότητας ενσωματωμένο δοχείο;
Όχι. Η ύπαρξη και η χωρητικότητα του ενσωματωμένου δοχείου εξαρτώνται από τον κατασκευαστή και το συγκεκριμένο μοντέλο.
Ορισμένες αντλίες θερμότητας διαθέτουν ενσωματωμένο δοχείο διαστολής, ενώ άλλες απαιτούν εξωτερικό.
Ακόμη και όταν υπάρχει ενσωματωμένο δοχείο, δεν σημαίνει ότι επαρκεί για κάθε εγκατάσταση.
Για παράδειγμα, η προσθήκη ενός μεγάλου buffer tank αυξάνει τον συνολικό όγκο νερού και μπορεί να δημιουργήσει ανάγκη για μεγαλύτερη συνολική χωρητικότητα διαστολής.
Πριν από την εγκατάσταση πρέπει να ελέγχονται:
Το τεχνικό εγχειρίδιο της αντλίας θερμότητας.
Η χωρητικότητα του ενσωματωμένου δοχείου, εφόσον υπάρχει.
Η εργοστασιακή προπίεση.
Ο μέγιστος επιτρεπόμενος όγκος νερού του συστήματος σύμφωνα με τον κατασκευαστή.
Οι πραγματικές συνθήκες λειτουργίας της εγκατάστασης.
3. Πώς υπολογίζεται η χωρητικότητα;
Η διαστασιολόγηση ξεκινά από τον συνολικό όγκο του υγρού στο κλειστό κύκλωμα.
Πρέπει να συνυπολογίζονται οι σωληνώσεις, οι τερματικές μονάδες, οι συλλέκτες, η ίδια η αντλία θερμότητας και κάθε δοχείο αδρανείας που επικοινωνεί υδραυλικά με το συγκεκριμένο κύκλωμα.
Η θερμική διαστολή του νερού εξαρτάται από το εύρος θερμοκρασιών.
Σε μια εγκατάσταση χαμηλών θερμοκρασιών, η διαστολή μπορεί να είναι μικρότερη από εκείνη ενός κυκλώματος που λειτουργεί στους 80°C. Ωστόσο, η πραγματική μέγιστη θερμοκρασία πρέπει να προσδιορίζεται από τις συνθήκες σχεδιασμού και τις δυνατότητες λειτουργίας του συστήματος.
Ενδεικτικό παράδειγμα
Ας θεωρήσουμε μια εγκατάσταση με:
Συνολικό όγκο νερού: 300 λίτρα.
Ελάχιστη θερμοκρασία: 10°C.
Μέγιστη θερμοκρασία: 55°C.
Ενδεικτική ογκομετρική διαστολή νερού: περίπου 1,4%.
Η μεταβολή του όγκου υπολογίζεται ως εξής:
300 × 0,014 = 4,2 λίτρα
Το νερό θα αυξήσει τον όγκο του κατά περίπου 4,2 λίτρα.
Αυτό δεν σημαίνει ότι αρκεί ένα δοχείο ονομαστικής χωρητικότητας 4,2 λίτρων.
Το δοχείο πρέπει να διαθέτει επαρκή πραγματική ικανότητα απορρόφησης μεταξύ της αρχικής και της μέγιστης πίεσης λειτουργίας.
Η τελική χωρητικότητα εξαρτάται επίσης από την προπίεση, την πίεση πλήρωσης, τη μέγιστη επιτρεπόμενη πίεση και τα απαιτούμενα περιθώρια σχεδιασμού.
Το παράδειγμα είναι εκπαιδευτικό και δεν αποτελεί πλήρη διαστασιολόγηση πραγματικής εγκατάστασης.
4. Ποια είναι η σωστή προπίεση;
Η προπίεση είναι η πίεση του αερίου στο δοχείο όταν η πλευρά του νερού δεν βρίσκεται υπό πίεση.
Δεν υπάρχει μία τιμή κατάλληλη για όλες τις αντλίες θερμότητας.
Η σωστή προπίεση εξαρτάται από:
Το στατικό ύψος της εγκατάστασης.
Την απαιτούμενη ελάχιστη πίεση στο υψηλότερο σημείο.
Την πίεση πλήρωσης του κρύου κυκλώματος.
Τις οδηγίες του κατασκευαστή.
Η προπίεση πρέπει να ελέγχεται με τη σωστή διαδικασία, αφού απομονωθεί και αποσυμπιεστεί η πλευρά του νερού.
Η μέτρηση στην αεροβαλβίδα ενώ το δοχείο βρίσκεται υπό πίεση νερού δεν αποτελεί αξιόπιστο έλεγχο της αρχικής προπίεσης.
Η εργασία πρέπει να εκτελείται από κατάλληλα εκπαιδευμένο τεχνικό.
5. Πού τοποθετείται το δοχείο διαστολής;
Η θέση του δοχείου καθορίζεται από την υδραυλική διάταξη και τις οδηγίες του κατασκευαστή.
Σε πολλές εγκαταστάσεις συνδέεται στην επιστροφή του κυκλώματος, όπου οι θερμοκρασίες είναι συνήθως χαμηλότερες.
Ιδιαίτερη σημασία έχει η σχέση του σημείου σύνδεσης με τον κυκλοφορητή, επειδή επηρεάζει την κατανομή των πιέσεων κατά τη λειτουργία.
Το δοχείο πρέπει να παραμένει σε κατάλληλη υδραυλική επικοινωνία με το κύκλωμα που προστατεύει.
Δεν πρέπει να μπορεί να απομονωθεί κατά λάθος από το σύστημα, αφήνοντας το κύκλωμα χωρίς προστασία από τη θερμική διαστολή.
Όπου προβλέπεται διάταξη απομόνωσης για συντήρηση, πρέπει να είναι κατάλληλη για αυτή τη χρήση και να διαθέτει τις απαιτούμενες ασφαλιστικές προβλέψεις.
Επιπλέον, πρέπει να υπάρχει επαρκής πρόσβαση για έλεγχο, αντικατάσταση και συντήρηση.
6. Τι αλλάζει όταν υπάρχει buffer tank;
Το buffer tank, ή δοχείο αδρανείας, χρησιμοποιείται σε αρκετές εγκαταστάσεις αντλιών θερμότητας για αύξηση του διαθέσιμου όγκου νερού ή για υδραυλική εξυπηρέτηση του συστήματος.
Αν βρίσκεται στο ίδιο κλειστό υδραυλικό κύκλωμα, ο όγκος του πρέπει να συμπεριλαμβάνεται στον υπολογισμό της διαστολής.
Για παράδειγμα, ένα κύκλωμα με 120 λίτρα νερού που αποκτά buffer tank 200 λίτρων μπορεί να φτάσει συνολικά περίπου τα 320 λίτρα, χωρίς να υπολογίζονται τυχόν άλλες μεταβολές.
Η απαιτούμενη χωρητικότητα διαστολής μπορεί επομένως να αλλάξει σημαντικά.
Σε εγκαταστάσεις με υδραυλικά ανεξάρτητα κυκλώματα, κάθε κλειστό κύκλωμα πρέπει να εξετάζεται ξεχωριστά.
7. Τι συμβαίνει όταν χρησιμοποιείται γλυκόλη;
Σε ορισμένες αντλίες θερμότητας χρησιμοποιούνται διαλύματα νερού και γλυκόλης για αντιπαγετική προστασία.
Η γλυκόλη μεταβάλλει τις φυσικές ιδιότητες του υγρού, συμπεριλαμβανομένης της θερμικής διαστολής.
Επομένως, ο υπολογισμός δεν πρέπει να γίνεται αυτομάτως με τις τιμές που ισχύουν για καθαρό νερό.
Χρειάζεται να λαμβάνονται υπόψη:
Ο τύπος της γλυκόλης.
Η συγκέντρωσή της.
Το πραγματικό εύρος θερμοκρασιών.
Τα δεδομένα διαστολής του συγκεκριμένου διαλύματος.
Η συμβατότητα του δοχείου και της μεμβράνης με το υγρό.
Οι τιμές πρέπει να προκύπτουν από αξιόπιστα τεχνικά δεδομένα του κατασκευαστή.
8. Γιατί ανεβαίνει η πίεση της αντλίας θερμότητας;
Μια περιορισμένη αύξηση της πίεσης κατά τη θέρμανση είναι φυσιολογική.
Αν όμως η πίεση αυξάνεται υπερβολικά, πιθανές αιτίες είναι:
Ανεπαρκής χωρητικότητα δοχείου: Το δοχείο δεν μπορεί να απορροφήσει την απαιτούμενη διαστολή.
Λανθασμένη προπίεση: Η πραγματική ικανότητα απορρόφησης μειώνεται.
Βλάβη μεμβράνης: Το δοχείο δεν λειτουργεί όπως έχει σχεδιαστεί.
Πρόβλημα στη διάταξη πλήρωσης: Μπορεί να εισέρχεται επιπλέον νερό στο κύκλωμα.
Ακατάλληλη υδραυλική σύνδεση: Το δοχείο μπορεί να μην επικοινωνεί σωστά με το κύκλωμα που πρέπει να προστατεύει.
Η αιτία πρέπει να εντοπίζεται πριν αποφασιστεί αντικατάσταση ή προσθήκη δοχείου.
9. Γιατί πέφτει η πίεση όταν κρυώνει το κύκλωμα;
Καθώς το νερό ψύχεται, ο όγκος του μειώνεται και η πίεση μπορεί να υποχωρήσει.
Μια μικρή μεταβολή είναι αναμενόμενη.
Μεγάλη πτώση της πίεσης, ιδιαίτερα όταν προηγείται υπερβολική άνοδος κατά τη θέρμανση, μπορεί να συνδέεται με προβληματική λειτουργία του δοχείου διαστολής.
Ωστόσο, πρέπει να εξετάζονται και άλλες αιτίες, όπως:
Διαρροές στο κύκλωμα.
Απώλεια νερού από τη βαλβίδα ασφαλείας.
Προβλήματα στις συνδέσεις.
Ανεπαρκής αρχική πίεση πλήρωσης.
Η συχνή συμπλήρωση νερού δεν πρέπει να θεωρείται φυσιολογική λύση.
10. Τα συνηθέστερα λάθη εγκατάστασης
Επιλογή μόνο βάσει ισχύος αντλίας θερμότητας
Τα kW δεν προσδιορίζουν τον συνολικό όγκο νερού ούτε τις απαιτήσεις διαστολής.
Παράβλεψη του δοχείου αδρανείας
Ένα μεγάλο buffer tank μπορεί να αυξήσει σημαντικά τον απαιτούμενο όγκο διαστολής.
Λανθασμένη προπίεση
Η εργοστασιακή τιμή δεν είναι απαραίτητα κατάλληλη για το συγκεκριμένο κτίριο.
Ακατάλληλη θέση σύνδεσης
Η θέση του δοχείου πρέπει να συμβαδίζει με την υδραυλική διάταξη και τις οδηγίες του κατασκευαστή.
Παράβλεψη της γλυκόλης
Τα αντιψυκτικά διαλύματα μπορεί να έχουν διαφορετική θερμική διαστολή από το καθαρό νερό.
Έλλειψη πρόσβασης για συντήρηση
Η τοποθέτηση σε δυσπρόσιτο σημείο δυσκολεύει τον έλεγχο και την αντικατάσταση.
11. Συχνές ερωτήσεις
Χρειάζεται δοχείο διαστολής κάθε αντλία θερμότητας;
Κάθε κατάλληλα σχεδιασμένο κλειστό υδραυλικό κύκλωμα πρέπει να διαθέτει πρόβλεψη για τη θερμική διαστολή. Το δοχείο μπορεί να είναι ενσωματωμένο στην αντλία ή εξωτερικό, ανάλογα με το σύστημα.
Αρκεί το ενσωματωμένο δοχείο της αντλίας;
Όχι απαραίτητα. Η επάρκειά του εξαρτάται από τον συνολικό όγκο νερού και τις συνθήκες λειτουργίας.
Μπορώ να προσθέσω δεύτερο δοχείο διαστολής;
Σε πολλές εγκαταστάσεις είναι τεχνικά εφικτό, εφόσον η σύνδεση, οι προπιέσεις και η συνολική χωρητικότητα είναι κατάλληλες.
Πρέπει η προπίεση να είναι πάντα 1 bar;
Όχι. Η τιμή καθορίζεται από το στατικό ύψος, την πίεση πλήρωσης και τις απαιτήσεις του κατασκευαστή.
Το buffer tank χρειάζεται ξεχωριστό δοχείο διαστολής;
Όχι απαραίτητα. Αν βρίσκεται στο ίδιο κλειστό κύκλωμα, μπορεί να καλύπτεται από την κοινή διάταξη διαστολής, εφόσον αυτή έχει υπολογιστεί σωστά. Τα ανεξάρτητα κυκλώματα απαιτούν ξεχωριστή αξιολόγηση.
Μπορώ να χρησιμοποιήσω δοχείο διαστολής για λέβητα;
Ένα κατάλληλο δοχείο για κλειστά κυκλώματα θέρμανσης μπορεί να χρησιμοποιηθεί και σε εγκατάσταση αντλίας θερμότητας, εφόσον πληροί τις απαιτήσεις πίεσης, θερμοκρασίας, χωρητικότητας και συμβατότητας με το υγρό.
Συμπέρασμα
Η σωστή επιλογή δοχείου διαστολής είναι σημαντική για την ασφαλή και σταθερή λειτουργία μιας εγκατάστασης αντλίας θερμότητας.
Η απαιτούμενη χωρητικότητα εξαρτάται κυρίως από τον συνολικό όγκο υγρού, το εύρος θερμοκρασιών και τις πιέσεις λειτουργίας.
Ιδιαίτερη προσοχή χρειάζεται όταν υπάρχουν μεγάλα δοχεία αδρανείας, πολλαπλά υδραυλικά κυκλώματα ή αντιψυκτικά διαλύματα.
Η τελική διαστασιολόγηση, η θέση σύνδεσης και η ρύθμιση της προπίεσης πρέπει να επιβεβαιώνονται από αρμόδιο τεχνικό, σύμφωνα με τα πραγματικά χαρακτηριστικά της εγκατάστασης και τις οδηγίες του κατασκευαστή.
