Η σύνδεση μιας αντλίας θερμότητας με το σύστημα θέρμανσης του κτιρίου αποτελεί καθοριστικό παράγοντα για τη σωστή λειτουργία και την ενεργειακή της απόδοση.

Σε μια απλή εγκατάσταση, η αντλία μπορεί να τροφοδοτεί απευθείας ένα κύκλωμα ενδοδαπέδιας θέρμανσης ή θερμαντικών σωμάτων.

Όταν όμως υπάρχουν διαφορετικά κυκλώματα, ανεξάρτητοι θερμοστάτες, ηλεκτροβάνες και περισσότεροι κυκλοφορητές, η υδραυλική διαμόρφωση γίνεται πιο σύνθετη.

Σε αυτές τις περιπτώσεις, το δοχείο αδρανείας μπορεί να χρησιμοποιηθεί για την αύξηση του διαθέσιμου όγκου νερού ή, ανάλογα με τη συνδεσμολογία, για τον υδραυλικό διαχωρισμό των κυκλωμάτων.

Ωστόσο, δεν είναι απαραίτητο σε κάθε εγκατάσταση.

Η σωστή επιλογή εξαρτάται από τις απαιτήσεις της αντλίας θερμότητας, τις παροχές νερού, τις θερμοκρασίες λειτουργίας και τη διαχείριση των ζωνών.

1. Τι σημαίνει πρωτεύον και δευτερεύον κύκλωμα;

Σε μια εγκατάσταση με υδραυλικό διαχωρισμό διακρίνουμε συνήθως δύο κυκλώματα.

Πρωτεύον κύκλωμα: Συνδέει την αντλία θερμότητας με το σημείο υδραυλικού διαχωρισμού, για παράδειγμα ένα δοχείο αδρανείας τεσσάρων συνδέσεων.

Δευτερεύον κύκλωμα: Μεταφέρει το νερό από το σημείο διαχωρισμού προς τα θερμαντικά σώματα, την ενδοδαπέδια θέρμανση ή άλλους καταναλωτές.

Κάθε κύκλωμα μπορεί να διαθέτει δικό του κυκλοφορητή.

Με αυτόν τον τρόπο, οι παροχές των δύο κυκλωμάτων μπορούν να διαφέρουν χωρίς να επιβάλλεται άμεση υδραυλική αλληλεπίδραση μεταξύ των κυκλοφορητών.

Ωστόσο, η υδραυλική ανεξαρτησία δεν σημαίνει ότι εξαφανίζονται οι θερμικές επιπτώσεις της διαφοράς παροχών.

2. Πότε μπορεί η αντλία θερμότητας να συνδεθεί απευθείας;

Η απευθείας σύνδεση είναι δυνατή όταν η εγκατάσταση ικανοποιεί τις απαιτήσεις του κατασκευαστή.

Βασικές προϋποθέσεις είναι:

• Επαρκής ενεργός όγκος νερού.

• Εξασφαλισμένη ελάχιστη παροχή.

• Κατάλληλες θερμοκρασίες λειτουργίας.

• Σωστή υδραυλική εξισορρόπηση.

• Συμβατή λειτουργία των θερμοστατών και των βαλβίδων.

• Κάλυψη των απαιτήσεων απόψυξης, όπου ισχύουν.

Για παράδειγμα, μια ενδοδαπέδια εγκατάσταση με έναν σταθερά διαθέσιμο συλλέκτη μπορεί να λειτουργεί χωρίς δοχείο αδρανείας, εφόσον πληρούνται όλες οι τεχνικές προϋποθέσεις.

Η απευθείας σύνδεση μπορεί να μειώσει την πολυπλοκότητα και να περιορίσει τις ανεπιθύμητες θερμικές απώλειες.

3. Δοχείο αδρανείας με ενδοδαπέδια θέρμανση

Η ενδοδαπέδια θέρμανση λειτουργεί συνήθως με σχετικά χαμηλές θερμοκρασίες νερού.

Αυτό αποτελεί σημαντικό πλεονέκτημα για την απόδοση μιας αντλίας θερμότητας.

Η μεγάλη θερμική αδράνεια του δαπέδου μπορεί επίσης να συμβάλει στη σταθερότητα της θέρμανσης.

Ωστόσο, η θερμική μάζα του δαπέδου δεν ταυτίζεται με τον ενεργό όγκο νερού που απαιτεί ο κατασκευαστής.

Η ανάγκη δοχείου εξαρτάται από:

• Τον όγκο νερού των κυκλωμάτων.

• Τον αριθμό των συλλεκτών.

• Την παρουσία ηλεκτροθερμικών κεφαλών.

• Τη λειτουργία των θερμοστατών.

• Την ελάχιστη παροχή της αντλίας.

• Τις απαιτήσεις ελάχιστου όγκου.

Εάν όλες οι ζώνες μπορούν να κλείσουν ταυτόχρονα, πρέπει να προβλεφθεί κατάλληλη στρατηγική ώστε να μη διακόπτεται η απαραίτητη κυκλοφορία.

4. Παράδειγμα: Μονοκατοικία με ενδοδαπέδια θέρμανση

Ας εξετάσουμε μια μονοκατοικία με:

• Αντλία θερμότητας αέρα-νερού.

• Ενδοδαπέδια θέρμανση σε όλο το κτίριο.

• Έναν κεντρικό συλλέκτη.

• Χαμηλή θερμοκρασία προσαγωγής.

• Χωρίς ανεξάρτητες ηλεκτροβάνες που απομονώνουν όλα τα κυκλώματα.

Εάν ο συνολικός ενεργός όγκος και η διαθέσιμη παροχή καλύπτουν τις απαιτήσεις της μονάδας, η εγκατάσταση μπορεί να λειτουργήσει με απευθείας σύνδεση.

Η προσθήκη δοχείου αδρανείας δεν αποτελεί αυτομάτως βελτίωση.

Αντίθετα, πρέπει να τεκμηριώνεται ποιο συγκεκριμένο πρόβλημα επιλύει.

5. Τι αλλάζει όταν υπάρχουν πολλοί θερμοστάτες;

Σε μια πολυζωνική εγκατάσταση, κάθε χώρος μπορεί να διαθέτει ανεξάρτητο θερμοστάτη.

Όταν επιτυγχάνεται η επιθυμητή θερμοκρασία, ο θερμοστάτης μπορεί να κλείνει την αντίστοιχη ηλεκτροβάνα.

Αυτό μειώνει τη διαθέσιμη παροχή και τον ενεργό όγκο νερού.

Εάν παραμένει ανοιχτή μόνο μία μικρή ζώνη, η αντλία μπορεί να αντιμετωπίσει:

• Μειωμένη κυκλοφορία.

• Υπερβολικά συχνές εκκινήσεις.

• Γρήγορη μεταβολή της θερμοκρασίας νερού.

• Ενεργοποίηση προστασιών ροής.

Το δοχείο αδρανείας μπορεί να αποτελεί μέρος της λύσης, αλλά η συνολική στρατηγική ελέγχου είναι εξίσου σημαντική.

6. Δοχείο αδρανείας με θερμαντικά σώματα

Οι αντλίες θερμότητας μπορούν να λειτουργούν με κατάλληλα διαστασιολογημένα θερμαντικά σώματα.

Οι απαιτούμενες θερμοκρασίες νερού εξαρτώνται από τις θερμικές απώλειες του κτιρίου και την αποδιδόμενη ισχύ των σωμάτων.

Σε εγκαταστάσεις με θερμοστατικές κεφαλές, η παροχή μπορεί να μεταβάλλεται συνεχώς.

Η ανάγκη δοχείου αδρανείας πρέπει να εξετάζεται σε σχέση με:

• Τον συνολικό όγκο νερού.

• Την ελάχιστη παροχή.

• Τη λειτουργία των θερμοστατικών βαλβίδων.

• Τη διαστασιολόγηση των σωμάτων.

• Την ελάχιστη θερμική ισχύ της αντλίας.

Το δοχείο δεν διορθώνει την ανεπαρκή θερμαντική επιφάνεια των σωμάτων.

Εάν τα σώματα απαιτούν υπερβολικά υψηλή θερμοκρασία προσαγωγής, το πρόβλημα πρέπει να αντιμετωπιστεί στον σχεδιασμό της εγκατάστασης.

7. Μικτό σύστημα: Ενδοδαπέδια και θερμαντικά σώματα

Ένα κτίριο μπορεί να διαθέτει ενδοδαπέδια θέρμανση στο ισόγειο και θερμαντικά σώματα στον όροφο.

Τα δύο κυκλώματα ενδέχεται να απαιτούν διαφορετικές θερμοκρασίες νερού.

Για παράδειγμα, σε μια συγκεκριμένη συνθήκη μελέτης:

• Τα θερμαντικά σώματα μπορεί να απαιτούν προσαγωγή 45°C.

• Η ενδοδαπέδια μπορεί να απαιτεί προσαγωγή 35°C.

Οι τιμές είναι ενδεικτικές και όχι καθολικές.

Σε αυτή την περίπτωση, μπορεί να χρησιμοποιηθεί κύκλωμα ανάμειξης για την ενδοδαπέδια θέρμανση.

Το δοχείο αδρανείας, εφόσον απαιτείται, πρέπει να εντάσσεται σε μια υδραυλική διάταξη που εξυπηρετεί σωστά και τα δύο κυκλώματα.

8. Ποιος είναι ο ρόλος της τρίοδης βαλβίδας ανάμειξης;

Η τρίοδη βαλβίδα ανάμειξης μπορεί να συνδυάζει θερμό νερό προσαγωγής με ψυχρότερο νερό επιστροφής.

Στόχος είναι η επίτευξη της επιθυμητής θερμοκρασίας στο κύκλωμα που τροφοδοτεί.

Για παράδειγμα, εάν το πρωτεύον κύκλωμα λειτουργεί στους 45°C, η τρίοδη μπορεί να ρυθμίζει χαμηλότερη θερμοκρασία για την ενδοδαπέδια.

Η λειτουργία της πρέπει να συνδυάζεται με:

• Κατάλληλο αισθητήρα θερμοκρασίας.

• Σωστό ελεγκτή.

• Συμβατό κυκλοφορητή.

• Προβλεπόμενες προστασίες θερμοκρασίας.

Η βαλβίδα ανάμειξης δεν υποκαθιστά τον υδραυλικό διαχωρισμό.

Πρόκειται για διαφορετικές λειτουργίες.

9. Γιατί χρειάζονται διαφορετικοί κυκλοφορητές;

Σε ορισμένες εγκαταστάσεις, το πρωτεύον και τα δευτερεύοντα κυκλώματα έχουν διαφορετικές απαιτήσεις παροχής και μανομετρικού.

Για παράδειγμα:

• Το πρωτεύον κύκλωμα πρέπει να εξασφαλίζει την απαιτούμενη παροχή της αντλίας θερμότητας.

• Το κύκλωμα ενδοδαπέδιας πρέπει να καλύπτει τις απώλειες πίεσης των βρόχων.

• Το κύκλωμα θερμαντικών σωμάτων μπορεί να έχει διαφορετικά χαρακτηριστικά.

Ο υδραυλικός διαχωρισμός επιτρέπει τη λειτουργία κυκλοφορητών χωρίς έντονη άμεση υδραυλική αλληλεπίδραση.

Δεν σημαίνει όμως ότι κάθε εγκατάσταση χρειάζεται υποχρεωτικά ξεχωριστό κυκλοφορητή για κάθε ζώνη.

Η επιλογή γίνεται από τη μελέτη.

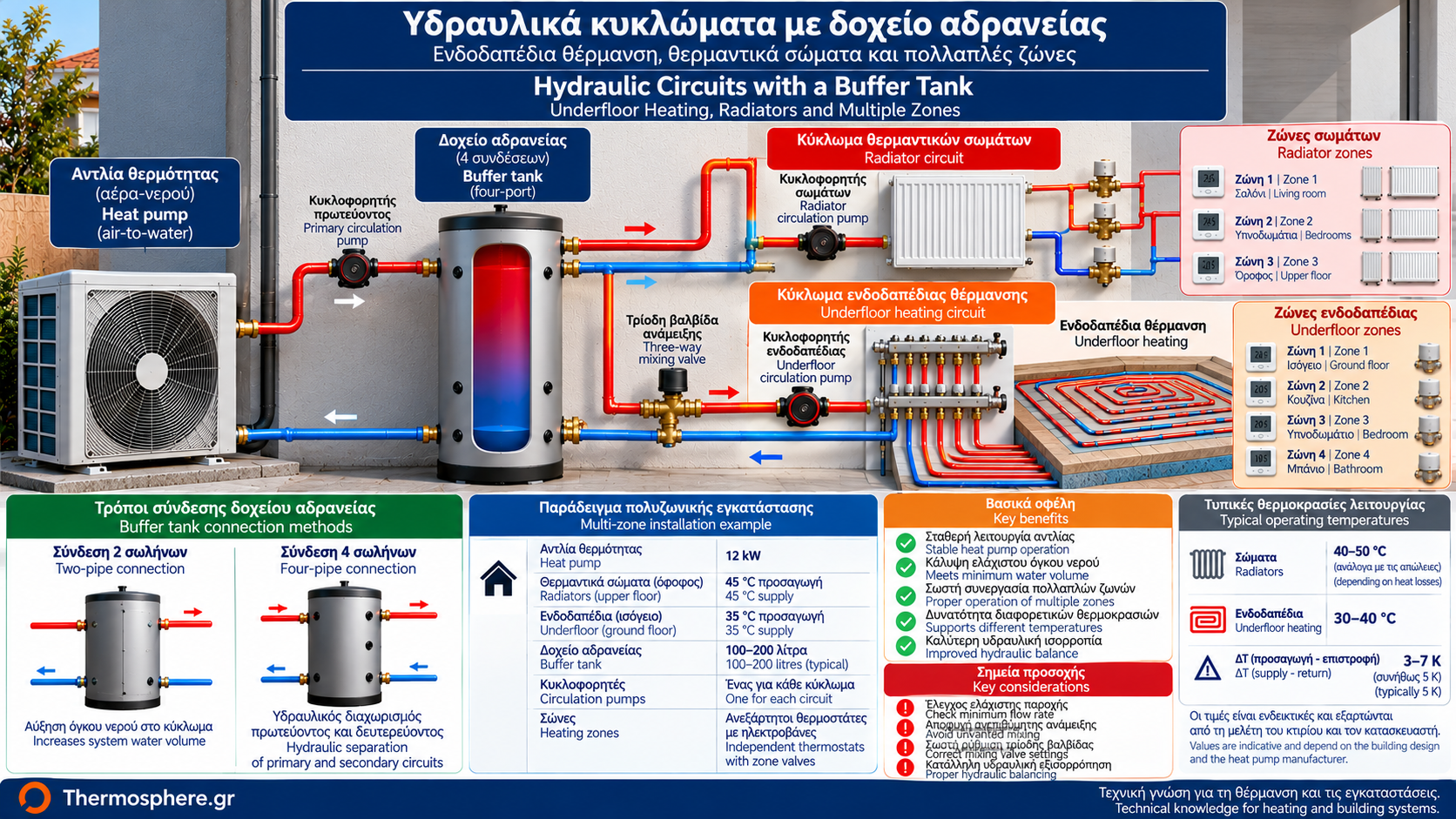

10. Πώς λειτουργεί το δοχείο τεσσάρων συνδέσεων;

Ένα δοχείο αδρανείας τεσσάρων συνδέσεων μπορεί να διαθέτει:

• Προσαγωγή από την αντλία θερμότητας.

• Επιστροφή προς την αντλία.

• Προσαγωγή προς το δίκτυο θέρμανσης.

• Επιστροφή από το δίκτυο.

Με αυτή τη διάταξη μπορεί να επιτευχθεί υδραυλικός διαχωρισμός μεταξύ πρωτεύοντος και δευτερεύοντος.

Ωστόσο, η διαφορά παροχών μπορεί να προκαλεί ανάμειξη νερού μέσα στο δοχείο.

Η ανάμειξη αυτή επηρεάζει τις θερμοκρασίες που φτάνουν στους καταναλωτές και επιστρέφουν στην αντλία.

Για τον λόγο αυτό, η τετρασωλήνια σύνδεση δεν είναι πάντα η αποδοτικότερη επιλογή.

11. Τι συμβαίνει όταν η παροχή του πρωτεύοντος είναι μεγαλύτερη;

Ας υποθέσουμε ότι:

• Η αντλία θερμότητας παρέχει 1.500 L/h.

• Το δευτερεύον κύκλωμα ζητά 1.000 L/h.

Η διαφορά είναι 500 L/h.

Σε έναν ιδανικοποιημένο υδραυλικό διαχωριστή, αυτή η περίσσεια μπορεί να κατευθύνεται εσωτερικά από την προσαγωγή προς την επιστροφή.

Έτσι, μέρος του θερμότερου νερού επιστρέφει προς την αντλία χωρίς να έχει περάσει από τους καταναλωτές.

Η επίδραση εξαρτάται από τη γεωμετρία του δοχείου, τις θερμοκρασίες και τη δυναμική λειτουργία.

Η λανθασμένη εξισορρόπηση παροχών μπορεί να επηρεάσει αρνητικά την απόδοση.

12. Τι συμβαίνει όταν η παροχή του δευτερεύοντος είναι μεγαλύτερη;

Ας υποθέσουμε ότι:

• Το πρωτεύον κύκλωμα παρέχει 1.000 L/h.

• Το δευτερεύον απαιτεί 1.500 L/h.

Η διαφορά είναι 500 L/h.

Σε μια ιδανικοποιημένη διάταξη, μέρος του ψυχρότερου νερού επιστροφής μπορεί να αναμειγνύεται με την προσαγωγή προς το δευτερεύον κύκλωμα.

Αποτέλεσμα μπορεί να είναι η μείωση της θερμοκρασίας προσαγωγής προς τα θερμαντικά σώματα ή την ενδοδαπέδια.

Ο αυτοματισμός ενδέχεται τότε να αυξήσει τη θερμοκρασία παραγωγής της αντλίας για να καλύψει το φορτίο.

Αυτό μπορεί να μειώσει το COP.

13. Παράδειγμα υπολογισμού παροχής νερού

Για νερό, χρησιμοποιείται συχνά η προσεγγιστική σχέση:

P = 1,163 × Q × ΔT

Όπου:

• P: μεταφερόμενη θερμική ισχύς σε kW.

• Q: παροχή νερού σε m³/h.

• ΔT: διαφορά θερμοκρασίας προσαγωγής και επιστροφής σε K.

Για θερμική ισχύ 10 kW και ΔT 5 K:

Q = 10 / (1,163 × 5)

Q ≈ 1,72 m³/h

Δηλαδή περίπου 1.720 λίτρα ανά ώρα.

Η σχέση είναι προσεγγιστική για νερό. Σε μίγματα γλυκόλης πρέπει να χρησιμοποιούνται οι αντίστοιχες θερμοφυσικές ιδιότητες.

Η παροχή σχεδιασμού πρέπει επίσης να συμβαδίζει με τις απαιτήσεις του κατασκευαστή.

14. Γιατί η υδραυλική εξισορρόπηση είναι απαραίτητη;

Η υδραυλική εξισορρόπηση εξασφαλίζει ότι κάθε κύκλωμα λαμβάνει την απαιτούμενη παροχή.

Χωρίς σωστή εξισορρόπηση μπορεί να εμφανιστούν:

• Ανομοιόμορφη θέρμανση χώρων.

• Θόρυβοι στις σωληνώσεις.

• Υπερβολικές παροχές σε ορισμένα κυκλώματα.

• Ανεπαρκείς παροχές σε άλλα.

• Αυξημένη κατανάλωση κυκλοφορητών.

• Ασταθής λειτουργία βαλβίδων.

Η τοποθέτηση δοχείου αδρανείας δεν αντικαθιστά τη σωστή ρύθμιση των κυκλωμάτων.

15. Ποιος είναι ο ρόλος των ηλεκτροβανών ζωνών;

Οι ηλεκτροβάνες επιτρέπουν την ανεξάρτητη λειτουργία διαφορετικών περιοχών του κτιρίου.

Για παράδειγμα, μπορούν να διαχωρίζουν:

• Ισόγειο.

• Όροφο.

• Υπνοδωμάτια.

• Καθιστικό.

• Χώρους με διαφορετικό ωράριο θέρμανσης.

Όταν όμως κλείνουν πολλές ζώνες, η συνολική παροχή μπορεί να μειωθεί σημαντικά.

Η μελέτη πρέπει να διασφαλίζει ότι η αντλία θερμότητας συνεχίζει να λειτουργεί εντός των επιτρεπόμενων ορίων.

Σε ορισμένες διατάξεις, αυτό επιτυγχάνεται με κατάλληλο υδραυλικό διαχωρισμό και ανεξάρτητη κυκλοφορία στο πρωτεύον κύκλωμα.

16. Μπορεί να χρησιμοποιηθεί βαλβίδα διαφορικής πίεσης;

Μια βαλβίδα διαφορικής πίεσης μπορεί να περιορίζει την αύξηση της διαφορικής πίεσης όταν κλείνουν ζώνες.

Ωστόσο, δεν αποτελεί καθολική λύση για κάθε αντλία θερμότητας.

Ειδικότερα:

• Δεν αυξάνει τον ενεργό όγκο νερού.

• Δεν εξασφαλίζει απαραίτητα τον απαιτούμενο χρόνο λειτουργίας.

• Μπορεί να δημιουργεί ανεπιθύμητη ανακυκλοφορία.

• Πρέπει να είναι συμβατή με την υδραυλική και τον αυτοματισμό.

Η επιλογή της πρέπει να τεκμηριώνεται από τη μελέτη.

17. Πώς επηρεάζεται η αντιστάθμιση θερμοκρασίας;

Η αντιστάθμιση ρυθμίζει τη θερμοκρασία προσαγωγής ανάλογα με τις εξωτερικές συνθήκες και τη στρατηγική ελέγχου.

Στόχος είναι η παραγωγή νερού στη χαμηλότερη θερμοκρασία που επαρκεί για τη θέρμανση του κτιρίου.

Σε μικτές εγκαταστάσεις, η αντιστάθμιση πρέπει να συνεργάζεται με τις ανάγκες των διαφορετικών κυκλωμάτων.

Εάν το δοχείο αδρανείας προκαλεί σημαντική ανάμειξη, η θερμοκρασία που παράγει η αντλία μπορεί να διαφέρει από εκείνη που φτάνει στους καταναλωτές.

Αυτό πρέπει να λαμβάνεται υπόψη στη θέση των αισθητήρων και στη ρύθμιση του ελέγχου.

18. Πρακτικό παράδειγμα: Δύο όροφοι με ανεξάρτητους θερμοστάτες

Ένα σπίτι διαθέτει:

• Αντλία θερμότητας 12 kW ονομαστικής ισχύος.

• Ενδοδαπέδια θέρμανση στο ισόγειο.

• Θερμαντικά σώματα στον όροφο.

• Δύο ανεξάρτητους θερμοστάτες.

Το ισόγειο μπορεί να απαιτεί χαμηλότερη θερμοκρασία προσαγωγής από τον όροφο.

Η εγκατάσταση πρέπει να εξεταστεί ως προς:

1. Τις πραγματικές θερμικές απώλειες.

2. Τις θερμοκρασίες που χρειάζεται κάθε κύκλωμα.

3. Τις απαιτούμενες παροχές.

4. Τη λειτουργία όταν ζητά θέρμανση μόνο ο ένας όροφος.

5. Τον διαθέσιμο όγκο νερού.

6. Τη στρατηγική ελέγχου και ανάμειξης.

Το δοχείο αδρανείας μπορεί να βοηθήσει, αλλά δεν αρκεί από μόνο του για να λύσει όλες τις απαιτήσεις.

19. Πρακτικό παράδειγμα: Πέντε ζώνες ενδοδαπέδιας

Μια κατοικία διαθέτει πέντε ζώνες ενδοδαπέδιας θέρμανσης με ανεξάρτητες ηλεκτροθερμικές κεφαλές.

Όταν λειτουργούν όλες οι ζώνες, η διαθέσιμη παροχή μπορεί να είναι επαρκής.

Όταν όμως παραμένει ανοιχτή μόνο μία μικρή ζώνη, η παροχή και ο ενεργός όγκος μπορεί να μειωθούν κάτω από τα απαιτούμενα όρια.

Η λύση πρέπει να εξετάζει:

• Τη λογική ελέγχου των ζωνών.

• Την ελάχιστη απαιτούμενη παροχή.

• Τον ελάχιστο όγκο νερού.

• Τη δυνατότητα διατήρησης ανοιχτών κυκλωμάτων.

• Την ανάγκη υδραυλικού διαχωρισμού.

Η εγκατάσταση δοχείου χωρίς έλεγχο των παραπάνω μπορεί να μην αποκαταστήσει τη λειτουργία.

20. Πώς επιλέγουμε την κατάλληλη υδραυλική διάταξη;

Ο πίνακας αποτελεί οδηγό αξιολόγησης και όχι έτοιμο σχέδιο εγκατάστασης.

21. Συνηθισμένα λάθη εγκατάστασης

Λάθος 1: Τοποθέτηση δοχείου χωρίς τεκμηριωμένη ανάγκη.

Αυξάνει την πολυπλοκότητα χωρίς απαραίτητα να προσφέρει όφελος.

Λάθος 2: Λανθασμένη θέση αισθητήρα.

Μπορεί να οδηγήσει σε λανθασμένη ρύθμιση θερμοκρασίας.

Λάθος 3: Ανεπαρκής παροχή πρωτεύοντος κυκλώματος.

Μπορεί να ενεργοποιήσει προστασίες της αντλίας.

Λάθος 4: Υπερβολική διαφορά παροχών.

Μπορεί να δημιουργήσει ανεπιθύμητη ανάμειξη.

Λάθος 5: Λανθασμένη ρύθμιση τρίοδης βαλβίδας.

Μπορεί να προκαλέσει ακατάλληλες θερμοκρασίες στο δευτερεύον κύκλωμα.

Λάθος 6: Παράβλεψη της λειτουργίας με κλειστές ζώνες.

Μπορεί να μειώσει τον ενεργό όγκο και την παροχή.

Λάθος 7: Ανεπαρκής μόνωση δοχείου και σωληνώσεων.

Αυξάνει τις θερμικές απώλειες.

22. Τι πρέπει να ελέγξει ο τεχνικός κατά την εκκίνηση;

Κατά τη θέση σε λειτουργία πρέπει να επιβεβαιώνονται, ανάλογα με τη διάταξη:

• Η σωστή φορά ροής.

• Η λειτουργία των κυκλοφορητών.

• Οι παροχές των κυκλωμάτων.

• Οι θερμοκρασίες προσαγωγής και επιστροφής.

• Η λειτουργία των ηλεκτροβανών.

• Η ρύθμιση της τρίοδης βαλβίδας.

• Η συνεργασία θερμοστατών και αντλίας.

• Η λειτουργία σε μερικό φορτίο.

• Η ελάχιστη απαιτούμενη παροχή.

• Η συμμόρφωση με τις οδηγίες του κατασκευαστή.

Η δοκιμή πρέπει να περιλαμβάνει και καταστάσεις όπου λειτουργούν λίγες ζώνες.

23. Συχνές ερωτήσεις

Χρειάζεται δοχείο αδρανείας στην ενδοδαπέδια θέρμανση;

Όχι πάντα. Εξαρτάται από τον ενεργό όγκο, την παροχή, τον έλεγχο των ζωνών και τις απαιτήσεις της αντλίας.

Μπορώ να συνδέσω απευθείας την αντλία με τα θερμαντικά σώματα;

Ναι, εφόσον πληρούνται οι απαιτήσεις της μονάδας και του υδραυλικού κυκλώματος.

Χρειάζονται δύο κυκλοφορητές όταν υπάρχει δοχείο αδρανείας;

Όχι σε κάθε διάταξη. Η ανάγκη εξαρτάται από τον τρόπο σύνδεσης και τον σχεδιασμό.

Μπορώ να έχω ενδοδαπέδια και σώματα στην ίδια αντλία;

Ναι, με κατάλληλο σχεδιασμό των θερμοκρασιών, των παροχών και των αυτοματισμών.

Γιατί χρειάζεται τρίοδη βαλβίδα;

Όταν ένα κύκλωμα απαιτεί χαμηλότερη θερμοκρασία νερού από εκείνη που τροφοδοτεί το κοινό δίκτυο, μπορεί να χρησιμοποιηθεί κατάλληλη διάταξη ανάμειξης.

Το δοχείο αδρανείας μειώνει πάντα τις εκκινήσεις;

Όχι. Το αποτέλεσμα εξαρτάται από τον ενεργό όγκο, την ελάχιστη ισχύ και τη στρατηγική ελέγχου.

Μπορεί η τετρασωλήνια σύνδεση να μειώσει το COP;

Ναι, εάν η ανάμειξη οδηγεί σε υψηλότερη απαιτούμενη θερμοκρασία παραγωγής ή άλλες ενεργειακές επιβαρύνσεις.

Τι γίνεται όταν κλείνουν όλες οι ζώνες;

Η εγκατάσταση πρέπει να διαθέτει κατάλληλη στρατηγική ώστε να τηρούνται οι απαιτήσεις ασφαλούς λειτουργίας και κυκλοφορίας της αντλίας.

Είναι απαραίτητος ο υδραυλικός διαχωρισμός σε κάθε πολυζωνικό σύστημα;

Όχι. Η ανάγκη εξαρτάται από την υδραυλική σχεδίαση και τη συμβατότητα των κυκλοφορητών και αυτοματισμών.

Ποιο είναι το σημαντικότερο κριτήριο;

Η συνολική συμβατότητα μεταξύ αντλίας θερμότητας, παροχών, ενεργού όγκου, θερμοκρασιών και στρατηγικής ελέγχου.

Συμπέρασμα

Το δοχείο αδρανείας μπορεί να αποτελεί χρήσιμο εξάρτημα σε εγκαταστάσεις με ενδοδαπέδια θέρμανση, θερμαντικά σώματα και πολλαπλές ζώνες.

Ωστόσο, η παρουσία του δεν εξασφαλίζει από μόνη της σωστή υδραυλική λειτουργία.

Η σωστή εγκατάσταση απαιτεί κατάλληλη επιλογή κυκλοφορητών, εξισορρόπηση παροχών, έλεγχο θερμοκρασιών και σωστή συνεργασία των αυτοματισμών.

Η αποδοτικότερη υδραυλική διάταξη είναι εκείνη που καλύπτει τις απαιτήσεις της αντλίας θερμότητας και του κτιρίου χωρίς περιττές συνδέσεις, ανεπιθύμητη ανάμειξη και πρόσθετες θερμικές απώλειες.

Τα παραδείγματα του άρθρου είναι ενδεικτικά και δεν αντικαθιστούν τη μελέτη εγκατάστασης ή τα εγκεκριμένα υδραυλικά διαγράμματα του κατασκευαστή.

Thermosphere.gr — Τεχνική γνώση για τη θέρμανση και τις εγκαταστάσεις.
