Δοχείο αδρανείας στην αντλία θερμότητας: Πότε χρειάζεται, πώς συνδέεται και ποια η διαφορά από τον υδραυλικό διαχωριστή

Δοχείο αδρανείας στην αντλία θερμότητας: Πότε χρειάζεται, πώς συνδέεται και ποια η διαφορά από τον υδραυλικό διαχωριστή

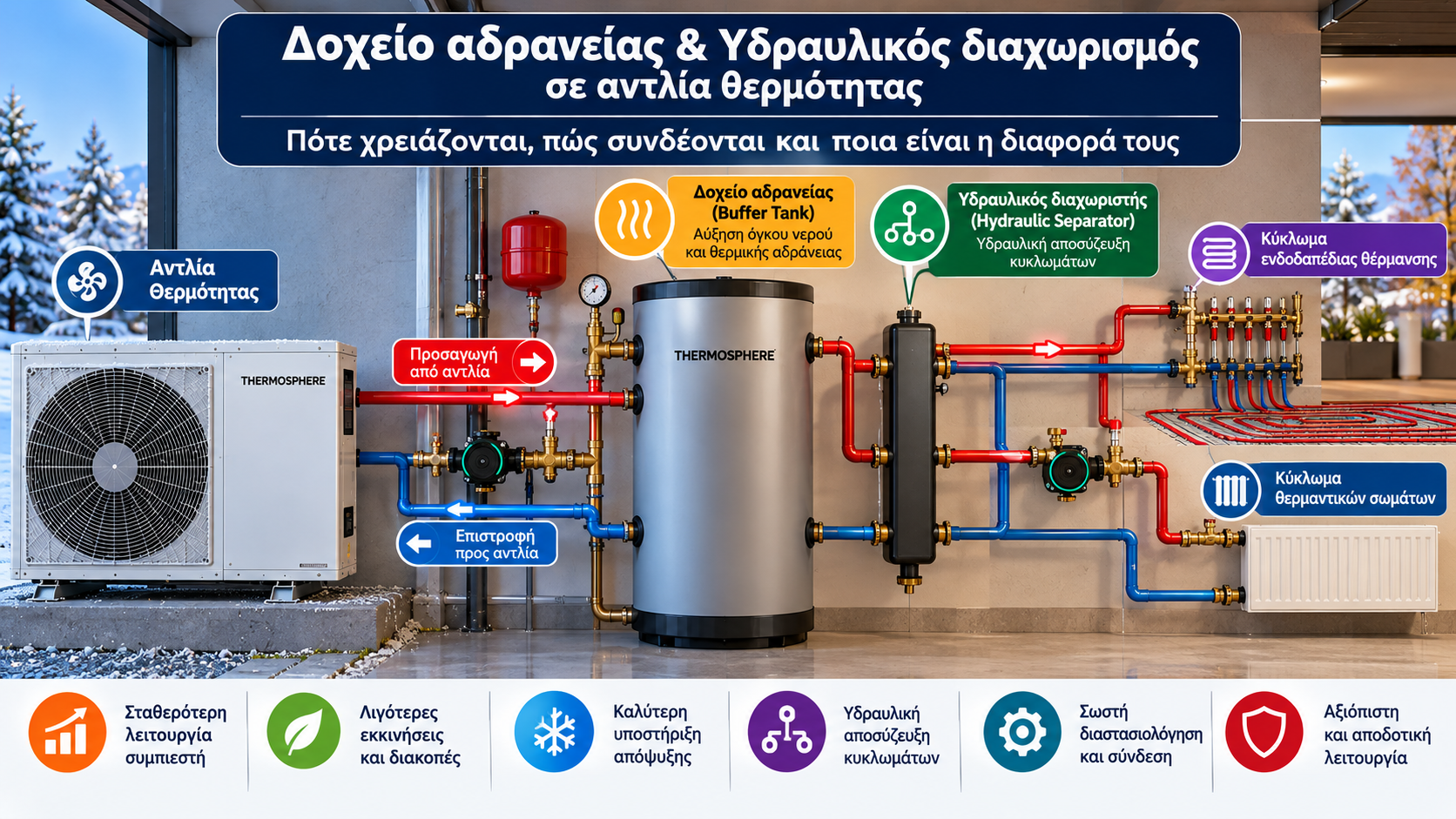

Η σωστή υδραυλική σύνδεση αποτελεί βασική προϋπόθεση για την αποδοτική και αξιόπιστη λειτουργία μιας αντλίας θερμότητας.

Ένα από τα συχνότερα ερωτήματα κατά τον σχεδιασμό μιας εγκατάστασης είναι εάν χρειάζεται δοχείο αδρανείας (buffer tank) ή υδραυλικός διαχωριστής.

Παρότι τα δύο εξαρτήματα μπορούν να εξυπηρετούν ορισμένες κοινές λειτουργίες, δεν είναι ταυτόσημα.

Το δοχείο αδρανείας χρησιμοποιείται κυρίως για την αύξηση του διαθέσιμου όγκου νερού και της θερμικής αδράνειας, ενώ ο υδραυλικός διαχωριστής επιτρέπει τη λειτουργική αποσύζευξη δύο κυκλωμάτων με διαφορετικές παροχές.

Σε ορισμένες εγκαταστάσεις, ένα κατάλληλα συνδεδεμένο δοχείο αδρανείας μπορεί να εξυπηρετεί και τις δύο λειτουργίες.

1. Τι είναι το δοχείο αδρανείας;

Το δοχείο αδρανείας είναι ένα θερμομονωμένο δοχείο νερού που τοποθετείται στο υδραυλικό κύκλωμα της εγκατάστασης.

Η βασική λειτουργία του είναι να αυξάνει τη θερμική χωρητικότητα του συστήματος.

Το νερό αποθηκεύει θερμική ενέργεια, επομένως ένας μεγαλύτερος διαθέσιμος όγκος μπορεί να επιβραδύνει τις μεταβολές θερμοκρασίας όταν αλλάζει η παραγόμενη ή η απαιτούμενη θερμική ισχύς.

Αυτό μπορεί να βοηθήσει στη σταθερότερη λειτουργία του συμπιεστή, ιδιαίτερα σε εγκαταστάσεις με μικρό ενεργό όγκο νερού.

Το δοχείο αδρανείας δεν είναι το ίδιο με το δοχείο διαστολής.

Το δοχείο διαστολής απορροφά τις μεταβολές όγκου του νερού λόγω θερμοκρασίας, ενώ το δοχείο αδρανείας αυξάνει τη διαθέσιμη θερμική μάζα.

2. Γιατί μπορεί να χρειάζεται δοχείο αδρανείας;

Εξασφάλιση ελάχιστου όγκου νερού

Πολλοί κατασκευαστές ορίζουν έναν ελάχιστο ενεργό όγκο νερού για τη σωστή λειτουργία της αντλίας θερμότητας.

Ο απαιτούμενος όγκος μπορεί να σχετίζεται με:

• Τη σταθερότητα λειτουργίας.

• Την αποφυγή υπερβολικά συχνών εκκινήσεων.

• Τη διαθεσιμότητα ενέργειας κατά την απόψυξη.

• Τις απαιτήσεις του συστήματος ελέγχου.

Εάν η εγκατάσταση δεν διαθέτει επαρκή ενεργό όγκο, μπορεί να χρειάζεται πρόσθετο δοχείο.

Περιορισμός συχνών εκκινήσεων

Όταν η ελάχιστη θερμική ισχύς της αντλίας υπερβαίνει τη ζήτηση του κτιρίου, η θερμοκρασία νερού μπορεί να αυξάνεται γρήγορα.

Ο συμπιεστής σταματά και επανεκκινεί όταν η θερμοκρασία μειωθεί.

Η αύξηση του ενεργού όγκου νερού μπορεί να επιμηκύνει τους κύκλους λειτουργίας.

Ωστόσο, ένα δοχείο δεν διορθώνει από μόνο του προβλήματα υπερδιαστασιολόγησης ή λανθασμένων ρυθμίσεων.

Υποστήριξη της απόψυξης

Κατά την απόψυξη μιας αντλίας θερμότητας αέρα-νερού, μπορεί να αντλείται προσωρινά θερμότητα από το υδραυλικό κύκλωμα.

Ο επαρκής ενεργός όγκος νερού βοηθά στη διαθεσιμότητα θερμικής ενέργειας κατά τη διαδικασία.

Η απαιτούμενη ποσότητα καθορίζεται από τον σχεδιασμό και τις οδηγίες του κατασκευαστή.

3. Χρειάζεται κάθε αντλία θερμότητας δοχείο αδρανείας;

Όχι.

Μια σωστά σχεδιασμένη εγκατάσταση μπορεί να λειτουργεί χωρίς πρόσθετο δοχείο αδρανείας.

Αυτό εξαρτάται από:

• Τον ελάχιστο όγκο νερού που απαιτεί ο κατασκευαστής.

• Τη διαθέσιμη παροχή νερού.

• Την ελάχιστη ισχύ του συμπιεστή.

• Τον τρόπο ελέγχου των θερμοστατικών ζωνών.

• Τον τύπο των θερμαντικών σωμάτων.

• Την υδραυλική διαμόρφωση της εγκατάστασης.

Για παράδειγμα, μια εγκατάσταση ενδοδαπέδιας θέρμανσης με μεγάλο ενεργό όγκο νερού και σταθερή κυκλοφορία μπορεί να μην χρειάζεται πρόσθετο δοχείο.

Αντίθετα, μια εγκατάσταση με μικρό όγκο νερού και πολλές ζώνες που κλείνουν ανεξάρτητα μπορεί να απαιτεί ειδική υδραυλική λύση.

Η τελική απόφαση πρέπει να βασίζεται σε υπολογισμό και όχι σε έναν γενικό κανόνα.

4. Τι είναι ο υδραυλικός διαχωριστής;

Ο υδραυλικός διαχωριστής, γνωστός και ως hydraulic separator ή low-loss header, επιτρέπει σε δύο κυκλώματα να λειτουργούν με διαφορετικές παροχές νερού.

Συνήθως διακρίνουμε:

Πρωτεύον κύκλωμα: Το κύκλωμα της αντλίας θερμότητας.

Δευτερεύον κύκλωμα: Το κύκλωμα διανομής προς ενδοδαπέδια θέρμανση, θερμαντικά σώματα ή άλλους καταναλωτές.

Ο διαχωριστής περιορίζει την υδραυλική αλληλεπίδραση μεταξύ των κυκλοφορητών.

Έτσι, η λειτουργία του κυκλοφορητή διανομής δεν επηρεάζει στον ίδιο βαθμό την παροχή του πρωτεύοντος κυκλώματος.

Ωστόσο, η υδραυλική αποσύζευξη δεν σημαίνει ότι οι θερμοκρασίες των δύο κυκλωμάτων παραμένουν ίδιες.

5. Διαφορά δοχείου αδρανείας και υδραυλικού διαχωριστή

Ένα δοχείο αδρανείας τεσσάρων συνδέσεων μπορεί να λειτουργεί και ως υδραυλικός διαχωριστής, εφόσον έχει σχεδιαστεί και συνδεθεί κατάλληλα.

6. Σύνδεση δοχείου αδρανείας δύο σωλήνων

Σε μια συνδεσμολογία δύο σωλήνων, το δοχείο τοποθετείται ως πρόσθετος όγκος στο υδραυλικό κύκλωμα.

Ανάλογα με τη διάταξη, μπορεί να συνδέεται σε σειρά ή με κατάλληλη διάταξη παράκαμψης.

Η σύνδεση σε σειρά στην επιστροφή χρησιμοποιείται σε ορισμένα συστήματα για την αύξηση του ενεργού όγκου νερού χωρίς να δημιουργείται υποχρεωτικά ξεχωριστό πρωτεύον και δευτερεύον κύκλωμα.

Πλεονεκτήματα

• Σχετικά απλή υδραυλική διαμόρφωση.

• Αύξηση διαθέσιμου όγκου νερού.

• Δυνατότητα περιορισμού ανεπιθύμητης ανάμειξης σε κατάλληλες διατάξεις.

Περιορισμοί

Δεν παρέχει αυτομάτως υδραυλική αποσύζευξη.

Επίσης, ο πρόσθετος όγκος είναι χρήσιμος μόνο εφόσον παραμένει πραγματικά διαθέσιμος στις συνθήκες λειτουργίας για τις οποίες απαιτείται.

7. Σύνδεση δοχείου αδρανείας τεσσάρων σωλήνων

Στη συνδεσμολογία τεσσάρων σωλήνων, το δοχείο συνδέει το πρωτεύον κύκλωμα της αντλίας θερμότητας με το δευτερεύον κύκλωμα της εγκατάστασης.

Συνήθως υπάρχουν:

• Προσαγωγή από την αντλία θερμότητας.

• Επιστροφή προς την αντλία θερμότητας.

• Προσαγωγή προς το σύστημα θέρμανσης.

• Επιστροφή από το σύστημα θέρμανσης.

Η διάταξη αυτή μπορεί να επιτρέπει διαφορετικές παροχές στα δύο κυκλώματα.

Πιθανό μειονέκτημα: Θερμική ανάμειξη

Εάν η παροχή του δευτερεύοντος κυκλώματος είναι μεγαλύτερη από την παροχή του πρωτεύοντος, μέρος του νερού επιστροφής μπορεί να αναμειγνύεται με την προσαγωγή προς τα θερμαντικά σώματα.

Αυτό μπορεί να μειώνει τη θερμοκρασία προσαγωγής προς την εγκατάσταση.

Σε διαφορετική σχέση παροχών, θερμό νερό μπορεί να επιστρέφει προς την αντλία θερμότητας χωρίς να έχει αποδώσει πλήρως τη θερμότητά του.

Και στις δύο περιπτώσεις, η ανάμειξη μπορεί να επηρεάσει την αποδοτικότητα.

Γι’ αυτό η υδραυλική αποσύζευξη πρέπει να επιλέγεται όταν υπάρχει πραγματική ανάγκη και να συνδυάζεται με σωστή ρύθμιση παροχών.

8. Ποια σύνδεση είναι καλύτερη;

Δεν υπάρχει μία διάταξη που να είναι καλύτερη για όλες τις εγκαταστάσεις.

Σύνδεση δύο σωλήνων

Μπορεί να είναι κατάλληλη όταν ο βασικός στόχος είναι η αύξηση του ενεργού όγκου νερού και δεν απαιτείται ανεξάρτητος έλεγχος δύο υδραυλικών κυκλωμάτων.

Σύνδεση τεσσάρων σωλήνων

Μπορεί να είναι κατάλληλη όταν απαιτείται υδραυλικός διαχωρισμός, για παράδειγμα σε σύνθετες εγκαταστάσεις με πολλαπλά κυκλώματα και διαφορετικές παροχές.

Η επιλογή εξαρτάται από τις οδηγίες του κατασκευαστή, τη μελέτη και την πραγματική λειτουργία της εγκατάστασης.

9. Πώς γίνεται η διαστασιολόγηση του δοχείου αδρανείας;

Η χωρητικότητα δεν πρέπει να επιλέγεται μόνο από την ονομαστική ισχύ της αντλίας θερμότητας.

Πρέπει να εξετάζονται:

• Ο ελάχιστος ενεργός όγκος που απαιτεί ο κατασκευαστής.

• Ο υπάρχων διαθέσιμος όγκος νερού.

• Η ελάχιστη θερμική ισχύς λειτουργίας.

• Ο επιθυμητός ελάχιστος χρόνος λειτουργίας.

• Η επιτρεπόμενη μεταβολή θερμοκρασίας.

• Οι απαιτήσεις απόψυξης.

• Η λειτουργία των ζωνών.

Υπολογισμός θερμικής αποθήκευσης

Για νερό, η αποθηκευόμενη θερμική ενέργεια προσεγγίζεται από τη σχέση:

E (kWh) ≈ 0,001163 × V (L) × ΔT (K)

Όπου:

• E: Θερμική ενέργεια σε kWh.

• V: Όγκος νερού σε λίτρα.

• ΔT: Μεταβολή θερμοκρασίας σε °C ή K.

Παράδειγμα

Έστω δοχείο 100 λίτρων και αξιοποιήσιμη μεταβολή θερμοκρασίας 5°C.

E = 0,001163 × 100 × 5

E ≈ 0,58 kWh

Αυτό σημαίνει ότι τα 100 λίτρα νερού μπορούν θεωρητικά να αποθηκεύσουν ή να αποδώσουν περίπου 0,58 kWh θερμότητας για μεταβολή θερμοκρασίας 5°C.

Η πραγματικά αξιοποιήσιμη ενέργεια εξαρτάται από την υδραυλική σύνδεση, τη θερμική διαστρωμάτωση και τις συνθήκες λειτουργίας.

Παράδειγμα ελάχιστου χρόνου λειτουργίας

Εάν η αντλία παράγει 3 kW περισσότερα από τη στιγμιαία ζήτηση και θέλουμε αυτή η πλεονάζουσα ισχύς να αποθηκεύεται για 10 λεπτά:

E = 3 × (10/60) = 0,5 kWh

Με αξιοποιήσιμη μεταβολή θερμοκρασίας 5°C:

V = 0,5 / (0,001163 × 5)

V ≈ 86 λίτρα

Το αποτέλεσμα αφορά τον απαιτούμενο συνολικό ενεργό όγκο νερού για τις συγκεκριμένες παραδοχές, όχι υποχρεωτικά τη χωρητικότητα ενός πρόσθετου δοχείου.

Πρέπει να αφαιρεθεί ο ενεργός όγκος που ήδη διαθέτει η εγκατάσταση και να ληφθούν υπόψη οι απαιτήσεις του κατασκευαστή.

10. Γιατί το μεγαλύτερο δοχείο δεν είναι πάντα καλύτερο;

Ένα μεγαλύτερο δοχείο προσφέρει περισσότερη θερμική χωρητικότητα, αλλά μπορεί να δημιουργήσει και μειονεκτήματα.

Ενδεικτικά:

• Αυξημένο κόστος αγοράς και εγκατάστασης.

• Μεγαλύτερες απαιτήσεις χώρου.

• Πρόσθετες θερμικές απώλειες.

• Μεγαλύτερη ποσότητα νερού που πρέπει να θερμανθεί.

• Πιθανή επιβάρυνση της απόκρισης του συστήματος.

Επομένως, η επιλογή πρέπει να βασίζεται στις πραγματικές ανάγκες και όχι στη λογική «όσο μεγαλύτερο τόσο καλύτερο».

11. Δοχείο αδρανείας και ενδοδαπέδια θέρμανση

Η ενδοδαπέδια θέρμανση διαθέτει συχνά σημαντικό όγκο νερού και μεγάλη θερμική αδράνεια λόγω της κατασκευής του δαπέδου.

Αυτό δεν σημαίνει ότι ολόκληρη η θερμική μάζα του δαπέδου μπορεί να θεωρηθεί ισοδύναμη με τον ενεργό όγκο νερού που απαιτεί ο κατασκευαστής.

Επίσης, εάν οι ηλεκτροθερμικές κεφαλές κλείνουν πολλούς βρόχους, ο διαθέσιμος όγκος και η παροχή μπορεί να μειώνονται.

Πρέπει επομένως να αξιολογούνται οι χειρότερες συνθήκες λειτουργίας, όταν παραμένουν ανοιχτές λίγες ζώνες.

12. Δοχείο αδρανείας με θερμαντικά σώματα ή Fan Coils

Σε εγκαταστάσεις με θερμαντικά σώματα, ο διαθέσιμος όγκος νερού εξαρτάται από τον αριθμό, τον τύπο και το μέγεθός τους.

Σε εγκαταστάσεις με Fan Coils, ο ενεργός όγκος μπορεί να είναι σχετικά μικρός, ενώ οι βαλβίδες ζωνών μπορεί να μεταβάλλουν την παροχή.

Η χρήση δοχείου αδρανείας ή υδραυλικού διαχωριστή εξετάζεται με βάση:

• Τον συνολικό ενεργό όγκο.

• Την ελάχιστη απαιτούμενη παροχή.

• Τη λειτουργία των βαλβίδων.

• Τις απαιτήσεις των κυκλοφορητών.

• Τη στρατηγική ελέγχου.

13. Συνηθισμένα λάθη εγκατάστασης

Τοποθέτηση δοχείου χωρίς υπολογισμό

Η προσθήκη ενός δοχείου δεν αποτελεί από μόνη της εγγύηση καλύτερης λειτουργίας.

Λανθασμένη σύνδεση προσαγωγής και επιστροφής

Μπορεί να δημιουργήσει ανεπιθύμητη ανάμειξη και μειωμένη απόδοση.

Ακατάλληλη ρύθμιση κυκλοφορητών

Η μεγάλη διαφορά παροχών μεταξύ πρωτεύοντος και δευτερεύοντος κυκλώματος μπορεί να επηρεάσει τις θερμοκρασίες.

Ανεπαρκής θερμομόνωση

Οι θερμικές απώλειες του δοχείου και των σωληνώσεων αυξάνουν την απαιτούμενη ενέργεια.

Παράβλεψη της ελάχιστης παροχής

Το δοχείο αδρανείας δεν υποκαθιστά την ανάγκη εξασφάλισης της ελάχιστης παροχής νερού που απαιτεί η αντλία θερμότητας.

Λανθασμένη θέση αισθητήρων

Η θέση των αισθητήρων θερμοκρασίας πρέπει να ακολουθεί την προβλεπόμενη υδραυλική διάταξη και τη λογική ελέγχου.

14. Πώς επηρεάζει το δοχείο αδρανείας την κατανάλωση;

Ένα σωστά επιλεγμένο δοχείο μπορεί να βελτιώσει τη σταθερότητα λειτουργίας και να περιορίσει προβλήματα που σχετίζονται με ανεπαρκή όγκο νερού.

Ωστόσο, δεν εξασφαλίζει αυτομάτως χαμηλότερη κατανάλωση.

Η συνολική επίδραση εξαρτάται από:

• Τη θερμοκρασία λειτουργίας.

• Τις θερμικές απώλειες.

• Την υδραυλική σύνδεση.

• Τη λειτουργία των κυκλοφορητών.

• Τη συχνότητα εκκινήσεων.

• Την ανάμειξη νερού μεταξύ κυκλωμάτων.

Ιδιαίτερα στις αντλίες θερμότητας, η αποφυγή άσκοπα υψηλών θερμοκρασιών προσαγωγής είναι σημαντική για την ενεργειακή απόδοση.

15. Συχνές ερωτήσεις

Χρειάζεται δοχείο αδρανείας σε κάθε αντλία θερμότητας;

Όχι. Η ανάγκη εξαρτάται από τον ελάχιστο απαιτούμενο όγκο νερού, την παροχή, τη λειτουργία των ζωνών και τις οδηγίες του κατασκευαστή.

Είναι το δοχείο αδρανείας ίδιο με το δοχείο διαστολής;

Όχι. Το δοχείο διαστολής αντισταθμίζει τις μεταβολές όγκου του νερού, ενώ το δοχείο αδρανείας αυξάνει τη θερμική χωρητικότητα.

Μπορεί το δοχείο αδρανείας να λειτουργήσει ως υδραυλικός διαχωριστής;

Ναι, όταν έχει κατάλληλη κατασκευή και σύνδεση, όπως σε ορισμένες διατάξεις τεσσάρων σωλήνων.

Είναι καλύτερο το δοχείο δύο ή τεσσάρων σωλήνων;

Εξαρτάται από το εάν χρειάζεται μόνο πρόσθετος όγκος νερού ή και υδραυλική αποσύζευξη.

Πόσα λίτρα πρέπει να έχει το δοχείο;

Δεν υπάρχει μία καθολική τιμή λίτρων ανά kW. Απαιτείται αξιολόγηση του συνολικού ενεργού όγκου, της ελάχιστης ισχύος, της παροχής και των απαιτήσεων του κατασκευαστή.

Συμπέρασμα

Το δοχείο αδρανείας και ο υδραυλικός διαχωριστής εξυπηρετούν διαφορετικές αλλά ενδεχομένως συμπληρωματικές ανάγκες μιας εγκατάστασης αντλίας θερμότητας.

Το δοχείο αδρανείας αυξάνει τη διαθέσιμη θερμική χωρητικότητα, ενώ ο υδραυλικός διαχωριστής επιτρέπει τη λειτουργία κυκλωμάτων με διαφορετικές παροχές.

Η σωστή επιλογή εξαρτάται από τη μελέτη, τις απαιτήσεις του κατασκευαστή και τη λειτουργία του συνολικού συστήματος.

Η καλύτερη εγκατάσταση δεν είναι απαραίτητα αυτή που διαθέτει περισσότερα εξαρτήματα, αλλά εκείνη στην οποία κάθε εξάρτημα εξυπηρετεί συγκεκριμένη τεχνική ανάγκη.
