# Δίκτυα Διανομής Ατμού: Σχεδιασμός, Σωληνώσεις, Μόνωση και Απώλειες Πίεσης

## Εισαγωγή

Το δίκτυο διανομής ατμού συνδέει τον ατμολέβητα με τις καταναλώσεις της βιομηχανικής εγκατάστασης. Η σωστή μελέτη του επηρεάζει την ενεργειακή απόδοση, τη σταθερότητα της πίεσης, την ποιότητα του ατμού και την ασφάλεια λειτουργίας.

Ακόμη και ένας αποδοτικός ατμολέβητας μπορεί να τροφοδοτεί ένα προβληματικό σύστημα όταν οι σωληνώσεις είναι ακατάλληλα διαστασιολογημένες, η μόνωση ανεπαρκής ή η απομάκρυνση συμπυκνωμάτων ελλιπής.

Ο σχεδιασμός πρέπει να αντιμετωπίζει το δίκτυο ως ολοκληρωμένο σύστημα μεταφοράς ενέργειας και όχι ως απλή σύνδεση σωλήνων.

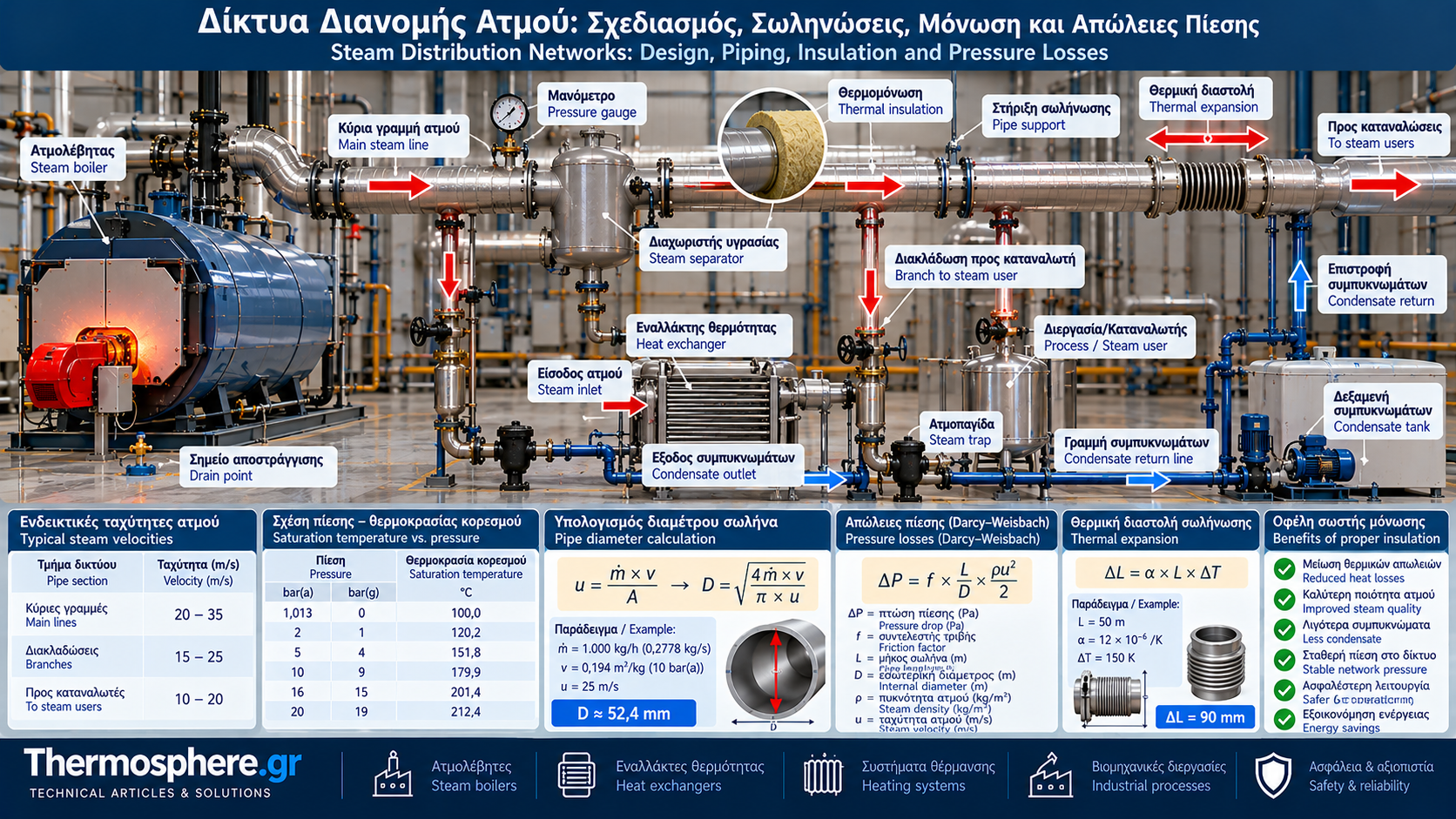

## 1. Βασικά στοιχεία ενός δικτύου ατμού

Ένα τυπικό βιομηχανικό δίκτυο περιλαμβάνει:

- Κεντρικό συλλέκτη ατμού.

- Κύριες γραμμές διανομής.

- Διακλαδώσεις προς καταναλώσεις.

- Βαλβίδες απομόνωσης.

- Συστήματα ρύθμισης πίεσης.

- Διαχωριστές υγρασίας.

- Σημεία αποστράγγισης και ατμοπαγίδες.

- Συστήματα στήριξης και αντιστάθμισης διαστολών.

- Θερμομόνωση.

- Όργανα πίεσης και θερμοκρασίας.

Η διάταξη καθορίζεται από τις απαιτήσεις των καταναλώσεων, τις αποστάσεις και τις συνθήκες λειτουργίας.

## 2. Δεδομένα σχεδιασμού

Πριν από τη διαστασιολόγηση απαιτούνται:

- Μέγιστη και κανονική παροχή ατμού σε kg/h.

- Πίεση παραγωγής και απαιτούμενη πίεση καταναλώσεων.

- Θερμοκρασία και θερμοδυναμική κατάσταση ατμού.

- Μήκος σωληνώσεων και υψομετρικές διαφορές.

- Αριθμός εξαρτημάτων και βαλβίδων.

- Επιτρεπόμενη συνολική πτώση πίεσης.

- Συνθήκες εκκίνησης και μεταβολής φορτίου.

- Περιβάλλον εγκατάστασης.

- Απαιτήσεις αποστράγγισης και επιστροφής συμπυκνωμάτων.

Η πίεση πρέπει να προσδιορίζεται με σαφή διάκριση μεταξύ απόλυτης και σχετικής πίεσης.

## 3. Υπολογισμός ταχύτητας ατμού

Η ταχύτητα του ατμού μέσα στον σωλήνα υπολογίζεται από τη σχέση:

u = ṁ × v / A

Όπου:

u = ταχύτητα ατμού σε m/s.

ṁ = παροχή μάζας σε kg/s.

v = ειδικός όγκος ατμού σε m³/kg.

A = εσωτερική διατομή σωλήνα σε m².

Για κυκλικό σωλήνα:

A = π × D² / 4.

Όπου D είναι η πραγματική εσωτερική διάμετρος.

Η ταχύτητα εξαρτάται από την παροχή, την πίεση και τη διάμετρο του σωλήνα.

Η επιλογή δεν πρέπει να βασίζεται αποκλειστικά σε έναν γενικό κανόνα ταχύτητας, αλλά και στην πτώση πίεσης, τον θόρυβο, την πιθανή παρουσία συμπυκνωμάτων και τις απαιτήσεις της εγκατάστασης.

## 4. Παράδειγμα υπολογισμού διαμέτρου

Έστω δίκτυο με:

Παροχή ατμού: 1.000 kg/h.

Πίεση: 10 bar(a).

Ειδικός όγκος ξηρού κορεσμένου ατμού: περίπου 0,194 m³/kg.

Επιλεγμένη προκαταρκτική ταχύτητα: 25 m/s.

Μετατροπή παροχής:

ṁ = 1.000 / 3.600 = 0,2778 kg/s.

Ογκομετρική παροχή:

V̇ = 0,2778 × 0,194 = 0,0539 m³/s.

Απαιτούμενη διατομή:

A = 0,0539 / 25 = 0,00216 m².

Εσωτερική διάμετρος:

D = √(4A/π) ≈ 0,0524 m.

D ≈ 52,4 mm.

Η υπολογισμένη διάμετρος είναι υδραυλικό προκαταρκτικό αποτέλεσμα.

Η τελική ονομαστική διάμετρος και το πάχος τοιχώματος επιλέγονται από πραγματικούς πίνακες σωληνώσεων και επαληθεύονται με υπολογισμό πτώσης πίεσης, μηχανικής αντοχής και λειτουργικών συνθηκών.

## 5. Απώλειες πίεσης στο δίκτυο

Κατά τη ροή του ατμού αναπτύσσονται απώλειες πίεσης λόγω τριβών και τοπικών αντιστάσεων.

Οι βασικές αιτίες είναι:

- Το μήκος των σωληνώσεων.

- Η εσωτερική τραχύτητα.

- Οι καμπύλες και οι διακλαδώσεις.

- Οι βαλβίδες και τα φίλτρα.

- Οι μεταβολές διατομής.

- Η ταχύτητα ροής.

Για προκαταρκτική εκτίμηση σε τμήμα με σχετικά μικρές μεταβολές πυκνότητας μπορεί να χρησιμοποιηθεί η σχέση Darcy–Weisbach:

ΔP = f × (L/D) × (ρu²/2).

Όπου:

ΔP = πτώση πίεσης σε Pa.

f = συντελεστής τριβής Darcy.

L = μήκος σωλήνα σε m.

D = εσωτερική διάμετρος σε m.

ρ = πυκνότητα ατμού σε kg/m³.

u = ταχύτητα σε m/s.

Σε μεγαλύτερες πτώσεις πίεσης απαιτείται υπολογισμός συμπιεστής ροής, επειδή η πυκνότητα και ο ειδικός όγκος του ατμού μεταβάλλονται κατά μήκος του δικτύου.

## 6. Γιατί είναι σημαντική η πτώση πίεσης;

Η υπερβολική πτώση πίεσης μπορεί να προκαλέσει:

- Ανεπαρκή πίεση στους καταναλωτές.

- Μειωμένη θερμοκρασία κορεσμού.

- Αστάθεια στον έλεγχο διεργασιών.

- Περιορισμό της διαθέσιμης παροχής.

- Αύξηση λειτουργικών προβλημάτων.

Η διαθέσιμη πίεση στον καταναλωτή πρέπει να καλύπτει τις ανάγκες της διεργασίας και τις απώλειες των εξαρτημάτων ελέγχου.

Δεν είναι ορθό να αυξάνεται αυθαίρετα η πίεση του ατμολέβητα για να αντισταθμίζεται ένας προβληματικός σχεδιασμός σωληνώσεων.

## 7. Θερμικές απώλειες σωληνώσεων

Οι σωληνώσεις ατμού μεταφέρουν θερμότητα προς το περιβάλλον.

Οι απώλειες εξαρτώνται από:

- Τη θερμοκρασία του ατμού.

- Τη διάμετρο του σωλήνα.

- Το μήκος.

- Τη θερμοκρασία περιβάλλοντος.

- Τη θερμική αγωγιμότητα της μόνωσης.

- Το πάχος μόνωσης.

- Τις συνθήκες συναγωγής και ακτινοβολίας.

Οι απώλειες θερμότητας μπορούν να προκαλέσουν συμπύκνωση μέρους του ατμού μέσα στις γραμμές.

Αυτό αυξάνει την ανάγκη αποστράγγισης και μπορεί να υποβαθμίσει την ποιότητα του ατμού που φθάνει στις καταναλώσεις.

## 8. Θερμομόνωση δικτύων ατμού

Η κατάλληλη θερμομόνωση περιορίζει τις θερμικές απώλειες και μειώνει τον κίνδυνο επαφής με θερμές επιφάνειες.

Συνηθισμένα υλικά είναι:

- Πετροβάμβακας.

- Υαλοβάμβακας κατάλληλης θερμοκρασιακής κατηγορίας.

- Πυριτικό ασβέστιο.

- Άλλα πιστοποιημένα βιομηχανικά μονωτικά υλικά.

Η επιλογή εξαρτάται από τη θερμοκρασία λειτουργίας, το περιβάλλον, την αντοχή στην υγρασία και τις απαιτήσεις πυροπροστασίας.

Ιδιαίτερη προσοχή απαιτείται σε βαλβίδες, φλάντζες και εξαρτήματα, όπου συχνά εμφανίζονται σημαντικές τοπικές απώλειες.

Η μόνωση δεν πρέπει να εμποδίζει τις απαιτούμενες επιθεωρήσεις ή να καλύπτει σημεία που πρέπει να παραμένουν προσβάσιμα.

## 9. Υπολογισμός θερμικών απωλειών

Για απλοποιημένο υπολογισμό αγωγής θερμότητας μέσα από κυλινδρική μόνωση:

Q̇ = 2πkL(T₁ − T₂) / ln(r₂/r₁).

Όπου:

Q̇ = ρυθμός μεταφοράς θερμότητας σε W.

k = θερμική αγωγιμότητα μόνωσης σε W/(m·K).

L = μήκος σωλήνα σε m.

T₁ και T₂ = θερμοκρασίες εσωτερικής και εξωτερικής επιφάνειας μόνωσης.

r₁ και r₂ = αντίστοιχες ακτίνες.

Η σχέση περιγράφει μόνο την αγωγή μέσα στη μόνωση.

Για εκτίμηση πραγματικών απωλειών προς το περιβάλλον πρέπει να λαμβάνονται υπόψη και οι αντιστάσεις συναγωγής και ακτινοβολίας, καθώς και η θερμοκρασιακή εξάρτηση των ιδιοτήτων.

## 10. Θερμική διαστολή σωληνώσεων

Οι σωληνώσεις διαστέλλονται όταν θερμαίνονται.

Για μια απλή, ελεύθερη γραμμική διαστολή:

ΔL = α × L × ΔT.

Όπου:

ΔL = μεταβολή μήκους.

α = συντελεστής γραμμικής θερμικής διαστολής.

L = αρχικό μήκος.

ΔT = μεταβολή θερμοκρασίας.

Παράδειγμα:

Χαλύβδινη σωλήνωση μήκους 50 m.

Ενδεικτικός συντελεστής διαστολής: 12 × 10⁻⁶ /K.

Αύξηση θερμοκρασίας: 150 K.

ΔL = 12 × 10⁻⁶ × 50 × 150.

ΔL = 0,09 m = 90 mm.

Η διαστολή αυτή πρέπει να απορροφάται με κατάλληλη διαμόρφωση σωληνώσεων, στηρίγματα, οδηγούς και, όπου απαιτείται, διατάξεις αντιστάθμισης.

Η μηχανική μελέτη πρέπει να λαμβάνει υπόψη τις δυνάμεις στα σημεία αγκύρωσης και στα στόμια του εξοπλισμού.

## 11. Αποστράγγιση και απομάκρυνση συμπυκνωμάτων

Ακόμη και όταν ο ατμός εισέρχεται ξηρός σε μια σωλήνωση, οι θερμικές απώλειες μπορούν να δημιουργήσουν συμπυκνώματα.

Κατά την εκκίνηση ενός ψυχρού δικτύου, η ποσότητα συμπυκνωμάτων μπορεί να είναι ιδιαίτερα αυξημένη.

Η αποστράγγιση επιτυγχάνεται με:

- Κατάλληλη κλίση σωληνώσεων.

- Θύλακες συλλογής συμπυκνωμάτων.

- Σωστά επιλεγμένες ατμοπαγίδες.

- Αποστράγγιση στα χαμηλά σημεία.

- Διαχωριστές υγρασίας όπου απαιτούνται.

Οι θέσεις και οι αποστάσεις των σημείων αποστράγγισης καθορίζονται από τη γεωμετρία του δικτύου, τις οδηγίες σχεδιασμού και τις συνθήκες λειτουργίας.

## 12. Υδραυλικό πλήγμα σε δίκτυα ατμού

Το υδραυλικό πλήγμα (water hammer) είναι επικίνδυνο φαινόμενο που μπορεί να εμφανιστεί όταν συσσωρευμένο συμπύκνωμα επιταχύνεται από τη ροή ατμού ή όταν δημιουργούνται απότομες μεταβολές πίεσης λόγω συμπύκνωσης.

Πιθανές συνέπειες:

- Ισχυροί κραδασμοί.

- Βλάβες σε βαλβίδες και στηρίγματα.

- Καταπόνηση φλαντζών.

- Ρήξη σωληνώσεων.

- Σοβαρός κίνδυνος τραυματισμού.

Η πρόληψη περιλαμβάνει αποτελεσματική αποστράγγιση, σωστή κλίση, κατάλληλη διάταξη σωληνώσεων και ελεγχόμενη διαδικασία προθέρμανσης.

Η εκκίνηση ψυχρών δικτύων πρέπει να πραγματοποιείται σύμφωνα με εγκεκριμένες διαδικασίες από κατάλληλα εκπαιδευμένο προσωπικό.

## 13. Διακλαδώσεις και σύνδεση καταναλώσεων

Οι διακλαδώσεις προς τους καταναλωτές πρέπει να σχεδιάζονται ώστε να περιορίζεται η μεταφορά συμπυκνωμάτων από την κύρια γραμμή.

Σε συνήθη δίκτυα κορεσμένου ατμού, η λήψη ατμού από το άνω μέρος της κύριας σωλήνωσης μπορεί να βοηθήσει στον περιορισμό της μεταφοράς νερού προς τη διακλάδωση.

Η τελική διάταξη πρέπει να εξετάζει:

- Τη φορά ροής.

- Τη γεωμετρία του δικτύου.

- Τις ανάγκες αποστράγγισης.

- Την απαιτούμενη πίεση.

- Τις διατάξεις απομόνωσης και ελέγχου.

## 14. Συστήματα μείωσης πίεσης

Πολλές εγκαταστάσεις παράγουν και διανέμουν ατμό σε υψηλότερη πίεση από αυτήν που απαιτείται σε συγκεκριμένες καταναλώσεις.

Η μείωση πίεσης πραγματοποιείται με κατάλληλες βαλβίδες ρύθμισης και προστατευτικές διατάξεις.

Ένας σταθμός μείωσης πίεσης μπορεί να περιλαμβάνει:

- Βαλβίδες απομόνωσης.

- Φίλτρο.

- Διαχωριστή υγρασίας.

- Ρυθμιστή πίεσης.

- Μανόμετρα.

- Κατάλληλη προστασία υπερπίεσης στη χαμηλή πλευρά.

- Αποστράγγιση συμπυκνωμάτων.

Η επιλογή εξαρτάται από την παροχή, την πίεση εισόδου, την απαιτούμενη πίεση εξόδου και τις συνθήκες μεταβαλλόμενου φορτίου.

## 15. Συντήρηση και ενεργειακή επιθεώρηση

Ένα πρόγραμμα ελέγχου δικτύου ατμού πρέπει να περιλαμβάνει:

- Επιθεώρηση μονώσεων.

- Έλεγχο διαρροών ατμού.

- Έλεγχο ατμοπαγίδων.

- Παρακολούθηση πιέσεων.

- Έλεγχο διαφορικής πίεσης σε κρίσιμα τμήματα.

- Επιθεώρηση στηριγμάτων.

- Έλεγχο θερμικών διαστολών.

- Παρακολούθηση υδραυλικών πληγμάτων.

- Έλεγχο λειτουργίας βαλβίδων.

- Επιθεώρηση συστημάτων αποστράγγισης.

Η αποκατάσταση διαρροών και κατεστραμμένων μονώσεων μπορεί να περιορίσει σημαντικά τις ενεργειακές απώλειες.

## 16. Πρότυπα και ασφάλεια

Ο σχεδιασμός και η κατασκευή πρέπει να συμμορφώνονται με τα εφαρμοστέα πρότυπα και τη νομοθεσία.

Στην ευρωπαϊκή πρακτική, ανάλογα με το αντικείμενο και το πεδίο εφαρμογής, μπορεί να είναι σχετικά:

- Η Οδηγία Εξοπλισμού υπό Πίεση 2014/68/ΕΕ (PED).

- Το EN 13480 για μεταλλικές βιομηχανικές σωληνώσεις.

- Οι απαιτήσεις επιθεώρησης, συντήρησης και ασφαλούς λειτουργίας της εγκατάστασης.

Η επιλογή υλικών, η κατηγορία πίεσης, οι συγκολλήσεις, οι δοκιμές και οι διατάξεις ασφαλείας πρέπει να καθορίζονται από αρμόδιους μηχανικούς.

## Συμπέρασμα

Ένα αποδοτικό δίκτυο διανομής ατμού απαιτεί σωστή διαστασιολόγηση, ελεγχόμενη πτώση πίεσης, κατάλληλη μόνωση και αποτελεσματική απομάκρυνση συμπυκνωμάτων.

Η ταχύτητα ατμού και η διάμετρος σωληνώσεων αποτελούν μόνο ένα μέρος του σχεδιασμού. Εξίσου σημαντικά είναι η θερμική διαστολή, η στήριξη, η προστασία από υδραυλικά πλήγματα και η ασφαλής λειτουργία των σταθμών μείωσης πίεσης.

Η συστηματική επιθεώρηση και συντήρηση συμβάλλει στη μείωση των ενεργειακών απωλειών, στην αξιοπιστία της παραγωγής και στην προστασία προσωπικού και εξοπλισμού.
