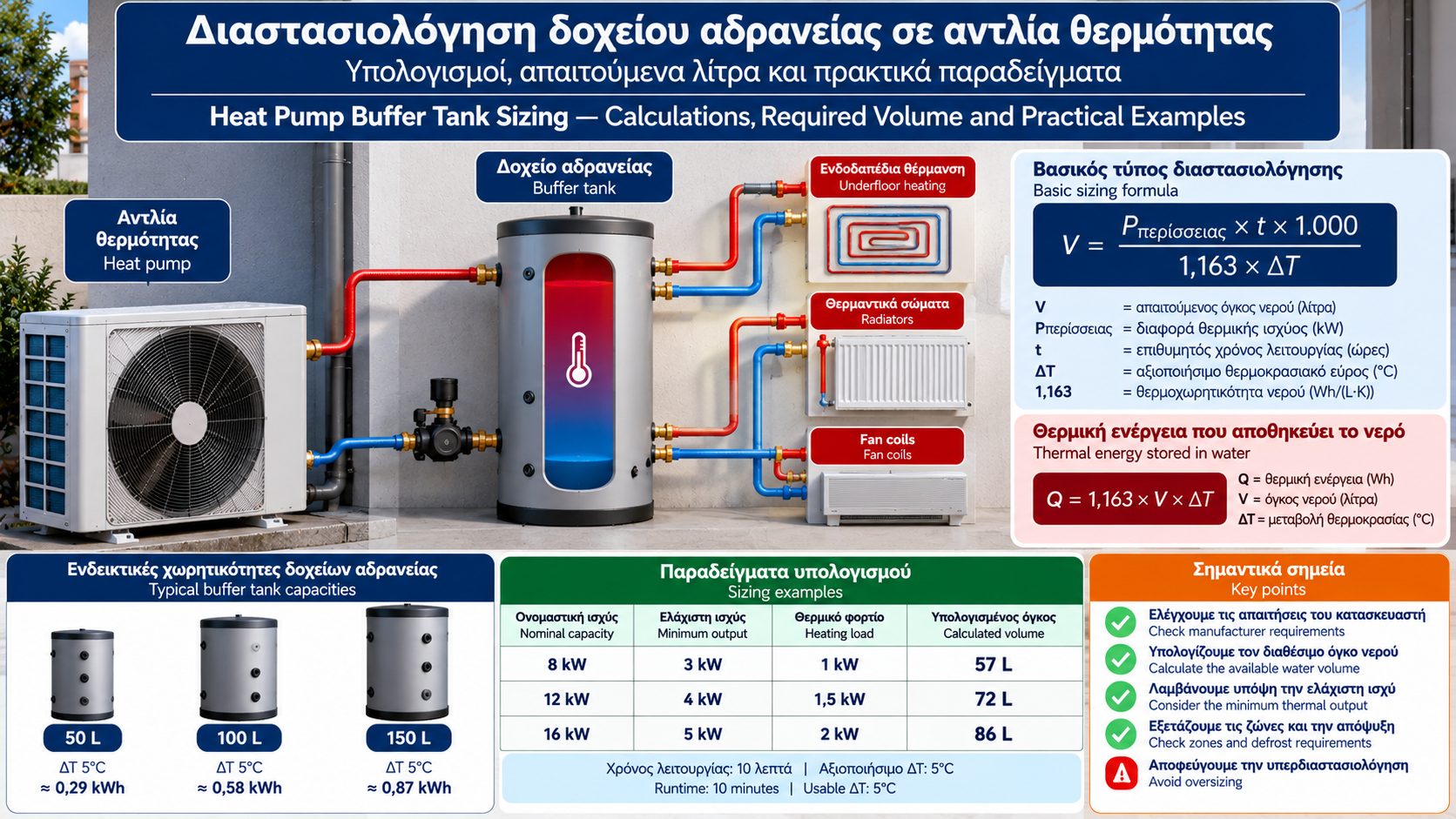

Διαστασιολόγηση δοχείου αδρανείας σε αντλία θερμότητας: Υπολογισμοί και παραδείγματα
Πόσα λίτρα πρέπει να έχει το δοχείο αδρανείας μιας αντλίας θερμότητας; Είναι αρκετά τα 50 λίτρα ή χρειάζονται 100, 150 ή ακόμη περισσότερα;
Η απάντηση δεν εξαρτάται αποκλειστικά από την ονομαστική ισχύ της αντλίας.
Η σωστή διαστασιολόγηση πρέπει να λαμβάνει υπόψη τον ελάχιστο απαιτούμενο όγκο νερού, τη θερμική χωρητικότητα της εγκατάστασης, την ελάχιστη ισχύ λειτουργίας του συμπιεστή, τις απαιτήσεις απόψυξης και τον τρόπο σύνδεσης των κυκλωμάτων.
Ένα πολύ μικρό δοχείο μπορεί να μην εξασφαλίζει την απαραίτητη θερμική αδράνεια. Αντίθετα, ένα υπερβολικά μεγάλο δοχείο μπορεί να αυξήσει το κόστος, τις θερμικές απώλειες και τον χρόνο απόκρισης της εγκατάστασης.
Σε αυτόν τον οδηγό παρουσιάζουμε τη μεθοδολογία υπολογισμού, τους βασικούς τύπους και πρακτικά παραδείγματα.
1. Γιατί χρειάζεται υπολογισμός του όγκου νερού;
Μια αντλία θερμότητας πρέπει να λειτουργεί μέσα στα όρια που καθορίζει ο κατασκευαστής.
Ορισμένες εγκαταστάσεις διαθέτουν επαρκή όγκο νερού χωρίς πρόσθετο δοχείο αδρανείας.
Άλλες, ιδιαίτερα όσες έχουν μικρά υδραυλικά κυκλώματα ή πολλές ζώνες που κλείνουν ανεξάρτητα, μπορεί να χρειάζονται πρόσθετη χωρητικότητα.
Η διαστασιολόγηση αποσκοπεί κυρίως:
Στην εξασφάλιση του ελάχιστου απαιτούμενου όγκου νερού.
Στον περιορισμό των υπερβολικά συχνών εκκινήσεων του συμπιεστή.
Στη διατήρηση κατάλληλων συνθηκών λειτουργίας.
Στην υποστήριξη της απόψυξης, όπου απαιτείται.
Στη σωστή συνεργασία της αντλίας με τα κυκλώματα θέρμανσης.
Το δοχείο αδρανείας δεν πρέπει να επιλέγεται μόνο επειδή συνηθίζεται να τοποθετείται σε παρόμοιες εγκαταστάσεις.
2. Ποια είναι η διαφορά μεταξύ ελάχιστου όγκου και όγκου δοχείου;
Ο ελάχιστος όγκος νερού που απαιτεί ο κατασκευαστής δεν ταυτίζεται απαραίτητα με τη χωρητικότητα του δοχείου αδρανείας.
Για παράδειγμα, εάν μια αντλία απαιτεί 50 λίτρα ενεργού όγκου νερού και το υδραυλικό κύκλωμα διαθέτει ήδη 35 λίτρα που παραμένουν διαθέσιμα στη λειτουργία, το έλλειμμα είναι 15 λίτρα.
Δεν σημαίνει ότι χρειάζεται αυτομάτως δοχείο 50 λίτρων.
Ωστόσο, πρέπει να επιβεβαιωθεί ότι ο υφιστάμενος όγκος παραμένει πραγματικά συνδεδεμένος και διαθέσιμος σε όλες τις σχετικές συνθήκες λειτουργίας.
Αυτό είναι ιδιαίτερα σημαντικό σε εγκαταστάσεις με θερμοστατικές βαλβίδες και ηλεκτροβάνες ζωνών.
3. Πώς υπολογίζουμε τον συνολικό όγκο νερού;
Ο συνολικός όγκος προκύπτει από τα επιμέρους τμήματα του υδραυλικού κυκλώματος.
Ενδεικτικά:
Εσωτερικό υδραυλικό περιεχόμενο της μονάδας.
Σωληνώσεις.
Θερμαντικά σώματα.
Κυκλώματα ενδοδαπέδιας θέρμανσης.
Υδραυλικά εξαρτήματα.
Δοχείο αδρανείας, εφόσον υπάρχει.
Ο βασικός υπολογισμός είναι:
Vσυνολικό = Vμονάδας + Vσωληνώσεων + Vεκπομπών + Vλοιπών εξαρτημάτων + Vδοχείου
Όλοι οι όγκοι εκφράζονται σε λίτρα.
Προσοχή: στον υπολογισμό του εγγυημένα διαθέσιμου όγκου δεν πρέπει να προσμετρώνται κυκλώματα που ενδέχεται να απομονωθούν από κλειστές βαλβίδες.
4. Πώς υπολογίζεται ο όγκος νερού στις σωληνώσεις;
Για έναν σωλήνα κυκλικής διατομής χρησιμοποιούμε τον τύπο:
V = π × d² × L / 4
Όπου:
V: όγκος σε m³.
d: εσωτερική διάμετρος σωλήνα σε μέτρα.
L: μήκος σωλήνα σε μέτρα.
Για μετατροπή σε λίτρα πολλαπλασιάζουμε επί 1.000.
Παράδειγμα
Έχουμε σωλήνα με εσωτερική διάμετρο 20 mm και συνολικό μήκος 50 m.
Μετατρέπουμε τη διάμετρο:
20 mm = 0,020 m
Υπολογίζουμε:
V = 3,1416 × 0,020² × 50 / 4
V ≈ 0,0157 m³ = 15,7 λίτρα
Άρα τα συγκεκριμένα 50 μέτρα σωλήνα περιέχουν περίπου 15,7 λίτρα νερού.
Η διάμετρος που χρησιμοποιείται πρέπει να είναι η πραγματική εσωτερική διάμετρος και όχι απλώς η εμπορική ονομασία του σωλήνα.
5. Πόση θερμική ενέργεια αποθηκεύει το νερό;
Η θερμική ενέργεια που μπορεί να αποθηκεύσει ένας όγκος νερού εξαρτάται από τη μάζα του και τη μεταβολή θερμοκρασίας.
Για πρακτικούς υπολογισμούς:
Q = 1,163 × V × ΔT
Όπου:
Q: θερμική ενέργεια σε Wh.
V: όγκος νερού σε λίτρα.
ΔT: μεταβολή θερμοκρασίας σε °C ή K.
1,163: προσεγγιστικός συντελεστής θερμοχωρητικότητας νερού σε Wh/(L·K).
Παράδειγμα: Δοχείο 100 λίτρων
Για μεταβολή θερμοκρασίας 5°C:
Q = 1,163 × 100 × 5
Q = 581,5 Wh ≈ 0,58 kWh
Επομένως, ένα δοχείο 100 λίτρων που μεταβάλλει τη θερμοκρασία του κατά 5°C αποθηκεύει ή αποδίδει περίπου 0,58 kWh θερμικής ενέργειας.
Αυτό δείχνει ότι το δοχείο αδρανείας δεν αποτελεί μεγάλη αποθήκη ενέργειας, όπως ένα δοχείο θερμικής αποθήκευσης πολλών εκατοντάδων λίτρων.
6. Πώς υπολογίζεται ο απαιτούμενος όγκος για περιορισμό των εκκινήσεων;
Ένας ενδεικτικός υπολογισμός βασίζεται στη θερμική ισχύ που περισσεύει όταν η ελάχιστη ισχύς της αντλίας είναι μεγαλύτερη από τη θερμική ζήτηση του κτιρίου.
Ο τύπος είναι:
V = (Pπερίσσειας × t × 1.000) / (1,163 × ΔT)
Όπου:
V: απαιτούμενος ενεργός όγκος νερού σε λίτρα.
Pπερίσσειας: διαφορά θερμικής ισχύος σε kW.
t: επιθυμητός χρόνος λειτουργίας σε ώρες.
ΔT: αξιοποιήσιμο θερμοκρασιακό εύρος σε K.
Η περίσσεια ισχύος υπολογίζεται ως:
Pπερίσσειας = Pελάχιστη θερμική ισχύς αντλίας − Pθερμικό φορτίο
Ο τύπος αποτελεί απλοποιημένη ενεργειακή προσέγγιση και όχι υποκατάστατο της μεθόδου του κατασκευαστή.
7. Παράδειγμα υπολογισμού για αντλία θερμότητας 8 kW
Ας υποθέσουμε μια αντλία με:
Ονομαστική θερμική ισχύ: 8 kW.
Ελάχιστη θερμική ισχύ στη συγκεκριμένη συνθήκη: 3 kW.
Θερμικό φορτίο κτιρίου: 1 kW.
Επιθυμητό χρόνο λειτουργίας: 10 λεπτά.
Αξιοποιήσιμο θερμοκρασιακό εύρος: 5 K.
Η περίσσεια ισχύος είναι:
3 − 1 = 2 kW
Μετατρέπουμε τον χρόνο:
10 / 60 = 0,1667 ώρες
Επομένως:
V = (2 × 0,1667 × 1.000) / (1,163 × 5)
V ≈ 57 λίτρα
Αυτός είναι ο ενδεικτικός συνολικός ενεργός όγκος που απαιτείται για το συγκεκριμένο σενάριο.
Εάν η εγκατάσταση διαθέτει ήδη 35 λίτρα εγγυημένα ενεργού όγκου, το θεωρητικό έλλειμμα είναι:
57 − 35 = 22 λίτρα.
Η τελική επιλογή πρέπει να ελεγχθεί έναντι των απαιτήσεων του κατασκευαστή και της πραγματικής υδραυλικής συνδεσμολογίας.
8. Παράδειγμα για αντλία θερμότητας 12 kW
Θεωρούμε:
Ονομαστική ισχύ: 12 kW.
Ελάχιστη θερμική ισχύ στη συνθήκη υπολογισμού: 4 kW.
Θερμικό φορτίο: 1,5 kW.
Χρόνο λειτουργίας: 10 λεπτά.
ΔT: 5 K.
Η περίσσεια ισχύος είναι:
4 − 1,5 = 2,5 kW
Άρα:
V = (2,5 × 0,1667 × 1.000) / (1,163 × 5)
V ≈ 72 λίτρα
Εάν ο διαθέσιμος όγκος της εγκατάστασης είναι 45 λίτρα:
72 − 45 = 27 λίτρα.
Η θεωρητική ανάγκη πρόσθετου όγκου είναι περίπου 27 λίτρα, πριν εξεταστούν οι υπόλοιπες απαιτήσεις.
9. Παράδειγμα για αντλία θερμότητας 16 kW
Θεωρούμε:
Ονομαστική ισχύ: 16 kW.
Ελάχιστη θερμική ισχύ στη συγκεκριμένη συνθήκη: 5 kW.
Θερμικό φορτίο: 2 kW.
Χρόνο λειτουργίας: 10 λεπτά.
ΔT: 5 K.
Περίσσεια ισχύος:
5 − 2 = 3 kW
Υπολογισμός:
V = (3 × 0,1667 × 1.000) / (1,163 × 5)
V ≈ 86 λίτρα
Εάν υπάρχουν ήδη 60 λίτρα εγγυημένα διαθέσιμου όγκου, το θεωρητικό έλλειμμα είναι περίπου 26 λίτρα.
Τα παραδείγματα είναι υποθετικά. Η ελάχιστη θερμική ισχύς πρέπει να προκύπτει από τα τεχνικά δεδομένα της πραγματικής μονάδας και της εξεταζόμενης συνθήκης.
10. Συγκριτικός πίνακας υπολογισμών
Ονομαστική ισχύς | Ελάχιστη ισχύς | Φορτίο | Υπολογισμένος όγκος |
8 kW | 3 kW | 1 kW | 57 L |
12 kW | 4 kW | 1,5 kW | 72 L |
16 kW | 5 kW | 2 kW | 86 L |
Οι υπολογισμοί έγιναν με χρόνο 10 λεπτών και ΔT 5 K.
Δεν αποτελούν γενικό πίνακα επιλογής δοχείων ανά ισχύ αντλίας θερμότητας.
Δύο μονάδες ίδιας ονομαστικής ισχύος μπορεί να έχουν διαφορετικές απαιτήσεις.
11. Ισχύει ο κανόνας 10 λίτρα ανά kW;
Στην πράξη συναντώνται εμπειρικοί κανόνες, όπως ένας συγκεκριμένος αριθμός λίτρων ανά kW θερμικής ισχύος.
Ωστόσο, δεν υπάρχει ένας τέτοιος κανόνας που να εφαρμόζεται σωστά σε κάθε εγκατάσταση.
Οι πραγματικές ανάγκες εξαρτώνται από:
Την τεχνολογία του συμπιεστή.
Την ελάχιστη θερμική ισχύ.
Τη θερμική ζήτηση.
Τον υφιστάμενο όγκο νερού.
Τη λειτουργία των ζωνών.
Τις απαιτήσεις απόψυξης.
Τη στρατηγική ελέγχου.
Οποιοσδήποτε εμπειρικός κανόνας πρέπει να υποχωρεί μπροστά στις συγκεκριμένες απαιτήσεις του κατασκευαστή.
12. Πώς επηρεάζει η τεχνολογία inverter;
Μια αντλία θερμότητας inverter μπορεί να μεταβάλλει την ισχύ της μέσα σε συγκεκριμένα όρια.
Όσο χαμηλότερα μπορεί να λειτουργήσει η θερμική της ισχύς, τόσο ευκολότερα μπορεί να προσαρμοστεί σε μικρά φορτία.
Αυτό ενδέχεται να μειώνει την ανάγκη πρόσθετης θερμικής αδράνειας.
Δεν την εξαλείφει όμως απαραίτητα.
Εάν το φορτίο του κτιρίου είναι μικρότερο από την ελάχιστη διαθέσιμη ισχύ, η μονάδα μπορεί να εξακολουθεί να εκτελεί κύκλους εκκίνησης και διακοπής.
13. Πώς επηρεάζουν οι θερμοστάτες και οι ζώνες;
Σε εγκαταστάσεις με πολλές ζώνες, ο διαθέσιμος όγκος νερού μπορεί να μεταβάλλεται.
Όταν κλείνουν ηλεκτροβάνες ή θερμοστατικές βαλβίδες, τμήματα του δικτύου ενδέχεται να απομονώνονται.
Αυτό μπορεί να μειώσει:
Τον ενεργό όγκο νερού.
Τη διαθέσιμη παροχή.
Τη θερμική χωρητικότητα του κυκλώματος.
Για τον λόγο αυτό, η διαστασιολόγηση πρέπει να εξετάζει και τη δυσμενέστερη επιτρεπόμενη κατάσταση λειτουργίας των ζωνών.
Η επαρκής χωρητικότητα δεν αντικαθιστά την ανάγκη διασφάλισης της ελάχιστης παροχής νερού.
14. Πώς επηρεάζει η απόψυξη;
Ορισμένες αντλίες θερμότητας χρησιμοποιούν θερμική ενέργεια από το υδραυλικό κύκλωμα κατά την απόψυξη του εξωτερικού εναλλάκτη.
Ο κατασκευαστής μπορεί να ορίζει συγκεκριμένες απαιτήσεις για:
Ελάχιστο όγκο νερού.
Ελάχιστη θερμοκρασία νερού.
Διαθέσιμη παροχή.
Πρόσθετα υδραυλικά εξαρτήματα.
Αυτές οι απαιτήσεις μπορεί να καθορίζουν τον τελικό όγκο ακόμη και όταν ο υπολογισμός περιορισμού εκκινήσεων δίνει μικρότερη τιμή.
Δεν υπάρχει ένας καθολικός όγκος απόψυξης που να ισχύει για όλες τις αντλίες.
15. Πώς επηρεάζει η σύνδεση δύο ή τεσσάρων σωλήνων;
Ο τρόπος σύνδεσης καθορίζει πώς συμμετέχει το δοχείο στη λειτουργία της εγκατάστασης.
Σύνδεση δύο σωλήνων
Το δοχείο μπορεί να λειτουργεί ως πρόσθετος όγκος στο κύκλωμα.
Η υδραυλική διαμόρφωση πρέπει να εξασφαλίζει ότι ο όγκος του συμμετέχει πραγματικά στις απαιτούμενες συνθήκες λειτουργίας.
Σύνδεση τεσσάρων σωλήνων
Το δοχείο μπορεί να χρησιμοποιείται και για υδραυλικό διαχωρισμό μεταξύ πρωτεύοντος και δευτερεύοντος κυκλώματος.
Σε αυτή την περίπτωση, η διαφορά παροχών μπορεί να προκαλεί ανάμειξη νερού.
Η επιλογή χωρητικότητας δεν πρέπει να γίνεται ανεξάρτητα από την υδραυλική λειτουργία.
16. Γιατί το μεγαλύτερο δοχείο δεν είναι πάντα καλύτερο;
Ένα μεγαλύτερο δοχείο προσφέρει μεγαλύτερη θερμική χωρητικότητα, αλλά μπορεί να δημιουργεί μειονεκτήματα.
Ενδεικτικά:
Υψηλότερο κόστος αγοράς.
Μεγαλύτερες απαιτήσεις χώρου.
Αυξημένες θερμικές απώλειες.
Μεγαλύτερο χρόνο μεταβολής θερμοκρασίας.
Πρόσθετη πολυπλοκότητα.
Σε συνδεσμολογίες που προκαλούν ανεπιθύμητη ανάμειξη, μπορεί επίσης να απαιτείται υψηλότερη θερμοκρασία προσαγωγής για την ίδια απόδοση στους χώρους.
Αυτό ενδέχεται να μειώνει τον συντελεστή απόδοσης της αντλίας.
17. Πώς επηρεάζει το ΔT τον υπολογισμό;
Για την ίδια περίσσεια ισχύος και τον ίδιο χρόνο λειτουργίας, όσο μεγαλύτερο είναι το αξιοποιήσιμο θερμοκρασιακό εύρος, τόσο μικρότερος είναι ο θεωρητικά απαιτούμενος όγκος.
Για περίσσεια ισχύος 2 kW και χρόνο 10 λεπτών:
Αξιοποιήσιμο ΔT | Απαιτούμενος όγκος |
3 K | περίπου 96 L |
5 K | περίπου 57 L |
7 K | περίπου 41 L |
Ωστόσο, το ΔT δεν μπορεί να αυξάνεται αυθαίρετα.
Περιορίζεται από τις απαιτήσεις άνεσης, τη στρατηγική ελέγχου και τις επιτρεπόμενες θερμοκρασίες λειτουργίας.
Επίσης, το αξιοποιήσιμο θερμοκρασιακό εύρος για την αποθήκευση ενέργειας δεν πρέπει να συγχέεται με τη διαφορά θερμοκρασίας προσαγωγής και επιστροφής.
18. Τι αλλάζει όταν χρησιμοποιείται αντιψυκτικό διάλυμα;
Σε ορισμένες εγκαταστάσεις χρησιμοποιείται μίγμα νερού και γλυκόλης για αντιπαγετική προστασία.
Το μίγμα έχει διαφορετικές θερμοφυσικές ιδιότητες από το καθαρό νερό.
Επομένως:
Η ειδική θερμοχωρητικότητα μεταβάλλεται.
Η πυκνότητα μεταβάλλεται.
Η υδραυλική συμπεριφορά επηρεάζεται.
Ο συντελεστής 1,163 δεν εφαρμόζεται με την ίδια ακρίβεια.
Για ακριβή υπολογισμό χρησιμοποιούνται τα δεδομένα του συγκεκριμένου μίγματος στη θερμοκρασία λειτουργίας.
19. Ποια είναι η σωστή σειρά διαστασιολόγησης;
Μια τεχνικά ορθή διαδικασία περιλαμβάνει:
Καταγραφή του ακριβούς μοντέλου αντλίας θερμότητας.
Έλεγχο των απαιτήσεων του κατασκευαστή.
Υπολογισμό του εγγυημένα διαθέσιμου όγκου νερού.
Έλεγχο της ελάχιστης παροχής.
Εξέταση της λειτουργίας των ζωνών.
Έλεγχο της ελάχιστης θερμικής ισχύος.
Υπολογισμό του απαιτούμενου όγκου για τον επιθυμητό χρόνο λειτουργίας, όπου χρειάζεται.
Έλεγχο απαιτήσεων απόψυξης.
Επιλογή κατάλληλης συνδεσμολογίας.
Τελική επαλήθευση της επιλογής σύμφωνα με τις οδηγίες του κατασκευαστή.
Εάν οι απαιτήσεις οδηγούν σε διαφορετικούς ελάχιστους όγκους, πρέπει να ικανοποιείται η αυστηρότερη σχετική απαίτηση.
20. Συχνά λάθη διαστασιολόγησης
Τα συνηθέστερα λάθη είναι:
Επιλογή μόνο από τα kW. Η ονομαστική ισχύς δεν αρκεί.
Παράβλεψη του υπάρχοντος νερού. Μπορεί να οδηγήσει σε άσκοπα μεγάλο δοχείο.
Υπολογισμός απομονωμένων ζωνών. Δημιουργεί λανθασμένη εικόνα του διαθέσιμου όγκου.
Σύγχυση όγκου και παροχής. Περισσότερα λίτρα δεν εξασφαλίζουν από μόνα τους σωστή κυκλοφορία.
Παράβλεψη απόψυξης. Μπορεί να οδηγήσει σε ανεπαρκή θερμική χωρητικότητα.
Αυθαίρετο ΔT. Δίνει μη ρεαλιστικά αποτελέσματα.
Υπερδιαστασιολόγηση. Αυξάνει κόστος και απώλειες χωρίς απαραίτητα λειτουργικό όφελος.
21. Συχνές ερωτήσεις
Πόσα λίτρα δοχείο αδρανείας χρειάζεται μια αντλία 8 kW;
Δεν υπάρχει καθολική τιμή. Χρειάζεται έλεγχος του ελάχιστου όγκου, της ελάχιστης ισχύος και του διαθέσιμου νερού της εγκατάστασης.
Είναι αρκετό ένα δοχείο 50 λίτρων;
Μπορεί να είναι αρκετό σε ορισμένες εγκαταστάσεις και ανεπαρκές σε άλλες.
Χρειάζεται πάντα δοχείο αδρανείας μια inverter αντλία;
Όχι. Εξαρτάται από τη σχεδίαση της μονάδας και του υδραυλικού κυκλώματος.
Μπορώ να χρησιμοποιήσω δοχείο 100 λίτρων αντί για 50;
Η μεγαλύτερη χωρητικότητα δεν είναι αυτομάτως καλύτερη. Πρέπει να αξιολογούνται οι απαιτήσεις της εγκατάστασης.
Υπολογίζονται τα λίτρα της ενδοδαπέδιας;
Ναι, εφόσον ο αντίστοιχος όγκος παραμένει διαθέσιμος στις συνθήκες λειτουργίας που εξετάζονται.
Μπορεί το δοχείο να μειώσει τις συχνές εκκινήσεις;
Ναι, όταν η αιτία σχετίζεται με ανεπαρκή ενεργό θερμική χωρητικότητα και η διαστασιολόγηση είναι σωστή.
Το δοχείο αδρανείας αυξάνει πάντα το COP;
Όχι. Ανάλογα με τη σύνδεση και τις θερμοκρασίες λειτουργίας, μπορεί να έχει ουδέτερη ή αρνητική επίδραση στην απόδοση.
Τι πρέπει να ελέγξω πριν αγοράσω δοχείο;
Το επίσημο εγχειρίδιο, τον ενεργό όγκο, τις παροχές, τις ζώνες, τις απαιτήσεις απόψυξης και τη συνδεσμολογία.
Συμπέρασμα
Η σωστή διαστασιολόγηση του δοχείου αδρανείας δεν γίνεται με έναν γενικό κανόνα λίτρων ανά kW.
Απαιτεί συνδυασμό των οδηγιών του κατασκευαστή, του πραγματικού ενεργού όγκου νερού, της ελάχιστης θερμικής ισχύος, των απαιτήσεων απόψυξης και της υδραυλικής λειτουργίας.
Στόχος δεν είναι να τοποθετήσουμε το μεγαλύτερο δυνατό δοχείο, αλλά να εξασφαλίσουμε τον κατάλληλο ενεργό όγκο με τη μικρότερη αναγκαία πολυπλοκότητα και χωρίς περιττές ενεργειακές απώλειες.
Οι υπολογισμοί αυτού του άρθρου είναι εκπαιδευτικά παραδείγματα και δεν αντικαθιστούν τη μελέτη εγκατάστασης ή τις προδιαγραφές του κατασκευαστή.
Thermosphere.gr — Τεχνική γνώση για τη θέρμανση και τις εγκαταστάσεις.
