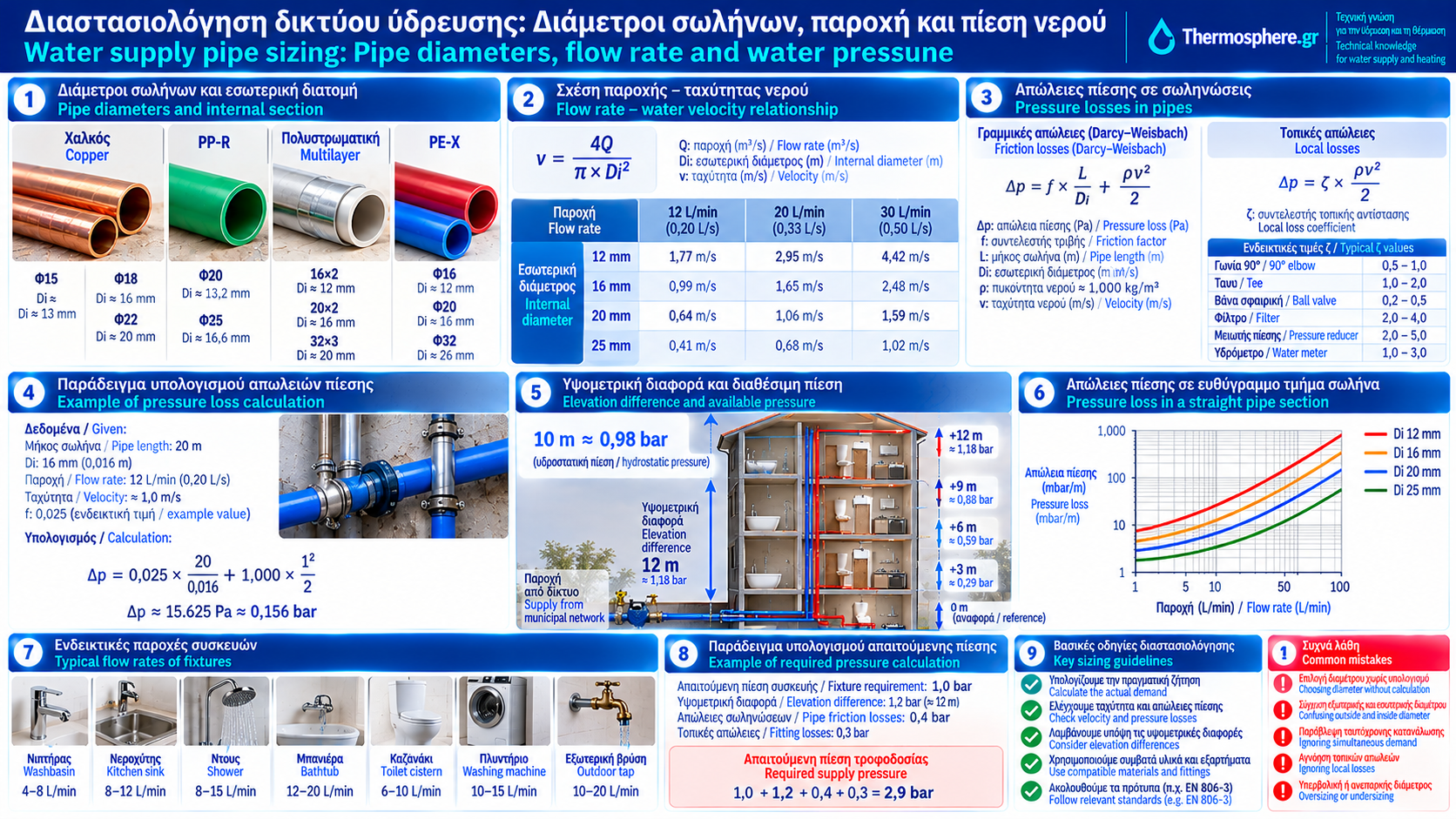

Διαστασιολόγηση δικτύου ύδρευσης: Διάμετροι σωλήνων, παροχή και πίεση νερού
Η σωστή διαστασιολόγηση ενός δικτύου ύδρευσης είναι απαραίτητη για να εξασφαλίζεται επαρκής παροχή και κατάλληλη πίεση σε όλα τα σημεία κατανάλωσης ενός κτιρίου.
Ένα συνηθισμένο λάθος είναι να επιλέγεται η διάμετρος σωλήνα αποκλειστικά με βάση το μέγεθος που χρησιμοποιείται συνήθως σε παρόμοιες εγκαταστάσεις.
Στην πραγματικότητα, η επιλογή εξαρτάται από τη ζήτηση νερού, την εσωτερική διάμετρο των σωληνώσεων, το μήκος του δικτύου, τις υψομετρικές διαφορές και τις απώλειες πίεσης.
Ένας σωλήνας μικρότερης διαμέτρου μπορεί να περιορίζει σημαντικά την παροχή όταν λειτουργούν ταυτόχρονα πολλές υδραυλικές συσκευές.
Αντίθετα, η υπερβολική διαστασιολόγηση αυξάνει το κόστος, τον όγκο νερού που παραμένει στις σωληνώσεις και, σε ορισμένες περιπτώσεις, τον χρόνο αναμονής για ζεστό νερό.
Στον τεχνικό οδηγό του Thermosphere.gr εξετάζουμε τις βασικές αρχές διαστασιολόγησης, τις σημαντικότερες εξισώσεις και πρακτικά παραδείγματα.
1. Τι σημαίνει διαστασιολόγηση δικτύου ύδρευσης;
Διαστασιολόγηση είναι η διαδικασία επιλογής των κατάλληλων διαστάσεων σωληνώσεων και εξαρτημάτων ώστε το δίκτυο να ανταποκρίνεται στις απαιτήσεις λειτουργίας.
Η μελέτη εξετάζει:
Την υπολογιστική παροχή.
Τη διαθέσιμη πίεση.
Τις εσωτερικές διαμέτρους.
Τα μήκη σωληνώσεων.
Τις υψομετρικές διαφορές.
Τις απώλειες πίεσης.
Τις απαιτήσεις των υδραυλικών συσκευών.
Τις συνθήκες ταυτόχρονης χρήσης.
Στόχος είναι να επιτευχθεί ισορροπία μεταξύ υδραυλικής απόδοσης, κόστους και υγιεινής του νερού.
2. Τι είναι η παροχή νερού;
Η παροχή εκφράζει τον όγκο νερού που διέρχεται από μια διατομή στη μονάδα του χρόνου.
Συμβολίζεται συνήθως με Q.
Συνηθισμένες μονάδες είναι:
Λίτρα ανά δευτερόλεπτο (L/s).
Λίτρα ανά λεπτό (L/min).
Κυβικά μέτρα ανά ώρα (m³/h).
Οι βασικές μετατροπές είναι:
1 L/s = 60 L/min = 3,6 m³/h
Για παράδειγμα, παροχή 12 L/min αντιστοιχεί σε:
12 / 60 = 0,20 L/s.
Η παροχή πρέπει να διακρίνεται από την πίεση. Πρόκειται για δύο διαφορετικά υδραυλικά μεγέθη.
3. Ποια είναι η διαφορά πίεσης και παροχής;
Η πίεση εκφράζει την υδραυλική κατάσταση του νερού σε ένα σημείο.
Η παροχή εκφράζει την ποσότητα νερού που μεταφέρεται ανά μονάδα χρόνου.
Ένα δίκτυο μπορεί να παρουσιάζει ικανοποιητική στατική πίεση όταν όλες οι βρύσες είναι κλειστές, αλλά ανεπαρκή παροχή όταν ανοίγουν περισσότερες συσκευές.
Αυτό μπορεί να συμβεί λόγω:
Μικρών εσωτερικών διαμέτρων.
Μεγάλων μηκών σωληνώσεων.
Φραγμένων φίλτρων.
Μεγάλων αντιστάσεων σε εξαρτήματα.
Περιορισμένης παροχής τροφοδοσίας.
Επομένως, η μέτρηση της στατικής πίεσης από μόνη της δεν επαρκεί για την αξιολόγηση του δικτύου.
4. Εξωτερική και εσωτερική διάμετρος σωλήνα
Στις πλαστικές και πολυστρωματικές σωληνώσεις, οι διαστάσεις συχνά αναφέρονται ως εξωτερική διάμετρος επί πάχος τοιχώματος.
Για παράδειγμα:
20 × 2 mm
Αυτό σημαίνει:
Εξωτερική διάμετρος: 20 mm.
Ονομαστικό πάχος τοιχώματος: 2 mm.
Η ονομαστική εσωτερική διάμετρος υπολογίζεται:
Di = De − 2e
Άρα:
Di = 20 − 2 × 2 = 16 mm.
Η πραγματική εσωτερική διάμετρος πρέπει να επιβεβαιώνεται από το τεχνικό φυλλάδιο, καθώς υπάρχουν κατασκευαστικές ανοχές και διαφορετικές διαστάσεις ανά σύστημα.
Σημαντικό: Δύο σωλήνες με ίδια εξωτερική διάμετρο μπορεί να έχουν διαφορετική εσωτερική διατομή.
5. Πώς συνδέονται παροχή, διάμετρος και ταχύτητα;
Η βασική εξίσωση της συνέχειας είναι:
Q = A × v
Όπου:
Q: παροχή σε m³/s.
A: εμβαδόν εσωτερικής διατομής σε m².
v: μέση ταχύτητα νερού σε m/s.
Για κυκλικό σωλήνα:
A = π × Di² / 4
Επομένως:
v = 4Q / (π × Di²)
Η εξίσωση δείχνει ότι για δεδομένη παροχή, η ταχύτητα αυξάνεται όταν μειώνεται η εσωτερική διάμετρος.
6. Παράδειγμα υπολογισμού ταχύτητας νερού
Έστω σωλήνας με:
Εσωτερική διάμετρο 16 mm.
Παροχή 12 L/min.
Μετατρέπουμε:
Q = 12 / 60.000 = 0,0002 m³/s.
Di = 0,016 m.
Η εσωτερική διατομή είναι:
A = π × 0,016² / 4 ≈ 0,000201 m².
Η ταχύτητα είναι:
v = 0,0002 / 0,000201 ≈ 0,99 m/s.
Εάν η ίδια παροχή διέλθει από σωλήνα εσωτερικής διαμέτρου 12 mm, η ταχύτητα γίνεται περίπου:
1,77 m/s.
Η μείωση της διαμέτρου αυξάνει σημαντικά την ταχύτητα και συνήθως τις απώλειες πίεσης.
Οι τιμές αποτελούν παραδείγματα υπολογισμού και όχι γενικά όρια αποδεκτής ταχύτητας.
7. Πόση ταχύτητα νερού επιτρέπεται;
Δεν υπάρχει μία ενιαία τιμή κατάλληλη για κάθε σωλήνωση και εφαρμογή.
Η αποδεκτή ταχύτητα εξαρτάται από:
Το υλικό.
Τη διάμετρο.
Τη χρήση.
Τις απαιτήσεις θορύβου.
Την πιθανότητα υδραυλικού πλήγματος.
Τις οδηγίες του κατασκευαστή.
Τις εφαρμοστέες τεχνικές προδιαγραφές.
Η υπερβολική ταχύτητα μπορεί να αυξήσει τον θόρυβο και τις υδραυλικές απώλειες.
Η πολύ χαμηλή ταχύτητα σε υπερδιαστασιολογημένο δίκτυο μπορεί να συνδέεται με μεγαλύτερους χρόνους παραμονής νερού, ανάλογα με τη χρήση.
Η τελική επιλογή γίνεται με συνδυασμένο έλεγχο.
8. Τι είναι οι απώλειες πίεσης;
Όταν το νερό ρέει μέσα σε σωλήνες, ένα μέρος της διαθέσιμης μηχανικής ενέργειας καταναλώνεται λόγω τριβών και τοπικών αντιστάσεων.
Αυτό εμφανίζεται ως πτώση πίεσης κατά μήκος της διαδρομής.
Οι απώλειες διακρίνονται σε:
Γραμμικές απώλειες: Προκαλούνται από την τριβή κατά μήκος του σωλήνα.
Τοπικές απώλειες: Προκαλούνται από γωνίες, ταυ, βάνες, συνδέσμους, φίλτρα και άλλα εξαρτήματα.
Οι συνολικές απώλειες επηρεάζουν την πίεση που τελικά απομένει στο σημείο κατανάλωσης.
9. Υπολογισμός απωλειών με Darcy–Weisbach
Μια βασική εξίσωση για τις γραμμικές απώλειες είναι:
Δp = f × (L / Di) × (ρv² / 2)
Όπου:
Δp: απώλεια πίεσης σε Pa.
f: αδιάστατος συντελεστής τριβής Darcy.
L: μήκος σωλήνα σε m.
Di: εσωτερική διάμετρος σε m.
ρ: πυκνότητα νερού σε kg/m³.
v: μέση ταχύτητα σε m/s.
Ο συντελεστής τριβής εξαρτάται από τον αριθμό Reynolds και τη σχετική τραχύτητα.
Για πραγματική μελέτη πρέπει να χρησιμοποιούνται κατάλληλα δεδομένα υλικών και αξιόπιστη μέθοδος υπολογισμού.
10. Παράδειγμα απώλειας πίεσης
Έστω ευθύ τμήμα σωλήνα με:
Μήκος L = 20 m.
Εσωτερική διάμετρο Di = 16 mm.
Ταχύτητα v ≈ 1 m/s.
Πυκνότητα νερού ρ ≈ 1.000 kg/m³.
Υποθετικό συντελεστή τριβής Darcy f = 0,025.
Εφαρμόζουμε:
Δp = 0,025 × (20 / 0,016) × (1.000 × 1² / 2).
Προκύπτει:
Δp ≈ 15.625 Pa.
Επειδή 1 bar = 100.000 Pa:
Δp ≈ 0,156 bar.
Αυτή είναι η υπολογισμένη γραμμική απώλεια για τις συγκεκριμένες παραδοχές.
Δεν περιλαμβάνονται οι τοπικές απώλειες εξαρτημάτων, ούτε η υψομετρική διαφορά.
11. Τι είναι οι τοπικές απώλειες;
Οι τοπικές απώλειες προκύπτουν από εξαρτήματα που μεταβάλλουν την κατεύθυνση ή τις συνθήκες ροής.
Μπορούν να εκτιμηθούν με:
Δpτοπ = ζ × ρv² / 2
Όπου ζ είναι ο συντελεστής τοπικής αντίστασης.
Η τιμή του εξαρτάται από το συγκεκριμένο εξάρτημα και τη γεωμετρία του.
Για παράδειγμα, μια γωνία, ένα ταυ και μια βάνα δεν παρουσιάζουν απαραίτητα την ίδια αντίσταση.
Σε αρκετά προϊόντα, οι κατασκευαστές δίνουν απευθείας στοιχεία πτώσης πίεσης ή συντελεστές Kv.
12. Πώς επηρεάζει το ύψος την πίεση;
Η υψομετρική διαφορά επηρεάζει την πίεση που είναι διαθέσιμη στα σημεία χρήσης.
Για νερό σε συνήθεις συνθήκες:
10 m υψομετρικής διαφοράς ≈ 0,98 bar.
Εάν μια βρύση βρίσκεται 12 m ψηλότερα από το σημείο αναφοράς:
Δpύψους ≈ 1,18 bar.
Αυτό σημαίνει ότι απαιτείται αντίστοιχο υδραυλικό φορτίο μόνο για την υψομετρική διαφορά.
Πρέπει επιπλέον να καλυφθούν οι απώλειες του δικτύου και η απαιτούμενη πίεση λειτουργίας της συσκευής.
13. Πώς υπολογίζεται η απαιτούμενη πίεση;
Μια απλοποιημένη σχέση είναι:
pτροφοδοσίας ≥ pσυσκευής + Δpύψους + Δpτριβών + Δpεξαρτημάτων
Όλα τα μεγέθη πρέπει να εκφράζονται στις ίδιες μονάδες και να αναφέρονται στις κατάλληλες συνθήκες ροής.
Παράδειγμα:
Απαιτούμενη δυναμική πίεση συσκευής: 1,0 bar.
Υψομετρική διαφορά: 1,2 bar.
Συνολικές απώλειες σωλήνων και εξαρτημάτων: 0,5 bar.
Τότε:
pτροφοδοσίας ≥ 1,0 + 1,2 + 0,5.
Απαιτούμενη πίεση ≈ 2,7 bar.
Το παράδειγμα είναι ενδεικτικό και δεν αντικαθιστά τη μελέτη πραγματικού δικτύου.
14. Τι είναι η ταυτόχρονη κατανάλωση;
Σε ένα κτίριο, όλες οι υδραυλικές συσκευές δεν λειτουργούν απαραίτητα την ίδια στιγμή.
Η υπολογιστική παροχή δεν προκύπτει πάντοτε από το απλό άθροισμα των μέγιστων παροχών όλων των συσκευών.
Για τη διαστασιολόγηση χρησιμοποιούνται μέθοδοι εκτίμησης της πιθανής ταυτόχρονης ζήτησης.
Η διαδικασία εξαρτάται από:
Το είδος του κτιρίου.
Τον αριθμό των συσκευών.
Τον τρόπο χρήσης.
Τις εφαρμοστέες μεθόδους υπολογισμού.
Το EN 806-3 παρέχει απλοποιημένη μέθοδο διαστασιολόγησης για εγκαταστάσεις που εμπίπτουν στο πεδίο εφαρμογής του.
Δεν πρέπει να εφαρμόζεται αυθαίρετος συντελεστής ταυτοχρονισμού σε κάθε εγκατάσταση.
15. Γιατί δεν αρκεί να μετράμε τις βρύσες;
Δύο κτίρια με ίδιο αριθμό βρυσών μπορεί να έχουν διαφορετικές απαιτήσεις.
Για παράδειγμα, μια κατοικία και ένας επαγγελματικός χώρος ενδέχεται να έχουν διαφορετικά πρότυπα ταυτόχρονης χρήσης.
Επιπλέον, οι συσκευές μπορεί να απαιτούν διαφορετικές παροχές και ελάχιστες πιέσεις.
Η διαστασιολόγηση πρέπει να λαμβάνει υπόψη τις πραγματικές λειτουργικές απαιτήσεις και όχι μόνο το πλήθος των σημείων.
16. Πώς επηρεάζουν τα εξαρτήματα τη διαστασιολόγηση;
Στην πράξη, η διαδρομή δεν αποτελείται μόνο από ευθύγραμμους σωλήνες.
Περιλαμβάνει:
Γωνίες.
Ταυ.
Βάνες.
Φίλτρα.
Υδρόμετρα.
Μειωτές πίεσης.
Συλλέκτες.
Ειδικούς συνδέσμους.
Κάθε εξάρτημα μπορεί να δημιουργεί πρόσθετη αντίσταση.
Ιδιαίτερη προσοχή απαιτείται σε εξαρτήματα με περιορισμένη εσωτερική διατομή.
Η ονομαστική διάμετρος ενός συνδέσμου δεν εξασφαλίζει ότι η πραγματική δίοδος ροής είναι ίση με την εσωτερική διάμετρο του σωλήνα.
17. Μικρή ή μεγάλη διάμετρος: Ποιο είναι το σωστό;
Η μικρότερη διάμετρος συνήθως:
Μειώνει τον όγκο νερού στο τμήμα.
Μπορεί να μειώνει το αρχικό κόστος.
Αυξάνει την ταχύτητα για ίδια παροχή.
Αυξάνει τις απώλειες πίεσης.
Η μεγαλύτερη διάμετρος συνήθως:
Μειώνει την ταχύτητα για ίδια παροχή.
Περιορίζει τις γραμμικές απώλειες πίεσης.
Αυξάνει τον όγκο νερού.
Μπορεί να αυξάνει το κόστος και τον χρόνο αναμονής ζεστού νερού.
Η σωστή διάμετρος είναι εκείνη που καλύπτει την υπολογιστική ζήτηση χωρίς περιττή υπερδιαστασιολόγηση.
18. Πρακτικό παράδειγμα σύγκρισης διαμέτρων
Για σταθερή παροχή 12 L/min, η μέση ταχύτητα σε διαφορετικές εσωτερικές διαμέτρους είναι περίπου:
Εσωτερική διάμετρος | Ταχύτητα |
12 mm | 1,77 m/s |
16 mm | 0,99 m/s |
20 mm | 0,64 m/s |
25 mm | 0,41 m/s |
Οι τιμές προκύπτουν από την εξίσωση συνέχειας.
Δεν αποτελούν πίνακα προτεινόμενων διαμέτρων.
Για τελική επιλογή πρέπει να ελεγχθούν η πίεση, οι απώλειες, η χρήση και οι προδιαγραφές.
19. Ποια είναι τα συχνότερα λάθη διαστασιολόγησης;
Τα πιο συνηθισμένα λάθη είναι:
Επιλογή διαμέτρου χωρίς υπολογισμό.
Σύγχυση εξωτερικής και εσωτερικής διαμέτρου.
Παράβλεψη ταυτόχρονης κατανάλωσης.
Υπολογισμός μόνο της στατικής πίεσης.
Παράλειψη υψομετρικών διαφορών.
Αγνόηση τοπικών απωλειών.
Υπερβολική διαστασιολόγηση.
Χρήση γενικών πινάκων χωρίς έλεγχο της εφαρμογής.
Παράλειψη ελέγχου των απαιτήσεων των συσκευών.
Μη επαλήθευση της λειτουργίας μετά την εγκατάσταση.
20. Συχνές ερωτήσεις
Τι διάμετρο σωλήνα χρειάζεται ένα σπίτι;
Δεν υπάρχει μία διάμετρος κατάλληλη για κάθε κατοικία. Η επιλογή εξαρτάται από την υπολογιστική παροχή, τη διαδρομή, την πίεση και τις προδιαγραφές του συστήματος.
Είναι ο σωλήνας 20 mm αρκετός για ένα μπάνιο;
Η εξωτερική διάμετρος των 20 mm δεν αρκεί για να δοθεί ασφαλής απάντηση. Χρειάζονται στοιχεία για το πάχος τοιχώματος, την παροχή, το μήκος και τις απώλειες πίεσης.
Γιατί πέφτει η πίεση όταν ανοίγω δύο βρύσες;
Η αυξημένη παροχή δημιουργεί μεγαλύτερες απώλειες πίεσης. Ενδέχεται επίσης να υπάρχει περιορισμός στην τροφοδοσία ή σε κάποιο εξάρτημα.
Μπορώ να βάλω μεγαλύτερο σωλήνα για να αυξηθεί η πίεση;
Η μεγαλύτερη διάμετρος μπορεί να μειώσει τις απώλειες κατά τη ροή, αλλά δεν αυξάνει από μόνη της τη στατική πίεση της παροχής.
Τι είναι σημαντικότερο, η πίεση ή η παροχή;
Και τα δύο. Μια συσκευή πρέπει να διαθέτει την απαιτούμενη παροχή στην κατάλληλη δυναμική πίεση.
Πώς υπολογίζεται η ταχύτητα νερού;
Από την παροχή και την εσωτερική διατομή του σωλήνα, με τη σχέση v = Q/A.
Συμπέρασμα
Η σωστή διαστασιολόγηση δικτύου ύδρευσης απαιτεί συνδυασμένη αξιολόγηση παροχής, εσωτερικής διαμέτρου, ταχύτητας, υψομετρικών διαφορών και απωλειών πίεσης.
Η επιλογή σωλήνων μόνο με βάση την εμπειρία ή την εξωτερική διάμετρο μπορεί να οδηγήσει σε ανεπαρκή λειτουργία ή άσκοπη υπερδιαστασιολόγηση.
Ένα σωστά υπολογισμένο δίκτυο εξασφαλίζει την απαιτούμενη ποσότητα νερού στην κατάλληλη πίεση, με αξιόπιστη και αποδοτική λειτουργία.
Τεχνικές πηγές και περαιτέρω ανάγνωση
EN 806-2: Specifications for installations inside buildings conveying water for human consumption — Design.
EN 806-3: Specifications for installations inside buildings conveying water for human consumption — Pipe sizing — Simplified method.
EN 806-4: Specifications for installations inside buildings conveying water for human consumption — Installation.
EN 806-5: Specifications for installations inside buildings conveying water for human consumption — Operation and maintenance.
Darcy–Weisbach equation: Θεμελιώδης σχέση υπολογισμού γραμμικών απωλειών πίεσης σε σωληνώσεις.
CEN-CENELEC: https://www.cencenelec.eu/
Οι τεχνικές απαιτήσεις πρέπει να επαληθεύονται με βάση τις ισχύουσες εκδόσεις προτύπων, τους εθνικούς κανονισμούς και τις οδηγίες κατασκευαστών.
Σημείωση: Τα αριθμητικά παραδείγματα έχουν εκπαιδευτικό χαρακτήρα. Η οριστική διαστασιολόγηση μιας πραγματικής εγκατάστασης απαιτεί πλήρη υδραυλική μελέτη και έλεγχο των συνθηκών λειτουργίας.
