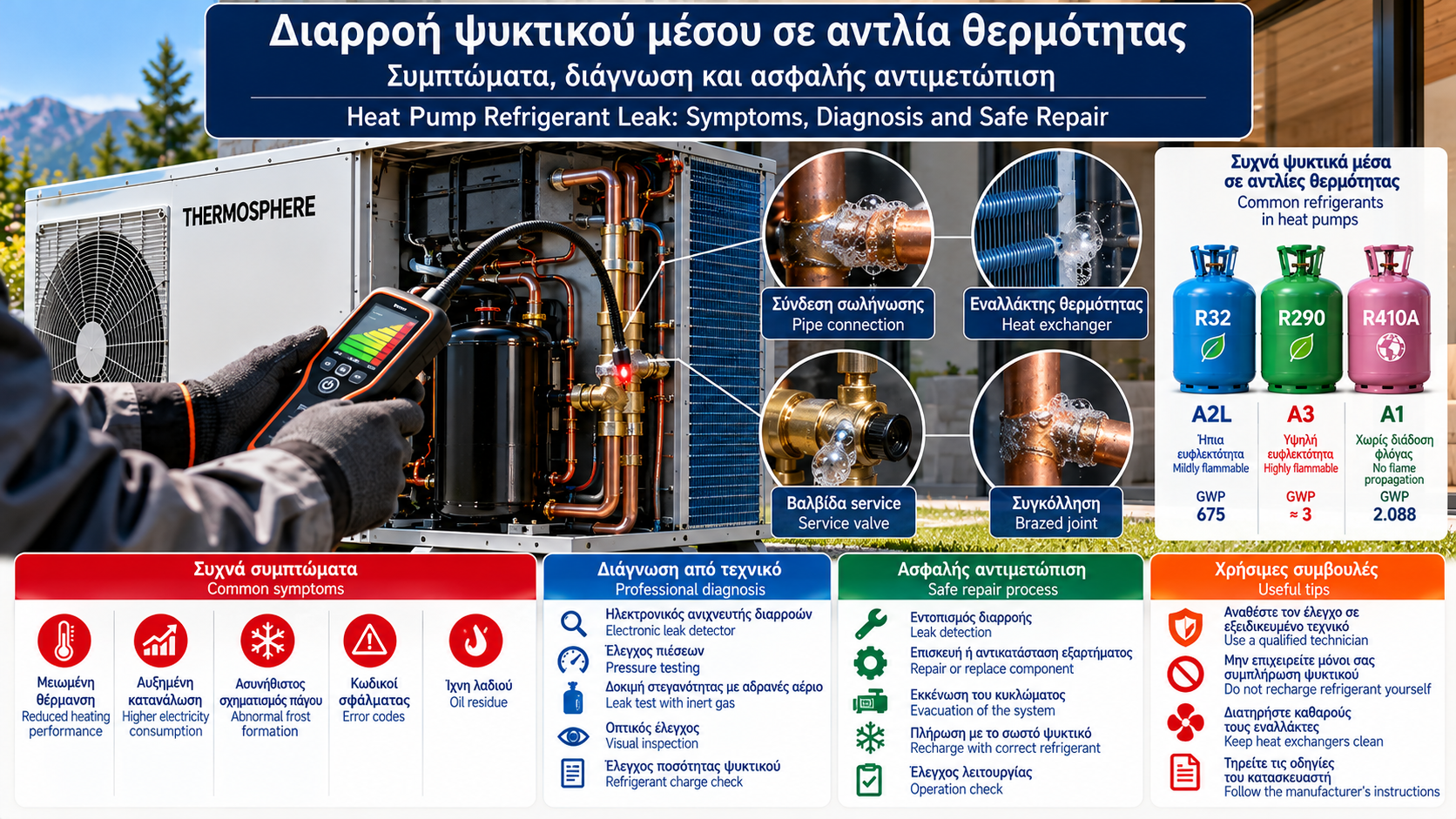

Διαρροή ψυκτικού μέσου σε αντλία θερμότητας: Συμπτώματα, διάγνωση και αντιμετώπιση
Η διαρροή ψυκτικού μέσου αποτελεί μία από τις πιθανές αιτίες μειωμένης απόδοσης ή δυσλειτουργίας μιας αντλίας θερμότητας.
Το ψυκτικό μέσο κυκλοφορεί μέσα σε κλειστό κύκλωμα και συμμετέχει στη μεταφορά θερμότητας από το περιβάλλον προς το νερό της εγκατάστασης θέρμανσης.
Σε μια σωστά λειτουργούσα εγκατάσταση, το ψυκτικό μέσο δεν καταναλώνεται κατά τη λειτουργία. Επομένως, η ανάγκη επαναλαμβανόμενης συμπλήρωσης δεν θεωρείται φυσιολογική.
Η μειωμένη θέρμανση, ο πάγος ή ένας κωδικός σφάλματος δεν αποδεικνύουν από μόνα τους διαρροή ψυκτικού. Απαιτείται τεχνική διάγνωση για τον εντοπισμό της πραγματικής αιτίας.
1. Τι είναι η διαρροή ψυκτικού μέσου;
Διαρροή υπάρχει όταν ψυκτικό μέσο διαφεύγει από το κλειστό ψυκτικό κύκλωμα προς το περιβάλλον.
Μπορεί να προκληθεί από:
Αστοχία σύνδεσης.
Φθορά ή διάβρωση σωλήνωσης.
Μηχανική καταπόνηση.
Δονήσεις.
Αστοχία εξαρτήματος.
Κατασκευαστικό ελάττωμα.
Ακατάλληλη εγκατάσταση ή προηγούμενη επισκευή.
Δεν παρουσιάζουν όλες οι διαρροές την ίδια ταχύτητα. Ορισμένες είναι μικρές και δύσκολα εντοπίζονται, ενώ άλλες προκαλούν ταχεία απώλεια ψυκτικού.
2. Ποια είναι τα συχνότερα συμπτώματα;
Μειωμένη απόδοση θέρμανσης
Η αντλία μπορεί να δυσκολεύεται να επιτύχει την επιθυμητή θερμοκρασία νερού.
Ωστόσο, το ίδιο σύμπτωμα μπορεί να οφείλεται σε ανεπαρκή παροχή νερού, χαμηλή εξωτερική θερμοκρασία ή άλλες δυσλειτουργίες.
Αυξημένη κατανάλωση ηλεκτρικής ενέργειας
Σε ορισμένες περιπτώσεις, η μειωμένη απόδοση του ψυκτικού κυκλώματος οδηγεί σε μεγαλύτερους χρόνους λειτουργίας.
Η αύξηση κατανάλωσης δεν αποτελεί ειδική ένδειξη διαρροής.
Επαναλαμβανόμενα σφάλματα
Η μονάδα μπορεί να εμφανίζει σφάλματα σχετικά με πιέσεις, θερμοκρασίες ή λειτουργία συμπιεστή.
Οι κωδικοί διαφέρουν ανάλογα με τον κατασκευαστή.
Ασυνήθιστος σχηματισμός πάγου
Μη φυσιολογική κατανομή πάγου σε ορισμένα σημεία του κυκλώματος μπορεί να σχετίζεται με πρόβλημα τροφοδοσίας ψυκτικού.
Πρέπει όμως να διακρίνεται από τον φυσιολογικό σχηματισμό πάγου στον εξωτερικό εναλλάκτη, που αντιμετωπίζεται με απόψυξη.
Ίχνη λαδιού
Λιπαρά υπολείμματα κοντά σε ψυκτικές συνδέσεις μπορεί να αποτελούν ένδειξη πιθανής διαρροής, επειδή το ψυκτικό κυκλοφορεί μαζί με λιπαντικό του συμπιεστή.
Δεν αποτελούν, όμως, οριστική απόδειξη.
3. Πού μπορεί να εμφανιστεί διαρροή;
Πιθανά σημεία είναι:
Συνδέσεις ψυκτικών σωληνώσεων.
Συγκολλήσεις.
Εναλλάκτες θερμότητας.
Βαλβίδες service.
Σωληνώσεις που καταπονούνται από δονήσεις.
Εξαρτήματα που έχουν υποστεί διάβρωση ή μηχανική βλάβη.
Στις split αντλίες θερμότητας υπάρχουν συνήθως ψυκτικές συνδέσεις μεταξύ εσωτερικής και εξωτερικής μονάδας.
Στις monobloc, το ψυκτικό κύκλωμα βρίσκεται κατά κανόνα εντός της εργοστασιακής μονάδας.
Αυτό δεν σημαίνει ότι οι monobloc είναι αδύνατον να εμφανίσουν διαρροή.
4. Χάνεται φυσιολογικά το ψυκτικό με τον χρόνο;
Όχι. Το ψυκτικό μέσο δεν αποτελεί αναλώσιμο υλικό που πρέπει να συμπληρώνεται περιοδικά.
Η επαναλαμβανόμενη ανάγκη πλήρωσης υποδηλώνει ότι πρέπει να διερευνηθεί πιθανή διαρροή ή άλλο πρόβλημα.
Η απλή συμπλήρωση χωρίς εντοπισμό της αιτίας δεν αποτελεί ολοκληρωμένη επισκευή.
5. Πώς γίνεται η επαγγελματική διάγνωση;
Ο τεχνικός ακολουθεί τις οδηγίες του κατασκευαστή και επιλέγει κατάλληλες μεθόδους για το συγκεκριμένο ψυκτικό μέσο.
Η διαδικασία μπορεί να περιλαμβάνει:
Έλεγχο ιστορικού σφαλμάτων.
Αξιολόγηση θερμοκρασιών και πιέσεων λειτουργίας.
Οπτική επιθεώρηση προσβάσιμων συνδέσεων.
Χρήση κατάλληλου ηλεκτρονικού ανιχνευτή διαρροών.
Έλεγχο με εγκεκριμένο διάλυμα ανίχνευσης.
Δοκιμή στεγανότητας με κατάλληλο αδρανές αέριο, όπου προβλέπεται.
Έλεγχο της ποσότητας ψυκτικού σύμφωνα με τη διαδικασία του κατασκευαστή.
Δεν είναι ασφαλές να χρησιμοποιούνται αυθαίρετες μέθοδοι ή ακατάλληλος εξοπλισμός.
Ιδιαίτερη προσοχή απαιτείται με εύφλεκτα ψυκτικά μέσα.
6. Μπορεί να εντοπιστεί διαρροή μόνο από την πίεση;
Όχι με αξιοπιστία.
Οι πιέσεις του ψυκτικού κυκλώματος εξαρτώνται από το ψυκτικό μέσο, τις θερμοκρασίες, το φορτίο και τη λειτουργία της συσκευής.
Μια μέτρηση πίεσης δεν επαρκεί για να επιβεβαιώσει τη σωστή ποσότητα ψυκτικού ή να εντοπίσει διαρροή.
Απαιτείται συνολική αξιολόγηση.
7. Τι πρέπει να κάνει ο ιδιοκτήτης αν υποψιάζεται διαρροή;
Εάν υπάρχει υποψία διαρροής:
Καταγράψτε τα συμπτώματα και τους κωδικούς σφάλματος.
Μην επιχειρήσετε να ανοίξετε το ψυκτικό κύκλωμα.
Μην προσπαθήσετε να συμπληρώσετε ψυκτικό μόνοι σας.
Μην παρακάμπτετε προστατευτικές διατάξεις.
Επικοινωνήστε με κατάλληλα καταρτισμένο τεχνικό.
Εάν υπάρχει υποψία σημαντικής διαρροής εύφλεκτου ψυκτικού, όπως R290, αποφύγετε φλόγες, κάπνισμα, σπινθήρες και χειρισμούς ηλεκτρικών διακοπτών κοντά στο πιθανό σημείο διαρροής. Απομακρυνθείτε από την επικίνδυνη περιοχή και ζητήστε εξειδικευμένη βοήθεια.
Οι οδηγίες ασφαλείας της συγκεκριμένης μονάδας έχουν πάντοτε προτεραιότητα.
8. Είναι επικίνδυνη μια διαρροή R32;
Το R32 ανήκει στην κατηγορία ασφαλείας A2L και παρουσιάζει ήπια ευφλεκτότητα.
Μια διαρροή πρέπει να αντιμετωπίζεται σύμφωνα με τις προβλεπόμενες διαδικασίες ασφαλείας.
Η σοβαρότητα του κινδύνου εξαρτάται από την ποσότητα ψυκτικού, τον χώρο, τον αερισμό και τις πιθανές πηγές ανάφλεξης.
9. Είναι επικίνδυνη μια διαρροή R290;
Το R290 είναι προπάνιο και κατατάσσεται στην κατηγορία A3, δηλαδή υψηλής ευφλεκτότητας.
Σε περίπτωση διαρροής μπορεί να δημιουργηθεί εύφλεκτο μείγμα με τον αέρα.
Επειδή το προπάνιο είναι βαρύτερο από τον αέρα, μπορεί να συσσωρευτεί σε χαμηλά σημεία υπό ορισμένες συνθήκες.
Γι’ αυτό οι εγκαταστάσεις R290 πρέπει να τηρούν αυστηρά τις οδηγίες ασφαλείας και τις απαιτούμενες ζώνες προστασίας του κατασκευαστή.
10. Τι ισχύει για το R410A;
Το R410A ταξινομείται ως A1, δηλαδή δεν παρουσιάζει διάδοση φλόγας στις καθορισμένες συνθήκες δοκιμής.
Αυτό δεν σημαίνει ότι η διαρροή είναι ακίνδυνη.
Η υψηλή συγκέντρωση ψυκτικού μπορεί να εκτοπίσει το οξυγόνο σε ανεπαρκώς αεριζόμενους χώρους.
Επιπλέον, το R410A έχει υψηλό GWP και η απελευθέρωσή του επιβαρύνει το περιβάλλον.
11. Πώς επισκευάζεται μια διαρροή;
Η επισκευή εξαρτάται από το σημείο και τη σοβαρότητα της βλάβης.
Μια σωστή επαγγελματική διαδικασία μπορεί να περιλαμβάνει:
Επιβεβαίωση και εντοπισμό διαρροής.
Ασφαλή ανάκτηση του ψυκτικού, όπου απαιτείται.
Επισκευή ή αντικατάσταση του ελαττωματικού εξαρτήματος.
Έλεγχο στεγανότητας.
Κατάλληλη εκκένωση του κυκλώματος.
Πλήρωση με το εγκεκριμένο ψυκτικό μέσο και την προβλεπόμενη ποσότητα.
Έλεγχο λειτουργίας και καταγραφή εργασιών.
Η ακριβής σειρά και μέθοδος εξαρτώνται από τη συσκευή, το ψυκτικό μέσο και τις ισχύουσες απαιτήσεις.
12. Γιατί δεν αρκεί η συμπλήρωση ψυκτικού;
Η συμπλήρωση μπορεί να αποκαταστήσει προσωρινά μέρος της λειτουργίας, χωρίς να έχει διορθωθεί η αιτία της απώλειας.
Αυτό μπορεί να οδηγήσει σε:
Επαναλαμβανόμενες βλάβες.
Πρόσθετο κόστος.
Περιβαλλοντικές εκπομπές.
Μη προβλέψιμη λειτουργία.
Πιθανή καταπόνηση του συμπιεστή.
Η σωστή αντιμετώπιση βασίζεται στον εντοπισμό και στην επισκευή της διαρροής.
13. Μπορεί μια διαρροή να προκαλέσει βλάβη στον συμπιεστή;
Ναι, σε ορισμένες περιπτώσεις.
Η ανεπαρκής ποσότητα ψυκτικού μπορεί να επηρεάσει τη μεταφορά θερμότητας, τις θερμοκρασίες λειτουργίας και τις συνθήκες λίπανσης.
Η συνεχής λειτουργία εκτός επιτρεπτών ορίων μπορεί να καταπονήσει τον συμπιεστή.
Ωστόσο, δεν προκαλεί κάθε μικρή διαρροή άμεση μηχανική βλάβη.
Η κατάσταση πρέπει να αξιολογείται από τεχνικό.
14. Πώς προλαμβάνονται οι διαρροές;
Η πρόληψη περιλαμβάνει:
Σωστή εγκατάσταση σύμφωνα με τις οδηγίες του κατασκευαστή.
Κατάλληλη στήριξη σωληνώσεων.
Περιορισμό ανεπιθύμητων δονήσεων.
Προστασία από μηχανικές καταπονήσεις.
Έλεγχο πιθανής διάβρωσης.
Προβλεπόμενη περιοδική συντήρηση.
Έγκαιρη διερεύνηση ασυνήθιστων ενδείξεων.
Δεν είναι δυνατόν να αποκλειστεί απόλυτα κάθε μελλοντική αστοχία.
15. Πότε απαιτείται υποχρεωτικός έλεγχος διαρροών;
Στην Ευρωπαϊκή Ένωση, ο Κανονισμός (ΕΕ) 2024/573 προβλέπει υποχρεώσεις ελέγχου διαρροών για συγκεκριμένες κατηγορίες εξοπλισμού και φθοριούχων αερίων.
Οι υποχρεώσεις εξαρτώνται, μεταξύ άλλων, από:
Το είδος του αερίου.
Την ποσότητα πλήρωσης.
Το CO₂-equivalent ή άλλα εφαρμοστέα όρια.
Τον τύπο εξοπλισμού.
Τυχόν προβλεπόμενες εξαιρέσεις.
Δεν ισχύει το ίδιο πρόγραμμα ελέγχων για κάθε αντλία θερμότητας.
Το R290 δεν είναι φθοριούχο αέριο, αλλά εξακολουθούν να ισχύουν οι σχετικές απαιτήσεις ασφαλούς εγκατάστασης και συντήρησης.
16. Συχνές ερωτήσεις
Πώς καταλαβαίνω ότι λείπει ψυκτικό;
Μπορεί να εμφανιστεί μειωμένη απόδοση ή κάποιο σφάλμα, αλλά δεν υπάρχει ένα μοναδικό σύμπτωμα που να επιβεβαιώνει την έλλειψη.
Κάθε πότε χρειάζεται συμπλήρωση ψυκτικού;
Σε ένα στεγανό ψυκτικό κύκλωμα δεν απαιτείται περιοδική συμπλήρωση.
Μπορώ να συνεχίσω να λειτουργώ την αντλία;
Εξαρτάται από τη φύση του προβλήματος. Αν υπάρχει υποψία διαρροής, ιδιαίτερα εύφλεκτου ψυκτικού, πρέπει να ακολουθηθούν οι οδηγίες ασφαλείας και να ζητηθεί τεχνική αξιολόγηση.
Μπορεί να μυρίζει το ψυκτικό;
Δεν πρέπει να βασιζόμαστε στην οσμή για να διαπιστώσουμε διαρροή. Τα ψυκτικά μέσα δεν διαθέτουν απαραίτητα αξιόπιστα αναγνωρίσιμη οσμή.
Είναι ακριβή η επισκευή;
Το κόστος εξαρτάται από το σημείο διαρροής, την πρόσβαση, τα ανταλλακτικά και τις απαιτούμενες εργασίες.
Μπορώ να χρησιμοποιήσω διαφορετικό ψυκτικό;
Όχι, εκτός εάν ο κατασκευαστής εγκρίνει ρητά συγκεκριμένη εναλλακτική και τη σχετική διαδικασία.
Συμπέρασμα
Η διαρροή ψυκτικού μέσου μπορεί να επηρεάσει την απόδοση, την αξιοπιστία και την ασφάλεια μιας αντλίας θερμότητας.
Τα συμπτώματα δεν επαρκούν για οριστική διάγνωση, ενώ η απλή συμπλήρωση ψυκτικού δεν αντιμετωπίζει την αιτία του προβλήματος.
Η σωστή λύση είναι ο επαγγελματικός εντοπισμός της διαρροής, η κατάλληλη επισκευή και η επιβεβαίωση της ασφαλούς λειτουργίας της εγκατάστασης.
Τεχνικές πηγές και περαιτέρω ανάγνωση
Κανονισμός (ΕΕ) 2024/573 για τα φθοριούχα αέρια του θερμοκηπίου.
EN 378 — Refrigerating Systems and Heat Pumps: Safety and Environmental Requirements.
ISO 817 — Refrigerants: Designation and Safety Classification.
ASHRAE Standard 34 — Designation and Safety Classification of Refrigerants.
Επίσημα εγχειρίδια εγκατάστασης και service κατασκευαστών αντλιών θερμότητας.
Thermosphere.gr — Τεχνική γνώση για τη θέρμανση και τις εγκαταστάσεις.
