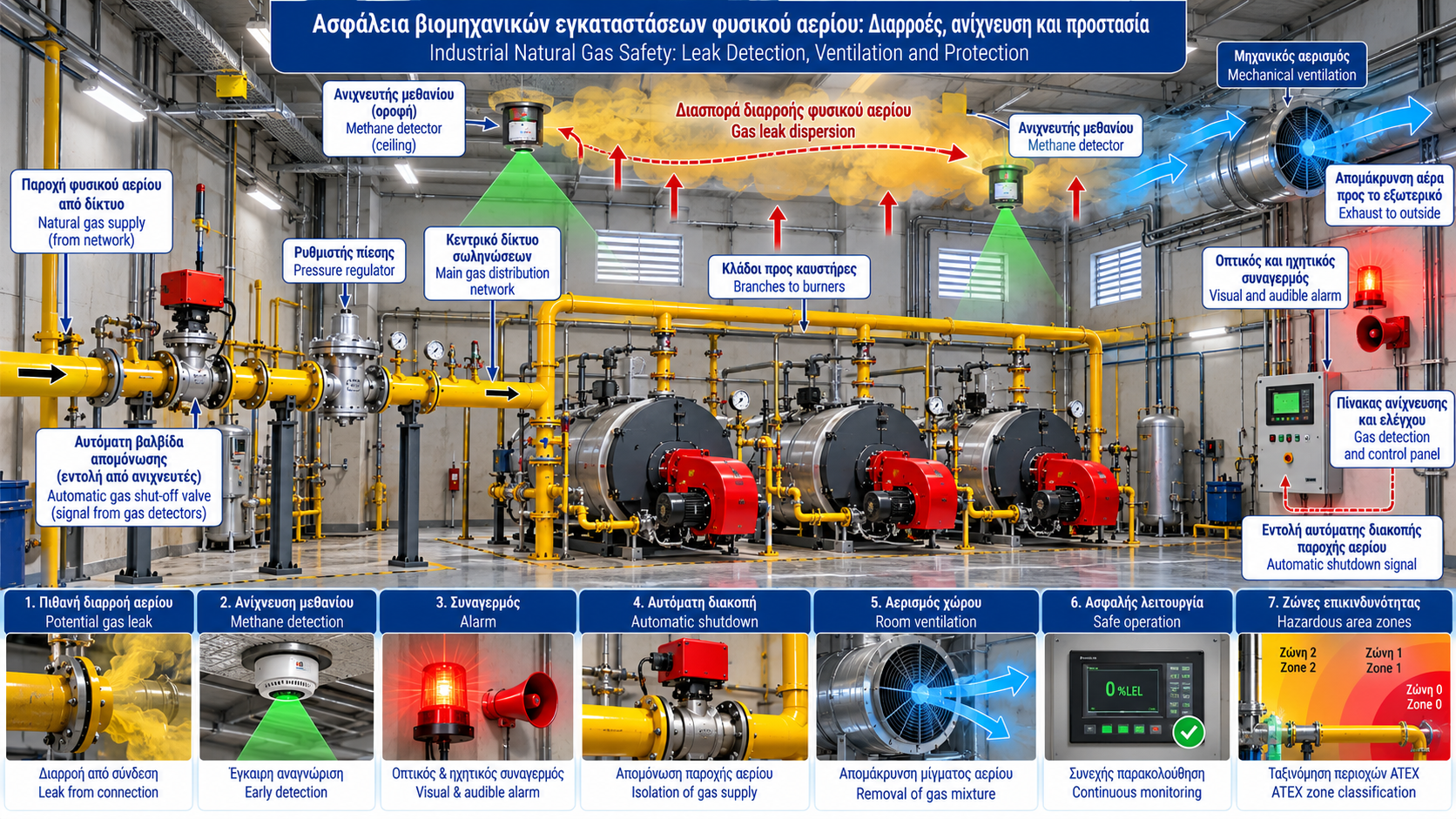

Ασφάλεια βιομηχανικών εγκαταστάσεων φυσικού αερίου: Διαρροές, ανίχνευση και προστασία
Η ασφάλεια μιας βιομηχανικής εγκατάστασης φυσικού αερίου βασίζεται στην πρόληψη διαρροών, στην έγκαιρη αναγνώριση επικίνδυνων καταστάσεων και στην αξιόπιστη διακοπή της παροχής καυσίμου όταν απαιτείται.
Σε εγκαταστάσεις με ατμολέβητες, βιομηχανικούς καυστήρες και θερμικές διεργασίες, η παρουσία σωληνώσεων, βαλβίδων, συνδέσεων και συστημάτων καύσης δημιουργεί πολλαπλά σημεία που πρέπει να αξιολογούνται ως προς την ασφάλεια.
Η αποτελεσματική προστασία δεν εξαρτάται από έναν μόνο ανιχνευτή. Απαιτεί συνδυασμό κατάλληλης μελέτης, αερισμού, τεχνικών διατάξεων ασφαλείας, συντήρησης και οργανωμένων διαδικασιών.
1. Ποιοι είναι οι βασικοί κίνδυνοι;
Το φυσικό αέριο αποτελείται κυρίως από μεθάνιο, το οποίο είναι εύφλεκτο.
Μια ανεξέλεγκτη διαρροή μπορεί να δημιουργήσει εύφλεκτο μείγμα με τον αέρα εφόσον η συγκέντρωση βρίσκεται μέσα στα όρια αναφλεξιμότητας και υπάρχει κατάλληλη πηγή ανάφλεξης.
Για το μεθάνιο, το κατώτερο όριο εκρηκτικότητας (LEL) είναι περίπου 5% κατ’ όγκο στον αέρα, με την ακριβή τιμή να εξαρτάται από τις συνθήκες και τη σύσταση του αερίου.
Άλλοι κίνδυνοι περιλαμβάνουν την ανεπαρκή παροχή οξυγόνου σε περιορισμένους χώρους λόγω εκτόπισης αέρα και την αστοχία εξοπλισμού υπό μη επιτρεπτές συνθήκες πίεσης.
2. Πού μπορεί να εμφανιστεί διαρροή;
Πιθανά σημεία διαρροής είναι:
Φλαντζωτές συνδέσεις.
Σπειρωτές συνδέσεις.
Στεγανοποιήσεις βαλβίδων.
Συνδέσεις οργάνων.
Εξαρτήματα ρύθμισης πίεσης.
Σωληνώσεις που έχουν υποστεί διάβρωση ή μηχανική καταπόνηση.
Εξοπλισμός που έχει εγκατασταθεί ή συντηρηθεί λανθασμένα.
Η πιθανότητα διαρροής εξαρτάται από τη σχεδίαση, την ποιότητα κατασκευής, τις συνθήκες λειτουργίας και τη συντήρηση.
3. Πώς λειτουργεί ένας ανιχνευτής φυσικού αερίου;
Ένας ανιχνευτής φυσικού αερίου παρακολουθεί τη συγκέντρωση καυσίμου αερίου στην περιοχή εγκατάστασής του.
Ανάλογα με την τεχνολογία, μπορεί να χρησιμοποιεί αισθητήρα καταλυτικής καύσης ή υπέρυθρης απορρόφησης (IR).
Ο ανιχνευτής συνδέεται με μονάδα ελέγχου ή άλλο κατάλληλο σύστημα, το οποίο αξιολογεί τις μετρήσεις και ενεργοποιεί τις προβλεπόμενες αντιδράσεις.
Η επιλογή τεχνολογίας εξαρτάται από τις συνθήκες του χώρου, τη σύσταση του αερίου, την απαιτούμενη αξιοπιστία και την αξιολόγηση κινδύνου.
4. Τι σημαίνει %LEL;
Το %LEL εκφράζει τη συγκέντρωση αερίου ως ποσοστό του κατώτερου ορίου εκρηκτικότητας.
Για παράδειγμα, εάν θεωρήσουμε LEL μεθανίου 5% κατ’ όγκο:
10% LEL αντιστοιχεί περίπου σε 0,5% μεθάνιο στον αέρα.
20% LEL αντιστοιχεί περίπου σε 1% μεθάνιο στον αέρα.
100% LEL αντιστοιχεί περίπου σε 5% μεθάνιο στον αέρα.
Οι παραπάνω τιμές είναι ενδεικτικές.
Τα πραγματικά όρια συναγερμού πρέπει να καθορίζονται από τη μελέτη επικινδυνότητας, τα πρότυπα και τις οδηγίες του κατασκευαστή. Δεν πρέπει να χρησιμοποιούνται αυθαίρετα ως γενικές ρυθμίσεις για όλες τις εγκαταστάσεις.
5. Πού τοποθετούνται οι ανιχνευτές;
Το μεθάνιο είναι ελαφρύτερο από τον αέρα σε συνήθεις συνθήκες περιβάλλοντος και τείνει να ανέρχεται.
Ωστόσο, η πραγματική κατανομή μιας διαρροής επηρεάζεται από:
Τη γεωμετρία του χώρου.
Τις ροές αερισμού.
Τα εμπόδια.
Την κατεύθυνση και την ορμή της διαρροής.
Τις θερμοκρασιακές συνθήκες.
Τα πιθανά σημεία εκπομπής.
Για τον λόγο αυτό, η τοποθέτηση ανιχνευτών δεν πρέπει να βασίζεται αποκλειστικά στον κανόνα «πάντα στην οροφή».
Απαιτείται αξιολόγηση των πιθανών σεναρίων διαρροής και της διασποράς του αερίου.
6. Φυσικός και μηχανικός αερισμός
Ο κατάλληλος αερισμός συμβάλλει στον περιορισμό της συσσώρευσης εύφλεκτων αερίων.
Ο φυσικός αερισμός αξιοποιεί ανοίγματα και φυσικές διαφορές πίεσης.
Ο μηχανικός αερισμός χρησιμοποιεί ανεμιστήρες και σχεδιασμένες διαδρομές αέρα.
Η επιλογή και η διαστασιολόγηση εξαρτώνται από τον χώρο, τα πιθανά σενάρια διαρροής και τις εφαρμοστέες απαιτήσεις.
Ο αερισμός δεν αντικαθιστά την πρόληψη διαρροών ή τις προβλεπόμενες διατάξεις απομόνωσης.
7. Αυτόματη διακοπή παροχής αερίου
Σε κατάλληλα σχεδιασμένες εγκαταστάσεις, η ανίχνευση επικίνδυνης συγκέντρωσης μπορεί να ενεργοποιεί αυτόματη απομόνωση της παροχής.
Η λειτουργία αυτή πρέπει να υλοποιείται με κατάλληλες βαλβίδες και συστήματα ελέγχου.
Η θέση της βαλβίδας απομόνωσης καθορίζεται ώστε να εξυπηρετεί το προβλεπόμενο σενάριο ασφαλείας.
Η διακοπή καυσίμου πρέπει να συντονίζεται με τη λειτουργία των καυστήρων και τις υπόλοιπες αλληλομανδαλώσεις.
8. Συναγερμοί και συστήματα επιτήρησης
Ένα σύστημα ανίχνευσης μπορεί να παρέχει:
Οπτικό συναγερμό.
Ηχητικό συναγερμό.
Σήμα σε κεντρικό πίνακα.
Καταγραφή συμβάντος.
Εντολή ασφαλούς διακοπής.
Ενεργοποίηση προβλεπόμενων βοηθητικών λειτουργιών.
Οι αντιδράσεις πρέπει να έχουν καθοριστεί στη μελέτη.
Ιδιαίτερη προσοχή απαιτείται στην αντιμετώπιση βλάβης αισθητήρα, απώλειας τροφοδοσίας ή διακοπής επικοινωνίας.
Ένα σύστημα δεν θεωρείται αξιόπιστο μόνο επειδή ενεργοποιεί συναγερμό όταν ανιχνεύει αέριο. Πρέπει επίσης να αντιμετωπίζει κατάλληλα τις δικές του αστοχίες.
9. Αξιολόγηση επικίνδυνων περιοχών και ATEX
Σε εγκαταστάσεις όπου μπορεί να σχηματιστεί εκρήξιμη ατμόσφαιρα, απαιτείται αξιολόγηση των επικίνδυνων περιοχών σύμφωνα με το εφαρμοστέο πλαίσιο.
Η ταξινόμηση ζωνών εξαρτάται από τη συχνότητα και τη διάρκεια πιθανής παρουσίας εκρήξιμης ατμόσφαιρας, τις πηγές έκλυσης και τις συνθήκες αερισμού.
Η επιλογή ηλεκτρικού και μη ηλεκτρικού εξοπλισμού πρέπει να είναι συμβατή με την ταξινόμηση της περιοχής.
Δεν χαρακτηρίζεται αυτομάτως ολόκληρο το λεβητοστάσιο ως μία συγκεκριμένη ζώνη ATEX χωρίς τεχνική αξιολόγηση.
10. Διαδικασία σε περίπτωση υποψίας διαρροής
Όταν υπάρχει υποψία διαρροής φυσικού αερίου, προτεραιότητα είναι η προστασία των ανθρώπων.
Οι εργαζόμενοι πρέπει να ακολουθούν το εγκεκριμένο σχέδιο έκτακτης ανάγκης της εγκατάστασης.
Βασικές αρχές είναι:
Άμεση ενημέρωση των υπευθύνων.
Απομάκρυνση προσωπικού από την επικίνδυνη περιοχή.
Αποφυγή ενεργειών που μπορεί να δημιουργήσουν πηγή ανάφλεξης.
Απομόνωση παροχής μόνο εφόσον μπορεί να πραγματοποιηθεί με ασφάλεια και σύμφωνα με το σχέδιο.
Κλήση των αρμόδιων υπηρεσιών έκτακτης ανάγκης όταν απαιτείται.
Επανείσοδος και επανεκκίνηση μόνο μετά από κατάλληλο έλεγχο και εξουσιοδότηση.
Δεν επιχειρείται αναζήτηση διαρροής με φλόγα ούτε αυθαίρετη επέμβαση σε εξοπλισμό υπό πίεση.
11. Έλεγχοι και συντήρηση ανιχνευτών
Οι ανιχνευτές χρειάζονται περιοδική επιθεώρηση και δοκιμές σύμφωνα με τις οδηγίες του κατασκευαστή.
Το πρόγραμμα μπορεί να περιλαμβάνει:
Έλεγχο φυσικής κατάστασης.
Επιθεώρηση καλωδίωσης.
Δοκιμή απόκρισης με κατάλληλο αέριο δοκιμής.
Διακρίβωση όπου απαιτείται.
Έλεγχο οπτικών και ηχητικών συναγερμών.
Επιβεβαίωση της προβλεπόμενης εντολής διακοπής.
Καταγραφή αποτελεσμάτων.
Η δοκιμή αισθητήρα δεν υποκαθιστά απαραίτητα την πλήρη επαλήθευση της αλυσίδας ασφαλείας.
12. Πρόληψη μέσω σωστής διαχείρισης εγκατάστασης
Η πρόληψη διαρροών βασίζεται επίσης στην οργάνωση της λειτουργίας.
Σημαντικά μέτρα είναι:
Τακτικές επιθεωρήσεις σωληνώσεων.
Έλεγχος διαβρώσεων.
Συντήρηση βαλβίδων και συνδέσεων.
Διαδικασίες απομόνωσης πριν από εργασίες.
Έλεγχος αλλαγών στον εξοπλισμό.
Εκπαίδευση προσωπικού.
Ενημερωμένα σχέδια και τεχνικός φάκελος.
Οι τροποποιήσεις μιας εγκατάστασης πρέπει να αξιολογούνται πριν τεθούν σε εφαρμογή.
13. Τεχνικά πρότυπα και απαιτήσεις
Σημαντικές αναφορές είναι:
EN 60079-29-1: Απαιτήσεις απόδοσης ανιχνευτών εύφλεκτων αερίων.
EN 60079-29-2: Οδηγίες επιλογής, εγκατάστασης, χρήσης και συντήρησης ανιχνευτών εύφλεκτων αερίων και οξυγόνου.
EN 60079-10-1: Ταξινόμηση περιοχών με εκρήξιμες ατμόσφαιρες αερίου.
Οδηγία 1999/92/ΕΚ: Ελάχιστες απαιτήσεις προστασίας εργαζομένων από εκρήξιμες ατμόσφαιρες.
Οδηγία 2014/34/ΕΕ: Εξοπλισμός και συστήματα προστασίας για χρήση σε δυνητικά εκρήξιμες ατμόσφαιρες.
Η εφαρμογή κάθε απαίτησης πρέπει να επιβεβαιώνεται για τη συγκεκριμένη εγκατάσταση και την ισχύουσα εθνική νομοθεσία.
Συμπέρασμα
Η ασφάλεια των βιομηχανικών εγκαταστάσεων φυσικού αερίου απαιτεί συνδυασμό πρόληψης, ανίχνευσης, αερισμού, ασφαλούς απομόνωσης και οργανωμένης αντιμετώπισης συμβάντων.
Οι ανιχνευτές αερίου αποτελούν σημαντικό μέρος της προστασίας, αλλά δεν υποκαθιστούν τη σωστή κατασκευή, τη συντήρηση και τη λειτουργική ασφάλεια του δικτύου.
Η αποτελεσματική προστασία προκύπτει από τη συνολική αξιολόγηση κινδύνου και την αξιόπιστη συνεργασία όλων των συστημάτων.
