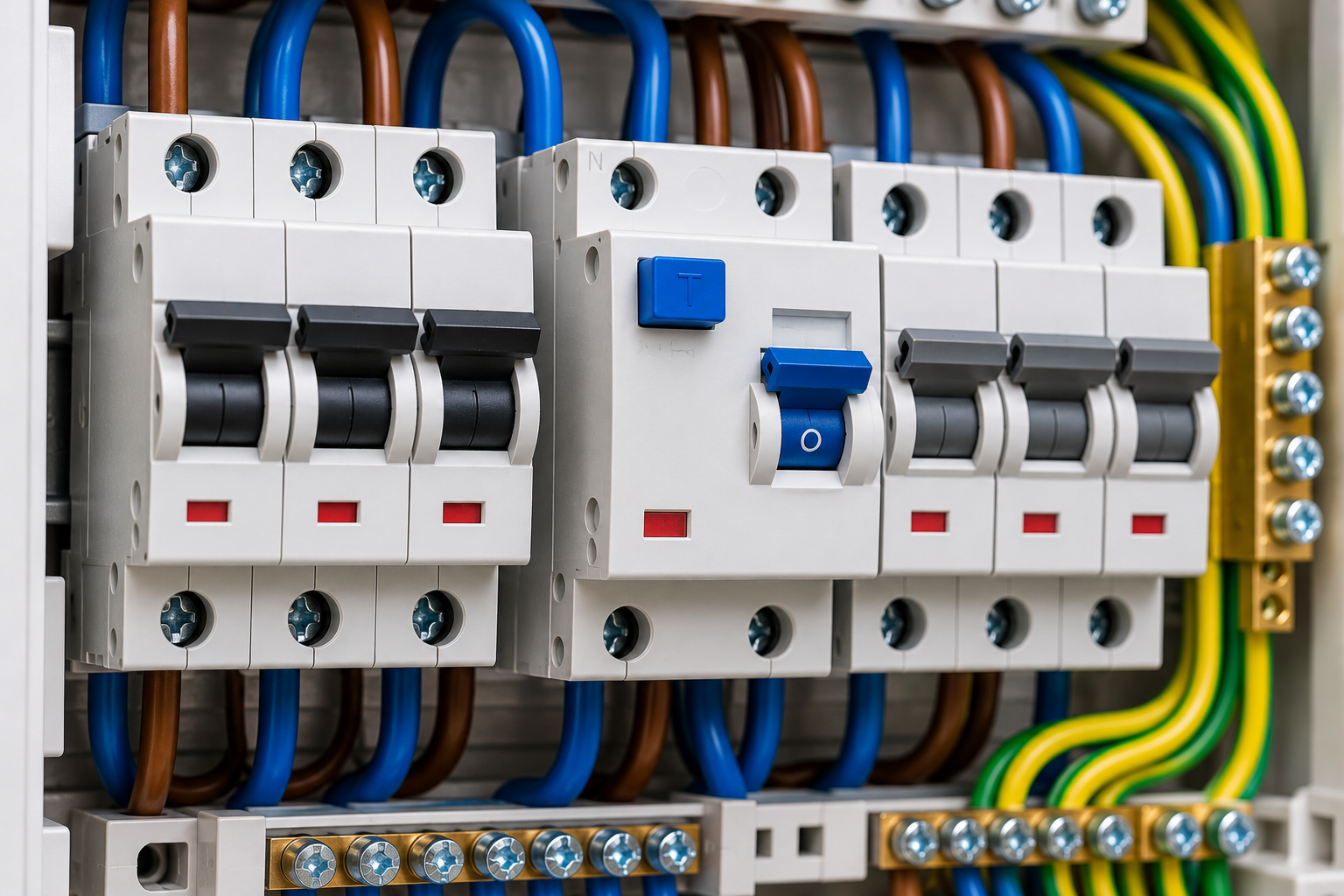

Στον ηλεκτρολογικό πίνακα ενός σπιτιού υπάρχουν διάφορες διατάξεις προστασίας. Δύο από τις σημαντικότερες είναι η αυτόματη ασφάλεια και το ρελέ διαρροής.

Παρότι μοιάζουν εξωτερικά και μπορούν να διακόψουν την παροχή ρεύματος, δεν έχουν την ίδια λειτουργία.

Η αυτόματη ασφάλεια προστατεύει κυρίως το ηλεκτρικό κύκλωμα από υπερφόρτωση και βραχυκύκλωμα, ενώ το ρελέ διαρροής ανιχνεύει διαφορικά ρεύματα που μπορεί να σχετίζονται με κίνδυνο ηλεκτροπληξίας.

Ας δούμε αναλυτικά τις διαφορές τους.

Τι είναι η αυτόματη ασφάλεια (MCB);

Η αυτόματη ασφάλεια, γνωστή ως MCB (Miniature Circuit Breaker), είναι μια διάταξη προστασίας από υπερένταση.

Σκοπός της είναι να διακόπτει το κύκλωμα όταν εμφανίζεται υπερφόρτωση ή βραχυκύκλωμα.

Προστασία από υπερφόρτωση

Υπερφόρτωση εμφανίζεται όταν ένα κύκλωμα διαρρέεται από ρεύμα μεγαλύτερο από εκείνο για το οποίο έχει σχεδιαστεί.

Εάν η κατάσταση συνεχιστεί, μπορεί να προκληθεί υπερθέρμανση των αγωγών και των συνδέσεων.

Η κατάλληλα επιλεγμένη αυτόματη ασφάλεια περιορίζει αυτόν τον κίνδυνο διακόπτοντας το κύκλωμα.

Προστασία από βραχυκύκλωμα

Βραχυκύκλωμα μπορεί να προκύψει όταν δημιουργηθεί μια ανεπιθύμητη σύνδεση πολύ χαμηλής αντίστασης μεταξύ αγωγών διαφορετικού δυναμικού.

Το αποτέλεσμα μπορεί να είναι η εμφάνιση ιδιαίτερα υψηλού ρεύματος.

Η αυτόματη ασφάλεια έχει σχεδιαστεί ώστε να διακόπτει τέτοια ρεύματα μέσα στα προβλεπόμενα όρια λειτουργίας της.

Τι είναι το ρελέ διαρροής (RCD);

Το ρελέ διαρροής, γνωστό ως RCD (Residual Current Device), είναι μια διάταξη που ανιχνεύει διαφορικό ρεύμα.

Συγκρίνει το ρεύμα που περνά από τους ενεργούς αγωγούς ενός κυκλώματος.

Όταν η διαφορά φτάσει στο όριο λειτουργίας της διάταξης, το RCD αποσυνδέει την παροχή.

Σε πολλές οικιακές εφαρμογές χρησιμοποιούνται RCD ονομαστικού διαφορικού ρεύματος 30 mA για πρόσθετη προστασία από ηλεκτροπληξία.

Το RCD μπορεί επίσης να συμβάλει στη μείωση ορισμένων κινδύνων πυρκαγιάς που σχετίζονται με ρεύματα διαρροής.

Ωστόσο, δεν προστατεύει από κάθε μορφή ηλεκτροπληξίας και δεν αντικαθιστά τη γείωση ή τις υπόλοιπες απαιτούμενες διατάξεις προστασίας.

Ποιες είναι οι βασικές διαφορές;

Οι δύο διατάξεις έχουν συμπληρωματικό ρόλο και δεν πρέπει να συγχέονται.

Γιατί χρειάζονται και οι δύο;

Ας εξετάσουμε δύο παραδείγματα.

Παράδειγμα 1: Υπερφόρτωση κυκλώματος

Σε ένα κύκλωμα συνδέονται πολλές ηλεκτρικές συσκευές, με αποτέλεσμα το ρεύμα να υπερβεί το επιτρεπόμενο όριο.

Η κατάλληλα επιλεγμένη αυτόματη ασφάλεια μπορεί να διακόψει το κύκλωμα για να προστατεύσει την καλωδίωση.

Το απλό ρελέ διαρροής δεν έχει σχεδιαστεί για να ανιχνεύει την υπερφόρτωση.

Παράδειγμα 2: Διαρροή ρεύματος σε συσκευή

Μια συσκευή παρουσιάζει βλάβη μόνωσης και μέρος του ρεύματος διαφεύγει προς τη γείωση.

Το ρεύμα μπορεί να μην είναι αρκετά μεγάλο ώστε να ενεργοποιηθεί η αυτόματη ασφάλεια.

Ένα κατάλληλο RCD μπορεί να ανιχνεύσει το διαφορικό ρεύμα και να διακόψει την τροφοδοσία.

Γι’ αυτό απαιτείται σωστός συνδυασμός προστατευτικών διατάξεων.

Τι είναι το RCBO;

Το RCBO (Residual Current Circuit Breaker with Overcurrent Protection) συνδυάζει δύο λειτουργίες στην ίδια συσκευή:

• Προστασία από διαφορικό ρεύμα.

• Προστασία από υπερφόρτωση και βραχυκύκλωμα.

Έτσι, ένα κατάλληλα επιλεγμένο RCBO μπορεί να προσφέρει τις λειτουργίες ενός RCD και μιας αυτόματης ασφάλειας για το κύκλωμα που προστατεύει.

Η επιλογή του εξαρτάται από τη μελέτη και τις απαιτήσεις της εγκατάστασης.

Πώς αναγνωρίζουμε τις διατάξεις στον πίνακα;

Οι αυτόματες ασφάλειες συχνά φέρουν ενδείξεις όπως B10, B16 ή C16.

Το γράμμα αναφέρεται στην καμπύλη στιγμιαίας απόζευξης και ο αριθμός στο ονομαστικό ρεύμα.

Τα RCD φέρουν συνήθως ένδειξη ονομαστικού διαφορικού ρεύματος, όπως IΔn 30 mA, και διαθέτουν κουμπί δοκιμής TEST.

Ωστόσο, η εμφάνιση δεν αρκεί πάντοτε για ασφαλή αναγνώριση, καθώς υπάρχουν και συνδυαστικές διατάξεις RCBO.

Δεν πρέπει να αφαιρούνται καλύμματα ή να γίνονται επεμβάσεις στον πίνακα από μη εξειδικευμένα άτομα.

Τι σημαίνει όταν πέφτει η ασφάλεια;

Εάν ενεργοποιηθεί μια αυτόματη ασφάλεια, μπορεί να υπάρχει υπερφόρτωση, βραχυκύκλωμα ή άλλη κατάσταση υπερέντασης.

Δεν είναι ασφαλές να αντικαθίσταται αυθαίρετα από ασφάλεια μεγαλύτερου ονομαστικού ρεύματος.

Μια τέτοια αλλαγή μπορεί να καταργήσει την κατάλληλη προστασία της καλωδίωσης.

Τι σημαίνει όταν πέφτει το ρελέ διαρροής;

Η ενεργοποίηση του RCD μπορεί να σχετίζεται με:

• Ελαττωματική ηλεκτρική συσκευή.

• Υγρασία σε ηλεκτρολογικό εξοπλισμό.

• Φθαρμένη μόνωση καλωδίων.

• Λανθασμένες συνδέσεις.

• Αθροιστικά ρεύματα διαρροής.

• Βλάβη ή ακαταλληλότητα της διάταξης.

Αν το ρελέ πέφτει επανειλημμένα, απαιτείται διερεύνηση από αδειούχο ηλεκτρολόγο.

Πότε χρειάζεται ηλεκτρολόγος;

Επαγγελματικός έλεγχος είναι απαραίτητος όταν:

• Μια ασφάλεια ή ένα RCD ενεργοποιείται επανειλημμένα.

• Υπάρχει μυρωδιά καμένου ή σημάδια υπερθέρμανσης.

• Παρατηρούνται σπινθήρες ή ασυνήθιστοι θόρυβοι.

• Ο πίνακας έχει παλιές ή άγνωστες διατάξεις.

• Πρόκειται να προστεθούν νέα ηλεκτρικά φορτία.

• Υπάρχει αμφιβολία για τη σωστή προστασία της εγκατάστασης.

Εάν υπάρχει καπνός, φωτιά ή άμεσος ηλεκτρικός κίνδυνος, απομακρυνθείτε και ζητήστε άμεση βοήθεια.

Συχνές ερωτήσεις

Το ρελέ διαρροής αντικαθιστά την ασφάλεια;

Όχι. Ένα απλό RCCB δεν παρέχει προστασία από υπερφόρτωση και βραχυκύκλωμα. Υπάρχουν όμως συνδυαστικές διατάξεις RCBO που παρέχουν και τις δύο λειτουργίες.

Μπορεί να πέσει η ασφάλεια χωρίς να πέσει το ρελέ;

Ναι. Μια υπερφόρτωση ή ένα βραχυκύκλωμα μπορεί να ενεργοποιήσει την αυτόματη ασφάλεια χωρίς να υπάρχει διαφορικό ρεύμα ικανό να ενεργοποιήσει το RCD.

Μπορεί να πέσει το ρελέ χωρίς να πέσει η ασφάλεια;

Ναι. Ένα ρεύμα διαρροής μπορεί να ενεργοποιήσει το RCD χωρίς το συνολικό ρεύμα να υπερβαίνει το όριο της αυτόματης ασφάλειας.

Είναι αρκετό ένα ρελέ διαρροής για όλο το σπίτι;

Η κατάλληλη διαμόρφωση εξαρτάται από τις απαιτήσεις της εγκατάστασης, τη διαθεσιμότητα τροφοδοσίας, την επιλεκτικότητα και τους ισχύοντες κανονισμούς. Η επιλογή πρέπει να γίνεται από αρμόδιο ηλεκτρολόγο.

Συμπέρασμα

Η αυτόματη ασφάλεια και το ρελέ διαρροής προστατεύουν από διαφορετικούς ηλεκτρικούς κινδύνους.

Η αυτόματη ασφάλεια αντιμετωπίζει υπερφορτώσεις και βραχυκυκλώματα, ενώ το RCD ανιχνεύει διαφορικά ρεύματα και παρέχει σημαντική πρόσθετη προστασία από ηλεκτροπληξία.

Η σωστή επιλογή και συνεργασία των προστατευτικών διατάξεων είναι βασική προϋπόθεση για μια ασφαλή ηλεκτρική εγκατάσταση.

thermosphere.gr — Τεχνική γνώση για ασφαλείς εγκαταστάσεις.

Το άρθρο είναι ενημερωτικό και δεν αποτελεί οδηγό ηλεκτρολογικών εργασιών.

Πηγές και τεχνικά πρότυπα

• IEC 60898-1 — Circuit-breakers for overcurrent protection for household and similar installations.

• IEC 61008-1 — Residual current operated circuit-breakers without integral overcurrent protection.

• IEC 61009-1 — Residual current operated circuit-breakers with integral overcurrent protection.

• IEC 60364 — Low-voltage electrical installations.

• ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.
