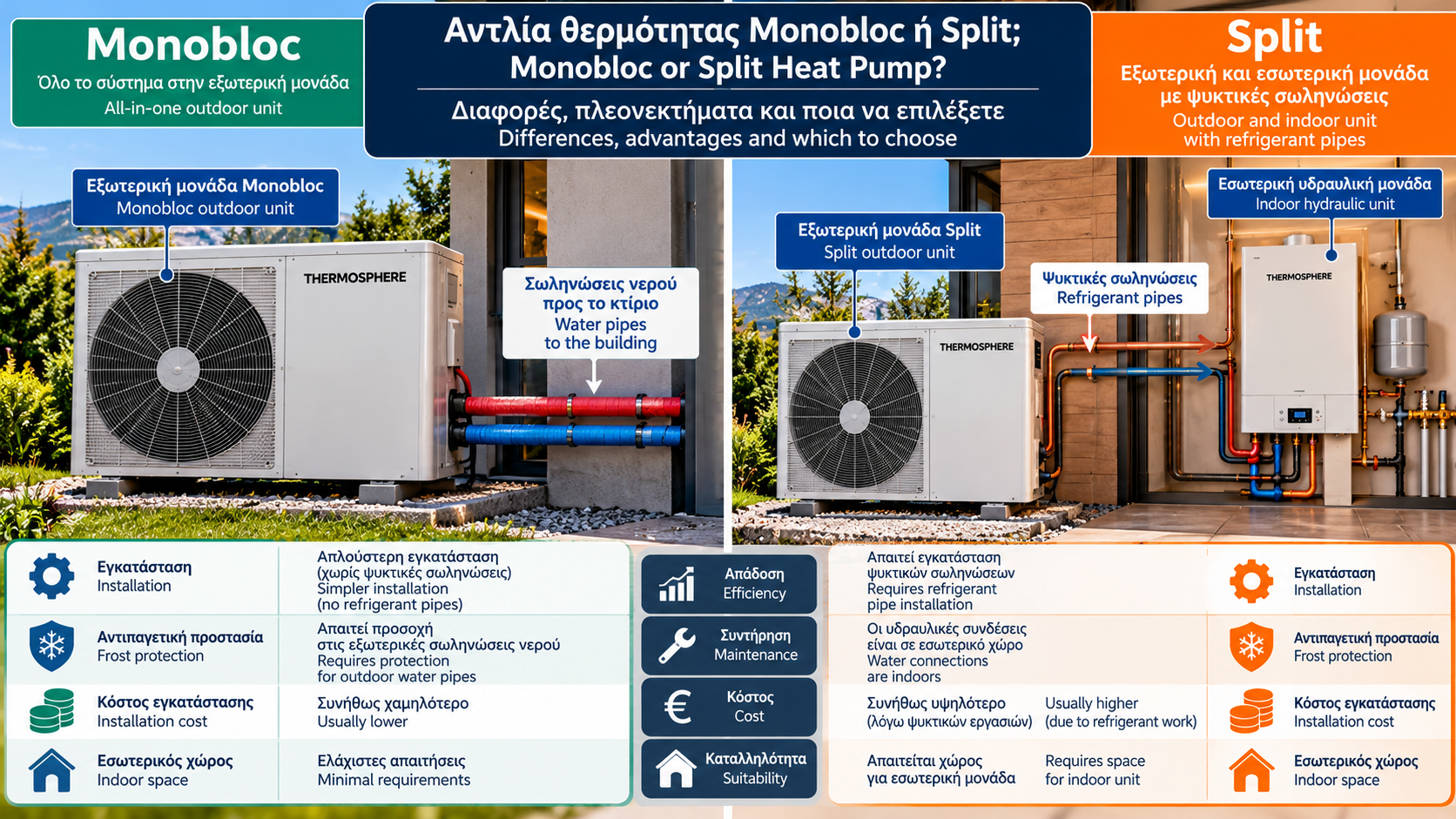

Αντλία θερμότητας Monobloc ή Split; Διαφορές, πλεονεκτήματα και ποια να επιλέξετε

Αντλία θερμότητας Monobloc ή Split; Διαφορές, πλεονεκτήματα και ποια να επιλέξετε

Η επιλογή μεταξύ μιας αντλίας θερμότητας Monobloc και μιας Split αποτελεί σημαντική απόφαση κατά τον σχεδιασμό ενός συστήματος θέρμανσης.

Και οι δύο τεχνολογίες μπορούν να αξιοποιούν τη θερμότητα του εξωτερικού αέρα για να θερμάνουν το νερό ενός συστήματος με σώματα καλοριφέρ, ενδοδαπέδια θέρμανση ή κατάλληλες τερματικές μονάδες.

Ωστόσο, διαφέρουν στη διάταξη του ψυκτικού κυκλώματος, στον τρόπο σύνδεσης της εξωτερικής και εσωτερικής εγκατάστασης, στις απαιτήσεις προστασίας από τον παγετό και στις εργασίες εγκατάστασης.

Δεν υπάρχει ένας τύπος που να είναι καλύτερος για όλα τα κτίρια. Η κατάλληλη επιλογή εξαρτάται από τις θερμικές ανάγκες, τον διαθέσιμο χώρο, το κλίμα και τις τεχνικές προδιαγραφές του κατασκευαστή.

1. Τι είναι η αντλία θερμότητας Monobloc;

Στην τυπική αντλία θερμότητας αέρα-νερού Monobloc, το ψυκτικό κύκλωμα και ο εναλλάκτης ψυκτικού-νερού βρίσκονται μέσα στην εξωτερική μονάδα.

Από τη μονάδα προς το κτίριο οδηγούνται σωληνώσεις νερού του συστήματος θέρμανσης.

Η εγκατάσταση μπορεί να περιλαμβάνει επιπλέον εσωτερικό εξοπλισμό, όπως δοχείο αδρανείας, κυκλοφορητή, δοχείο διαστολής, τρίοδη βαλβίδα ή δοχείο ζεστού νερού χρήσης, ανάλογα με τη μελέτη και τον εξοπλισμό.

Πλεονεκτήματα Monobloc

• Το κύριο ψυκτικό κύκλωμα είναι συνήθως εργοστασιακά συναρμολογημένο και σφραγισμένο.

• Δεν απαιτείται συνήθως κατασκευή ψυκτικών σωληνώσεων μεταξύ εξωτερικής μονάδας και κτιρίου.

• Μπορεί να απλοποιεί ορισμένα στάδια της εγκατάστασης.

• Προσφέρει ευελιξία στη διαμόρφωση του εσωτερικού υδραυλικού κυκλώματος.

Μειονεκτήματα Monobloc

• Οι εξωτερικές σωληνώσεις νερού χρειάζονται κατάλληλη θερμομόνωση.

• Πρέπει να προβλεφθεί αντιπαγετική προστασία, ιδιαίτερα σε περιοχές με χαμηλές θερμοκρασίες.

• Μπορεί να απαιτείται ιδιαίτερη μέριμνα σε περίπτωση διακοπής ηλεκτρικής τροφοδοσίας.

• Η απόσταση από το κτίριο και οι υδραυλικές απώλειες πρέπει να αξιολογούνται.

2. Τι είναι η αντλία θερμότητας Split;

Σε μια τυπική αντλία θερμότητας αέρα-νερού Split, το σύστημα αποτελείται από εξωτερική μονάδα και εσωτερική υδραυλική μονάδα.

Οι δύο μονάδες συνδέονται με σωληνώσεις ψυκτικού μέσου.

Ο εναλλάκτης που μεταφέρει θερμότητα από το ψυκτικό στο νερό βρίσκεται συνήθως στην εσωτερική μονάδα.

Η συγκεκριμένη διάταξη διαφέρει από τα συστήματα με ξεχωριστή υδραυλική μονάδα που συνδέεται με εξωτερικό Monobloc μέσω νερού. Η παρουσία δύο φυσικών μονάδων δεν σημαίνει από μόνη της ότι ένα σύστημα είναι ψυκτικού τύπου Split.

Πλεονεκτήματα Split

• Οι κύριες υδραυλικές συνδέσεις μπορούν να βρίσκονται σε προστατευμένο εσωτερικό χώρο.

• Δεν απαιτείται συνήθως μεταφορά νερού θέρμανσης μεταξύ εξωτερικής και εσωτερικής μονάδας.

• Μπορεί να είναι πρακτική επιλογή σε κτίρια με διαθέσιμο τεχνικό χώρο.

• Ορισμένα μοντέλα προσφέρουν ενσωματωμένα υδραυλικά εξαρτήματα ή δοχείο ζεστού νερού χρήσης.

Μειονεκτήματα Split

• Η εγκατάσταση των ψυκτικών σωληνώσεων απαιτεί ειδικές διαδικασίες.

• Πρέπει να τηρούνται τα επιτρεπόμενα μήκη σωληνώσεων και οι υψομετρικές διαφορές.

• Απαιτείται κατάλληλα καταρτισμένο και, όπου προβλέπεται, πιστοποιημένο προσωπικό για εργασίες στο ψυκτικό κύκλωμα.

• Η εσωτερική μονάδα καταλαμβάνει χώρο στο κτίριο.

3. Monobloc και Split: Οι βασικές διαφορές

Οι παραπάνω διαφορές αφορούν τις συνηθισμένες διατάξεις. Υπάρχουν ειδικές κατασκευαστικές λύσεις που δεν ακολουθούν ακριβώς το ίδιο σχήμα.

4. Ποια αντλία θερμότητας έχει καλύτερη απόδοση;

Η επιλογή Monobloc ή Split δεν καθορίζει από μόνη της τον βαθμό απόδοσης.

Η πραγματική απόδοση επηρεάζεται από:

• Τη θερμοκρασία εξωτερικού αέρα.

• Την απαιτούμενη θερμοκρασία προσαγωγής.

• Τον σχεδιασμό του ψυκτικού κυκλώματος.

• Τη συμπεριφορά σε μερικό φορτίο.

• Τις διαδικασίες απόψυξης.

• Τις θερμικές απώλειες της εγκατάστασης.

• Τις ρυθμίσεις ελέγχου.

Για ουσιαστική σύγκριση πρέπει να εξετάζονται στοιχεία απόδοσης σε αντίστοιχες συνθήκες, όπως τα COP και SCOP, σύμφωνα με τις σχετικές μεθόδους δοκιμών και τις δηλώσεις του κατασκευαστή.

Δεν είναι τεχνικά ορθό να υποστηρίζουμε ότι όλες οι Monobloc αποδίδουν καλύτερα από τις Split ή το αντίστροφο.

5. Ποια είναι καλύτερη για περιοχές με παγετό;

Σε μια Monobloc, το νερό μπορεί να κυκλοφορεί σε εξωτερικό τμήμα της εγκατάστασης.

Αυτό σημαίνει ότι πρέπει να αξιολογείται ο κίνδυνος παγώματος σε περίπτωση πολύ χαμηλής θερμοκρασίας ή παρατεταμένης διακοπής ρεύματος.

Ανάλογα με τις οδηγίες του κατασκευαστή, η προστασία μπορεί να περιλαμβάνει:

• Κατάλληλη θερμομόνωση σωληνώσεων.

• Αυτοματισμούς αντιπαγετικής προστασίας.

• Ειδικές αντιπαγετικές βαλβίδες, όπου επιτρέπονται.

• Εγκεκριμένο αντιπαγετικό διάλυμα και κατάλληλη υδραυλική διαμόρφωση.

• Πρόβλεψη για ασφαλή λειτουργία ή προστασία κατά τη διακοπή τροφοδοσίας.

Η χρήση γλυκόλης δεν είναι υποχρεωτική σε κάθε Monobloc και πρέπει να εξετάζεται ως προς τη συμβατότητα, τη συγκέντρωση, το ιξώδες και τις επιπτώσεις στην απόδοση.

Σε μια τυπική Split, το κύριο κύκλωμα νερού βρίσκεται σε εσωτερικό χώρο. Αυτό περιορίζει έναν συγκεκριμένο κίνδυνο εξωτερικής παγοποίησης, αλλά δεν καταργεί όλες τις απαιτήσεις αντιπαγετικής προστασίας του συστήματος.

6. Ποια εγκαθίσταται ευκολότερα;

Η Monobloc μπορεί να απλοποιεί την εγκατάσταση επειδή συνήθως δεν απαιτείται σύνδεση ψυκτικών σωληνώσεων στο πεδίο.

Ωστόσο, χρειάζεται σωστός υδραυλικός σχεδιασμός, κατάλληλη παροχή νερού, θερμομόνωση και προστασία από τον παγετό.

Η Split απαιτεί εγκατάσταση ψυκτικών γραμμών και τις αντίστοιχες διαδικασίες ελέγχου και θέσης σε λειτουργία.

Δεν πρέπει να συγχέουμε τη μικρότερη πολυπλοκότητα σε ένα επιμέρους στάδιο με την απουσία ανάγκης για εξειδικευμένο εγκαταστάτη.

Και οι δύο τύποι απαιτούν σωστή μελέτη, ασφαλή ηλεκτρική σύνδεση και έλεγχο λειτουργίας.

7. Ποια έχει μικρότερο κόστος εγκατάστασης;

Δεν υπάρχει καθολική απάντηση.

Στο συνολικό κόστος πρέπει να περιλαμβάνονται:

1. Η εξωτερική μονάδα.

2. Η εσωτερική μονάδα ή ο πρόσθετος υδραυλικός εξοπλισμός.

3. Οι σωληνώσεις και η μόνωση.

4. Οι εργασίες ψυκτικού κυκλώματος, όπου απαιτούνται.

5. Η ηλεκτρική εγκατάσταση.

6. Η αντιπαγετική προστασία.

7. Η υδραυλική προσαρμογή.

8. Η θέση σε λειτουργία.

Μια οικονομικότερη μονάδα δεν σημαίνει απαραίτητα οικονομικότερη ολοκληρωμένη εγκατάσταση.

Η σωστή σύγκριση γίνεται με προσφορές για ισοδύναμη θερμική ισχύ, λειτουργίες και απαιτήσεις εγκατάστασης.

8. Ποια είναι καλύτερη για υπάρχοντα σώματα καλοριφέρ;

Η καταλληλότητα εξαρτάται κυρίως από τις θερμικές ανάγκες των χώρων και τις θερμοκρασίες νερού που απαιτούνται.

Και οι δύο τύποι μπορούν να λειτουργήσουν με κατάλληλα σώματα καλοριφέρ.

Πριν από την επιλογή χρειάζεται να εξεταστούν:

• Οι θερμικές απώλειες του κτιρίου.

• Η ισχύς των υφιστάμενων σωμάτων.

• Η απαιτούμενη θερμοκρασία προσαγωγής.

• Η διαθέσιμη απόδοση της αντλίας στις συγκεκριμένες συνθήκες.

• Η δυνατότητα λειτουργίας χωρίς υπερβολική ηλεκτρική κατανάλωση.

Η επιλογή μεταξύ Monobloc και Split δεν αντικαθιστά τη μελέτη του συστήματος θέρμανσης.

9. Ποια είναι καλύτερη για ενδοδαπέδια θέρμανση;

Η ενδοδαπέδια θέρμανση λειτουργεί συνήθως με χαμηλότερες θερμοκρασίες νερού από πολλά συμβατικά συστήματα σωμάτων.

Αυτό μπορεί να ευνοεί την απόδοση της αντλίας θερμότητας, ανεξάρτητα από το αν είναι Monobloc ή Split.

Σημαντικότερη από την κατασκευαστική διάταξη είναι η σωστή επιλογή μονάδας, ο υδραυλικός σχεδιασμός και η ρύθμιση της αντιστάθμισης.

10. Τι ισχύει για το ζεστό νερό χρήσης;

Και οι δύο τύποι μπορούν, εφόσον το υποστηρίζει το μοντέλο, να χρησιμοποιηθούν για παραγωγή ζεστού νερού χρήσης.

Η εγκατάσταση μπορεί να περιλαμβάνει:

• Κατάλληλο δοχείο αποθήκευσης.

• Τρίοδη βαλβίδα.

• Αισθητήρες θερμοκρασίας.

• Αυτοματισμούς προτεραιότητας ζεστού νερού.

• Προβλεπόμενες λειτουργίες υγιεινής και ελέγχου θερμοκρασίας.

Ορισμένες εσωτερικές μονάδες Split διαθέτουν ενσωματωμένο δοχείο, αλλά αντίστοιχες ολοκληρωμένες λύσεις μπορούν να υπάρχουν και σε συστήματα Monobloc με ξεχωριστή εσωτερική υδραυλική μονάδα.

11. Ποια χρειάζεται περισσότερη συντήρηση;

Δεν υπάρχει γενικός κανόνας ότι η Monobloc χρειάζεται λιγότερο service από τη Split.

Οι απαιτήσεις καθορίζονται από:

• Τον κατασκευαστή.

• Τον τύπο ψυκτικού μέσου.

• Τη διάταξη του συστήματος.

• Τις συνθήκες εγκατάστασης.

• Τις προβλεπόμενες εργασίες συντήρησης.

Σε μια Monobloc χρειάζεται ιδιαίτερη προσοχή στην κατάσταση των εξωτερικών υδραυλικών σωληνώσεων και της αντιπαγετικής προστασίας.

Σε μια Split χρειάζεται αντίστοιχη προσοχή στην εγκατάσταση των ψυκτικών γραμμών και στους ελέγχους που προβλέπονται.

12. Τι πρέπει να γνωρίζουμε για το ψυκτικό μέσο;

Οι σύγχρονες αντλίες θερμότητας μπορεί να χρησιμοποιούν διαφορετικά ψυκτικά μέσα, ανάλογα με το μοντέλο.

Ο τύπος ψυκτικού επηρεάζει:

• Τις απαιτήσεις ασφαλείας.

• Τις επιτρεπόμενες διατάξεις εγκατάστασης.

• Τις διαδικασίες συντήρησης.

• Τις απαιτήσεις πιστοποίησης.

• Τους περιορισμούς τοποθέτησης.

Για παράδειγμα, το R290 (προπάνιο) είναι εύφλεκτο ψυκτικό και απαιτεί τήρηση συγκεκριμένων κανόνων ασφαλείας και αποστάσεων.

Δεν πρέπει να θεωρούμε ότι κάθε ψυκτικό μέσο είναι κατάλληλο για κάθε τύπο εγκατάστασης.

Οι οδηγίες του κατασκευαστή και οι ισχύοντες κανονισμοί έχουν πάντοτε προτεραιότητα.

13. Monobloc ή Split για μονοκατοικία;

Για μια μονοκατοικία με διαθέσιμο εξωτερικό χώρο, και οι δύο επιλογές μπορεί να είναι κατάλληλες.

Η Monobloc μπορεί να είναι πρακτική όταν επιδιώκεται να περιοριστούν οι εργασίες ψυκτικών συνδέσεων στο πεδίο.

Η Split μπορεί να είναι πρακτική όταν υπάρχει κατάλληλος εσωτερικός τεχνικός χώρος και επιθυμούμε οι βασικές υδραυλικές συνδέσεις να παραμένουν στο εσωτερικό.

Η τελική επιλογή πρέπει να λαμβάνει υπόψη την πρόσβαση, τις αποστάσεις, τον θόρυβο, τις απαιτήσεις αντιπαγετικής προστασίας και το κόστος.

14. Monobloc ή Split για διαμέρισμα;

Σε ένα διαμέρισμα μπορεί να υπάρχουν πρόσθετοι περιορισμοί:

• Περιορισμένος εξωτερικός χώρος.

• Απαιτήσεις τοποθέτησης εξωτερικής μονάδας.

• Αποστάσεις από γειτονικές ιδιοκτησίες.

• Θόρυβος.

• Δυνατότητα διέλευσης σωληνώσεων.

• Χώρος εσωτερικού εξοπλισμού.

• Κανονισμοί πολυκατοικίας και απαιτούμενες εγκρίσεις.

Η καταλληλότητα δεν εξαρτάται μόνο από τον τύπο Monobloc ή Split αλλά από τη συνολική δυνατότητα ασφαλούς και νόμιμης εγκατάστασης.

15. Πέντε συχνά λάθη κατά την επιλογή

1. Επιλογή μόνο με βάση την τιμή αγοράς.
Αγνοούνται οι εργασίες εγκατάστασης και ο πρόσθετος εξοπλισμός.

2. Υποτίμηση του κινδύνου παγετού.
Ιδιαίτερα σε εξωτερικές υδραυλικές σωληνώσεις Monobloc.

3. Σύγκριση διαφορετικών συνθηκών απόδοσης.
Δεν είναι σωστό να συγκρίνουμε COP ή θερμική ισχύ από διαφορετικές θερμοκρασίες δοκιμής.

4. Αγνόηση των περιορισμών σωληνώσεων.
Σε Split πρέπει να ελέγχονται τα επιτρεπόμενα μήκη και οι υψομετρικές διαφορές. Σε Monobloc χρειάζεται έλεγχος υδραυλικών απωλειών και θερμομόνωσης.

5. Επιλογή χωρίς μελέτη θερμικών απωλειών.
Η σωστή διαστασιολόγηση είναι σημαντικότερη από την εμπορική ονομασία της διάταξης.

16. Συχνές ερωτήσεις

Είναι καλύτερη η Monobloc από τη Split;

Όχι απαραίτητα. Η κατάλληλη επιλογή εξαρτάται από το κτίριο, το κλίμα, την εγκατάσταση και τα χαρακτηριστικά του μοντέλου.

Η Monobloc χρειάζεται γλυκόλη;

Όχι σε όλες τις περιπτώσεις. Η αντιπαγετική προστασία πρέπει να σχεδιάζεται σύμφωνα με τις οδηγίες του κατασκευαστή.

Η Split καταναλώνει λιγότερο ρεύμα;

Δεν ισχύει γενικά. Πρέπει να συγκρίνονται οι πραγματικές επιδόσεις συγκεκριμένων μοντέλων στις ίδιες συνθήκες.

Μπορεί μια Monobloc να συνδεθεί με δοχείο αδρανείας;

Ναι, εφόσον απαιτείται από τη μελέτη ή τις οδηγίες του κατασκευαστή.

Η Split χρειάζεται ειδικό τεχνικό;

Η εγκατάσταση και οι εργασίες στο ψυκτικό κύκλωμα απαιτούν κατάλληλη τεχνική επάρκεια και τις προβλεπόμενες πιστοποιήσεις.

Ποια είναι καλύτερη για πολύ κρύες περιοχές;

Η επιλογή πρέπει να βασίζεται στη θερμική ισχύ και στην απόδοση στις χαμηλές θερμοκρασίες σχεδιασμού, καθώς και στην αντιπαγετική προστασία της εγκατάστασης.

Μπορεί μια Split να παράγει ζεστό νερό χρήσης;

Ναι, εφόσον το υποστηρίζει το μοντέλο και έχει εγκατασταθεί ο κατάλληλος εξοπλισμός.

Συμπέρασμα

Οι αντλίες θερμότητας Monobloc και Split χρησιμοποιούν την ίδια βασική αρχή λειτουργίας, αλλά διαφέρουν σημαντικά στη διάταξη των εξαρτημάτων και στον τρόπο σύνδεσης με το κτίριο.

Η Monobloc μπορεί να απλοποιήσει ορισμένες εργασίες εγκατάστασης, απαιτεί όμως ιδιαίτερη προσοχή στις εξωτερικές υδραυλικές σωληνώσεις και στην αντιπαγετική προστασία.

Η Split τοποθετεί συνήθως τον κύριο εναλλάκτη ψυκτικού-νερού στο εσωτερικό του κτιρίου, αλλά απαιτεί σωστή εγκατάσταση ψυκτικών γραμμών.

Η σωστή επιλογή δεν γίνεται με βάση το όνομα Monobloc ή Split, αλλά με βάση τη μελέτη, τα τεχνικά χαρακτηριστικά, την ασφάλεια και το συνολικό κόστος εγκατάστασης.
