Αντιστάθμιση θέρμανσης: Αισθητήρες, καμπύλη θέρμανσης και σωστή ρύθμιση

Η αντιστάθμιση θέρμανσης αποτελεί έναν από τους σημαντικότερους τρόπους αυτοματοποιημένου ελέγχου της θερμοκρασίας νερού σε μια εγκατάσταση κεντρικής θέρμανσης. Αντί το σύστημα να λειτουργεί συνεχώς με την ίδια θερμοκρασία προσαγωγής, προσαρμόζει τη θερμοκρασία του νερού ανάλογα με τις εξωτερικές και, σε ορισμένες περιπτώσεις, τις εσωτερικές συνθήκες.

Η λειτουργία αυτή χρησιμοποιείται σε εγκαταστάσεις με λέβητες, αντλίες θερμότητας, θερμαντικά σώματα και ενδοδαπέδια θέρμανση.

Όταν ρυθμίζεται σωστά, μπορεί να βελτιώσει τη θερμική άνεση, να περιορίσει τις άσκοπα υψηλές θερμοκρασίες νερού και να βοηθήσει το σύστημα θέρμανσης να λειτουργεί αποδοτικότερα.

Ωστόσο, η αντιστάθμιση δεν αποτελεί μία ρύθμιση που είναι ίδια για όλα τα κτίρια. Η κατάλληλη καμπύλη εξαρτάται από τις θερμικές απώλειες, τα θερμαντικά σώματα, τις απαιτήσεις των χώρων και τον τύπο της πηγής θερμότητας.

Στον οδηγό του Thermosphere.gr εξετάζουμε τον τρόπο λειτουργίας της αντιστάθμισης, τον ρόλο των αισθητήρων, τη σημασία της καμπύλης θέρμανσης και τη μεθοδολογία σωστής ρύθμισης.

1. Τι είναι η αντιστάθμιση θέρμανσης;

Η αντιστάθμιση θέρμανσης είναι μια μέθοδος ελέγχου κατά την οποία η επιθυμητή θερμοκρασία προσαγωγής του νερού προσαρμόζεται με βάση τις εξωτερικές συνθήκες.

Η βασική αρχή είναι απλή:

Όσο μειώνεται η εξωτερική θερμοκρασία, τόσο αυξάνονται συνήθως οι θερμικές απώλειες του κτιρίου. Για να καλυφθούν αυτές οι απώλειες, το σύστημα μπορεί να χρειάζεται υψηλότερη θερμοκρασία νερού.

Αντίθετα, όταν ο εξωτερικός αέρας είναι θερμότερος, οι ανάγκες θέρμανσης μειώνονται και μπορεί να επαρκεί χαμηλότερη θερμοκρασία προσαγωγής.

Η σχέση αυτή περιγράφεται από την καμπύλη θέρμανσης.

Η αντιστάθμιση δεν μετρά απευθείας τις πραγματικές θερμικές απώλειες του κτιρίου. Χρησιμοποιεί ένα μοντέλο ελέγχου που εκτιμά την απαιτούμενη θερμοκρασία νερού βάσει των διαθέσιμων μετρήσεων και ρυθμίσεων.

2. Πώς λειτουργεί η αντιστάθμιση στην πράξη;

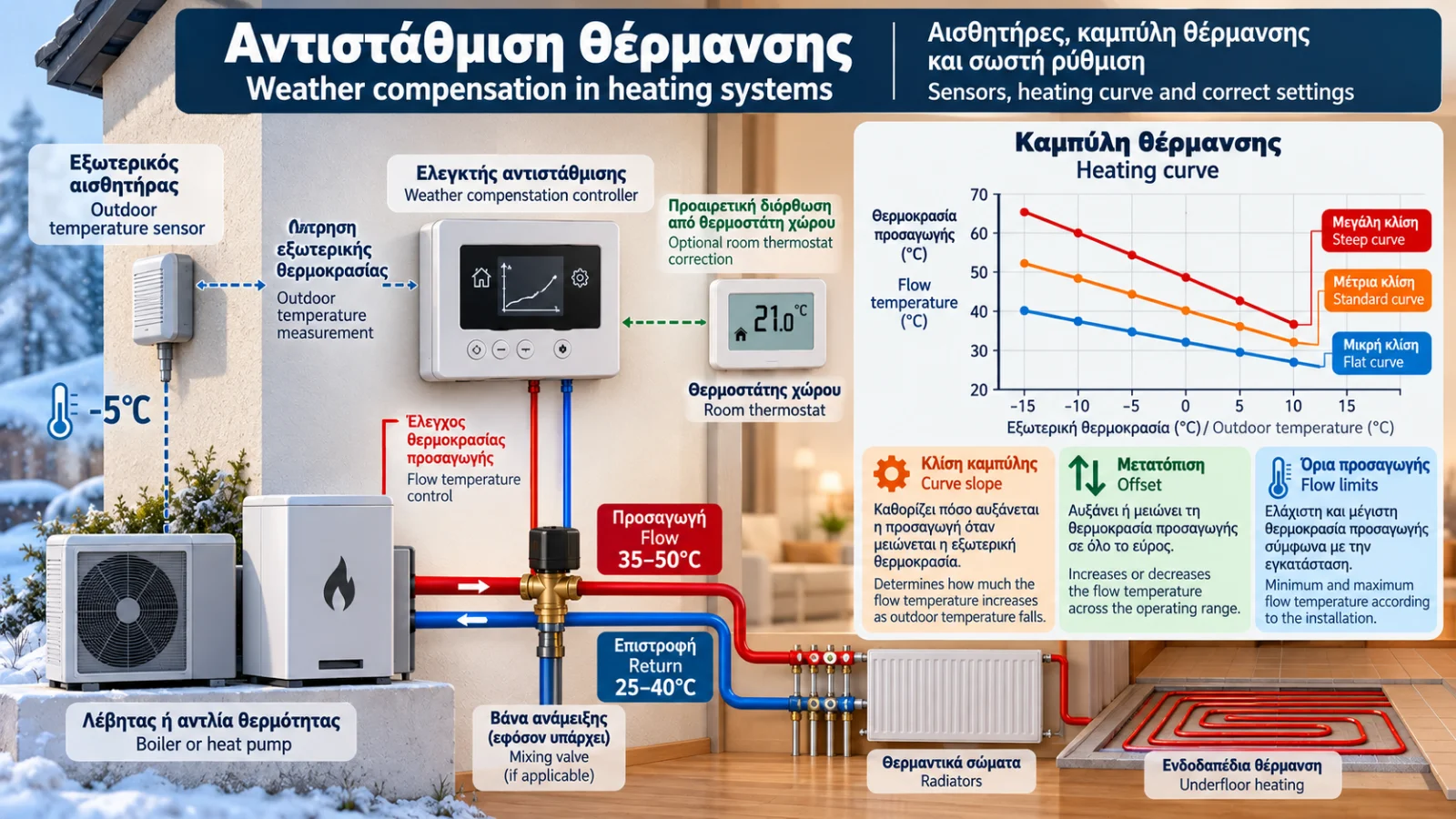

Ένας ελεγκτής αντιστάθμισης λαμβάνει τη θερμοκρασία από έναν εξωτερικό αισθητήρα και υπολογίζει την επιθυμητή θερμοκρασία προσαγωγής σύμφωνα με την επιλεγμένη καμπύλη.

Στη συνέχεια, ανάλογα με τη σχεδίαση της εγκατάστασης, μπορεί να ελέγχει:

• Τη θερμοκρασία νερού που παράγει ο λέβητας.

• Την επιθυμητή θερμοκρασία προσαγωγής μιας αντλίας θερμότητας.

• Μια ηλεκτροκίνητη τρίοδη ή τετράοδη βάνα ανάμειξης.

• Τη λειτουργία κυκλοφορητών και κυκλωμάτων θέρμανσης, εφόσον το υποστηρίζει ο αυτοματισμός.

Για παράδειγμα, μια εγκατάσταση μπορεί να χρειάζεται νερό 35°C όταν η εξωτερική θερμοκρασία είναι 12°C, αλλά νερό 45°C όταν η εξωτερική θερμοκρασία πέσει στους 2°C.

Οι τιμές αυτές είναι αποκλειστικά ενδεικτικές. Δεν αποτελούν γενική καμπύλη για όλα τα κτίρια.

3. Τι είναι η καμπύλη θέρμανσης;

Η καμπύλη θέρμανσης περιγράφει τη σχέση μεταξύ εξωτερικής θερμοκρασίας και επιθυμητής θερμοκρασίας προσαγωγής.

Συνήθως παρουσιάζεται σε διάγραμμα με:

• Οριζόντιο άξονα: εξωτερική θερμοκρασία.

• Κατακόρυφο άξονα: θερμοκρασία προσαγωγής.

Καθώς η εξωτερική θερμοκρασία μειώνεται, η επιθυμητή θερμοκρασία προσαγωγής αυξάνεται.

Σε αρκετούς ελεγκτές, ο χρήστης μπορεί να ρυθμίσει την κλίση και τη μετατόπιση της καμπύλης.

Άλλοι ελεγκτές χρησιμοποιούν προκαθορισμένες καμπύλες ή επιτρέπουν την εισαγωγή συγκεκριμένων σημείων λειτουργίας.

Δεν χρησιμοποιούν όλοι οι κατασκευαστές την ίδια αριθμητική κλίμακα ή τον ίδιο τρόπο παραμετροποίησης.

4. Παράδειγμα καμπύλης θέρμανσης

Ο παρακάτω πίνακας δείχνει μια υποθετική σχέση εξωτερικής θερμοκρασίας και επιθυμητής θερμοκρασίας προσαγωγής.

Πρόκειται για παράδειγμα εκπαιδευτικού χαρακτήρα, όχι για συνιστώμενες ρυθμίσεις.

Στην πραγματικότητα, μια ενδοδαπέδια εγκατάσταση μπορεί να χρειάζεται σημαντικά χαμηλότερες θερμοκρασίες, ενώ ένα σύστημα με συγκεκριμένα θερμαντικά σώματα μπορεί να απαιτεί διαφορετικές τιμές.

Επιπλέον, αρκετοί ελεγκτές εφαρμόζουν όρια, μη γραμμικές καμπύλες ή λειτουργία διακοπής θέρμανσης όταν η εξωτερική θερμοκρασία είναι αρκετά υψηλή.

5. Τι σημαίνει κλίση της καμπύλης;

Η κλίση καθορίζει πόσο έντονα μεταβάλλεται η επιθυμητή θερμοκρασία προσαγωγής όταν αλλάζει η εξωτερική θερμοκρασία.

Μια πιο απότομη καμπύλη αυξάνει περισσότερο τη θερμοκρασία νερού καθώς ο εξωτερικός αέρας γίνεται ψυχρότερος.

Μια πιο ήπια καμπύλη μεταβάλλει τη θερμοκρασία προσαγωγής λιγότερο.

Πότε μπορεί να χρειάζεται αλλαγή κλίσης;

Εάν το κτίριο διατηρεί ικανοποιητική θερμοκρασία τις ήπιες ημέρες αλλά κρυώνει όταν επικρατεί έντονο ψύχος, μπορεί να χρειάζεται μεγαλύτερη κλίση.

Αντίθετα, εάν οι χώροι υπερθερμαίνονται κυρίως όταν η εξωτερική θερμοκρασία πέφτει πολύ, η καμπύλη μπορεί να είναι υπερβολικά απότομη.

Πριν αλλάξει η κλίση, πρέπει να αποκλειστούν άλλες αιτίες, όπως ανεπαρκής παροχή νερού, αέρας στο κύκλωμα ή ακατάλληλη λειτουργία θερμοστατικών βαλβίδων.

6. Τι σημαίνει μετατόπιση της καμπύλης;

Η μετατόπιση, που συχνά αναφέρεται ως offset ή parallel shift, αυξάνει ή μειώνει τη θερμοκρασία προσαγωγής σε μεγάλο μέρος του εύρους λειτουργίας.

Για παράδειγμα, εάν ένα κτίριο είναι σταθερά λίγο ψυχρότερο από το επιθυμητό τόσο σε ήπιες όσο και σε κρύες ημέρες, μπορεί να χρειάζεται μετατόπιση της καμπύλης προς τα πάνω.

Αντίστοιχα, εάν το κτίριο είναι σταθερά θερμότερο από το επιθυμητό, μπορεί να χρειάζεται μετατόπιση προς τα κάτω.

Η ακριβής λειτουργία εξαρτάται από τον κατασκευαστή και το λογισμικό του ελεγκτή.

7. Ποιος είναι ο ρόλος του εξωτερικού αισθητήρα;

Ο εξωτερικός αισθητήρας μετρά τη θερμοκρασία περιβάλλοντος και παρέχει στον ελεγκτή μία από τις βασικές εισόδους υπολογισμού.

Η σωστή τοποθέτησή του είναι σημαντική.

Γενικά, πρέπει να αποφεύγονται σημεία που επηρεάζονται από:

• Άμεση ηλιακή ακτινοβολία.

• Απορροή θερμού αέρα από ανοίγματα.

• Καμινάδες ή άλλες πηγές θερμότητας.

• Τοπική θερμότητα από μηχανήματα.

• Θέσεις που δεν αντιπροσωπεύουν την εξωτερική θερμοκρασία.

Σε πολλές εγκαταστάσεις επιλέγεται βόρεια ή βορειοδυτική όψη, όταν αυτό προβλέπεται από τον κατασκευαστή.

Η ακριβής θέση και το ύψος εγκατάστασης πρέπει να ακολουθούν τις επίσημες οδηγίες του αισθητήρα και του συστήματος ελέγχου.

8. Χρειάζεται και αισθητήρας εσωτερικού χώρου;

Όχι πάντα.

Η βασική αντιστάθμιση μπορεί να λειτουργεί μόνο με εξωτερικό αισθητήρα και αισθητήρα θερμοκρασίας νερού.

Ωστόσο, ορισμένοι ελεγκτές χρησιμοποιούν και εσωτερικό αισθητήρα ή θερμοστάτη χώρου για πρόσθετη διόρθωση.

Η λειτουργία αυτή μπορεί να βοηθά στην αντιμετώπιση επιδράσεων που δεν αποτυπώνονται πλήρως από την εξωτερική θερμοκρασία, όπως:

• Ηλιακά κέρδη.

• Θερμότητα από εσωτερικές δραστηριότητες.

• Μεταβολές στη χρήση του κτιρίου.

• Αποκλίσεις μεταξύ υπολογισμένης και πραγματικής θερμοκρασίας χώρου.

Η ένταση της διόρθωσης πρέπει να ρυθμίζεται κατάλληλα, ώστε να μην προκαλούνται υπερβολικές μεταβολές της θερμοκρασίας προσαγωγής.

9. Αντιστάθμιση σε λέβητα συμπύκνωσης

Σε έναν συμβατό λέβητα συμπύκνωσης, η αντιστάθμιση μπορεί να μεταβάλλει την επιθυμητή θερμοκρασία προσαγωγής ανάλογα με την εξωτερική θερμοκρασία.

Η λειτουργία με χαμηλότερες θερμοκρασίες νερού, όταν αυτές επαρκούν για τη θέρμανση του κτιρίου, μπορεί να βοηθήσει στη διατήρηση χαμηλότερης θερμοκρασίας επιστροφής.

Αυτό είναι σημαντικό επειδή η συμπύκνωση των υδρατμών των καυσαερίων ευνοείται από χαμηλότερες θερμοκρασίες επιστροφής.

Ωστόσο, η πραγματική απόδοση εξαρτάται από τη λειτουργία του λέβητα, το καύσιμο, το υδραυλικό κύκλωμα και τις συνθήκες εγκατάστασης.

Η αντιστάθμιση δεν εγγυάται από μόνη της συγκεκριμένο ποσοστό εξοικονόμησης.

10. Αντιστάθμιση σε αντλία θερμότητας

Στις αντλίες θερμότητας, η θερμοκρασία προσαγωγής επηρεάζει σημαντικά την ενεργειακή απόδοση.

Γενικά, όταν μια αντλία θερμότητας μπορεί να καλύπτει τις ανάγκες θέρμανσης με χαμηλότερη θερμοκρασία νερού, συχνά λειτουργεί με ευνοϊκότερο συντελεστή απόδοσης.

Η αντιστάθμιση επιτρέπει στην αντλία να προσαρμόζει την επιθυμητή θερμοκρασία προσαγωγής ανάλογα με τις εξωτερικές συνθήκες.

Ωστόσο, η καμπύλη πρέπει να εξασφαλίζει επαρκή θέρμανση και στις χαμηλότερες θερμοκρασίες σχεδιασμού.

Μια υπερβολικά χαμηλή καμπύλη μπορεί να οδηγήσει σε ανεπαρκή θέρμανση χώρων.

Μια υπερβολικά υψηλή καμπύλη μπορεί να αυξήσει την κατανάλωση ηλεκτρικής ενέργειας.

11. Αντιστάθμιση με θερμαντικά σώματα

Σε εγκαταστάσεις με θερμαντικά σώματα, η απαιτούμενη θερμοκρασία νερού εξαρτάται από:

• Το μέγεθος και τον τύπο των σωμάτων.

• Τις θερμικές απώλειες κάθε χώρου.

• Τη θερμοκρασία εσωτερικού αέρα.

• Την παροχή νερού.

• Τη θερμοκρασία επιστροφής.

Τα μεγαλύτερα ή κατάλληλα διαστασιολογημένα σώματα μπορούν συχνά να αποδίδουν την απαιτούμενη θερμότητα με χαμηλότερες θερμοκρασίες προσαγωγής.

Αντίθετα, εγκαταστάσεις με μικρότερα σώματα ενδέχεται να χρειάζονται υψηλότερη θερμοκρασία νερού σε συνθήκες έντονου ψύχους.

Η σωστή καμπύλη πρέπει να ανταποκρίνεται στα χαρακτηριστικά των θερμαντικών σωμάτων και όχι μόνο στην εξωτερική θερμοκρασία.

12. Αντιστάθμιση στην ενδοδαπέδια θέρμανση

Η ενδοδαπέδια θέρμανση λειτουργεί συνήθως με χαμηλότερες θερμοκρασίες προσαγωγής από πολλές συμβατικές εγκαταστάσεις θερμαντικών σωμάτων.

Παρουσιάζει επίσης σημαντική θερμική αδράνεια.

Αυτό σημαίνει ότι οι αλλαγές θερμοκρασίας στο νερό δεν μεταφέρονται πάντοτε άμεσα στη θερμοκρασία του χώρου.

Η αντιστάθμιση μπορεί να είναι ιδιαίτερα χρήσιμη, επειδή επιτρέπει πιο σταδιακή προσαρμογή στις εξωτερικές συνθήκες.

Πρέπει όμως να τηρούνται τα όρια θερμοκρασίας που προβλέπονται για το δάπεδο, τα υλικά κατασκευής και την εγκατάσταση.

Η αύξηση της καμπύλης χωρίς έλεγχο μπορεί να προκαλέσει υπερθέρμανση του δαπέδου ή των χώρων.

13. Αντιστάθμιση και θερμοστάτης χώρου: Πώς συνεργάζονται;

Ο θερμοστάτης χώρου και η αντιστάθμιση δεν εκτελούν απαραίτητα την ίδια λειτουργία.

Η αντιστάθμιση καθορίζει κυρίως την επιθυμητή θερμοκρασία νερού με βάση τις εξωτερικές συνθήκες.

Ο θερμοστάτης χώρου παρακολουθεί τη θερμοκρασία του εσωτερικού χώρου.

Ανάλογα με τη σχεδίαση, ο θερμοστάτης μπορεί:

• Να ενεργοποιεί ή να διακόπτει τη ζήτηση θέρμανσης.

• Να περιορίζει την υπερθέρμανση του χώρου.

• Να διορθώνει την καμπύλη αντιστάθμισης.

• Να συνεργάζεται με σύστημα ελέγχου πολλαπλών ζωνών.

Σε ορισμένα συστήματα, η συνεχής διακοπή της ζήτησης από τον θερμοστάτη μπορεί να περιορίζει τα πλεονεκτήματα της αντιστάθμισης.

Για αυτό πρέπει να ακολουθείται η προτεινόμενη στρατηγική ελέγχου του κατασκευαστή.

14. Πώς ρυθμίζεται σωστά η καμπύλη θέρμανσης;

Η σωστή ρύθμιση απαιτεί σταδιακή διαδικασία και παρακολούθηση της συμπεριφοράς του κτιρίου.

Βήμα 1: Έλεγχος της εγκατάστασης

Πριν από τις αλλαγές πρέπει να επιβεβαιωθεί ότι:

• Οι κυκλοφορητές λειτουργούν σωστά.

• Δεν υπάρχουν σημαντικά προβλήματα κυκλοφορίας.

• Τα θερμαντικά σώματα ή τα κυκλώματα ενδοδαπέδιας λειτουργούν κανονικά.

• Οι αισθητήρες δίνουν λογικές ενδείξεις.

• Οι θερμοστάτες και οι βαλβίδες δεν εμποδίζουν τη σωστή αξιολόγηση.

Βήμα 2: Επιλογή αρχικής καμπύλης

Η αρχική ρύθμιση πρέπει να βασίζεται στις οδηγίες του κατασκευαστή και στα χαρακτηριστικά της εγκατάστασης.

Βήμα 3: Παρακολούθηση θερμοκρασίας χώρου

Ελέγχεται εάν οι χώροι διατηρούν την επιθυμητή θερμοκρασία σε διαφορετικές εξωτερικές συνθήκες.

Βήμα 4: Διόρθωση μετατόπισης

Εάν οι χώροι είναι σταθερά θερμότεροι ή ψυχρότεροι σε διαφορετικές καιρικές συνθήκες, εξετάζεται η μετατόπιση της καμπύλης.

Βήμα 5: Διόρθωση κλίσης

Εάν το πρόβλημα εμφανίζεται κυρίως όταν αλλάζει σημαντικά η εξωτερική θερμοκρασία, εξετάζεται η κλίση.

Βήμα 6: Αναμονή και επανεκτίμηση

Μετά από κάθε αλλαγή χρειάζεται επαρκής χρόνος για να σταθεροποιηθεί η θερμοκρασία των χώρων.

Σε εγκαταστάσεις με μεγάλη θερμική αδράνεια, η αξιολόγηση μπορεί να απαιτεί περισσότερο χρόνο.

Η ταυτόχρονη αλλαγή πολλών παραμέτρων δυσκολεύει τη διάγνωση.

15. Πώς καταλαβαίνουμε ότι η καμπύλη είναι λανθασμένη;

Ορισμένες ενδείξεις μπορούν να βοηθήσουν στην αξιολόγηση.

Ο πίνακας αποτελεί βοήθημα διάγνωσης και όχι απόδειξη συγκεκριμένης βλάβης.

Πριν αλλάξει η καμπύλη, πρέπει να αποκλειστούν προβλήματα αισθητήρων, κυκλοφορίας και υδραυλικής εξισορρόπησης.

16. Συχνά λάθη στην αντιστάθμιση θέρμανσης

Πολύ υψηλή καμπύλη

Το σύστημα παράγει θερμότερο νερό από όσο χρειάζεται σε αρκετές συνθήκες λειτουργίας.

Πολύ χαμηλή καμπύλη

Οι χώροι δεν καλύπτουν τις θερμικές απαιτήσεις τους, ιδιαίτερα σε χαμηλές εξωτερικές θερμοκρασίες.

Λανθασμένη θέση εξωτερικού αισθητήρα

Η ηλιακή ακτινοβολία ή μια τοπική πηγή θερμότητας μπορεί να επηρεάζει τη μέτρηση.

Συνεχείς αλλαγές ρυθμίσεων

Η θερμική αδράνεια δεν επιτρέπει πάντα άμεση αξιολόγηση.

Ακατάλληλα όρια προσαγωγής

Η μέγιστη και η ελάχιστη θερμοκρασία πρέπει να συμφωνούν με τις απαιτήσεις της πηγής θερμότητας και των θερμαντικών κυκλωμάτων.

Αγνόηση των θερμοστατικών βαλβίδων

Εάν πολλές βαλβίδες περιορίζουν συνεχώς τη ροή, μπορεί να δυσκολεύεται η αξιολόγηση της καμπύλης.

Ρύθμιση χωρίς έλεγχο υδραυλικής λειτουργίας

Η καμπύλη δεν μπορεί να διορθώσει από μόνη της ανεπαρκή κυκλοφορία ή λανθασμένη εξισορρόπηση.

17. Συχνές ερωτήσεις

Τι είναι η αντιστάθμιση θέρμανσης με απλά λόγια;

Είναι η αυτόματη προσαρμογή της θερμοκρασίας νερού θέρμανσης ανάλογα με τις εξωτερικές συνθήκες.

Η αντιστάθμιση μειώνει πάντα την κατανάλωση;

Όχι απαραίτητα. Μπορεί να βελτιώσει την απόδοση όταν ρυθμίζεται σωστά και συνεργάζεται με κατάλληλο εξοπλισμό, αλλά το πραγματικό όφελος εξαρτάται από την εγκατάσταση.

Χρειάζεται εξωτερικός αισθητήρας;

Στα κλασικά συστήματα αντιστάθμισης απαιτείται μέτρηση εξωτερικής θερμοκρασίας. Ορισμένοι σύγχρονοι ελεγκτές μπορεί να χρησιμοποιούν διαφορετικές πηγές δεδομένων, εφόσον το υποστηρίζουν.

Ποια είναι η καλύτερη καμπύλη θέρμανσης;

Δεν υπάρχει μία καμπύλη κατάλληλη για όλα τα κτίρια. Η επιλογή εξαρτάται από τις θερμικές απώλειες, τα θερμαντικά σώματα και τη λειτουργία της πηγής θερμότητας.

Είναι ίδια η αντιστάθμιση σε λέβητα και αντλία θερμότητας;

Η βασική αρχή είναι παρόμοια, αλλά οι επιθυμητές θερμοκρασίες και οι στρατηγικές λειτουργίας μπορεί να διαφέρουν σημαντικά.

Πρέπει να καταργήσω τον θερμοστάτη χώρου όταν χρησιμοποιώ αντιστάθμιση;

Όχι απαραίτητα. Πολλά συστήματα συνδυάζουν αντιστάθμιση με έλεγχο θερμοκρασίας χώρου. Η σωστή συνεργασία εξαρτάται από τον κατασκευαστή και τη σχεδίαση της εγκατάστασης.

Συμπέρασμα

Η αντιστάθμιση θέρμανσης επιτρέπει στο σύστημα να προσαρμόζει τη θερμοκρασία προσαγωγής στις πραγματικές συνθήκες λειτουργίας, αντί να χρησιμοποιεί συνεχώς μία σταθερή υψηλή τιμή.

Η καμπύλη θέρμανσης, η θέση του εξωτερικού αισθητήρα και η συνεργασία με τους θερμοστάτες χώρου αποτελούν βασικούς παράγοντες επιτυχίας.

Η σωστή ρύθμιση δεν επιτυγχάνεται με αυθαίρετες τιμές, αλλά με βάση την τεχνική τεκμηρίωση, τα χαρακτηριστικά του κτιρίου και τη σταδιακή παρακολούθηση της εγκατάστασης.

Στόχος δεν είναι η χαμηλότερη δυνατή θερμοκρασία νερού ανεξαρτήτως συνθηκών, αλλά η χαμηλότερη κατάλληλη θερμοκρασία που καλύπτει αξιόπιστα τις ανάγκες θέρμανσης.

Τεχνικές πηγές και περαιτέρω ανάγνωση

• EN 12098 (σειρά προτύπων): Controls for heating systems.

• EN ISO 52120-1: Energy performance of buildings — Contribution of building automation, controls and building management.

• CIBSE Guide H: Building Control Systems.

• Επίσημα εγχειρίδια κατασκευαστών λεβήτων, αντλιών θερμότητας και ελεγκτών αντιστάθμισης: Για τις επιτρεπόμενες καμπύλες, τις θέσεις αισθητήρων και τις παραμέτρους λειτουργίας.

Τεχνική σημείωση: Οι ενδεικτικές θερμοκρασίες του άρθρου δεν αποτελούν οδηγίες παραμετροποίησης συγκεκριμένου μοντέλου. Οι ρυθμίσεις πρέπει να προσαρμόζονται στην εγκατάσταση και να τηρούν τις οδηγίες του κατασκευαστή.
