Αντικατάσταση κυκλοφορητή θέρμανσης: Πότε χρειάζεται, πώς επιλέγουμε νέο και τι προσέχουμε
Ο κυκλοφορητής θέρμανσης είναι ένα από τα σημαντικότερα εξαρτήματα ενός υδραυλικού συστήματος θέρμανσης. Η λειτουργία του εξασφαλίζει τη μεταφορά του νερού από την πηγή θερμότητας προς τα θερμαντικά σώματα, την ενδοδαπέδια θέρμανση ή άλλα κυκλώματα.
Όταν παρουσιάζει προβλήματα, μπορεί να μειωθεί η απόδοση της θέρμανσης, να εμφανιστούν θόρυβοι ή να διακοπεί η κυκλοφορία του νερού.
Ωστόσο, δεν απαιτεί κάθε πρόβλημα αντικατάσταση. Σε αρκετές περιπτώσεις η αιτία βρίσκεται σε ακατάλληλες ρυθμίσεις, εγκλωβισμένο αέρα, βαλβίδες ή άλλα εξαρτήματα του συστήματος.
Πότε χρειάζεται λοιπόν πραγματικά αλλαγή ο κυκλοφορητής και ποια χαρακτηριστικά πρέπει να έχει ο καινούργιος;
1. Πότε χρειάζεται αντικατάσταση ο κυκλοφορητής;
Η αντικατάσταση μπορεί να είναι απαραίτητη όταν ο κυκλοφορητής έχει υποστεί βλάβη που δεν μπορεί να επισκευαστεί με ασφάλεια ή όταν η επισκευή δεν είναι οικονομικά συμφέρουσα.
Ενδεικτικές περιπτώσεις είναι:
Σοβαρή μηχανική φθορά.
Βλάβη του κινητήρα.
Μη επισκευάσιμη ηλεκτρονική δυσλειτουργία.
Επαναλαμβανόμενη αδυναμία εκκίνησης.
Διαρροή από εξάρτημα που δεν μπορεί να αποκατασταθεί.
Έλλειψη διαθέσιμων ανταλλακτικών.
Ανεπαρκής απόδοση για τις απαιτήσεις της εγκατάστασης.
Η τελική απόφαση πρέπει να βασίζεται σε τεχνική διάγνωση και όχι μόνο στην ηλικία του κυκλοφορητή.
2. Ποια συμπτώματα δείχνουν πιθανή βλάβη;
Ένας προβληματικός κυκλοφορητής μπορεί να εμφανίζει διαφορετικά συμπτώματα.
Δεν ξεκινά: Πιθανή ηλεκτρική, ηλεκτρονική ή μηχανική δυσλειτουργία.
Βουίζει αλλά δεν κυκλοφορεί νερό: Πιθανή εμπλοκή, αέρας ή ανεπαρκής κυκλοφορία.
Κάνει έντονο μεταλλικό θόρυβο: Πιθανή μηχανική φθορά.
Σταματά επανειλημμένα: Πιθανή ενεργοποίηση προστασίας ή σφάλμα λειτουργίας.
Παρουσιάζει διαρροή: Πιθανό πρόβλημα στεγανοποίησης ή σώματος.
Τα σώματα δεν ζεσταίνονται: Πιθανή ανεπαρκής κυκλοφορία, η οποία όμως μπορεί να οφείλεται και σε άλλα σημεία του δικτύου.
Τα παραπάνω συμπτώματα δεν αποδεικνύουν από μόνα τους ότι απαιτείται αντικατάσταση.
3. Πότε δεν χρειάζεται αλλαγή;
Δεν είναι σωστό να αντικαθίσταται ο κυκλοφορητής χωρίς να έχει εντοπιστεί η πραγματική αιτία του προβλήματος.
Για παράδειγμα, ανεπαρκής θέρμανση μπορεί να οφείλεται σε:
Εγκλωβισμένο αέρα.
Κλειστές ή προβληματικές βαλβίδες.
Φραγμένα φίλτρα.
Ακατάλληλες ρυθμίσεις.
Χαμηλή πίεση πλήρωσης.
Υδραυλική ανισορροπία.
Πρόβλημα στον λέβητα ή στην αντλία θερμότητας.
Η αντικατάσταση ενός λειτουργικού κυκλοφορητή δεν θα αποκαταστήσει απαραίτητα τέτοιου είδους προβλήματα.
4. Πόσα χρόνια διαρκεί ένας κυκλοφορητής;
Δεν υπάρχει μία συγκεκριμένη διάρκεια ζωής που να ισχύει για όλους τους κυκλοφορητές.
Η αντοχή εξαρτάται από:
Την ποιότητα και τον τύπο του εξοπλισμού.
Τις ώρες λειτουργίας.
Τη θερμοκρασία νερού.
Την ποιότητα του νερού.
Τις συνθήκες πίεσης.
Τη σωστή εγκατάσταση.
Την παρουσία αέρα και ακαθαρσιών.
Ένας κυκλοφορητής μπορεί να λειτουργεί για πολλά χρόνια χωρίς σοβαρά προβλήματα, ενώ άλλος να παρουσιάσει πρόωρη φθορά λόγω δυσμενών συνθηκών.
Η ηλικία αποτελεί παράγοντα αξιολόγησης, όχι από μόνη της κριτήριο αντικατάστασης.
5. Πώς επιλέγουμε τον κατάλληλο νέο κυκλοφορητή;
Η επιλογή πρέπει να βασίζεται στις υδραυλικές απαιτήσεις της εγκατάστασης.
Τα δύο βασικά χαρακτηριστικά είναι:
Παροχή (Q): Η ποσότητα νερού που πρέπει να κυκλοφορεί, συνήθως σε m³/h.
Μανομετρικό ύψος (H): Η απαιτούμενη διαφορική πίεση εκφρασμένη ως ύψος στήλης νερού, συνήθως σε μέτρα.
Ο νέος κυκλοφορητής πρέπει να μπορεί να καλύπτει το απαιτούμενο σημείο λειτουργίας, δηλαδή τον κατάλληλο συνδυασμό παροχής και μανομετρικού.
Δεν αρκεί να επιλεγεί μοντέλο με μεγαλύτερη ονομαστική απόδοση.
Ένας υπερβολικά ισχυρός κυκλοφορητής μπορεί να αυξήσει τη διαφορική πίεση, τον θόρυβο και την ηλεκτρική κατανάλωση, εφόσον δεν ελέγχεται κατάλληλα.
6. Τι σημαίνουν οι ενδείξεις 25-40 και 25-60;
Σε πολλούς κυκλοφορητές συναντάμε ενδείξεις όπως 25-40 και 25-60.
Στη συνηθισμένη ονοματολογία αρκετών κατασκευαστών:
25: Αναφέρεται σε ονομαστικό μέγεθος σύνδεσης ή υδραυλικής διάστασης.
40: Συνδέεται με ονομαστική κατηγορία μανομετρικού περίπου 4 μέτρων.
60: Συνδέεται με ονομαστική κατηγορία μανομετρικού περίπου 6 μέτρων.
Η ακριβής σημασία εξαρτάται από τη σειρά και τον κατασκευαστή.
Σημαντικό είναι ότι ένας κυκλοφορητής με ένδειξη 25-60 δεν παρέχει απαραίτητα μανομετρικό 6 μέτρων σε οποιαδήποτε παροχή.
Η πραγματική απόδοση προκύπτει από τη χαρακτηριστική καμπύλη του μοντέλου.
Επομένως, δεν πρέπει να θεωρούμε ότι ένας 25-60 αντικαθιστά αυτόματα έναν 25-40 χωρίς υδραυλικό έλεγχο.
7. Πρέπει ο καινούργιος κυκλοφορητής να έχει ίδιες διαστάσεις;
Κατά την αντικατάσταση πρέπει να ελέγχονται οι μηχανικές διαστάσεις και οι συνδέσεις.
Ιδιαίτερη σημασία έχουν:
Το μήκος εγκατάστασης μεταξύ των συνδέσεων.
Το μέγεθος και ο τύπος σύνδεσης.
Η διάταξη των σωληνώσεων.
Ο διαθέσιμος χώρος.
Ο επιτρεπόμενος προσανατολισμός.
Η πρόσβαση για συντήρηση.
Σε πολλές οικιακές εγκαταστάσεις συναντώνται κυκλοφορητές με μήκος εγκατάστασης 130 mm ή 180 mm.
Αυτές όμως δεν είναι οι μοναδικές διαθέσιμες διαστάσεις.
Ο νέος κυκλοφορητής πρέπει να είναι συμβατός με τις υπάρχουσες συνδέσεις ή να προβλεφθούν κατάλληλες τροποποιήσεις από τον εγκαταστάτη.

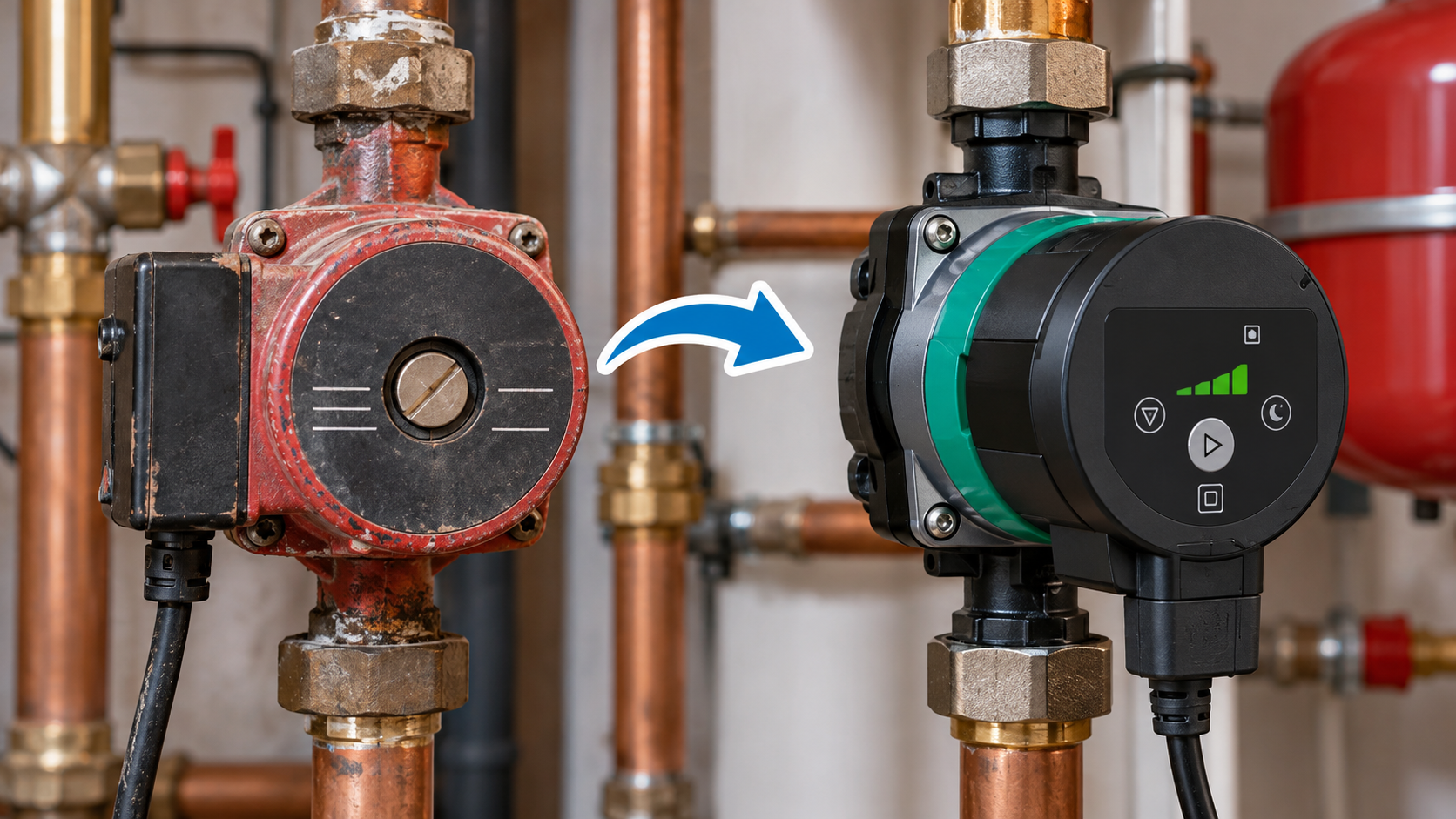

8. Μπορεί να αντικατασταθεί παλιός κυκλοφορητής με ηλεκτρονικό;
Σε πολλές περιπτώσεις ναι, εφόσον ο νέος ηλεκτρονικός κυκλοφορητής είναι κατάλληλος για την εγκατάσταση.
Οι σύγχρονοι ηλεκτρονικοί κυκλοφορητές μπορούν να προσφέρουν:
Χαμηλότερη ηλεκτρική κατανάλωση.
Μεταβλητή ταχύτητα λειτουργίας.
Έλεγχο διαφορικής πίεσης.
Καλύτερη προσαρμογή στη ζήτηση.
Πρόσθετες λειτουργίες διάγνωσης, ανάλογα με το μοντέλο.
Ωστόσο, πρέπει να επιβεβαιώνονται η υδραυλική απόδοση, οι συνδέσεις, η ηλεκτρική τροφοδοσία και η συμβατότητα με τους αυτοματισμούς.
Σε συστήματα με λέβητες ή αντλίες θερμότητας που ελέγχουν απευθείας τον κυκλοφορητή, η αντικατάσταση απαιτεί ιδιαίτερη προσοχή.
9. Επισκευή ή αντικατάσταση;
Η επιλογή εξαρτάται από τη φύση της βλάβης και το κόστος αποκατάστασης.
Μικρό πρόβλημα ρύθμισης: Έλεγχος και διόρθωση → Δεν απαιτείται απαραίτητα αντικατάσταση.
Εγκλωβισμένος αέρας: Έλεγχος εξαέρωσης → Δεν σημαίνει βλάβη κυκλοφορητή.
Φραγμένο φίλτρο: Συντήρηση δικτύου → Δεν απαιτείται απαραίτητα αλλαγή.
Βλάβη ηλεκτρονικής μονάδας: Έλεγχος δυνατότητας επισκευής → Πιθανή αντικατάσταση.
Σοβαρή μηχανική φθορά: Αξιολόγηση κόστους και ανταλλακτικών → Συχνά εξετάζεται αντικατάσταση.
Πολύ υψηλή κατανάλωση: Οικονομική αξιολόγηση → Πιθανή αναβάθμιση.
Η οικονομική σύγκριση πρέπει να περιλαμβάνει το κόστος εργασίας, ανταλλακτικών και νέου εξοπλισμού.
10. Πόσο κοστίζει η αντικατάσταση;
Το συνολικό κόστος αντικατάστασης εξαρτάται από:
Τον τύπο του κυκλοφορητή.
Την απαιτούμενη παροχή και το μανομετρικό.
Τις διαστάσεις και τις συνδέσεις.
Την πολυπλοκότητα της εγκατάστασης.
Τυχόν πρόσθετα εξαρτήματα.
Την εργασία εγκατάστασης.
Την πλήρωση, εξαέρωση και επαναρύθμιση.
Δεν υπάρχει μία ενιαία τιμή που να καλύπτει όλες τις περιπτώσεις.
Η επιλογή αποκλειστικά με βάση τη χαμηλότερη τιμή αγοράς μπορεί να οδηγήσει σε ακατάλληλο εξοπλισμό ή μεγαλύτερο κόστος λειτουργίας.
11. Τι πρέπει να ελέγχεται κατά την αντικατάσταση;
Ο τεχνικός πρέπει να αξιολογήσει:
Την πραγματική αιτία της βλάβης.
Την απαιτούμενη παροχή.
Το απαιτούμενο μανομετρικό.
Τις χαρακτηριστικές καμπύλες του νέου μοντέλου.
Το μήκος εγκατάστασης και τις συνδέσεις.
Τη σωστή φορά ροής.
Τον επιτρεπόμενο προσανατολισμό του κινητήρα.
Την ηλεκτρική συμβατότητα.
Την ποιότητα νερού και την κατάσταση των φίλτρων.
Τις απαιτήσεις των αυτοματισμών.
Μετά την αντικατάσταση απαιτούνται κατάλληλη πλήρωση, εξαέρωση, έλεγχος στεγανότητας και επιβεβαίωση της σωστής λειτουργίας.
12. Ποια λάθη πρέπει να αποφεύγονται;
Επιλογή μόνο από τον παλιό κωδικό: Πιθανή ασυμβατότητα → Έλεγχος πραγματικών χαρακτηριστικών.
Μεγαλύτερος κυκλοφορητής χωρίς μελέτη: Υπερβολική διαφορική πίεση → Σωστή διαστασιολόγηση.
Λάθος μήκος εγκατάστασης: Ασυμβατότητα συνδέσεων → Έλεγχος διαστάσεων.
Αντίθετη φορά ροής: Λανθασμένη κυκλοφορία → Έλεγχος βέλους στο σώμα.
Λάθος προσανατολισμός: Πιθανή πρόωρη φθορά → Τήρηση οδηγιών κατασκευαστή.
Ανεπαρκής εξαέρωση: Θόρυβος και προβλήματα λειτουργίας → Σωστή διαδικασία εκκίνησης.
Ακατάλληλες ρυθμίσεις: Μειωμένη απόδοση ή θόρυβος → Έλεγχος καμπύλης λειτουργίας.
13. Μπορεί να αλλάξει τον κυκλοφορητή ο ιδιοκτήτης;
Η αντικατάσταση κυκλοφορητή περιλαμβάνει εργασίες σε ηλεκτρικό και υδραυλικό εξοπλισμό.
Μπορεί να απαιτεί:
Ασφαλή ηλεκτρική απομόνωση.
Απομόνωση του υδραυλικού κυκλώματος.
Αποσυμπίεση.
Διαχείριση θερμού νερού.
Αποσυναρμολόγηση και στεγανοποίηση συνδέσεων.
Ηλεκτρική σύνδεση.
Πλήρωση και εξαέρωση.
Έλεγχο λειτουργίας.
Για λόγους ασφάλειας, η αντικατάσταση πρέπει να πραγματοποιείται από κατάλληλα καταρτισμένο επαγγελματία.
Ο ιδιοκτήτης μπορεί να συγκεντρώσει τα στοιχεία του υπάρχοντος κυκλοφορητή, να καταγράψει τα συμπτώματα και να ζητήσει τεχνική αξιολόγηση.
14. Συχνές ερωτήσεις
Πότε πρέπει να αλλάξω κυκλοφορητή θέρμανσης;
Όταν έχει επιβεβαιωθεί σοβαρή βλάβη, όταν η επισκευή δεν συμφέρει ή όταν ο υπάρχων κυκλοφορητής δεν καλύπτει τις ανάγκες του συστήματος.
Μπορώ να βάλω 25-60 αντί για 25-40;
Όχι αυτόματα. Πρέπει να ελεγχθούν οι χαρακτηριστικές καμπύλες, η απαιτούμενη παροχή, το μανομετρικό και οι συνθήκες λειτουργίας.
Μπορώ να αντικαταστήσω παλιό κυκλοφορητή με ηλεκτρονικό;
Συχνά ναι, εφόσον επιβεβαιωθεί η υδραυλική, μηχανική και ηλεκτρική συμβατότητα.
Πόσο διαρκεί ένας κυκλοφορητής;
Η διάρκεια ζωής εξαρτάται από την ποιότητα κατασκευής, τις ώρες λειτουργίας, το νερό, τη συντήρηση και τις συνθήκες εγκατάστασης.
Αν ο κυκλοφορητής βουίζει, χρειάζεται αλλαγή;
Όχι απαραίτητα. Το βουητό μπορεί να σχετίζεται με αέρα, κραδασμούς, ρυθμίσεις ή μηχανική δυσλειτουργία.
Συμφέρει η αντικατάσταση για εξοικονόμηση ρεύματος;
Μπορεί να συμφέρει, ιδιαίτερα όταν ο παλιός κυκλοφορητής λειτουργεί πολλές ώρες με υψηλή κατανάλωση. Χρειάζεται υπολογισμός του κόστους και της αναμενόμενης εξοικονόμησης.
Συμπέρασμα
Η αντικατάσταση κυκλοφορητή θέρμανσης πρέπει να γίνεται όταν υπάρχει τεχνικά τεκμηριωμένη ανάγκη ή σαφές λειτουργικό και οικονομικό όφελος.
Ο νέος κυκλοφορητής δεν επιλέγεται μόνο από την ονομασία του παλιού μοντέλου ή από το μέγιστο μανομετρικό του.
Απαιτείται έλεγχος της παροχής, του μανομετρικού, των διαστάσεων, των συνδέσεων και της συμβατότητας με την εγκατάσταση.
Η σωστή επιλογή και εγκατάσταση εξασφαλίζουν αξιόπιστη κυκλοφορία, κατάλληλη απόδοση και δυνατότητα περιορισμού της ηλεκτρικής κατανάλωσης.
Τεχνικές πηγές
Grundfos — Τεχνικά εγχειρίδια, χαρακτηριστικές καμπύλες και οδηγίες αντικατάστασης: https://www.grundfos.com
Wilo — Τεχνική τεκμηρίωση κυκλοφορητών και στοιχεία εγκατάστασης: https://wilo.com
Caleffi — Τεχνικές εκδόσεις για υδραυλικά δίκτυα και κυκλοφορητές: https://www.caleffi.com
Ευρωπαϊκή Επιτροπή — Κανονισμός (ΕΚ) 641/2009 για τις απαιτήσεις οικολογικού σχεδιασμού κυκλοφορητών και οι τροποποιήσεις του: https://eur-lex.europa.eu/eli/reg/2009/641/oj
Για αντικατάσταση συγκεκριμένου μοντέλου πρέπει να χρησιμοποιούνται οι επίσημες χαρακτηριστικές καμπύλες, τα τεχνικά στοιχεία και οι οδηγίες του κατασκευαστή.
