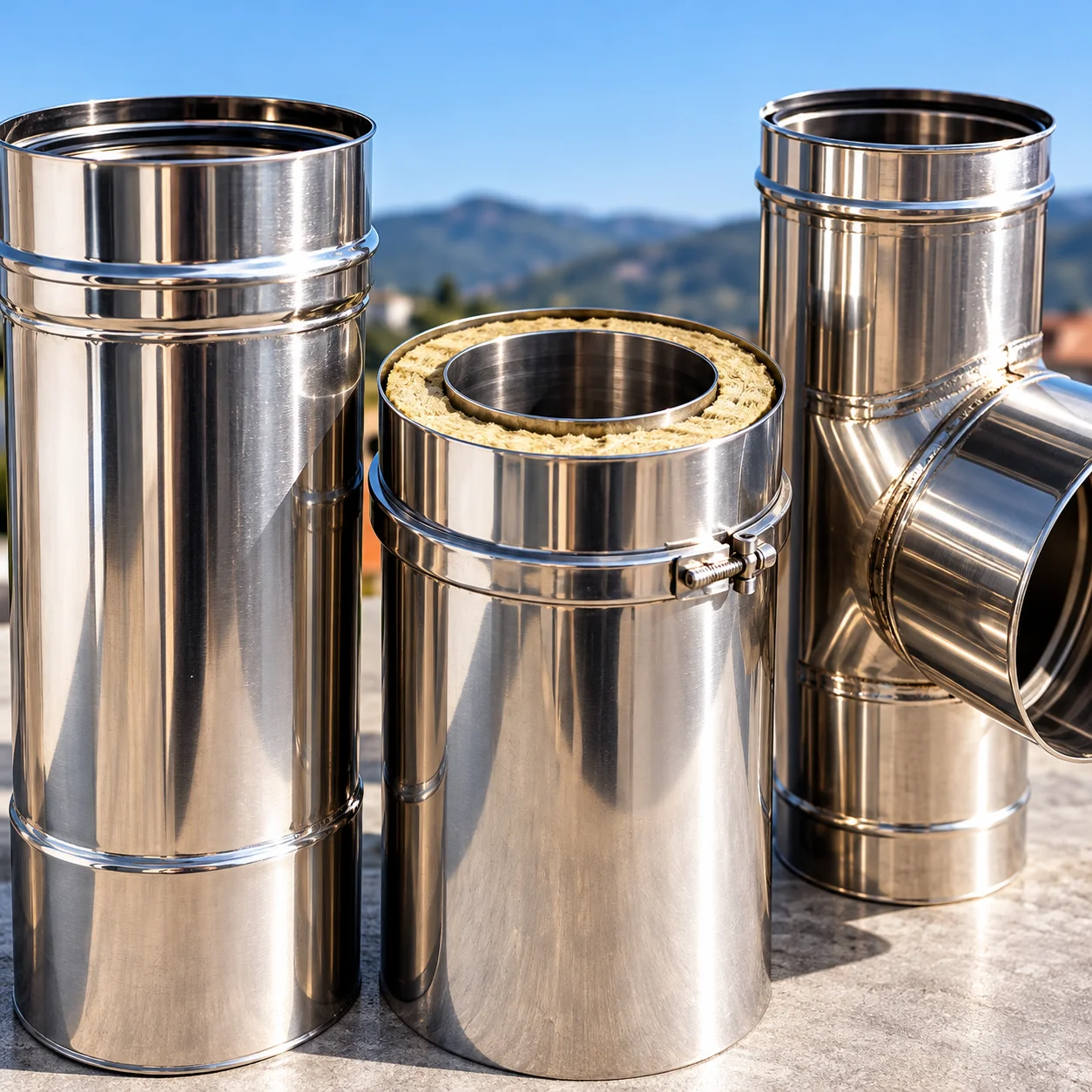

Ανοξείδωτη καμινάδα: Ποιότητες χάλυβα 304, 316L, 444 και σωστή επιλογή

Η ανοξείδωτη καμινάδα αποτελεί μια διαδεδομένη λύση για την απαγωγή καυσαερίων από λέβητες, σόμπες, τζάκια και άλλες συσκευές καύσης.

Οι μεταλλικές καπνοδόχοι προσφέρουν δυνατότητες προσαρμογής σε διαφορετικές εγκαταστάσεις, σχετικά μικρό βάρος και, ανάλογα με το σύστημα, ευκολία συναρμολόγησης και συντήρησης.

Ωστόσο, δεν έχουν όλες οι ανοξείδωτες καμινάδες την ίδια αντοχή ή τις ίδιες επιτρεπόμενες εφαρμογές.

Στην αγορά συναντώνται διαφορετικές ποιότητες ανοξείδωτου χάλυβα, όπως οι AISI 304, 316L και 444. Η επιλογή τους σχετίζεται με τη χημική σύσταση, τη συμπεριφορά στη διάβρωση και τις απαιτήσεις της εγκατάστασης.

Το σημαντικότερο είναι ότι η ποιότητα του χάλυβα από μόνη της δεν αποδεικνύει την καταλληλότητα μιας καμινάδας.

Για ασφαλή επιλογή πρέπει να εξετάζεται η πλήρης ταξινόμηση και η τεκμηρίωση του συγκεκριμένου προϊόντος.

Τι είναι ο ανοξείδωτος χάλυβας;

Ο ανοξείδωτος χάλυβας είναι κράμα σιδήρου που περιέχει τουλάχιστον περίπου 10,5% χρώμιο.

Το χρώμιο συμβάλλει στον σχηματισμό ενός λεπτού προστατευτικού στρώματος οξειδίου στην επιφάνεια του μετάλλου.

Το στρώμα αυτό περιορίζει τη διάβρωση υπό κατάλληλες συνθήκες.

Ωστόσο, ο όρος «ανοξείδωτος» δεν σημαίνει ότι το υλικό είναι άτρωτο στη διάβρωση.

Η αντοχή εξαρτάται από:

• Τη χημική σύσταση του κράματος.

• Τη θερμοκρασία λειτουργίας.

• Τη χημική σύσταση των συμπυκνωμάτων.

• Την παρουσία χλωριόντων και άλλων επιθετικών ουσιών.

• Τις συνθήκες υγρασίας.

• Την ποιότητα κατασκευής και συγκόλλησης.

• Τη συντήρηση και τη χρήση του συστήματος.

Για τον λόγο αυτό, διαφορετικές ποιότητες χάλυβα παρουσιάζουν διαφορετική συμπεριφορά.

Ανοξείδωτος χάλυβας AISI 304

Ο AISI 304 είναι ωστενιτικός ανοξείδωτος χάλυβας, γνωστός για τη γενικά καλή αντοχή του στη διάβρωση σε πολλές συνήθεις εφαρμογές.

Περιέχει χρώμιο και νικέλιο, τα οποία συμβάλλουν στις ιδιότητές του.

Πλεονεκτήματα

• Καλή γενική αντοχή στη διάβρωση σε κατάλληλα περιβάλλοντα.

• Καλή δυνατότητα διαμόρφωσης και συγκόλλησης.

• Ευρεία διαθεσιμότητα.

• Χρήση σε πολλές βιομηχανικές και κατασκευαστικές εφαρμογές.

Περιορισμοί

Ο AISI 304 δεν αποτελεί αυτόματα κατάλληλη επιλογή για κάθε σύστημα απαγωγής καυσαερίων.

Σε περιβάλλοντα με επιθετικά συμπυκνώματα ή αυξημένη παρουσία χλωριόντων, η αντοχή του μπορεί να είναι ανεπαρκής.

Επομένως, η χρήση του σε καμινάδα πρέπει να τεκμηριώνεται από την πιστοποιημένη εφαρμογή του συγκεκριμένου προϊόντος.

Ανοξείδωτος χάλυβας AISI 316L

Ο AISI 316L είναι επίσης ωστενιτικός ανοξείδωτος χάλυβας.

Σε σχέση με τον 304, περιέχει μολυβδαίνιο, το οποίο βελτιώνει την αντοχή σε ορισμένες μορφές τοπικής διάβρωσης, ιδιαίτερα σε περιβάλλοντα με χλωριόντα.

Το γράμμα L δηλώνει χαμηλή περιεκτικότητα σε άνθρακα, χαρακτηριστικό που συμβάλλει στη μείωση της ευαισθησίας σε ορισμένα προβλήματα διάβρωσης μετά από συγκόλληση.

Πλεονεκτήματα

• Βελτιωμένη αντοχή σε ορισμένα διαβρωτικά περιβάλλοντα σε σύγκριση με τον 304.

• Καλή συγκολλησιμότητα.

• Ευρεία χρήση σε εφαρμογές όπου απαιτείται αυξημένη αντοχή στη διάβρωση.

Περιορισμοί

Ο AISI 316L δεν είναι άτρωτος στη διάβρωση.

Η παρουσία επιθετικών συμπυκνωμάτων, η θερμοκρασία και οι πραγματικές συνθήκες λειτουργίας μπορούν να επηρεάσουν τη διάρκεια ζωής του.

Επιπλέον, η χρήση 316L δεν αποδεικνύει από μόνη της ότι μια καμινάδα είναι κατάλληλη για:

• Υγρή λειτουργία.

• Θετική πίεση.

• Συγκεκριμένη θερμοκρασιακή κλάση.

• Πυρκαγιά αιθάλης.

Όλα αυτά πρέπει να προκύπτουν από τη σχετική ταξινόμηση και τεκμηρίωση του συστήματος.

Ανοξείδωτος χάλυβας AISI 444

Ο AISI 444 είναι φερριτικός ανοξείδωτος χάλυβας.

Περιέχει χρώμιο και μολυβδαίνιο, ενώ η σύνθεσή του διαφέρει από εκείνη των ωστενιτικών χαλύβων 304 και 316L.

Ο συγκεκριμένος χάλυβας μπορεί να παρουσιάζει καλή αντοχή σε ορισμένα διαβρωτικά περιβάλλοντα και χρησιμοποιείται σε επιλεγμένες τεχνικές εφαρμογές.

Πλεονεκτήματα

• Καλή αντοχή στη διάβρωση για κατάλληλες συνθήκες χρήσης.

• Διαφορετική μεταλλουργική συμπεριφορά από τους ωστενιτικούς χάλυβες.

• Δυνατότητα χρήσης σε ειδικά σχεδιασμένα και αξιολογημένα συστήματα.

Περιορισμοί

Η καταλληλότητα του 444 εξαρτάται από τη συγκεκριμένη εφαρμογή και την ποιότητα κατασκευής.

Δεν είναι τεχνικά ορθό να θεωρείται ότι ο 444 είναι πάντοτε καλύτερος ή χειρότερος από τον 316L.

Η σύγκριση πρέπει να γίνεται με βάση το περιβάλλον λειτουργίας, τα δεδομένα διάβρωσης και την τεκμηρίωση του τελικού προϊόντος.

Σύγκριση AISI 304, 316L και 444

Σημαντικό: Ο πίνακας συγκρίνει γενικές ιδιότητες υλικών. Δεν αποτελεί πίνακα επιλογής καμινάδας ανά καύσιμο.

Πώς προκαλείται διάβρωση σε μια ανοξείδωτη καμινάδα;

Η διάβρωση μπορεί να εμφανιστεί όταν οι συνθήκες λειτουργίας υπερβαίνουν την αντοχή του υλικού.

Στα συστήματα απαγωγής καυσαερίων, σημαντικό ρόλο παίζουν τα συμπυκνώματα.

Όταν τα καυσαέρια ψύχονται αρκετά, μπορεί να σχηματιστούν υγρά συμπυκνώματα στα εσωτερικά τοιχώματα.

Η χημική σύστασή τους εξαρτάται από:

• Το καύσιμο.

• Τη σύσταση των καυσαερίων.

• Τη θερμοκρασία.

• Τις συνθήκες καύσης.

• Τυχόν προσμείξεις.

Τα συμπυκνώματα μπορεί να περιέχουν όξινες ενώσεις και να προκαλούν διάβρωση όταν το υλικό δεν είναι κατάλληλο.

Η ύπαρξη ανοξείδωτου χάλυβα δεν εξαλείφει αυτόν τον κίνδυνο.

Ποια είναι η διαφορά μεταξύ ξηρής και υγρής λειτουργίας;

Η ταξινόμηση της καμινάδας περιλαμβάνει την καταλληλότητα για ξηρές ή υγρές συνθήκες λειτουργίας.

Ξηρή λειτουργία — D

Η ένδειξη D αφορά σύστημα που έχει ταξινομηθεί για ξηρή λειτουργία.

Υγρή λειτουργία — W

Η ένδειξη W αφορά σύστημα κατάλληλο για υγρή λειτουργία, σύμφωνα με τη σχετική αξιολόγηση.

Η διάκριση είναι ιδιαίτερα σημαντική σε εγκαταστάσεις όπου αναμένεται συστηματικός σχηματισμός συμπυκνωμάτων.

Ένα σύστημα με ταξινόμηση D δεν πρέπει να θεωρείται αυτομάτως κατάλληλο για λειτουργία W.

Τι προβλέπει το EN 1856-1;

Το ευρωπαϊκό πρότυπο EN 1856-1 αφορά τις απαιτήσεις για μεταλλικά συστήματα καπνοδόχων.

Η τεχνική σήμανση παρέχει πληροφορίες για τις επιδόσεις του προϊόντος.

Ανάλογα με το σύστημα και το εφαρμοστέο πλαίσιο ταξινόμησης, εξετάζονται χαρακτηριστικά όπως:

• Κλάση θερμοκρασίας.

• Κλάση πίεσης.

• Καταλληλότητα για υγρή ή ξηρή λειτουργία.

• Αντοχή στη διάβρωση.

• Προδιαγραφή υλικού και πάχους, όπου απαιτείται.

• Αντοχή σε πυρκαγιά αιθάλης.

• Απόσταση από καύσιμα υλικά.

Η σωστή επιλογή απαιτεί ανάγνωση της πλήρους σήμανσης και των οδηγιών του κατασκευαστή.

Δεν αρκεί να αναγράφεται μόνο «AISI 316L» ή «ανοξείδωτη καμινάδα».

Τι σημαίνει η αντοχή σε πυρκαγιά αιθάλης;

Σε καμινάδες συσκευών στερεών καυσίμων μπορεί να δημιουργηθούν εύφλεκτες επικαθίσεις.

Η ανάφλεξή τους μπορεί να προκαλέσει πολύ υψηλές θερμοκρασίες στο εσωτερικό της καπνοδόχου.

Στην ταξινόμηση των καμινάδων:

• G: Δηλώνει ταξινόμηση αντοχής σε πυρκαγιά αιθάλης.

• O: Δηλώνει ότι το προϊόν δεν είναι ταξινομημένο ως ανθεκτικό σε πυρκαγιά αιθάλης.

Η σχετική σήμανση συνδέεται και με τις απαιτήσεις απόστασης από καύσιμα υλικά.

Η επιλογή πρέπει να ανταποκρίνεται στις απαιτήσεις της συσκευής και της εγκατάστασης.

Ποια ανοξείδωτη καμινάδα είναι κατάλληλη για λέβητα πετρελαίου;

Η καταλληλότητα εξαρτάται από το αν ο λέβητας είναι συμβατικός ή συμπύκνωσης, καθώς και από τις πραγματικές συνθήκες λειτουργίας.

Πρέπει να εξετάζονται:

• Η θερμοκρασία των καυσαερίων.

• Η πίεση λειτουργίας.

• Η πιθανότητα σχηματισμού συμπυκνωμάτων.

• Η απαιτούμενη αντοχή στη διάβρωση.

• Η πιστοποιημένη εφαρμογή του συστήματος.

Η επιλογή δεν πρέπει να γίνεται αποκλειστικά με βάση την ποιότητα του χάλυβα.

Ποια καμινάδα είναι κατάλληλη για λέβητα φυσικού αερίου;

Οι σύγχρονοι λέβητες αερίου συμπύκνωσης χρησιμοποιούν συχνά συστήματα απαγωγής καυσαερίων υπό θετική πίεση και σε υγρές συνθήκες.

Επομένως, απαιτείται εγκεκριμένο σύστημα με κατάλληλη στεγανότητα, αντοχή στα συμπυκνώματα και συμβατότητα με τη συσκευή.

Σε πολλές εγκαταστάσεις χρησιμοποιούνται επίσης κατάλληλα πλαστικά ή ομοαξονικά συστήματα.

Η χρήση ανοξείδωτης καμινάδας δεν είναι υποχρεωτική σε κάθε εφαρμογή, εφόσον ο κατασκευαστής επιτρέπει άλλο κατάλληλο σύστημα.

Ποια καμινάδα είναι κατάλληλη για στερεά καύσιμα;

Σε λέβητες ξύλου, σόμπες και τζάκια πρέπει να εξετάζονται ιδιαίτερα:

• Η προβλεπόμενη θερμοκρασία καυσαερίων.

• Η πιθανότητα σχηματισμού αιθάλης.

• Η απαιτούμενη αντοχή σε πυρκαγιά αιθάλης.

• Οι αποστάσεις από καύσιμα υλικά.

• Η δυνατότητα καθαρισμού.

• Οι συνθήκες πίεσης και συμπύκνωσης.

Δεν είναι σωστό να θεωρείται ότι κάθε ανοξείδωτη καμινάδα είναι κατάλληλη για καύση ξύλου.

Τι ρόλο παίζει το πάχος του ανοξείδωτου χάλυβα;

Το πάχος του μεταλλικού τοιχώματος αποτελεί σημαντικό χαρακτηριστικό κατασκευής.

Επηρεάζει τη μηχανική συμπεριφορά και, ανάλογα με τις συνθήκες, μπορεί να επηρεάζει τη διάρκεια ζωής του εξαρτήματος.

Ωστόσο, ένα μεγαλύτερο πάχος δεν αποδεικνύει αυτομάτως καλύτερη αντοχή στη διάβρωση ή καταλληλότητα για υψηλότερη θερμοκρασία.

Η απόδοση εξαρτάται από τον συνδυασμό:

• Ποιότητας χάλυβα.

• Πάχους.

• Κατασκευής και συγκολλήσεων.

• Θερμομόνωσης, όπου υπάρχει.

• Πιστοποιημένης ταξινόμησης.

Επομένως, η επιλογή δεν πρέπει να βασίζεται μόνο σε συγκρίσεις πάχους.

Συνηθισμένα λάθη στην επιλογή ανοξείδωτης καμινάδας

Επιλογή μόνο με βάση την ένδειξη 316L

Ο 316L διαθέτει χρήσιμες ιδιότητες, αλλά η καταλληλότητα του συστήματος απαιτεί περισσότερα στοιχεία.

Θεώρηση ότι κάθε ανοξείδωτη καμινάδα αντέχει στα συμπυκνώματα

Η υγρή λειτουργία πρέπει να καλύπτεται από την ταξινόμηση του προϊόντος.

Παράβλεψη της πίεσης λειτουργίας

Ένα σύστημα φυσικού ελκυσμού δεν είναι αυτομάτως κατάλληλο για θετική πίεση.

Παράβλεψη της αντοχής σε πυρκαγιά αιθάλης

Σε εφαρμογές όπου απαιτείται σχετική αντοχή, πρέπει να επιλέγεται κατάλληλα ταξινομημένο σύστημα.

Συνδυασμός μη συμβατών εξαρτημάτων

Η ανάμειξη στοιχείων διαφορετικών συστημάτων μπορεί να επηρεάσει τη στεγανότητα και την προβλεπόμενη απόδοση.

Αγνόηση των οδηγιών εγκατάστασης

Η σωστή στήριξη, οι αποστάσεις ασφαλείας, η διαδρομή και η συντήρηση αποτελούν μέρος της ασφαλούς λειτουργίας.

Πώς γίνεται η σωστή επιλογή;

Η επιλογή ανοξείδωτης καμινάδας πρέπει να ακολουθεί μια συγκεκριμένη διαδικασία:

1. Προσδιορισμός της συσκευής: Τύπος, καύσιμο και χαρακτηριστικά λειτουργίας.

2. Έλεγχος θερμοκρασίας και πίεσης: Σύμφωνα με τα δεδομένα του κατασκευαστή.

3. Αξιολόγηση συμπυκνωμάτων: Ξηρή ή υγρή λειτουργία.

4. Έλεγχος απαιτήσεων διάβρωσης: Με βάση το καύσιμο και την εφαρμογή.

5. Έλεγχος πυρκαγιάς αιθάλης: Όπου απαιτείται.

6. Έλεγχος πλήρους ταξινόμησης: Όχι μόνο της ποιότητας χάλυβα.

7. Διαστασιολόγηση: Σύμφωνα με τις απαιτήσεις της συσκευής και την κατάλληλη μεθοδολογία υπολογισμού.

8. Επιβεβαίωση εγκατάστασης: Με βάση τις οδηγίες του κατασκευαστή και τους ισχύοντες κανονισμούς.

Συμπέρασμα

Οι ποιότητες ανοξείδωτου χάλυβα AISI 304, 316L και 444 έχουν διαφορετική μεταλλουργική σύνθεση και συμπεριφορά απέναντι στη διάβρωση.

Ο 316L προσφέρει βελτιωμένη αντοχή σε ορισμένα διαβρωτικά περιβάλλοντα σε σύγκριση με τον 304, ενώ ο 444 αποτελεί διαφορετική τεχνική επιλογή με χαρακτηριστικά που μπορεί να είναι κατάλληλα για συγκεκριμένες εφαρμογές.

Ωστόσο, δεν υπάρχει μία ποιότητα ανοξείδωτου χάλυβα που να αποτελεί αυτομάτως τη σωστή επιλογή για όλες τις καμινάδες.

Η ασφαλής επιλογή πρέπει να βασίζεται στη συνολική ταξινόμηση του προϊόντος, στα χαρακτηριστικά της συσκευής και στις πραγματικές συνθήκες λειτουργίας.

Η μελέτη και η εγκατάσταση πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο επαγγελματία, σύμφωνα με τα εφαρμοστέα πρότυπα, τους εθνικούς κανονισμούς και τις οδηγίες του κατασκευαστή.

Τεχνικές αναφορές

• EN 1856-1 — Chimneys: Requirements for metal chimneys — Part 1: System chimney products.

• EN 1856-2 — Chimneys: Requirements for metal chimneys — Part 2: Metal flue liners and connecting flue pipes.

• EN 1443 — Chimneys: General requirements.

• EN 13384-1 — Chimneys: Thermal and fluid dynamic calculation methods — Part 1: Chimneys serving one combustion appliance.

• EN 10088 — Stainless steels.

Οι εφαρμοστέες εκδόσεις των προτύπων, η δήλωση επιδόσεων και οι οδηγίες του κατασκευαστή πρέπει να επιβεβαιώνονται για το συγκεκριμένο προϊόν και την εγκατάσταση.
