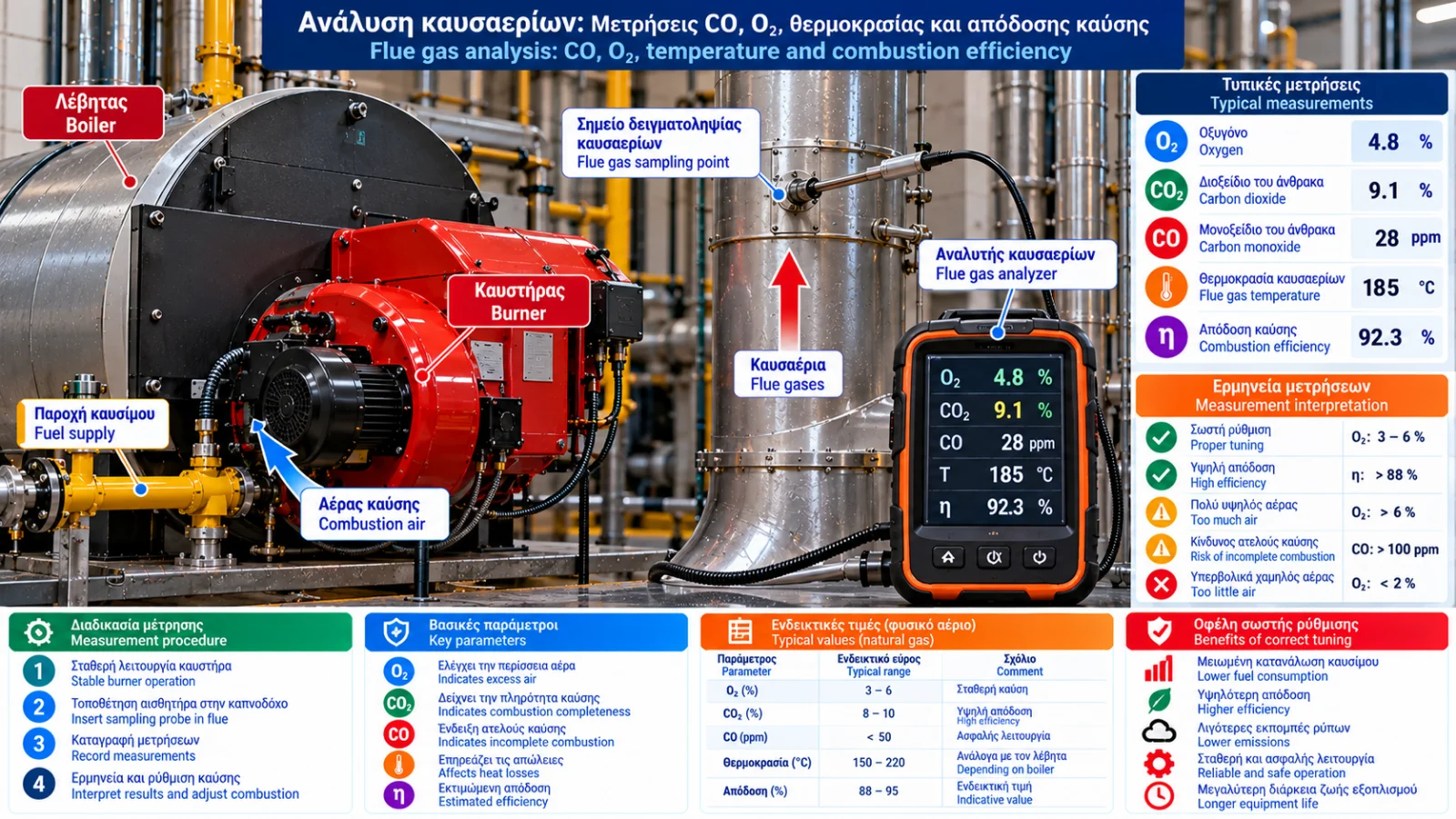

Ανάλυση καυσαερίων: Μετρήσεις CO, O₂, θερμοκρασίας και απόδοσης καύσης

Η ανάλυση καυσαερίων αποτελεί ένα από τα σημαντικότερα εργαλεία αξιολόγησης της λειτουργίας ενός λέβητα ή καυστήρα. Μέσω κατάλληλων μετρήσεων μπορούμε να εντοπίσουμε προβλήματα ατελούς καύσης, υπερβολικής περίσσειας αέρα, αυξημένων θερμικών απωλειών και μη αποδοτικής λειτουργίας.

Η αξιολόγηση δεν βασίζεται σε μία μόνο ένδειξη. Απαιτεί συνδυασμό μετρήσεων οξυγόνου (O₂), μονοξειδίου του άνθρακα (CO), θερμοκρασίας καυσαερίων, θερμοκρασίας αέρα καύσης και, όπου εφαρμόζεται, ελκυσμού, διοξειδίου του άνθρακα (CO₂) και αιθάλης.

Η σωστή ερμηνεία αυτών των δεδομένων επιτρέπει στον τεχνικό να αξιολογήσει την ποιότητα καύσης και να εντοπίσει πιθανές αιτίες απωλειών.

1. Τι είναι η ανάλυση καυσαερίων;

Η ανάλυση καυσαερίων είναι η διαδικασία μέτρησης της σύστασης και βασικών φυσικών χαρακτηριστικών των αερίων που παράγονται κατά την καύση.

Εφαρμόζεται σε:

• Λέβητες πετρελαίου.

• Λέβητες φυσικού αερίου.

• Βιομηχανικούς καυστήρες.

• Ατμολέβητες.

• Θερμαντήρες διεργασιών.

• Άλλες κατάλληλες εγκαταστάσεις θερμικής παραγωγής.

Οι μετρήσεις χρησιμοποιούνται για την αξιολόγηση της καύσης, τη συντήρηση, την τεχνική διάγνωση και, όταν πληρούνται οι απαιτήσεις της προβλεπόμενης μεθόδου, τον έλεγχο εκπομπών.

2. Ποιες παραμέτρους μετρά ένας αναλυτής καυσαερίων;

Ένας φορητός αναλυτής μπορεί, ανάλογα με τη διαμόρφωσή του, να μετρά:

Δεν διαθέτουν όλοι οι αναλυτές τα ίδια αισθητήρια. Επίσης, ορισμένες ενδείξεις προκύπτουν από υπολογισμό και όχι από απευθείας μέτρηση.

3. Μέτρηση οξυγόνου O₂

Το O₂ αποτελεί βασική ένδειξη της ποσότητας οξυγόνου που παραμένει στα καυσαέρια.

Όταν η καύση πραγματοποιείται με περίσσεια αέρα, μέρος του οξυγόνου δεν συμμετέχει στην αντίδραση και ανιχνεύεται στα καυσαέρια.

Γενικά:

• Υψηλό O₂ μπορεί να υποδηλώνει υπερβολική περίσσεια αέρα.

• Χαμηλό O₂ μπορεί να υποδηλώνει μικρό περιθώριο αέρα.

• Μεταβολές O₂ σε σταθερό φορτίο μπορεί να υποδεικνύουν αλλαγές στη ρύθμιση ή στις συνθήκες λειτουργίας.

Ωστόσο, η εισροή αέρα στο σύστημα καυσαερίων μετά τη ζώνη καύσης μπορεί να αυξήσει τεχνητά τη μετρούμενη συγκέντρωση O₂.

Για αυτό η θέση δειγματοληψίας είναι κρίσιμη.

4. Μέτρηση μονοξειδίου του άνθρακα CO

Το CO είναι προϊόν ατελούς καύσης και αποτελεί σημαντικό δείκτη ποιότητας και ασφάλειας.

Αυξημένο CO μπορεί να σχετίζεται με:

• Ανεπαρκή αέρα καύσης.

• Κακή ανάμειξη καυσίμου και αέρα.

• Ασταθή φλόγα.

• Ακατάλληλο ψεκασμό πετρελαίου.

• Προβλήματα στην κεφαλή καύσης.

• Δυσμενείς συνθήκες λειτουργίας.

Η συγκέντρωση CO πρέπει να αξιολογείται με βάση τον τύπο εξοπλισμού, το φορτίο, τις προδιαγραφές του κατασκευαστή και τις ισχύουσες απαιτήσεις.

Δεν υπάρχει ένα ενιαίο αποδεκτό όριο CO για όλες τις εφαρμογές.

Σημαντικό: Το CO είναι τοξικό αέριο. Ενδείξεις αυξημένου CO απαιτούν κατάλληλη αξιολόγηση και ασφαλή αντιμετώπιση από αρμόδιο προσωπικό.

5. Τι είναι το CO χωρίς αραίωση;

Ορισμένοι αναλυτές εμφανίζουν μία υπολογιζόμενη τιμή CO χωρίς αραίωση, συχνά με ένδειξη CO undiluted ή CO air-free.

Η τιμή αυτή επιχειρεί να εκφράσει τη συγκέντρωση CO αναγμένη σε μηδενικό υπολειπόμενο O₂.

Μια συνήθης σχέση για ξηρά καυσαέρια είναι:

COair-free = COmeasured × 20,9 / (20,9 − O₂measured)

Η σχέση είναι κατάλληλη μόνο όταν οι τιμές χρησιμοποιούν την απαιτούμενη κοινή βάση αναφοράς και η εφαρμογή της είναι συμβατή με τη μέθοδο μέτρησης.

Η τιμή CO air-free δεν είναι η πραγματική συγκέντρωση CO στο σημείο δειγματοληψίας.

Δεν πρέπει να συγχέεται με τιμές εκπομπών διορθωμένες σε συγκεκριμένο ποσοστό O₂ αναφοράς.

6. Τι δείχνει το CO₂;

Το CO₂ παράγεται κατά την πλήρη καύση του άνθρακα που περιέχεται στο καύσιμο.

Για συγκεκριμένο καύσιμο και υπό συνθήκες πλήρους καύσης, υψηλότερη περίσσεια αέρα οδηγεί γενικά σε χαμηλότερη συγκέντρωση CO₂ στα ξηρά καυσαέρια λόγω αραίωσης.

Σε πολλούς φορητούς αναλυτές, το CO₂ υπολογίζεται από το O₂ και την επιλεγμένη κατηγορία καυσίμου.

Επομένως, πριν από την ερμηνεία της ένδειξης, πρέπει να γνωρίζουμε εάν πρόκειται για απευθείας μέτρηση ή υπολογισμένη τιμή.

7. Μέτρηση θερμοκρασίας καυσαερίων

Η θερμοκρασία καυσαερίων επηρεάζει τις αισθητές θερμικές απώλειες μέσω της καπνοδόχου.

Υψηλή θερμοκρασία μπορεί να σχετίζεται με:

• Αυξημένο φορτίο καυστήρα.

• Ρυπασμένες επιφάνειες εναλλαγής θερμότητας.

• Μειωμένη μεταφορά θερμότητας.

• Υπερβολική περίσσεια αέρα.

• Χαρακτηριστικά σχεδίασης του λέβητα.

Η θερμοκρασία πρέπει να αξιολογείται σε συγκρίσιμες συνθήκες λειτουργίας.

Για παράδειγμα, η σύγκριση ενός λέβητα στο 30% φορτίο με την ίδια εγκατάσταση στο 100% φορτίο δεν αρκεί για να διαπιστωθεί επιδείνωση της απόδοσης.

8. Θερμοκρασία αέρα καύσης

Η θερμοκρασία του αέρα που εισέρχεται στον καυστήρα αποτελεί απαραίτητη παράμετρο για αρκετούς υπολογισμούς απωλειών.

Η διαφορά θερμοκρασίας υπολογίζεται ως:

ΔT = Tκαυσαερίων − Tαέρα καύσης

Για παράδειγμα:

• Θερμοκρασία καυσαερίων: 180°C.

• Θερμοκρασία αέρα: 25°C.

Άρα:

ΔT = 155°C

Η διαφορά αυτή χρησιμοποιείται σε μεθόδους εκτίμησης απωλειών καυσαερίων, σε συνδυασμό με τη σύσταση των αερίων και τα χαρακτηριστικά του καυσίμου.

9. Πώς υπολογίζεται η απόδοση καύσης;

Πολλοί φορητοί αναλυτές εμφανίζουν μία υπολογισμένη απόδοση καύσης.

Σε απλοποιημένη μορφή:

ηκαύσης ≈ 100% − απώλειες καυσαερίων (%)

Η πραγματική μέθοδος υπολογισμού εξαρτάται από:

• Τη θερμοκρασία καυσαερίων.

• Τη θερμοκρασία αέρα καύσης.

• Τη συγκέντρωση O₂ ή CO₂.

• Τις θερμοφυσικές ιδιότητες του καυσίμου.

• Τη βάση θερμογόνου δύναμης.

Ο υπολογισμός αυτός δεν περιλαμβάνει υποχρεωτικά όλες τις απώλειες του λέβητα, όπως απώλειες ακτινοβολίας, διακοπτόμενης λειτουργίας ή αναμονής.

Επομένως, η ένδειξη ενός αναλυτή δεν ταυτίζεται απαραίτητα με τη συνολική ή εποχική απόδοση της εγκατάστασης.

10. Γιατί δεν αρκεί μία μέτρηση;

Η ποιότητα καύσης δεν μπορεί να χαρακτηριστεί μόνο από μία τιμή O₂, CO ή θερμοκρασίας.

Για παράδειγμα:

• Χαμηλό O₂ μαζί με αυξημένο CO μπορεί να δείχνει ανεπαρκή αέρα ή κακή ανάμειξη.

• Υψηλό O₂ μαζί με χαμηλό CO μπορεί να δείχνει ασφαλή αλλά ενδεχομένως ενεργειακά μη βέλτιστη περίσσεια αέρα.

• Αυξημένη θερμοκρασία καυσαερίων σε σταθερό φορτίο μπορεί να υποδεικνύει πρόβλημα μεταφοράς θερμότητας.

• Ασταθείς ενδείξεις μπορεί να σχετίζονται με μεταβολές φορτίου, αστάθεια καύσης ή προβλήματα δειγματοληψίας.

Η αξιολόγηση πρέπει να συνδυάζει τις παραμέτρους.

11. Πού τοποθετείται ο αισθητήρας καυσαερίων;

Η θέση δειγματοληψίας πρέπει να είναι κατάλληλη για τον εξοπλισμό και να ακολουθεί τις οδηγίες του κατασκευαστή και την προβλεπόμενη μέθοδο ελέγχου.

Στόχος είναι η λήψη αντιπροσωπευτικού δείγματος καυσαερίων.

Πρέπει να αποφεύγονται, όπου είναι δυνατόν:

• Θέσεις με ανεπιθύμητη εισροή αέρα.

• Σημεία με μη αντιπροσωπευτική ροή.

• Θέσεις όπου συμπυκνώματα επηρεάζουν το δείγμα.

• Σημεία που υπερβαίνουν τα όρια λειτουργίας του οργάνου.

Η επιλογή του κατάλληλου σημείου εξαρτάται από τη γεωμετρία και τη λειτουργία της εγκατάστασης.

12. Προετοιμασία του αναλυτή

Πριν από τη μέτρηση πρέπει να ελέγχονται:

1. Η κατάσταση του οργάνου.

2. Η ημερομηνία βαθμονόμησης ή του προβλεπόμενου ελέγχου.

3. Η κατάσταση αισθητηρίων.

4. Το φίλτρο δειγματοληψίας.

5. Η παγίδα συμπυκνωμάτων.

6. Η στεγανότητα του συστήματος δειγματοληψίας.

7. Η σωστή επιλογή καυσίμου.

8. Η κατάσταση μπαταρίας και αντλίας.

Η διαδικασία μηδενισμού ή προετοιμασίας πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή του αναλυτή.

13. Πότε θεωρείται αξιόπιστη μία μέτρηση;

Μια μέτρηση πρέπει να πραγματοποιείται όταν η εγκατάσταση βρίσκεται σε κατάλληλη, αντιπροσωπευτική και επαρκώς σταθερή κατάσταση λειτουργίας.

Η απαιτούμενη διάρκεια σταθεροποίησης δεν είναι ίδια για όλους τους καυστήρες.

Πρέπει να καταγράφονται:

• Το φορτίο του καυστήρα.

• Το είδος καυσίμου.

• Η θερμοκρασία λειτουργίας.

• Οι συνθήκες δειγματοληψίας.

• Ο χρόνος και η διάρκεια μέτρησης.

Σε αναλογικούς καυστήρες, μία μέτρηση στη μέγιστη ισχύ δεν αρκεί για να χαρακτηρίσει ολόκληρο το εύρος λειτουργίας.

14. Παράδειγμα ερμηνείας μετρήσεων

Ας εξετάσουμε δύο υποθετικές καταστάσεις στον ίδιο λέβητα φυσικού αερίου, στο ίδιο φορτίο.

Στη μέτρηση Β παρατηρούμε:

• Χαμηλότερο O₂.

• Μικρότερη θερμοκρασιακή διαφορά καυσαερίων–αέρα.

• Ελαφρώς υψηλότερο CO.

Τα δεδομένα μπορεί να υποδηλώνουν χαμηλότερες αισθητές απώλειες καυσαερίων.

Ωστόσο, δεν αρκούν για να επιβεβαιώσουν ότι η μέτρηση Β αντιπροσωπεύει αποδεκτή και ασφαλή ρύθμιση.

Πρέπει να αξιολογηθούν οι απαιτήσεις του κατασκευαστή, τα όρια εκπομπών, η σταθερότητα της φλόγας και οι συνθήκες λειτουργίας.

15. Πώς εντοπίζουμε προβλήματα καύσης;

Ο συνδυασμός μετρήσεων μπορεί να υποστηρίξει την αρχική διάγνωση.

Οι ενδείξεις δεν αποτελούν από μόνες τους οριστική διάγνωση.

16. Ανάλυση καυσαερίων σε διαφορετικά φορτία

Σε διβάθμιους και αναλογικούς καυστήρες, η καύση πρέπει να αξιολογείται σε αντιπροσωπευτικά σημεία του εύρους λειτουργίας.

Ανάλογα με τις απαιτήσεις μπορεί να εξετάζονται:

• Χαμηλό φορτίο.

• Ενδιάμεσο φορτίο.

• Υψηλό φορτίο.

• Μεταβατικές συνθήκες.

Ιδιαίτερη προσοχή απαιτείται όταν οι μετρήσεις είναι αποδεκτές σε σταθερή λειτουργία αλλά παρουσιάζουν σημαντικές αποκλίσεις κατά τη μεταβολή φορτίου.

17. Συνηθισμένα σφάλματα μέτρησης

Τα πιο συχνά σφάλματα περιλαμβάνουν:

• Ακατάλληλο σημείο δειγματοληψίας.

• Διαρροή στη γραμμή δειγματοληψίας.

• Λανθασμένη επιλογή καυσίμου.

• Ανεπαρκή συντήρηση αναλυτή.

• Προβλήματα αισθητηρίων.

• Επίδραση συμπυκνωμάτων.

• Μέτρηση πριν σταθεροποιηθεί η λειτουργία.

• Σύγκριση αποτελεσμάτων σε διαφορετική βάση αναφοράς.

Πριν από οποιαδήποτε επέμβαση στον καυστήρα, πρέπει να έχει επιβεβαιωθεί η αξιοπιστία των δεδομένων.

18. Ενδεικτικό δελτίο ανάλυσης καυσαερίων

Η διατήρηση ιστορικού μετρήσεων επιτρέπει την παρακολούθηση της απόδοσης και τον εντοπισμό σταδιακών αποκλίσεων.

19. Σχετικά τεχνικά πρότυπα

Ανάλογα με την εφαρμογή, χρήσιμες αναφορές περιλαμβάνουν:

• EN 50379: Προδιαγραφές φορητών ηλεκτρικών συσκευών μέτρησης παραμέτρων καυσαερίων συσκευών θέρμανσης.

• EN 676: Αυτόματοι καυστήρες εξαναγκασμένου ελκυσμού για αέρια καύσιμα.

• EN 267: Αυτόματοι καυστήρες εξαναγκασμένου ελκυσμού για υγρά καύσιμα.

• EN 15259: Απαιτήσεις για θέσεις και σημεία μέτρησης εκπομπών από σταθερές πηγές.

• EN 14789: Προσδιορισμός συγκέντρωσης οξυγόνου σε εκπομπές σταθερών πηγών, με τη μέθοδο αναφοράς του προτύπου.

Τα πρότυπα εκπομπών σταθερών πηγών δεν εφαρμόζονται αυτομάτως σε κάθε φορητή μέτρηση συντήρησης. Η εφαρμοσιμότητα πρέπει να επιβεβαιώνεται.

Συμπέρασμα

Η ανάλυση καυσαερίων είναι ουσιαστικό εργαλείο για τη διάγνωση και τη βελτιστοποίηση της καύσης.

Οι τιμές O₂, CO και θερμοκρασίας καυσαερίων πρέπει να αξιολογούνται συνδυαστικά, με αξιόπιστο όργανο και υπό καταγεγραμμένες συνθήκες λειτουργίας.

Η τεχνική αξία της ανάλυσης δεν βρίσκεται μόνο στη μέτρηση, αλλά κυρίως στη σωστή ερμηνεία των αποτελεσμάτων και στη σύγκρισή τους με τις απαιτήσεις του εξοπλισμού.
