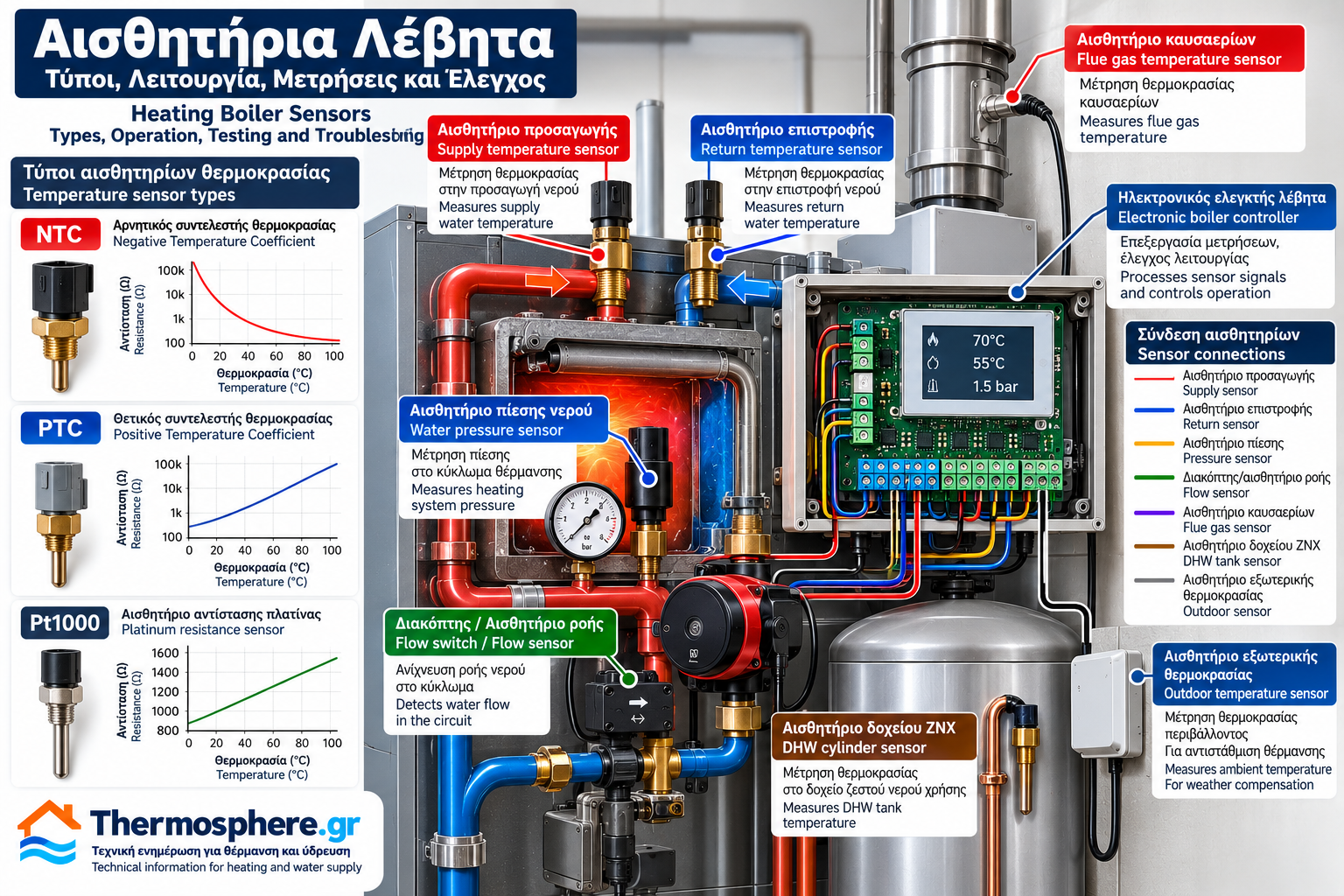

Αισθητήρια λέβητα: Τύποι, λειτουργία, μετρήσεις και έλεγχος
Τα αισθητήρια αποτελούν βασικά εξαρτήματα των σύγχρονων συστημάτων ελέγχου λεβήτων θέρμανσης. Μετρούν φυσικά μεγέθη, όπως θερμοκρασία, πίεση και ροή, και μεταφέρουν τις αντίστοιχες πληροφορίες στον ηλεκτρονικό ελεγκτή.
Με βάση αυτές τις πληροφορίες, ο ελεγκτής μπορεί να ρυθμίζει τη θερμική ισχύ, να ελέγχει τον κυκλοφορητή, να διαχειρίζεται τη θερμοκρασία νερού και να αναγνωρίζει μη φυσιολογικές συνθήκες λειτουργίας.
Στους παλαιότερους συμβατικούς λέβητες πολλές λειτουργίες πραγματοποιούνται με μηχανικούς θερμοστάτες. Στους σύγχρονους ηλεκτρονικούς λέβητες χρησιμοποιούνται αισθητήρια αντίστασης, ηλεκτρονικοί μετατροπείς πίεσης και άλλες συσκευές μέτρησης.
Δεν διαθέτουν όλοι οι λέβητες τα ίδια αισθητήρια. Ο αριθμός, ο τύπος και η θέση τους εξαρτώνται από την κατασκευή και τον τρόπο ελέγχου.
1. Τι είναι το αισθητήριο λέβητα;
Το αισθητήριο είναι ένα εξάρτημα που ανιχνεύει ένα φυσικό μέγεθος και το μετατρέπει σε ηλεκτρικό σήμα ή σε μεταβολή ηλεκτρικού χαρακτηριστικού.
Για παράδειγμα, ένα αισθητήριο θερμοκρασίας NTC μεταβάλλει την ηλεκτρική του αντίσταση ανάλογα με τη θερμοκρασία.
Ο ηλεκτρονικός πίνακας μετρά αυτή τη μεταβολή και, χρησιμοποιώντας τα χαρακτηριστικά του συγκεκριμένου αισθητηρίου, υπολογίζει τη θερμοκρασία.
Ένα αισθητήριο δεν εκτελεί απαραίτητα την εντολή λειτουργίας. Παρέχει την πληροφορία που χρειάζεται ο ελεγκτής για να λάβει μια απόφαση.
2. Διαφορά αισθητηρίου και θερμοστάτη
Το αισθητήριο και ο θερμοστάτης δεν είναι πάντοτε το ίδιο εξάρτημα.
Αισθητήριο θερμοκρασίας: Παρέχει πληροφορία για τη θερμοκρασία στον ελεγκτή.
Μηχανικός θερμοστάτης: Διαθέτει μηχανισμό που αλλάζει την κατάσταση μιας ηλεκτρικής επαφής όταν η θερμοκρασία φτάσει σε καθορισμένο όριο.
Ηλεκτρονικός θερμοστάτης ή ελεγκτής: Συνδυάζει τη μέτρηση από αισθητήριο με ηλεκτρονική λογική ελέγχου.
Η διάκριση είναι σημαντική στη διάγνωση βλαβών, επειδή διαφορετικές συσκευές έχουν διαφορετικές μεθόδους ελέγχου.
3. Αισθητήρια NTC
Το NTC σημαίνει Negative Temperature Coefficient, δηλαδή αρνητικός συντελεστής θερμοκρασίας.
Σε ένα θερμίστορ NTC η ηλεκτρική αντίσταση μειώνεται όταν αυξάνεται η θερμοκρασία.
Παράδειγμα για ένα υποθετικό αισθητήριο NTC:
Σε χαμηλή θερμοκρασία παρουσιάζει μεγαλύτερη αντίσταση.
Σε υψηλότερη θερμοκρασία παρουσιάζει μικρότερη αντίσταση.
Τα NTC χρησιμοποιούνται ευρέως σε ηλεκτρονικούς λέβητες για τη μέτρηση θερμοκρασιών νερού.
Πού χρησιμοποιούνται;
Ανάλογα με το μοντέλο, μπορεί να υπάρχουν:
Στην προσαγωγή.
Στην επιστροφή.
Στο κύκλωμα ζεστού νερού χρήσης.
Σε δοχείο αποθήκευσης.
Σε άλλα σημεία παρακολούθησης θερμοκρασίας.
Σημαντική τεχνική παρατήρηση
Δεν έχουν όλα τα NTC την ίδια χαρακτηριστική καμπύλη.
Δύο αισθητήρια που έχουν την ίδια ονομαστική αντίσταση σε μια θερμοκρασία μπορεί να διαφέρουν σε άλλες θερμοκρασίες.
Η αντικατάσταση πρέπει να γίνεται με συμβατό εξάρτημα.
4. Αισθητήρια PTC
Το PTC σημαίνει Positive Temperature Coefficient, δηλαδή θετικός συντελεστής θερμοκρασίας.
Στα αισθητήρια PTC η αντίσταση αυξάνεται όταν αυξάνεται η θερμοκρασία, εντός της προβλεπόμενης περιοχής λειτουργίας.
Ορισμένα PTC χρησιμοποιούνται για μέτρηση, ενώ άλλα αξιοποιούνται κυρίως για προστασία από υπερθέρμανση.
Οι καμπύλες αντίστασης και οι εφαρμογές τους διαφέρουν ανάλογα με την τεχνολογία.
Δεν πρέπει να θεωρούμε ότι ένα PTC μπορεί να αντικαταστήσει ένα NTC.
5. Αισθητήρια Pt100 και Pt1000
Τα Pt100 και Pt1000 είναι αισθητήρια αντίστασης θερμοκρασίας, γνωστά ως RTD.
Βασίζονται στη μεταβολή της ηλεκτρικής αντίστασης της πλατίνας με τη θερμοκρασία.
Οι ονομασίες αναφέρονται στην αντίσταση στους 0°C:
Pt100: 100 Ω.
Pt1000: 1.000 Ω.
Η αντίσταση αυξάνεται με την αύξηση της θερμοκρασίας.
Τα αισθητήρια Pt1000 συναντώνται σε ορισμένους ελεγκτές θέρμανσης, συστήματα αντιστάθμισης και βιομηχανικές εφαρμογές.
Η χρήση τους δεν είναι καθολική σε όλους τους λέβητες.
6. Αισθητήριο θερμοκρασίας προσαγωγής
Το αισθητήριο προσαγωγής μετρά τη θερμοκρασία του νερού που εξέρχεται από τον λέβητα προς την εγκατάσταση.
Αποτελεί βασική είσοδο ελέγχου σε πολλούς ηλεκτρονικούς λέβητες.
Ο ελεγκτής μπορεί να χρησιμοποιεί τη μέτρηση για:
Ρύθμιση της θερμοκρασίας νερού.
Έλεγχο θερμικής ισχύος.
Παρακολούθηση της λειτουργίας.
Αναγνώριση ασυνήθιστης αύξησης θερμοκρασίας.
Το αισθητήριο μπορεί να βρίσκεται σε κυάθιο εμβάπτισης ή σε άλλη προβλεπόμενη θέση θερμικής επαφής.
7. Αισθητήριο θερμοκρασίας επιστροφής
Το αισθητήριο επιστροφής μετρά τη θερμοκρασία του νερού που επιστρέφει από την εγκατάσταση.
Η πληροφορία αυτή μπορεί να χρησιμοποιηθεί για:
Παρακολούθηση θερμικής συμπεριφοράς.
Υπολογισμό διαφοράς θερμοκρασίας.
Διαχείριση ισχύος.
Προστασία του εναλλάκτη.
Βελτιστοποίηση λειτουργίας.
Η διαφορά θερμοκρασίας προσαγωγής και επιστροφής υπολογίζεται από τη σχέση:
ΔT = Tπροσαγωγής − Tεπιστροφής
Για παράδειγμα, αν η προσαγωγή είναι 70°C και η επιστροφή 55°C:
ΔT = 15°C
Η διαφορά θερμοκρασίας σχετίζεται με την αποδιδόμενη θερμική ισχύ και την παροχή νερού.
Ωστόσο, δεν αρκεί από μόνη της για τον ακριβή προσδιορισμό της παροχής.
8. Αισθητήριο πίεσης νερού
Ορισμένοι σύγχρονοι λέβητες διαθέτουν ηλεκτρονικό αισθητήριο πίεσης.
Το εξάρτημα μετατρέπει την πίεση του νερού σε ηλεκτρικό σήμα που αναγνωρίζει ο ελεγκτής.
Η πληροφορία μπορεί να χρησιμοποιείται για:
Ένδειξη πίεσης.
Αναγνώριση χαμηλής πίεσης.
Ενεργοποίηση προστατευτικών λειτουργιών.
Καταγραφή ή εμφάνιση σφαλμάτων.
Σε άλλες κατασκευές χρησιμοποιείται πιεζοστάτης, ο οποίος αλλάζει κατάσταση επαφής όταν η πίεση φτάσει σε συγκεκριμένο όριο.
Διαφορά αισθητηρίου και πιεζοστάτη
Το ηλεκτρονικό αισθητήριο παρέχει πληροφορία πίεσης.
Ο πιεζοστάτης παρέχει συνήθως σήμα κατάστασης επαφής.
Η ηλεκτρονική μέτρηση πίεσης δεν αντικαθιστά απαραίτητα τις μηχανικές διατάξεις ασφαλείας, όπως η βαλβίδα ασφαλείας.
9. Αισθητήρια και διακόπτες ροής
Σε ορισμένους λέβητες χρησιμοποιούνται εξαρτήματα που ανιχνεύουν την παρουσία ή την ποσότητα ροής νερού.
Ανάλογα με την κατασκευή, μπορεί να χρησιμοποιούνται:
Διακόπτες ροής.
Αισθητήρια Hall με κατάλληλο μηχανισμό μέτρησης.
Άλλες τεχνολογίες ανίχνευσης ροής.
Ένας διακόπτης ροής συνήθως επιβεβαιώνει ότι πληρούται μια προκαθορισμένη συνθήκη ροής.
Ένα αισθητήριο παροχής μπορεί, εφόσον έχει σχεδιαστεί για αυτό, να παρέχει πληροφορία για την ποσότητα νερού που διέρχεται.
Η λειτουργία εξαρτάται από το συγκεκριμένο υδραυλικό κύκλωμα.
10. Αισθητήριο θερμοκρασίας καυσαερίων
Σε ορισμένους σύγχρονους λέβητες υπάρχει αισθητήριο θερμοκρασίας καυσαερίων.
Μετρά τη θερμοκρασία σε προβλεπόμενο σημείο του συστήματος απαγωγής.
Η πληροφορία μπορεί να χρησιμοποιείται για:
Παρακολούθηση θερμικών συνθηκών.
Προστασία εξαρτημάτων.
Αναγνώριση υπερβολικής θερμοκρασίας.
Διαγνωστικές λειτουργίες.
Δεν διαθέτουν όλοι οι λέβητες ξεχωριστό αισθητήριο καυσαερίων.
11. Αισθητήριο εξωτερικής θερμοκρασίας
Το αισθητήριο εξωτερικής θερμοκρασίας χρησιμοποιείται σε συστήματα αντιστάθμισης.
Μετρά τη θερμοκρασία περιβάλλοντος και παρέχει την πληροφορία στον ελεγκτή.
Ο ελεγκτής μπορεί να προσαρμόζει τη θερμοκρασία προσαγωγής σύμφωνα με μια καμπύλη θέρμανσης.
Για παράδειγμα, όταν η εξωτερική θερμοκρασία αυξάνεται, μπορεί να μειώνεται η απαιτούμενη θερμοκρασία προσαγωγής.
Η αντιστάθμιση μπορεί να βελτιώσει τη λειτουργία της εγκατάστασης και να περιορίσει περιττές υψηλές θερμοκρασίες νερού.
12. Αισθητήριο δοχείου ζεστού νερού χρήσης
Σε εγκαταστάσεις με ξεχωριστό δοχείο ζεστού νερού χρήσης μπορεί να χρησιμοποιείται αισθητήριο θερμοκρασίας δοχείου.
Ο ελεγκτής αξιοποιεί τη μέτρηση για να αποφασίσει πότε απαιτείται θέρμανση του δοχείου.
Ανάλογα με την εγκατάσταση, μπορεί να ενεργοποιεί κυκλοφορητή φόρτισης ή να ελέγχει βαλβίδα εκτροπής.
Η διαχείριση της θερμοκρασίας του δοχείου πρέπει να λαμβάνει υπόψη τις απαιτήσεις υγιεινής και προστασίας από εγκαύματα.
13. Πώς συνδέονται τα αισθητήρια στον πίνακα;
Τα αισθητήρια συνδέονται στις προβλεπόμενες εισόδους του ηλεκτρονικού ελεγκτή.
Τα παθητικά αισθητήρια αντίστασης συνήθως χρησιμοποιούν κατάλληλους αγωγούς μέτρησης.
Οι ηλεκτρονικοί μετατροπείς μπορεί να απαιτούν τροφοδοσία και να παρέχουν αναλογικό ή ψηφιακό σήμα.
Οι ακροδέκτες, οι τάσεις και ο τρόπος σύνδεσης διαφέρουν ανάλογα με τον κατασκευαστή.
Δεν επιτρέπεται η σύνδεση αισθητηρίου σε άγνωστους ακροδέκτες χωρίς το κατάλληλο ηλεκτρολογικό σχέδιο.
14. Πώς ελέγχουμε ένα αισθητήριο NTC;
Η βασική αρχή διάγνωσης είναι η σύγκριση της πραγματικής θερμοκρασίας με την αναμενόμενη ηλεκτρική αντίσταση του αισθητηρίου.
Ο έλεγχος πραγματοποιείται από κατάλληλα καταρτισμένο τεχνικό, σύμφωνα με το εγχειρίδιο του κατασκευαστή.
Η γενική διαδικασία περιλαμβάνει:
Ασφαλή απομόνωση της ηλεκτρικής τροφοδότησης.
Εντοπισμό του σωστού αισθητηρίου.
Αποσύνδεση σύμφωνα με τις οδηγίες του κατασκευαστή.
Μέτρηση αντίστασης με κατάλληλο όργανο.
Μέτρηση ή εκτίμηση της πραγματικής θερμοκρασίας του αισθητηρίου.
Σύγκριση με τον πίνακα αντίστασης–θερμοκρασίας του συγκεκριμένου εξαρτήματος.
Για ένα NTC, η αντίσταση αναμένεται γενικά να μειώνεται όταν αυξάνεται η θερμοκρασία.
Δεν υπάρχει ένας καθολικός πίνακας τιμών για όλα τα NTC.
15. Συνήθεις βλάβες αισθητηρίων
Διακοπή κυκλώματος
Η διακοπή αγωγού ή εσωτερικού στοιχείου μπορεί να προκαλέσει ένδειξη ανοικτού κυκλώματος.
Βραχυκύκλωμα
Η βλάβη μπορεί να προκαλέσει πολύ χαμηλή αντίσταση ή λανθασμένη ένδειξη, ανάλογα με τον τύπο αισθητηρίου.
Αλλοίωση χαρακτηριστικών
Ένα αισθητήριο μπορεί να παρουσιάζει απόκλιση από την κανονική χαρακτηριστική του καμπύλη.
Κακή θερμική επαφή
Η λανθασμένη τοποθέτηση μπορεί να οδηγήσει σε μέτρηση που δεν αντιστοιχεί σωστά στη θερμοκρασία του νερού.
Πρόβλημα καλωδίωσης
Φθαρμένοι αγωγοί, οξειδωμένες επαφές και χαλαροί ακροδέκτες μπορούν να προκαλέσουν διακοπτόμενα σφάλματα.
16. Συμπτώματα λανθασμένης μέτρησης
Ανάλογα με τον ελεγκτή, μια προβληματική μέτρηση μπορεί να προκαλέσει:
Λανθασμένη ένδειξη θερμοκρασίας.
Αδυναμία εκκίνησης.
Πρόωρη διακοπή λειτουργίας.
Ασταθή έλεγχο θερμοκρασίας.
Ενεργοποίηση κωδικού βλάβης.
Λειτουργία περιορισμένης ισχύος.
Διακοπή για λόγους προστασίας.
Τα συμπτώματα δεν αποδεικνύουν από μόνα τους ότι το αισθητήριο έχει βλάβη.
Πρέπει να εξετάζονται και η καλωδίωση, ο ελεγκτής και οι πραγματικές συνθήκες λειτουργίας.
17. Σωστή αντικατάσταση αισθητηρίου
Κατά την αντικατάσταση πρέπει να επιβεβαιώνονται:
Ο ακριβής τύπος αισθητηρίου.
Η χαρακτηριστική καμπύλη.
Η ονομαστική αντίσταση.
Η θερμοκρασιακή περιοχή.
Η μηχανική μορφή.
Ο τύπος σύνδεσης.
Η συμβατότητα με τον ελεγκτή.
Οι οδηγίες τοποθέτησης.
Η εξωτερική ομοιότητα δύο αισθητηρίων δεν εξασφαλίζει ηλεκτρική συμβατότητα.
18. Αισθητήρια και ασφάλεια λέβητα
Τα αισθητήρια αποτελούν σημαντικές εισόδους του συστήματος ελέγχου.
Ωστόσο, η κανονική μέτρηση θερμοκρασίας δεν αντικαθιστά απαραίτητα μια ανεξάρτητη διάταξη προστασίας από υπερθέρμανση.
Οι λειτουργίες ασφαλείας πρέπει να σχεδιάζονται και να διατηρούνται σύμφωνα με τις απαιτήσεις της συγκεκριμένης συσκευής.
Οι προστατευτικές διατάξεις δεν πρέπει να παρακάμπτονται κατά τη διάγνωση ή τη λειτουργία.
Συμπέρασμα
Τα αισθητήρια επιτρέπουν στον ηλεκτρονικό ελεγκτή να γνωρίζει τις πραγματικές συνθήκες λειτουργίας του λέβητα.
Τα NTC, PTC και Pt1000 χρησιμοποιούνται για μετρήσεις θερμοκρασίας, ενώ άλλες τεχνολογίες επιτρέπουν την παρακολούθηση πίεσης, ροής και πρόσθετων παραμέτρων.
Η σωστή διάγνωση απαιτεί κατανόηση της αρχής λειτουργίας, γνώση των ηλεκτρικών χαρακτηριστικών και πρόσβαση στα τεχνικά δεδομένα του κατασκευαστή.
Ένα αισθητήριο πρέπει να επιλέγεται και να ελέγχεται με βάση τις προδιαγραφές του συγκεκριμένου λέβητα, όχι μόνο από την εμφάνιση ή την ονομασία του.
Το άρθρο έχει ενημερωτικό χαρακτήρα. Οι ηλεκτρικές μετρήσεις και επεμβάσεις πραγματοποιούνται από αρμόδιο τεχνικό με τις κατάλληλες διαδικασίες ασφαλείας.
