Αυτοματισμοί λέβητα: Πώς συνεργάζονται όλα τα εξαρτήματα

Οι αυτοματισμοί ενός λέβητα θέρμανσης αποτελούν το σύστημα που συντονίζει την παραγωγή και τη διανομή θερμότητας. Δεν περιορίζονται στην εκκίνηση και τη διακοπή του καυστήρα, αλλά μπορούν να διαχειρίζονται θερμοκρασίες, κυκλοφορητές, βαλβίδες, ζώνες θέρμανσης και προστατευτικές λειτουργίες.

Σε έναν απλό συμβατικό λέβητα, ο έλεγχος μπορεί να πραγματοποιείται με μηχανικούς θερμοστάτες και ηλεκτρομηχανικά ρελέ. Σε έναν σύγχρονο λέβητα χρησιμοποιείται συνήθως ηλεκτρονικός ελεγκτής, ο οποίος επεξεργάζεται πληροφορίες από αισθητήρια και εκτελεί προγραμματισμένες λειτουργίες.

Η αρχιτεκτονική των αυτοματισμών εξαρτάται από τον τύπο του λέβητα, τον καυστήρα, την υδραυλική εγκατάσταση και τις απαιτήσεις θέρμανσης.

1. Τι είναι ο αυτοματισμός λέβητα;

Ο αυτοματισμός λέβητα είναι το σύνολο των συσκευών και των λειτουργιών που ελέγχουν τη λειτουργία της εγκατάστασης με βάση προκαθορισμένες συνθήκες.

Ένα σύστημα αυτοματισμού περιλαμβάνει συνήθως τρία βασικά μέρη:

Είσοδοι: Αισθητήρια, θερμοστάτες, διακόπτες και σήματα από άλλες συσκευές.

Ελεγκτής: Ηλεκτρονική μονάδα ή ηλεκτρομηχανική λογική που επεξεργάζεται τις πληροφορίες.

Έξοδοι: Εντολές προς καυστήρα, κυκλοφορητές, βαλβίδες, ρελέ και άλλες συσκευές.

Η βασική αρχή είναι ότι ο αυτοματισμός λαμβάνει πληροφορίες, αξιολογεί τις συνθήκες και ενεργοποιεί τις κατάλληλες λειτουργίες.

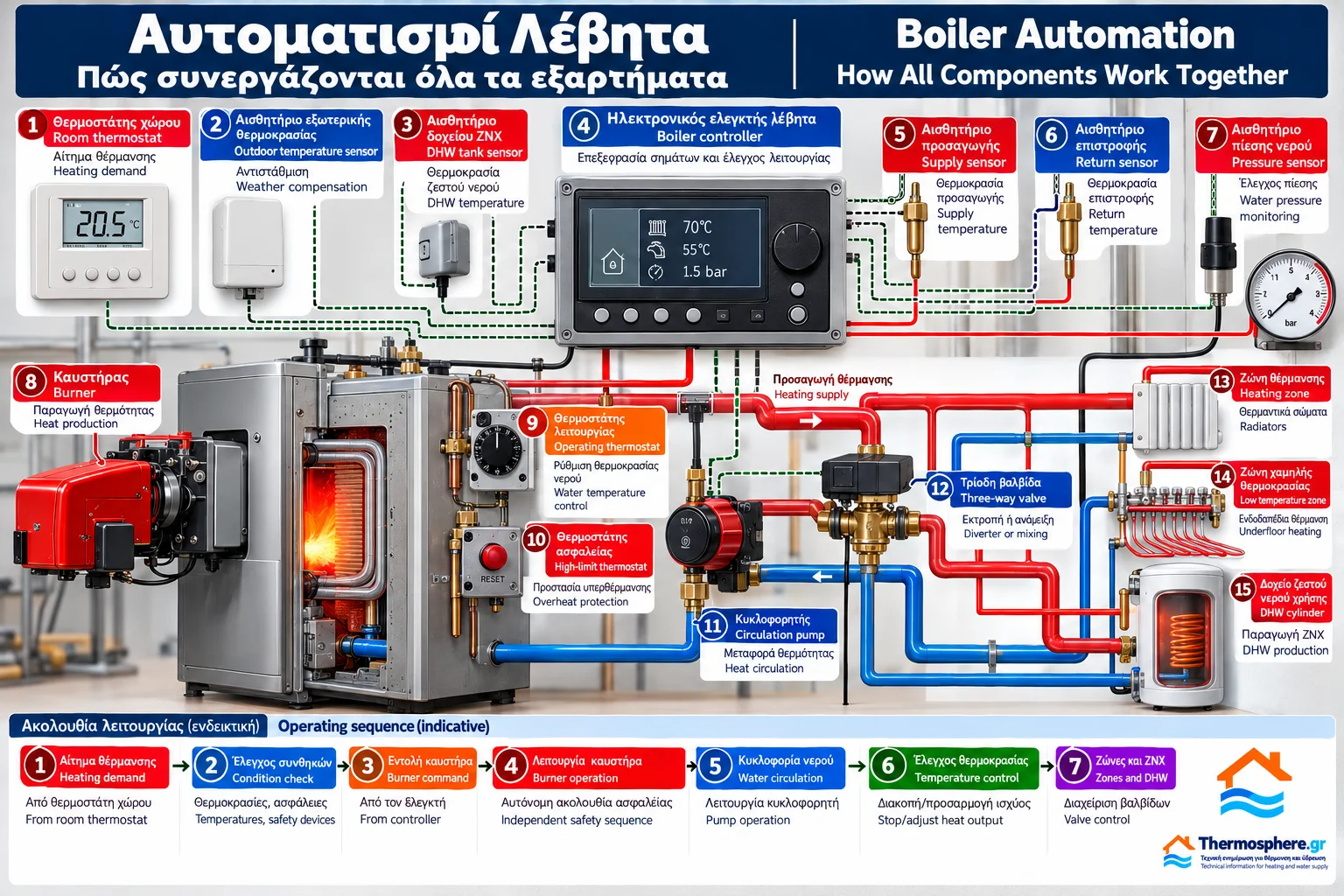

2. Κύρια εξαρτήματα αυτοματισμού

Ανάλογα με τον σχεδιασμό, ένας λέβητας μπορεί να συνεργάζεται με:

• Ηλεκτρονικό ελεγκτή.

• Θερμοστάτη λειτουργίας.

• Θερμοστάτη ασφαλείας.

• Θερμοστάτη χώρου.

• Αισθητήριο θερμοκρασίας προσαγωγής.

• Αισθητήριο θερμοκρασίας επιστροφής.

• Αισθητήριο εξωτερικής θερμοκρασίας.

• Αισθητήριο θερμοκρασίας δοχείου ζεστού νερού χρήσης.

• Καυστήρα και ανεξάρτητο αυτοματισμό καυστήρα.

• Κυκλοφορητή θέρμανσης.

• Κυκλοφορητή φόρτισης δοχείου.

• Τρίοδη βαλβίδα εκτροπής ή ανάμειξης.

• Ηλεκτροβάνες ζωνών.

• Ρελέ και επαφείς.

• Πρόσθετες προστατευτικές διατάξεις.

Δεν διαθέτουν όλοι οι λέβητες όλα τα παραπάνω εξαρτήματα.

3. Ηλεκτρονικός ελεγκτής λέβητα

Ο ηλεκτρονικός ελεγκτής αποτελεί το κεντρικό στοιχείο διαχείρισης ενός σύγχρονου συστήματος θέρμανσης.

Λαμβάνει πληροφορίες από τα αισθητήρια και συγκρίνει τις πραγματικές τιμές με τις επιθυμητές.

Με βάση τη λογική ελέγχου μπορεί να:

• Ενεργοποιεί ή να διακόπτει την παραγωγή θερμότητας.

• Ρυθμίζει τη θερμοκρασία προσαγωγής.

• Ελέγχει κυκλοφορητές.

• Διαχειρίζεται ζώνες θέρμανσης.

• Ελέγχει βαλβίδες.

• Διαχειρίζεται την προτεραιότητα ζεστού νερού χρήσης.

• Εφαρμόζει αντιστάθμιση εξωτερικής θερμοκρασίας.

• Καταγράφει λειτουργικές καταστάσεις και σφάλματα.

Ο ελεγκτής μπορεί να είναι ενσωματωμένος στον λέβητα ή να αποτελεί ξεχωριστή συσκευή.

4. Πώς ξεκινά η θέρμανση;

Η διαδικασία αρχίζει όταν το σύστημα αναγνωρίσει ότι υπάρχει ανάγκη παραγωγής θερμότητας.

Για παράδειγμα, ένας θερμοστάτης χώρου μπορεί να ζητήσει θέρμανση όταν η θερμοκρασία του χώρου είναι χαμηλότερη από την επιλεγμένη τιμή.

Ο ελεγκτής λαμβάνει το αίτημα και ελέγχει τις προβλεπόμενες συνθήκες λειτουργίας.

Εφόσον πληρούνται οι απαιτήσεις του συστήματος, μπορεί να ενεργοποιήσει τον κυκλοφορητή και να επιτρέψει τη λειτουργία του καυστήρα.

Η ακριβής σειρά ενεργοποίησης διαφέρει μεταξύ κατασκευών.

5. Συνεργασία θερμοστάτη χώρου και λέβητα

Ο θερμοστάτης χώρου δεν μετρά απαραίτητα τη θερμοκρασία νερού του λέβητα.

Μετρά ή αξιολογεί τη θερμοκρασία του χώρου και εκφράζει την ανάγκη θέρμανσης.

Σε ένα απλό σύστημα ON/OFF, ο θερμοστάτης παρέχει αίτημα θέρμανσης ή διακοπής.

Σε πιο εξελιγμένα συστήματα, ένας συμβατός ψηφιακός ελεγκτής μπορεί να μεταφέρει πρόσθετες πληροφορίες, όπως επιθυμητή θερμοκρασία προσαγωγής ή επίπεδο απαιτούμενης ισχύος.

Η συμβατότητα του πρωτοκόλλου επικοινωνίας είναι απαραίτητη.

6. Έλεγχος θερμοκρασίας νερού

Ο ελεγκτής παρακολουθεί τη θερμοκρασία του νερού με κατάλληλο αισθητήριο ή θερμοστάτη.

Σε απλό σύστημα, η παραγωγή θερμότητας μπορεί να διακόπτεται όταν επιτευχθεί το ανώτερο όριο και να επανεκκινεί όταν η θερμοκρασία μειωθεί.

Η διαφορά μεταξύ των ορίων αποτελεί την υστέρηση.

Σε λέβητες με δυνατότητα διαμόρφωσης ισχύος, ο ελεγκτής μπορεί να προσαρμόζει την παραγωγή θερμότητας αντί να χρησιμοποιεί αποκλειστικά διαδοχικές εκκινήσεις και διακοπές.

Η δυνατότητα αυτή εξαρτάται από τον λέβητα, τον καυστήρα και τον τρόπο επικοινωνίας τους.

7. Συνεργασία με τον αυτοματισμό καυστήρα

Ο αυτοματισμός του λέβητα και ο αυτοματισμός του καυστήρα δεν είναι απαραίτητα η ίδια συσκευή.

Ο ελεγκτής λέβητα διαχειρίζεται τις απαιτήσεις θέρμανσης και την επιθυμητή θερμοκρασία νερού.

Ο αυτοματισμός καυστήρα διαχειρίζεται τις προβλεπόμενες λειτουργίες ασφαλούς καύσης.

Ανάλογα με την κατασκευή, αυτές μπορεί να περιλαμβάνουν:

• Έλεγχο της ακολουθίας εκκίνησης.

• Προετοιμασία ή προαερισμό.

• Διαδικασία ανάφλεξης.

• Επιτήρηση παρουσίας φλόγας.

• Διαχείριση βαλβίδων καυσίμου.

• Διακοπή καύσης σε περίπτωση σφάλματος.

• Κατάσταση κλειδώματος ασφαλείας.

Η εντολή λειτουργίας από τον λέβητα δεν σημαίνει ότι παρακάμπτεται η αυτόνομη διαδικασία ασφαλείας του καυστήρα.

8. Αυτοματισμός κυκλοφορητή

Ο κυκλοφορητής μεταφέρει τη θερμότητα από τον λέβητα προς το δίκτυο θέρμανσης.

Ο αυτοματισμός μπορεί να τον ενεργοποιεί σύμφωνα με:

• Το αίτημα θέρμανσης.

• Τη θερμοκρασία του λέβητα.

• Την κατάσταση του καυστήρα.

• Τις απαιτήσεις των ζωνών.

• Τη λειτουργία προστασίας από παγετό.

• Τη στρατηγική μετακυκλοφορίας.

Η σωστή λειτουργία του κυκλοφορητή είναι σημαντική για την απομάκρυνση της θερμότητας από τον λέβητα.

9. Τι είναι η μετακυκλοφορία;

Μετακυκλοφορία ονομάζεται η συνέχιση λειτουργίας του κυκλοφορητή για ένα χρονικό διάστημα ή μέχρι να ικανοποιηθεί μια θερμοκρασιακή συνθήκη μετά τη διακοπή της καύσης.

Ο σκοπός είναι να απομακρυνθεί η υπολειπόμενη θερμότητα από το σώμα του λέβητα ή τον εναλλάκτη.

Η μετακυκλοφορία μπορεί να:

• Περιορίζει την τοπική αύξηση θερμοκρασίας.

• Αξιοποιεί μέρος της υπολειπόμενης θερμότητας.

• Μειώνει τη θερμική καταπόνηση.

Η διάρκεια και οι συνθήκες λειτουργίας εξαρτώνται από τον κατασκευαστή και την υδραυλική εγκατάσταση.

10. Αντιστάθμιση εξωτερικής θερμοκρασίας

Η αντιστάθμιση επιτρέπει στον ελεγκτή να προσαρμόζει τη θερμοκρασία προσαγωγής ανάλογα με τις εξωτερικές συνθήκες.

Το σύστημα χρησιμοποιεί συνήθως αισθητήριο εξωτερικής θερμοκρασίας και μια καμπύλη θέρμανσης.

Όταν η εξωτερική θερμοκρασία μειώνεται, ο ελεγκτής μπορεί να αυξάνει την απαιτούμενη θερμοκρασία προσαγωγής.

Όταν η εξωτερική θερμοκρασία αυξάνεται, μπορεί να τη μειώνει.

Η σωστή ρύθμιση της καμπύλης εξαρτάται από:

• Τις θερμικές απώλειες του κτιρίου.

• Τον τύπο θερμαντικών σωμάτων.

• Την υδραυλική εγκατάσταση.

• Τις επιθυμητές εσωτερικές θερμοκρασίες.

Η αντιστάθμιση μπορεί να βελτιώσει την ενεργειακή συμπεριφορά του συστήματος, ιδιαίτερα όταν συνδυάζεται με κατάλληλο λέβητα και σωστή υδραυλική ρύθμιση.

11. Αυτοματισμός τρίοδης βαλβίδας

Μια τρίοδη βαλβίδα μπορεί να χρησιμοποιείται για διαφορετικούς σκοπούς.

Τρίοδη βαλβίδα εκτροπής

Κατευθύνει τη ροή προς διαφορετικά κυκλώματα, για παράδειγμα προς θέρμανση χώρων ή φόρτιση δοχείου ζεστού νερού χρήσης.

Τρίοδη βαλβίδα ανάμειξης

Αναμειγνύει ροές διαφορετικής θερμοκρασίας για να επιτευχθεί κατάλληλη θερμοκρασία προσαγωγής.

Μπορεί να χρησιμοποιείται σε κυκλώματα χαμηλότερης θερμοκρασίας, όπως η ενδοδαπέδια θέρμανση.

Οι δύο εφαρμογές δεν πρέπει να συγχέονται.

12. Αυτοματισμός ζωνών θέρμανσης

Σε εγκαταστάσεις με περισσότερες ζώνες, κάθε ζώνη μπορεί να διαθέτει ανεξάρτητο θερμοστάτη.

Οι θερμοστάτες στέλνουν αιτήματα σε έναν κεντρικό ελεγκτή ή σε πίνακα ζωνών.

Ο αυτοματισμός μπορεί να ελέγχει:

• Ηλεκτροβάνες.

• Κυκλοφορητές ζωνών.

• Κεντρικό αίτημα παραγωγής θερμότητας.

• Προτεραιότητες λειτουργίας.

Για παράδειγμα, όταν μια ζώνη ζητά θέρμανση, ο ελεγκτής μπορεί να ανοίξει τη σχετική βαλβίδα και να ενεργοποιήσει τον απαιτούμενο κυκλοφορητή.

Η παραγωγή θερμότητας επιτρέπεται σύμφωνα με την προβλεπόμενη ακολουθία και τις απαιτούμενες επιβεβαιώσεις.

13. Προτεραιότητα ζεστού νερού χρήσης

Σε εγκαταστάσεις με δοχείο ζεστού νερού χρήσης, ο αυτοματισμός μπορεί να δίνει προτεραιότητα στη φόρτιση του δοχείου.

Όταν η θερμοκρασία του δοχείου μειωθεί κάτω από το καθορισμένο όριο, ο ελεγκτής μπορεί να:

1. Αναγνωρίσει την ανάγκη θέρμανσης του δοχείου.

2. Ενεργοποιήσει τον κυκλοφορητή φόρτισης ή τη βαλβίδα εκτροπής.

3. Προσαρμόσει τη θερμοκρασία λειτουργίας, εφόσον προβλέπεται.

4. Διακόψει τη φόρτιση όταν επιτευχθεί η κατάλληλη θερμοκρασία.

5. Επαναφέρει τη λειτουργία θέρμανσης χώρων.

Η ακριβής λογική εξαρτάται από τον σχεδιασμό.

Οι ρυθμίσεις πρέπει να λαμβάνουν υπόψη την υγιεινή του νερού και την προστασία από εγκαύματα.

14. Προστασία από υπερθέρμανση

Η προστασία από υπερθέρμανση αποτελεί κρίσιμη λειτουργία ασφαλείας.

Σε πολλούς λέβητες υπάρχει ξεχωριστή διάταξη υψηλού ορίου θερμοκρασίας.

Αν η θερμοκρασία υπερβεί το επιτρεπόμενο όριο, η διάταξη μπορεί να διακόψει την παραγωγή θερμότητας και να απαιτήσει επαναφορά.

Η προστατευτική λειτουργία δεν πρέπει να εξαρτάται αποκλειστικά από μια συνηθισμένη εντολή λογισμικού όταν ο εγκεκριμένος σχεδιασμός απαιτεί ανεξάρτητη προστασία.

Οι προστατευτικές διατάξεις δεν παρακάμπτονται.

15. Προστασία από ανεπαρκή κυκλοφορία

Η ανεπαρκής κυκλοφορία μπορεί να προκαλέσει ταχεία αύξηση θερμοκρασίας στο σώμα του λέβητα.

Ανάλογα με τον σχεδιασμό, ο αυτοματισμός μπορεί να χρησιμοποιεί:

• Αισθητήρια θερμοκρασίας.

• Διακόπτες ροής.

• Διακόπτες πίεσης.

• Ειδική λογική ελέγχου διαφοράς θερμοκρασίας.

• Άλλες προβλεπόμενες διατάξεις.

Η ύπαρξη μιας μέτρησης θερμοκρασίας δεν σημαίνει απαραίτητα ότι υπάρχει άμεση μέτρηση της παροχής νερού.

16. Προστασία επιστροφής λέβητα

Σε πολλούς συμβατικούς λέβητες μη συμπύκνωσης, η πολύ χαμηλή θερμοκρασία επιστροφής μπορεί να προκαλέσει ανεπιθύμητη συμπύκνωση υδρατμών από τα καυσαέρια.

Για την προστασία του λέβητα μπορεί να χρησιμοποιούνται:

• Κατάλληλη υδραυλική διάταξη.

• Βαλβίδα ανάμειξης.

• Αντλία ανακυκλοφορίας.

• Έλεγχος θερμοκρασίας επιστροφής.

Οι απαιτήσεις διαφέρουν ανάλογα με τον τύπο λέβητα.

Στους λέβητες συμπύκνωσης, αντίθετα, η χαμηλότερη θερμοκρασία επιστροφής συνήθως ευνοεί την ανάκτηση λανθάνουσας θερμότητας, εντός των προδιαγραφών λειτουργίας.

17. Προστασία από παγετό

Ορισμένοι ηλεκτρονικοί ελεγκτές διαθέτουν λειτουργία αντιπαγετικής προστασίας.

Όταν η θερμοκρασία σε συγκεκριμένο σημείο μειωθεί κάτω από ένα καθορισμένο όριο, ο ελεγκτής μπορεί να ενεργοποιήσει κυκλοφορητή ή παραγωγή θερμότητας.

Η λειτουργία αυτή προϋποθέτει συνήθως διαθέσιμη ηλεκτρική τροφοδοσία και κατάλληλες συνθήκες λειτουργίας.

Δεν εγγυάται προστασία όλων των σωληνώσεων και των εξωτερικών τμημάτων της εγκατάστασης.

18. Επικοινωνία με συστήματα BMS

Σε μεγαλύτερες εγκαταστάσεις, ο λέβητας μπορεί να συνδέεται με σύστημα διαχείρισης κτιρίου, γνωστό ως Building Management System (BMS).

Η επικοινωνία μπορεί να επιτρέπει:

• Παρακολούθηση θερμοκρασιών.

• Εμφάνιση καταστάσεων λειτουργίας.

• Καταγραφή σφαλμάτων.

• Προγραμματισμό λειτουργίας.

• Διαχείριση ενεργειακών δεδομένων.

• Επιτρεπόμενες απομακρυσμένες εντολές.

Τα διαθέσιμα πρωτόκολλα και οι λειτουργίες εξαρτώνται από τον εξοπλισμό.

Οι απομακρυσμένες εντολές δεν πρέπει να παρακάμπτουν τις τοπικές προστατευτικές διατάξεις.

19. Παράδειγμα ολοκληρωμένης λειτουργίας

Ας εξετάσουμε μια υποθετική εγκατάσταση με λέβητα, δύο ζώνες θέρμανσης και ξεχωριστό δοχείο ζεστού νερού χρήσης.

Βήμα 1: Αίτημα θέρμανσης

Ο θερμοστάτης της πρώτης ζώνης ζητά θέρμανση.

Βήμα 2: Έλεγχος ζώνης

Ο ελεγκτής ενεργοποιεί τη σχετική βαλβίδα ή τον προβλεπόμενο κυκλοφορητή.

Βήμα 3: Επιβεβαίωση λειτουργικών συνθηκών

Ο ελεγκτής αξιολογεί τις απαιτούμενες συνθήκες, σύμφωνα με την κατασκευή.

Βήμα 4: Αίτημα παραγωγής θερμότητας

Ο ελεγκτής δίνει εντολή λειτουργίας στον καυστήρα, εφόσον απαιτείται.

Βήμα 5: Ασφαλής λειτουργία καυστήρα

Ο ανεξάρτητος αυτοματισμός καυστήρα εκτελεί τη δική του εγκεκριμένη ακολουθία.

Βήμα 6: Θέρμανση νερού

Ο λέβητας αυξάνει τη θερμοκρασία του νερού.

Βήμα 7: Ρύθμιση θερμοκρασίας

Ο ελεγκτής διατηρεί την απαιτούμενη θερμοκρασία σύμφωνα με τη στρατηγική ελέγχου.

Βήμα 8: Ικανοποίηση ζώνης

Όταν ο θερμοστάτης χώρου δεν ζητά πλέον θέρμανση, ο ελεγκτής διακόπτει το σχετικό αίτημα.

Βήμα 9: Μετακυκλοφορία

Ο κυκλοφορητής μπορεί να συνεχίσει να λειτουργεί σύμφωνα με τις προβλεπόμενες συνθήκες.

Βήμα 10: Αίτημα ζεστού νερού

Εάν το δοχείο ζητήσει φόρτιση, ο αυτοματισμός μπορεί να ενεργοποιήσει το αντίστοιχο κύκλωμα και να εφαρμόσει προτεραιότητα.

Το παράδειγμα παρουσιάζει λειτουργική λογική και όχι συγκεκριμένη ηλεκτρική συνδεσμολογία.

20. Συνήθεις βλάβες αυτοματισμών

Ο λέβητας δεν ξεκινά

Πιθανές αιτίες:

• Δεν υπάρχει αίτημα θέρμανσης.

• Έχει επιτευχθεί η επιθυμητή θερμοκρασία.

• Υπάρχει ενεργοποιημένη προστασία.

• Υπάρχει σφάλμα αισθητηρίου.

• Υπάρχει πρόβλημα ελεγκτή ή καυστήρα.

Ο κυκλοφορητής λειτουργεί συνεχώς

Αυτό μπορεί να είναι φυσιολογικό σε ορισμένες στρατηγικές ελέγχου ή να οφείλεται σε λανθασμένη εντολή, ρύθμιση ή βλάβη.

Οι ζώνες δεν θερμαίνονται σωστά

Πιθανές αιτίες είναι προβλήματα θερμοστατών, ηλεκτροβανών, κυκλοφορητών ή υδραυλικής εξισορρόπησης.

Ο λέβητας παρουσιάζει συχνές εκκινήσεις

Μπορεί να σχετίζεται με υπερδιαστασιολόγηση, μικρό ενεργό όγκο νερού, ακατάλληλη υστέρηση ή στρατηγική ελέγχου.

Εμφανίζονται σφάλματα αισθητηρίων

Απαιτείται έλεγχος των συγκεκριμένων αισθητηρίων, της καλωδίωσης και των εισόδων του ελεγκτή.

Η σωστή διάγνωση βασίζεται σε μετρήσεις και τεχνική τεκμηρίωση.

21. Πώς βελτιστοποιούμε τους αυτοματισμούς;

Η σωστή ρύθμιση μπορεί να βελτιώσει την άνεση, την αξιοπιστία και την ενεργειακή απόδοση.

Σημαντικές παράμετροι είναι:

• Κατάλληλη θερμοκρασία προσαγωγής.

• Σωστή καμπύλη αντιστάθμισης.

• Κατάλληλη υστέρηση ή διαμόρφωση ισχύος.

• Συντονισμός κυκλοφορητών και ζωνών.

• Ορθός προγραμματισμός λειτουργίας.

• Αποφυγή περιττών εκκινήσεων.

• Κατάλληλη διαχείριση ζεστού νερού χρήσης.

• Συντήρηση αισθητηρίων και ηλεκτρικών επαφών.

Οι αλλαγές πρέπει να γίνονται εντός των επιτρεπόμενων ρυθμίσεων του κατασκευαστή και χωρίς αλλοίωση των λειτουργιών ασφαλείας.

22. Συμβατικός και σύγχρονος αυτοματισμός

Συμπέρασμα

Οι αυτοματισμοί λέβητα συντονίζουν τις πληροφορίες από τα αισθητήρια και τους θερμοστάτες με τις εντολές προς τον καυστήρα, τους κυκλοφορητές και τις βαλβίδες.

Η σωστή συνεργασία των εξαρτημάτων εξασφαλίζει ότι η θερμότητα παράγεται όταν απαιτείται, μεταφέρεται αποτελεσματικά και ελέγχεται σύμφωνα με τις ανάγκες της εγκατάστασης.

Ο αποτελεσματικός αυτοματισμός δεν σημαίνει απλώς ότι ο λέβητας ξεκινά και σταματά. Σημαίνει ότι όλα τα επιμέρους συστήματα λειτουργούν συντονισμένα, με κατάλληλο έλεγχο και ανεξάρτητες προστασίες όπου απαιτούνται.

Το άρθρο έχει ενημερωτικό χαρακτήρα. Οι ηλεκτρικές συνδέσεις, οι αλλαγές παραμέτρων ασφαλείας και οι επεμβάσεις στους αυτοματισμούς πρέπει να πραγματοποιούνται από αρμόδιο τεχνικό σύμφωνα με τις οδηγίες των κατασκευαστών.
