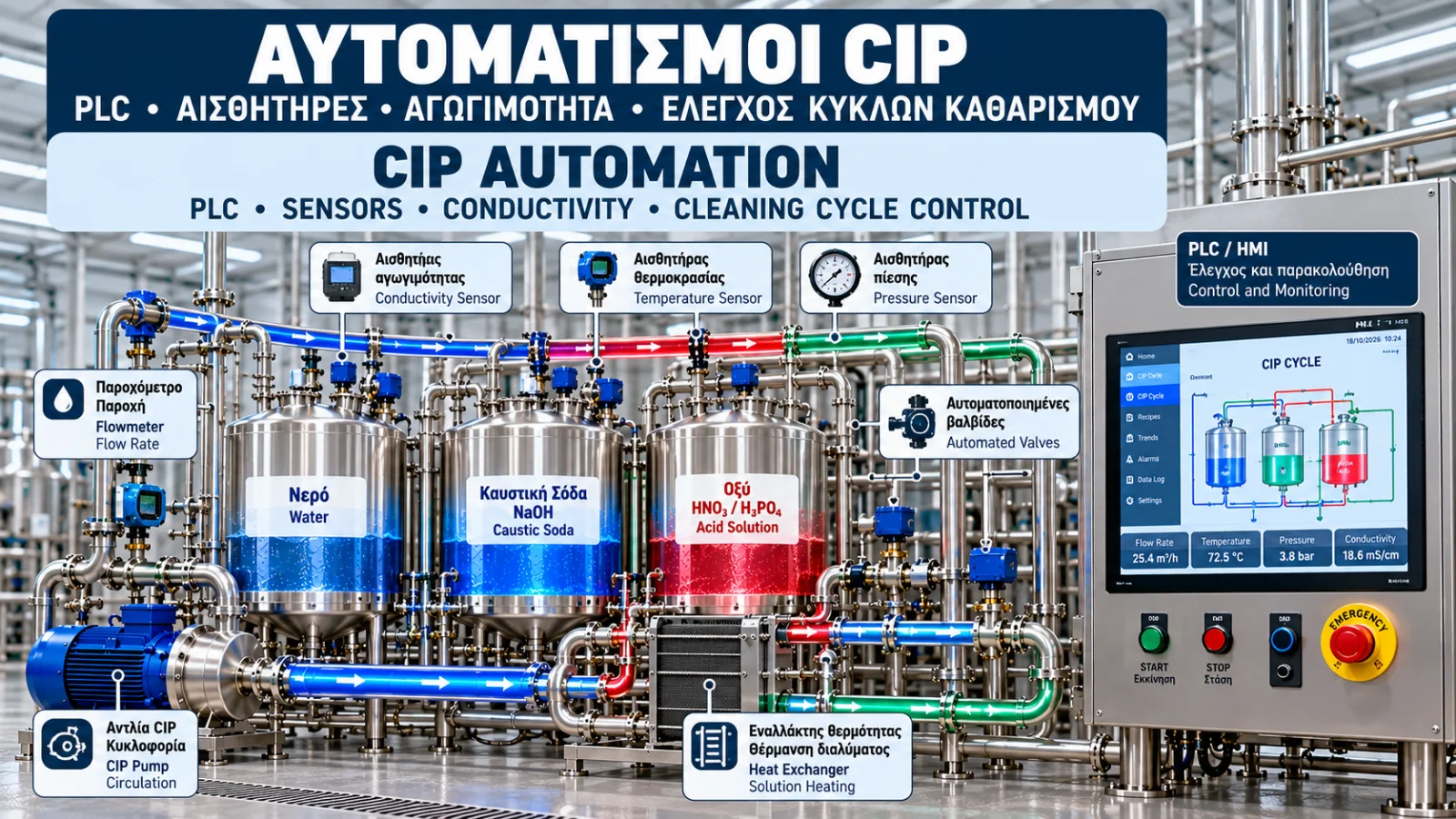

Αυτοματισμοί CIP: PLC, αισθητήρες, αγωγιμότητα και έλεγχος κύκλων καθαρισμού
Εισαγωγή
Τα συστήματα CIP (Cleaning in Place) χρησιμοποιούνται για τον καθαρισμό κατάλληλα σχεδιασμένων βιομηχανικών εγκαταστάσεων χωρίς πλήρη αποσυναρμολόγηση του εξοπλισμού.
Η αποτελεσματικότητα ενός κύκλου καθαρισμού εξαρτάται από τη σωστή χημική συγκέντρωση, τη θερμοκρασία, την παροχή, τον χρόνο επαφής και την επαρκή διαβροχή των επιφανειών.
Στις σύγχρονες εγκαταστάσεις, οι παράμετροι αυτές παρακολουθούνται και ελέγχονται από συστήματα αυτοματισμού που συνδυάζουν PLC, αισθητήρες, βαλβίδες, αντλίες και οθόνες χειρισμού HMI.
Ο αυτοματισμός δεν αντικαθιστά τον υγιεινό σχεδιασμό ή την επικύρωση του καθαρισμού. Επιτρέπει όμως την επαναληψιμότητα των κύκλων, την καταγραφή των συνθηκών και την έγκαιρη αναγνώριση αποκλίσεων.
1. Τι είναι ο αυτοματισμός CIP;
Ο αυτοματισμός CIP είναι ένα σύστημα ελέγχου που εκτελεί προκαθορισμένες ακολουθίες καθαρισμού.
Ένας τυπικός κύκλος μπορεί να περιλαμβάνει:
Προετοιμασία της εγκατάστασης.
Προέκπλυση με νερό.
Αλκαλικό καθαρισμό.
Ενδιάμεση έκπλυση.
Όξινο καθαρισμό, όπου απαιτείται.
Τελική έκπλυση.
Απολύμανση, εφόσον προβλέπεται.
Ολοκλήρωση και καταγραφή αποτελεσμάτων.
Η ακριβής ακολουθία εξαρτάται από τη διαδικασία παραγωγής, τον εξοπλισμό και το επικυρωμένο πρόγραμμα καθαρισμού.
2. Ο ρόλος του PLC
Το PLC (Programmable Logic Controller) αποτελεί τον βασικό ελεγκτή πολλών συστημάτων CIP.
Λαμβάνει σήματα από αισθητήρες και δίνει εντολές σε αντλίες, βαλβίδες και συστήματα θέρμανσης.
Για παράδειγμα, το PLC μπορεί να εκτελεί την ακόλουθη λογική:
Επιβεβαίωση ότι το κύκλωμα είναι διαθέσιμο για καθαρισμό.
Έλεγχος στάθμης της δεξαμενής CIP.
Επιβεβαίωση σωστής θέσης βαλβίδων.
Εκκίνηση αντλίας.
Επιβεβαίωση ελάχιστης παροχής.
Θέρμανση του διαλύματος.
Εκκίνηση μέτρησης χρόνου καθαρισμού όταν επιτευχθούν οι απαιτούμενες συνθήκες.
Μετάβαση στο επόμενο στάδιο όταν ικανοποιηθούν τα καθορισμένα κριτήρια.
Αυτή η λογική μειώνει την εξάρτηση από χειροκίνητες ενέργειες, αλλά απαιτεί σωστό προγραμματισμό και δοκιμές.
3. Οθόνη HMI: Παρακολούθηση και χειρισμός
Η οθόνη HMI (Human–Machine Interface) επιτρέπει στον χειριστή να παρακολουθεί και να ελέγχει τη λειτουργία.
Μπορεί να εμφανίζει:
Τρέχον στάδιο καθαρισμού.
Θερμοκρασία τροφοδοσίας και επιστροφής.
Παροχή καθαριστικού διαλύματος.
Αγωγιμότητα.
Στάθμες δεξαμενών.
Κατάσταση αντλιών και βαλβίδων.
Χρόνο που απομένει.
Ενεργούς συναγερμούς.
Σημαντικό στοιχείο είναι η σαφής διάκριση μεταξύ εντολής λειτουργίας και πραγματικής επιβεβαίωσης λειτουργίας.
Για παράδειγμα, η ένδειξη «Αντλία σε λειτουργία» δεν πρέπει να βασίζεται αποκλειστικά στο γεγονός ότι δόθηκε εντολή εκκίνησης.
Όπου απαιτείται, πρέπει να επιβεβαιώνεται με κατάλληλο σήμα κατάστασης ή μετρήσεις διεργασίας.
4. Αισθητήρες αγωγιμότητας
Η αγωγιμότητα είναι μία από τις σημαντικότερες μετρήσεις σε πολλά συστήματα CIP.
Εκφράζει την ικανότητα ενός υγρού να άγει ηλεκτρικό ρεύμα και επηρεάζεται από τα διαλυμένα ιόντα.
Συνήθεις μονάδες μέτρησης είναι τα μS/cm και mS/cm.
Η μέτρηση αγωγιμότητας μπορεί να χρησιμοποιηθεί για:
Αναγνώριση της παρουσίας καθαριστικού διαλύματος.
Παρακολούθηση αλλαγής μεταξύ νερού και χημικού.
Έλεγχο συγκέντρωσης, όταν υπάρχει κατάλληλη βαθμονόμηση.
Καθορισμό ολοκλήρωσης έκπλυσης, εφόσον έχει επικυρωθεί η σχετική μέθοδος.
Η αγωγιμότητα δεν μετρά απευθείας τη συγκέντρωση NaOH ή οξέος.
Η σχέση μεταξύ αγωγιμότητας και συγκέντρωσης εξαρτάται από τη χημική σύσταση, τη θερμοκρασία και την παρουσία άλλων διαλυμένων ουσιών.
5. Θερμοκρασία και έλεγχος θέρμανσης
Οι αισθητήρες θερμοκρασίας παρακολουθούν τις συνθήκες καθαρισμού.
Συχνά χρησιμοποιούνται αισθητήρες αντίστασης, όπως Pt100, ή κατάλληλοι θερμοπομποί.
Ο αυτοματισμός μπορεί να ρυθμίζει τη θέρμανση μέσω:
Βαλβίδας ατμού.
Κυκλώματος ζεστού νερού.
Εναλλάκτη θερμότητας.
Ηλεκτρικών αντιστάσεων, όπου προβλέπονται.
Η θερμοκρασία πρέπει να μετράται σε κατάλληλο σημείο ώστε να αντιπροσωπεύει τις πραγματικές συνθήκες καθαρισμού.
Η θερμοκρασία στην έξοδο της μονάδας CIP δεν είναι πάντοτε ίδια με εκείνη στο πιο απομακρυσμένο σημείο της εγκατάστασης.
6. Αισθητήρες παροχής
Η παροχή επηρεάζει τη μηχανική δράση του καθαρισμού.
Η μέτρησή της μπορεί να πραγματοποιείται με κατάλληλους ηλεκτρομαγνητικούς ή άλλους βιομηχανικούς παροχόμετρους, ανάλογα με τις ιδιότητες του υγρού.
Το PLC μπορεί να χρησιμοποιεί την παροχή για:
Επιβεβαίωση κυκλοφορίας.
Ανίχνευση χαμηλής παροχής.
Προστασία της διαδικασίας.
Έλεγχο της διάρκειας του σταδίου.
Καταγραφή πραγματικών συνθηκών καθαρισμού.
Σε ορισμένα συστήματα, ο χρόνος καθαρισμού μπορεί να σταματά να μετρά όταν η παροχή πέσει κάτω από το καθορισμένο όριο.
Η συμπεριφορά αυτή πρέπει να αποτελεί μέρος της εγκεκριμένης λογικής λειτουργίας.
7. Αισθητήρες πίεσης
Οι μετρήσεις πίεσης βοηθούν στην παρακολούθηση της υδραυλικής συμπεριφοράς.
Μπορούν να χρησιμοποιηθούν για:
Έλεγχο πίεσης τροφοδοσίας.
Ανίχνευση αυξημένων αντιστάσεων.
Παρακολούθηση διαφορικής πίεσης.
Προστασία εξοπλισμού από υπερπίεση.
Επιβεβαίωση συνθηκών λειτουργίας συσκευών ψεκασμού.
Ωστόσο, η πίεση δεν αποτελεί από μόνη της απόδειξη ότι επιτυγχάνεται η απαιτούμενη παροχή ή ότι όλες οι επιφάνειες καθαρίζονται αποτελεσματικά.
8. Αυτοματοποιημένες βαλβίδες
Οι βαλβίδες καθορίζουν τη διαδρομή του καθαριστικού διαλύματος.
Στις βιομηχανικές εγκαταστάσεις μπορεί να χρησιμοποιούνται:
Πνευματικές βαλβίδες.
Βαλβίδες με επιβεβαίωση θέσης.
Βαλβίδες διαχωρισμού προϊόντος και καθαριστικού.
Βαλβίδες εκτροπής.
Βαλβίδες διπλής έδρας ή mixproof, όπου απαιτούνται.
Το PLC πρέπει να ελέγχει την προβλεπόμενη ακολουθία αλλαγής θέσεων.
Σε κρίσιμες εφαρμογές, η επιβεβαίωση θέσης είναι απαραίτητη πριν από την εκκίνηση αντλίας ή την εισαγωγή χημικού.
9. Interlocks: Αλληλομανδαλώσεις ασφαλείας και λειτουργίας
Τα interlocks εμποδίζουν τη λειτουργία όταν δεν πληρούνται συγκεκριμένες προϋποθέσεις.
Παραδείγματα:
Η αντλία δεν ξεκινά όταν η στάθμη είναι ανεπαρκής.
Η δοσομέτρηση χημικού δεν επιτρέπεται χωρίς επιβεβαιωμένη διαδρομή ροής.
Η θέρμανση δεν ενεργοποιείται χωρίς κατάλληλη κυκλοφορία.
Δεν επιτρέπεται σύνδεση ασύμβατων χημικών κυκλωμάτων.
Δεν ξεκινά η παραγωγή πριν ολοκληρωθούν οι απαιτούμενοι έλεγχοι καθαρισμού.
Οι λειτουργικές αλληλομανδαλώσεις PLC δεν υποκαθιστούν αυτομάτως ανεξάρτητες λειτουργίες ασφάλειας.
Όπου απαιτείται λειτουργική ασφάλεια, πρέπει να εφαρμόζεται κατάλληλη αξιολόγηση κινδύνου και σχεδιασμός σύμφωνα με τα σχετικά πρότυπα.
10. Συναγερμοί και διαχείριση βλαβών
Ένα σύστημα CIP πρέπει να ενημερώνει τον χειριστή όταν παρουσιάζεται απόκλιση.
Ενδεικτικοί συναγερμοί:
Χαμηλή παροχή.
Χαμηλή ή υψηλή θερμοκρασία.
Μη επιτρεπτή πίεση.
Ανεπαρκής στάθμη.
Αστοχία αλλαγής θέσης βαλβίδας.
Απόκλιση αγωγιμότητας.
Βλάβη αντλίας.
Αποτυχία ολοκλήρωσης σταδίου.
Κάθε συναγερμός πρέπει να έχει σαφή αιτία, προτεραιότητα και προβλεπόμενη αντίδραση.
Ανάλογα με τη σοβαρότητα, η αντίδραση μπορεί να είναι προειδοποίηση, παύση του χρονομετρητή, ασφαλής διακοπή ή ακύρωση του κύκλου.
11. Παράδειγμα ακολουθίας ελέγχου CIP
Ας εξετάσουμε ένα ενδεικτικό αλκαλικό στάδιο.
Βήμα 1 — Προετοιμασία
Το PLC επιβεβαιώνει διαθέσιμη στάθμη, σωστές θέσεις βαλβίδων και διαθεσιμότητα αντλίας.
Βήμα 2 — Έναρξη κυκλοφορίας
Η αντλία ξεκινά και ελέγχεται ότι η παροχή υπερβαίνει το ελάχιστο καθορισμένο όριο.
Βήμα 3 — Έλεγχος συγκέντρωσης
Η αγωγιμότητα συγκρίνεται με κατάλληλα βαθμονομημένα όρια για το συγκεκριμένο διάλυμα.
Βήμα 4 — Έλεγχος θερμοκρασίας
Το σύστημα περιμένει να επιτευχθεί η απαιτούμενη θερμοκρασία στο προβλεπόμενο σημείο μέτρησης.
Βήμα 5 — Χρονομέτρηση
Ο χρόνος επαφής υπολογίζεται σύμφωνα με την εγκεκριμένη λογική της διαδικασίας.
Βήμα 6 — Διαχείριση αποκλίσεων
Αν η παροχή, η θερμοκρασία ή άλλη κρίσιμη παράμετρος βγει εκτός ορίων, εφαρμόζεται η προβλεπόμενη αντίδραση.
Βήμα 7 — Ολοκλήρωση
Το PLC επιβεβαιώνει την ολοκλήρωση του σταδίου και αποθηκεύει τα σχετικά δεδομένα.
Οι τιμές των ορίων δεν είναι καθολικές. Καθορίζονται από τη συγκεκριμένη εγκατάσταση και την επικυρωμένη διαδικασία.
12. Καταγραφή δεδομένων και ιχνηλασιμότητα
Η καταγραφή δεδομένων επιτρέπει την ανασκόπηση κάθε κύκλου καθαρισμού.
Χρήσιμα στοιχεία είναι:
Ημερομηνία και ώρα.
Αναγνωριστικό κυκλώματος.
Πρόγραμμα καθαρισμού.
Χειριστής ή εγκεκριμένη αυτόματη εκκίνηση.
Θερμοκρασία.
Παροχή.
Αγωγιμότητα.
Διάρκεια σταδίων.
Συναγερμοί και αποκλίσεις.
Τελική κατάσταση κύκλου.
Σε εγκαταστάσεις με ειδικές κανονιστικές απαιτήσεις, πρέπει να αξιολογούνται επιπλέον η ακεραιότητα των δεδομένων, τα δικαιώματα πρόσβασης και η δυνατότητα ελέγχου αλλαγών.
13. Πότε ένας κύκλος θεωρείται επιτυχής;
Η ένδειξη «CIP Completed» δεν πρέπει να σημαίνει απλώς ότι ολοκληρώθηκε ο χρονοδιακόπτης.
Ένας κύκλος μπορεί να χαρακτηρίζεται επιτυχής μόνο όταν πληρούνται τα προκαθορισμένα και εγκεκριμένα κριτήρια.
Αυτά μπορεί να περιλαμβάνουν:
Ελάχιστη παροχή.
Αποδεκτή θερμοκρασία.
Κατάλληλη χημική συγκέντρωση.
Απαιτούμενο χρόνο επαφής.
Επιτυχή ολοκλήρωση εκπλύσεων.
Απουσία κρίσιμων αποκλίσεων.
Η επιτυχής εκτέλεση του προγράμματος δεν αντικαθιστά την επικύρωση ή τους απαιτούμενους ελέγχους καθαριότητας.
14. Βελτιστοποίηση νερού, χημικών και ενέργειας
Ο αυτοματισμός μπορεί να συμβάλει στη μείωση της κατανάλωσης μέσω:
Ελέγχου εκπλύσεων με κατάλληλα κριτήρια αγωγιμότητας.
Παρακολούθησης πραγματικής διάρκειας κύκλων.
Αποφυγής περιττής θέρμανσης.
Έγκαιρης ανίχνευσης διαρροών.
Ελέγχου δοσομέτρησης.
Ανάλυσης επαναλαμβανόμενων συναγερμών.
Καταγραφής κατανάλωσης ανά κύκλο.
Οι αλλαγές πρέπει να αξιολογούνται και να επικυρώνονται όπου απαιτείται, ώστε να μη μειώνεται η αποτελεσματικότητα του καθαρισμού.
15. Συνήθη προβλήματα αυτοματισμών CIP
Λανθασμένη μέτρηση αγωγιμότητας
Μπορεί να οφείλεται σε επικαθίσεις στον αισθητήρα, κακή βαθμονόμηση ή λανθασμένη αντιστάθμιση θερμοκρασίας.
Ο κύκλος δεν προχωρά στο επόμενο στάδιο
Πιθανές αιτίες είναι μη ικανοποιημένο interlock, ανεπαρκής παροχή ή μη επιβεβαιωμένη θέση βαλβίδας.
Αδικαιολόγητα μεγάλη διάρκεια
Μπορεί να οφείλεται σε αργή θέρμανση, ασταθείς μετρήσεις ή ακατάλληλα όρια μετάβασης.
Επαναλαμβανόμενα alarms
Απαιτείται ανάλυση της πραγματικής αιτίας αντί για απλή επαναφορά των συναγερμών.
Διαφορά μεταξύ HMI και πραγματικής κατάστασης
Μπορεί να σχετίζεται με προβληματικά σήματα, αστοχίες επικοινωνίας ή λανθασμένη λογική απεικόνισης.
Συμπέρασμα
Οι αυτοματισμοί CIP αποτελούν βασικό εργαλείο για την επαναληψιμότητα, την παρακολούθηση και τη βελτιστοποίηση του βιομηχανικού καθαρισμού.
Το PLC οργανώνει την ακολουθία, οι αισθητήρες επιβεβαιώνουν τις συνθήκες, οι βαλβίδες και οι αντλίες εκτελούν τις εντολές και το HMI παρέχει στον χειριστή σαφή εικόνα της διεργασίας.
Η πραγματική αξία του αυτοματισμού προκύπτει όταν συνδυάζεται με κατάλληλο υγιεινό σχεδιασμό, αξιόπιστες μετρήσεις, σωστή διαχείριση αποκλίσεων και τεκμηριωμένη επικύρωση.
Βιβλιογραφία και τεχνικές αναφορές
EHEDG — Hygienic Design Requirements for CIP Installations, Guideline Document 50.
https://www.ehedg.org/3-A Sanitary Standards — Cleanability of Equipment.
https://www.3-a.org/IEC 61131-3 — Programmable Controllers: Programming Languages.
IEC 61511 — Functional Safety: Safety Instrumented Systems for the Process Industry Sector.
ISA-18.2 / IEC 62682 — Management of Alarm Systems for the Process Industries.
ISA-88 / IEC 61512 — Batch Control.
Alfa Laval — Hygienic Fluid Handling and Cleaning Equipment.
https://www.alfalaval.com/
